DIMENSIONAMENTO DEGLI IMPIANTI

IMPIANTI AERAULICI - DIMENSIONAMENTO A PERDITA DI CARICO COSTANTE

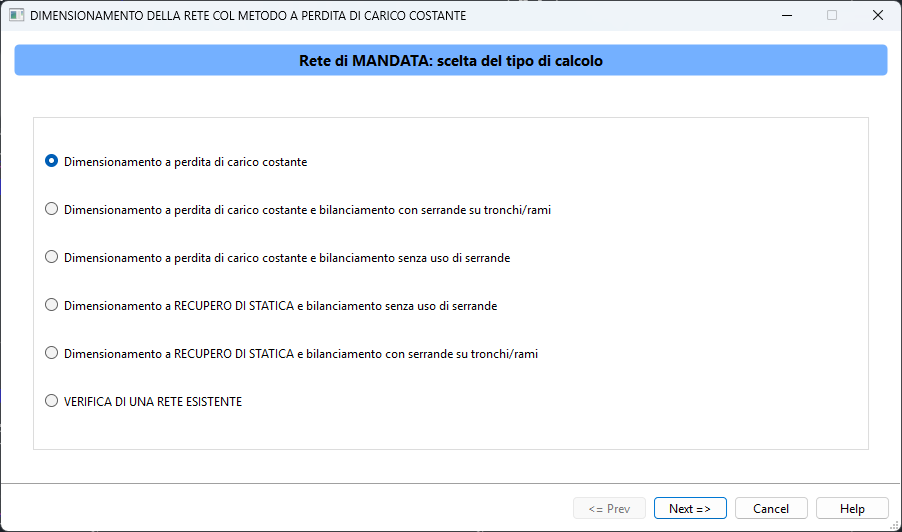

L'attivazione dell'opzione Dimensionamento-Perdita di carico costante conduce in una finestra in cui si imposta una serie di parametri utili ai fini del calcolo.

Opzioni di calcolo per reti di mandata

Dimensionamento a perdita carico costante

Questo metodo viene utilizzato per un dimensionamento di massima della rete unifilare.

Se la rete da realizzare non è molto complessa questo tipo di calcolo può risultare già sufficiente.

L’opzione esegue il predimensionamento di tutti i segmenti della rete col metodo a perdita costante, sulla base del valore di perdita per attrito unitaria Dpfp/Linputato dall’utente e nel rispetto delle velocità

massime nei tronchi VMT e nei rami VMR anch’esse definite dall’utente.

Calcolo e bilanciamento senza uso di serrande

questa opzione è analoga alla precedente ma esegue in aggiunta anche il bilanciamento della rete con la riduzione della sezione dei tronchi e dei rami. Rispetto ai dati di input dell'opzione precedente richiede

in più anche il minimo sbilanciamento Delta_P_mrper giustificare l’azione di bilanciamento; dopo il predimensionamento col metodo a perdita costante, il programma individua il percorso più sfavorito e,

risalendo su di esso dal terminale più sfavorito verso il ventilatore, esamina lo sbilanciamento dei gruppi di terminali serviti da ogni stacco che si dirama dal percorso più sfavorito; ebbene, se anche uno solo

dei terminali serviti da uno stacco ha uno sbilanciamento non nullo superiore o uguale a Delta_P_mr, provvede a ridimensionare tutta la parte di rete a valle dello stacco, in maniera tale da minimizzare i

relativi sbilanciamenti.

Calcolo e bilanciamento con serrande sui rami/tronchi

Questa opzione è analoga alla precedente, con l’aggiunta dell’inserimento delle serrande di taratura su tronchi e rami, dopo l’azione di bilanciamento con riduzione della sezione dei segmenti di rete. Questa

opzione 6 richiede quindi gli stessi dati di input della precedente e, in aggiunta, la perdita di pressione minima Delta_P_msr delle serrande da inserire; il programma, dopo il bilanciamento con riduzione della

sezione di tronchi e rami, inserirà opportunamente le serrande di taratura sui tronchi e sui rami, in maniera da ottenere una rete con sbilanciamenti dei terminali inferiori al valore massimo tra Delta_P_mre

Delta_P_msr

Dati generali di input e Opzioni per il bilanciamento della rete

In funzione del tipo di rete e dell'opzione di calcolo selezionata si attiveranno/disattiveranno i campi in cui si richiede come dato di input il valore limite da non superare della perdita di carico e della velocità, o il

valore limite minimo degli sbilanci al di sotto dei quali non è richiesto il bilanciamento o l'inserimento di serrande.

Settaggi per le derivazioni 3722D e 3736

I due rapporti indicati nei campi rbi/acb e ls/ac vengono utilizzati per il calcolo delle perdite localizzate nelle derivazioni con invito 3722D e 3736. In particolare si assume che le perdite che si hanno nelle

derivazioni 3722D e 3736 siano essenzialmente dovute sul main a variazioni di sezione (allargamento o restringimento fittizio) e sul branch ad una o due curve a 90°

Opzioni di calcolo per reti di ripresa

Il menu di calcolo dei canali dal lato ripresa è sostanzialmente uguale a quello di mandata fatta eccezione per il bilanciamento della rete mantenendo costante la velocità del fluido vettore

Calcolo e bilanciamento a Velocità minima

Questa scelta permette un dimensionamento ed un bilanciamento della rete tale da garantire in ogni punto della rete la velocità minima necessaria per il trasporto di particelle solide in sospensione.

Questa opzione si utilizza in tutte quelle realizzazioni in cui è importante che il canale di ripresa asporti polveri o, più in generale, particelle solide in sospensione.

Esempi di reti in cui è importante il calcolo impostato in questo modo sono ospedali, capannoni industriali dove vi sia emanazione di polveri dannose per la sicurezza e l'incolumità dei lavoratori.

L’opzione esegue il predimensionamento della rete con il metodo a velocità minima, per poi procedere ad un successivo bilanciamento della stessa con la riduzione della sezione di tronchi/rami, con

procedura di bilanciamento analoga a quella vista per l’Opzione 4. Durante la riduzione della sezione dei tronchi/rami, il programma farà in modo che non venga superata la massima velocità VMvm

ammessa inputata dall’utente. I dati di input richiesti sono, oltre a VMvm, la minima velocità per il predimensionamento Vmvm, nonchè il minimo sbilanciamento Delta_P_mr per giustificare l’azione di

bilanciamento; ovviamente dovrà essere VMvm > Vmvm.
