Calcolo delle dispersioni secondo UNI EN 12831
L'impostazione dei dati di calcolo per la valutazione delle dispersioni invernali si esegue all'interno del menù attivato dal comando "Dati generali".

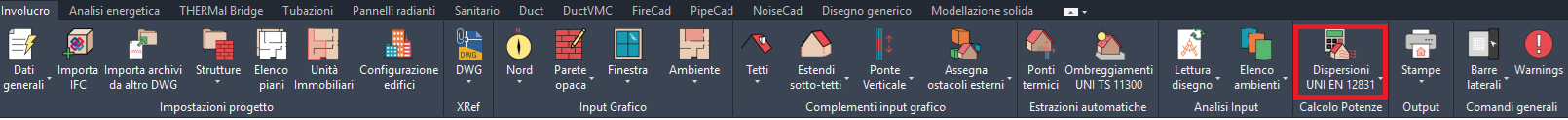

Per eseguire il calcolo delle Dispersioni invernale occorre cliccare sul comando "Dispersioni UNI EN 12831" ubicato nel pannello "Calcolo Potenze" della scheda "Involucro" della barra dei comandi di Mc4Suite .

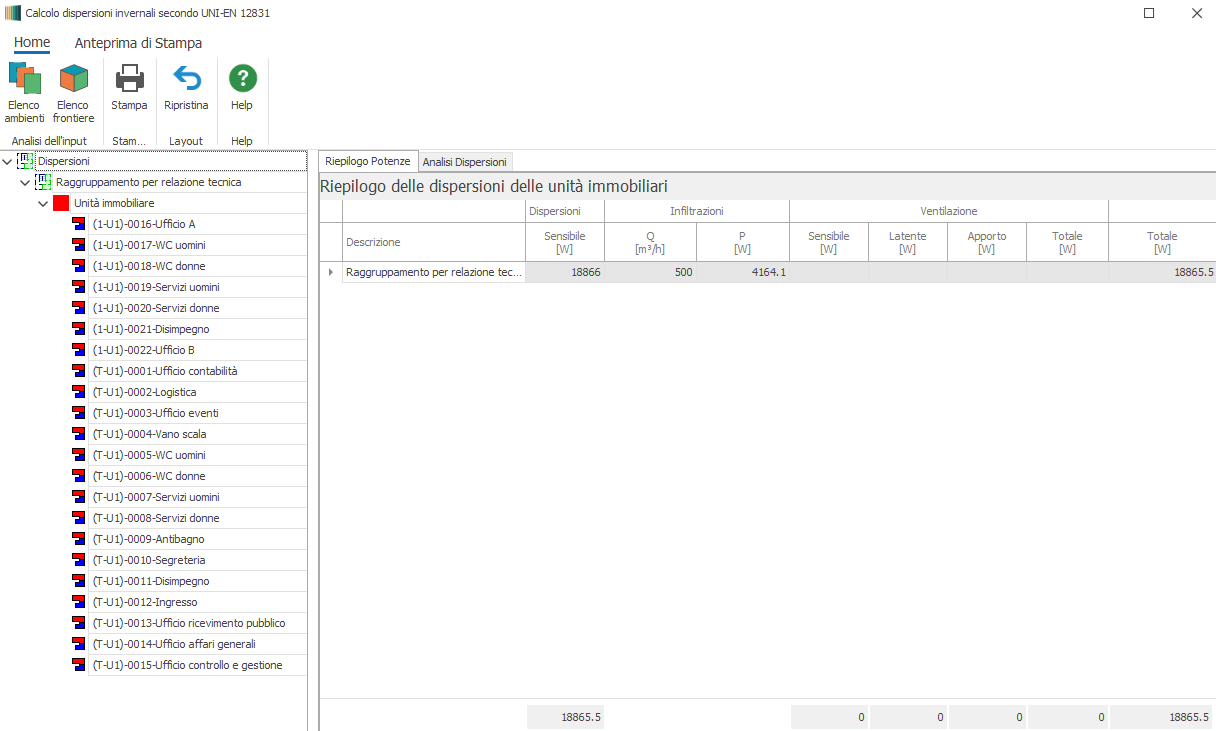

Al termine della procedura il software restituisce la finestra riassuntiva nella quale viene mostrato, in prima istanza, l'esito del calcolo delle dispersioni secondo UNI EN 12831.
La maschera è organizzata come segue, a sinistra contiene un elenco ad albero di tutti gli ambienti dell’edificio, la prima voce presente corrisponde all'elemento “Edificio” seguita poi da tutte le “Unità immobiliari riscaldate” e una voce riepilogativa di tutti i “Locali non Climatizzati “; mentre a destra mostra i risultati di calcolo dell’oggetto selezionato.
Dunque, le schede di calcolo presenti sono:
1. Scheda Riepilogo potenze;
2. Scheda Analisi dispersioni;
3. Scheda Riepilogo locali non climatizzati.

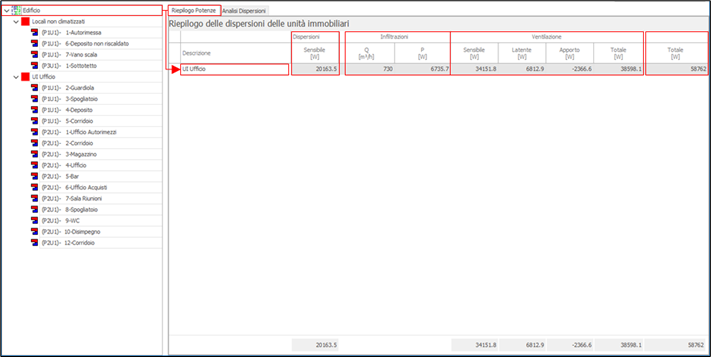

Scheda Riepilogo potenze
In questa scheda viene mostrato l'esito del calcolo delle dispersioni secondo UNI EN 12831. I dati relativi alla ventilazione verranno compilati solo nel caso di impianto di ventilazione meccanica (nelle zone deve essere stata specificata una UTA).
Attenzione: La colonna "Sensibile [W]" rappresenta la somma delle dispersioni per trasmissione e per infiltrazione naturale. La colonna "Infiltrazioni" presenta il contributo delle sole dispersioni per infiltrazione naturale e, come tale, rappresenta un risultato di dettaglio della colonna precedente "Sensibile [W]". La colonna "Totale" posta nell'estremità destra rappresenta la somma delle sole colonne "Dispersioni - Sensibile [W]" e della colonna "Ventilazione -Totale" In assenza di UTA, la colonna "Totale" posta nell'estremità destra coincide con la colonna "Dispersioni - Sensibile [W]" |

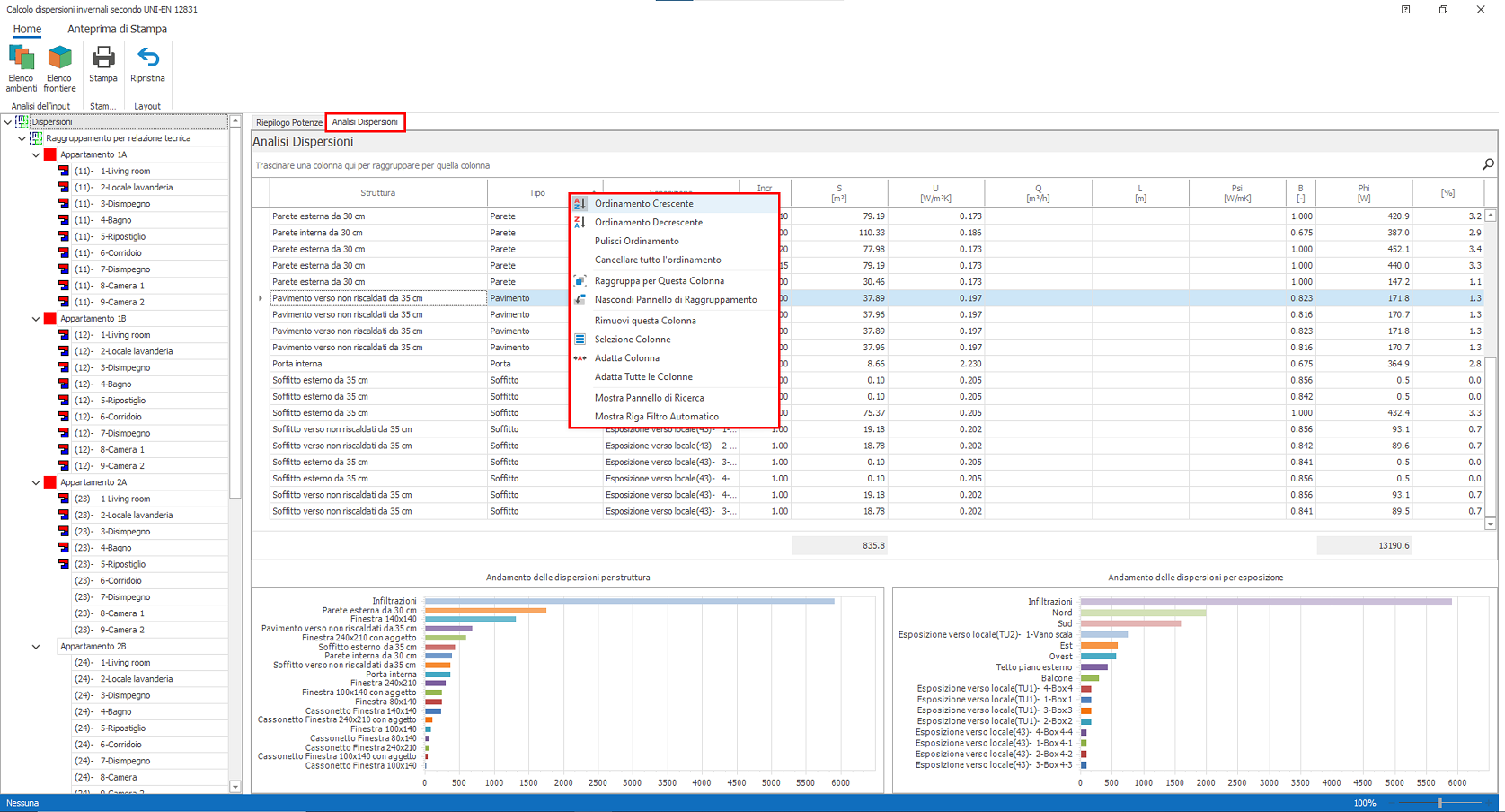

Scheda analisi dispersioni
Nella parte in alto della scheda c’è una tabella che di ogni componente di un ambiente permette di verificare tutte le caratteristiche salienti degli stessi. Le colonne sono auto-esplicative e sono tutte filtrabili, raggruppabili, ordinabili ed eliminabili.
Ordinamento su Colonna: Per ordinare una colonna è sufficiente cliccare con il tasto sinistro del mouse sull’intestazione della colonna stessa. L’ordinamento di default applicato è ascendente, mentre un secondo click inverte l’ordinamento. Una volta ordinata, sull’intestazione di colonna comparirà un triangolo verso l’alto o verso il basso ad indicare la direzione di ordinamento.

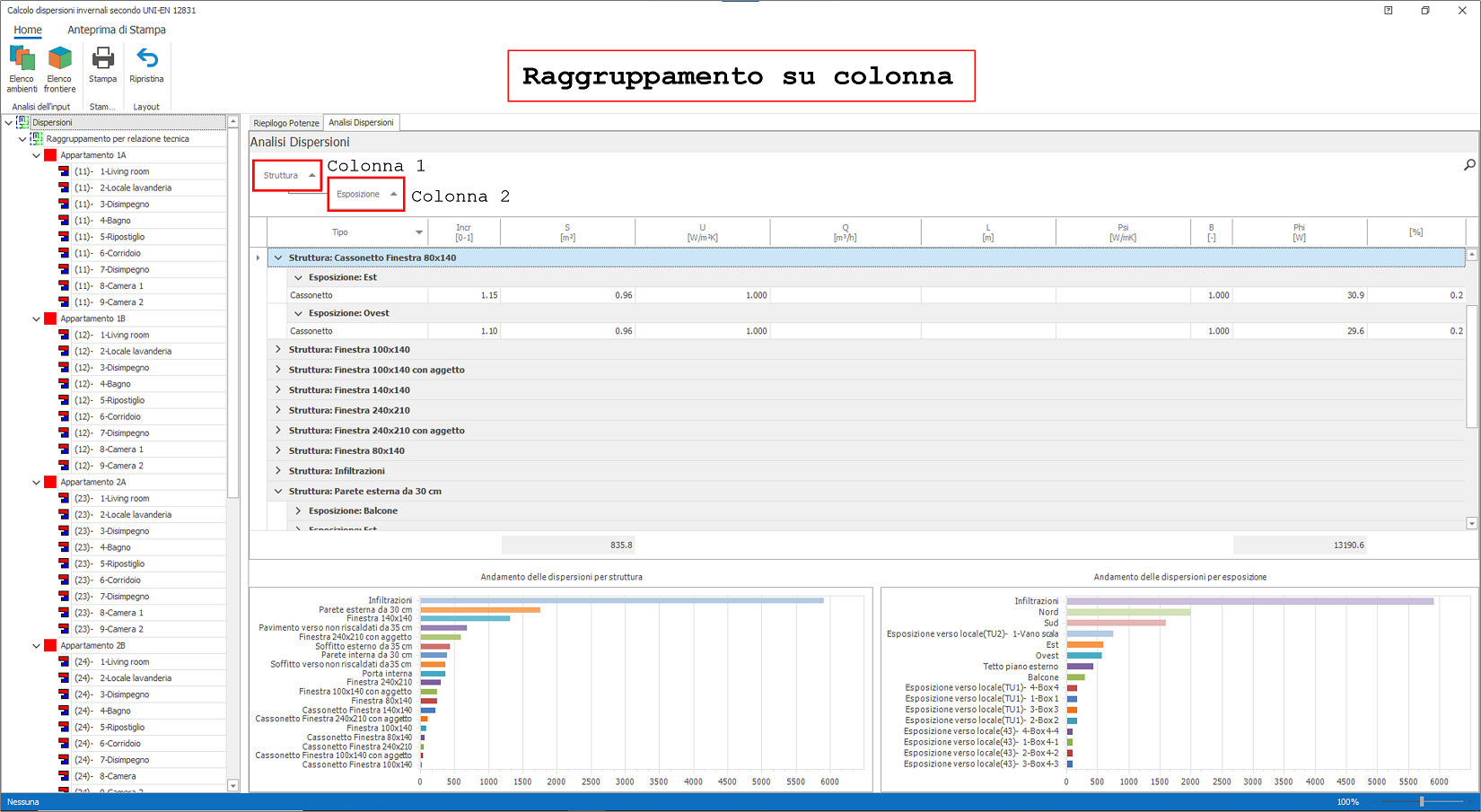

Raggruppamento su colonna: Per raggruppare per colonna è sufficiente effettuare un drag&drop dell’intestazione della colonna stessa nell’area sopra le intestazioni stesse, oppure usare la voce “Raggruppa per questa colonna” dal menu contestuale che si apre cliccando con il tasto destro del mouse sull’intestazione della colonna stessa. È possibile raggruppare per più di una colonna; in questo caso l’ordine di raggruppamento modificherà la creazione dell’albero di raggruppamento.

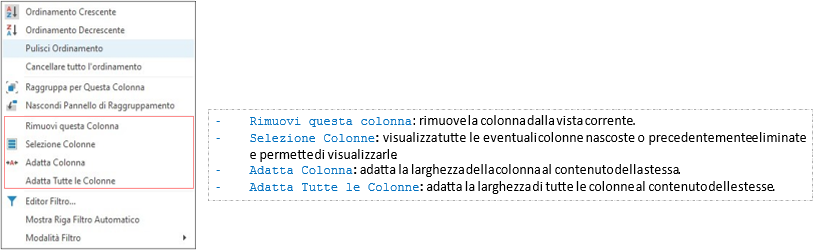

Modifica colonne: La modifica della visibilità avviene trami scelta di uno dei comandi disponibili nel menu contestuale apribile con click destro del mouse sull’intestazione di una colonna.

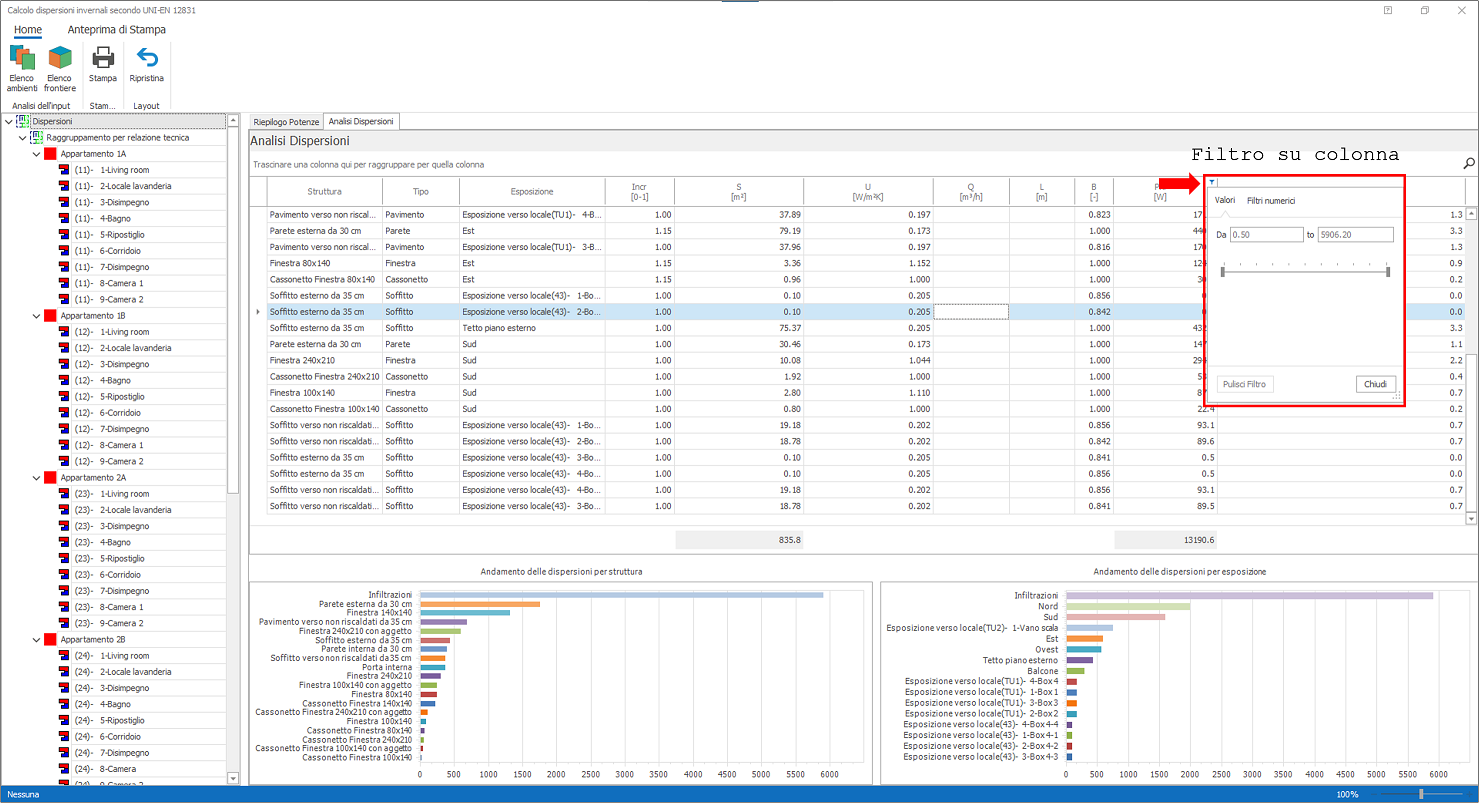

Filtro su colonna: Per applicare un filtro rapido su una colonna, cliccare sull’icona ad imbuto che compare automaticamente spostando il mouse sull’intestazione della colonna stessa.
Ricerca Rapida Ambiente: La casella in alto a destra della tabella permette di effettuare una ricerca testuale in tutte le colonne relative alla tabella. Per effettuare una ricerca digitare il testo nella casella; terminata la digitazione il filtro viene applicato e i campi che soddisfano la ricerca vengono evidenziati. Cliccando sul tasto x presente nella casella di ricerca il filtro viene annullato.
Istogrammi: sono rappresentati graficamente i dati relativi all’andamento delle dispersioni per struttura e/o esposizione. Questo grafico a barre raggruppato consente di individuare con una certa immediatezza la struttura e/o esposizione con la condizione dispersiva più grave.

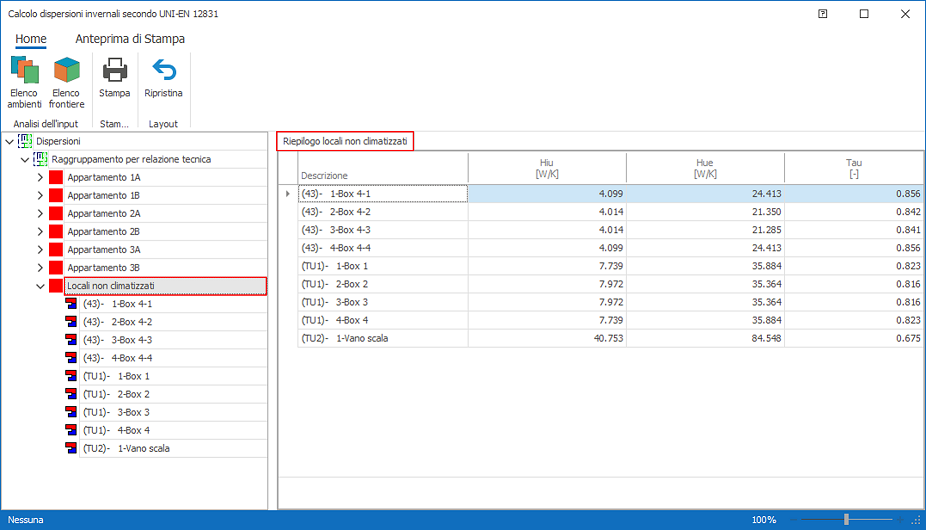

Scheda Riepilogo locali non climatizzati
La scheda riepilogo locali non climatizzati riporta i valori di:
- Tau è il fattore di correzione dello scambio di energia termica tra ambienti climatizzato e non climatizzato (btr,U), diverso da 1 nel caso in cui la temperatura di quest’ultimo sia diversa da quella dell’ambiente esterno.
- Hiu è il coefficiente di scambio termico tra l’ambiente climatizzato e l’ambiente non climatizzato.
- Hue è il coefficiente di scambio termico tra l’ambiente non climatizzato e l’ambiente esterno.
In alto, infine, sono presenti tre comandi che permettono di accedere alla maschera Elenco ambienti, Elenco frontiere e Stampa. Il comando Stampe permette di stampare la Relazione di riepilogo delle Dispersioni invernali.

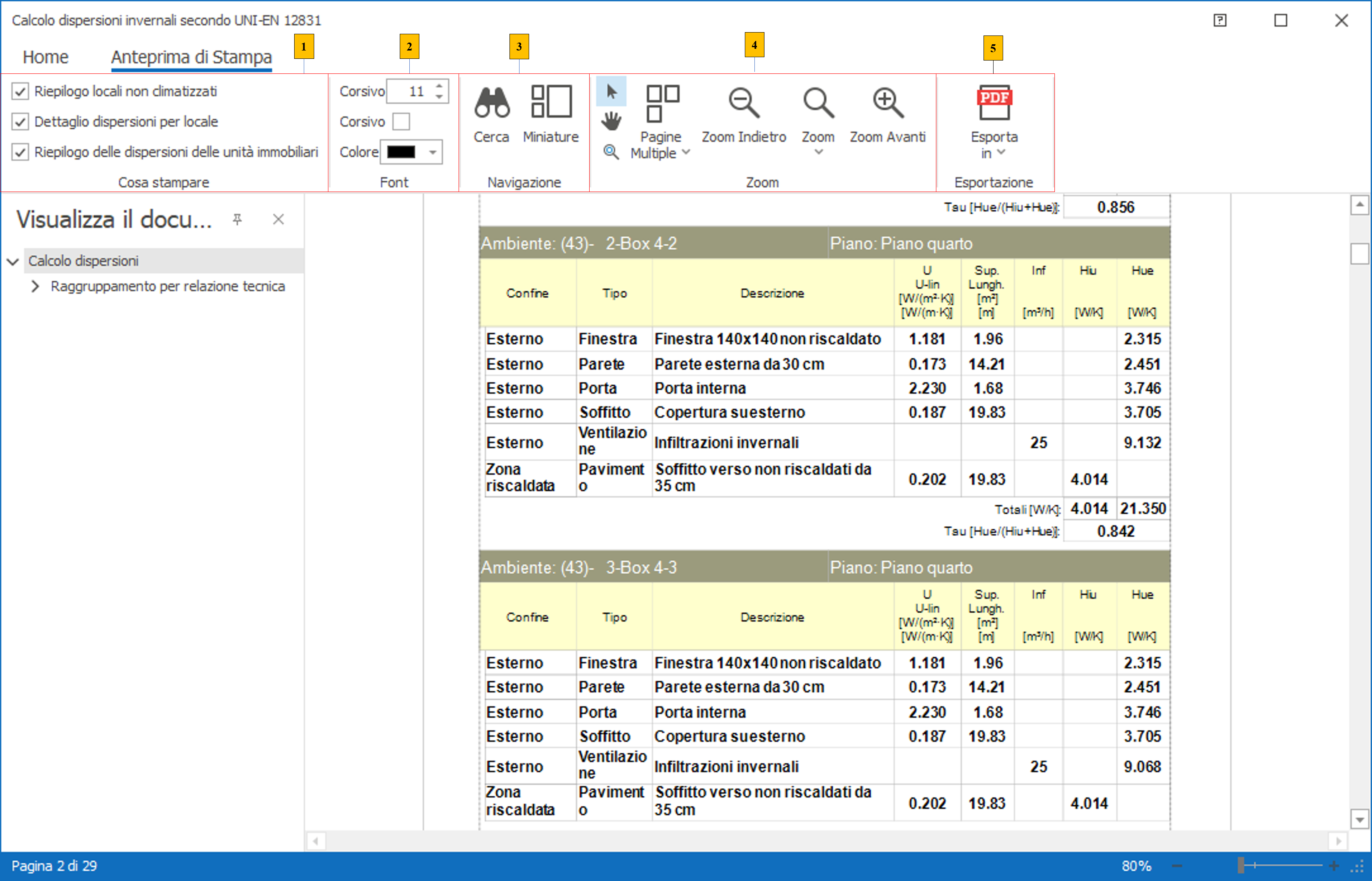

Cliccando sull’icona Stampa, si apre la seguente maschera:
Cosa Stampare: la possibilità di scegliere di stampare i risultati di calcolo degli ambienti non climatizzati, il risultato dettagliato delle dispersioni per locale o il riepilogo delle dispersioni per unità immobiliari.
Font: consente di modificare i caratteri alfanumerici della tabella.
Navigazione:
Cerca: Mostra la finestra di ricerca per cercare il testo nel documento
Miniatura: Aprire la miniatura che consente di navigare attraverso il documento.
Zoom: Si trovano pulsanti che riguardano la modalità di visualizzazione del documento e lo strumento zoom utilizzato per ingrandire o diminuire le dimensioni del documento all’interno della finestra.
Esportazioni: è possibile esportare il documento in formato RTF, PDF o DOCX.
