DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE
INPUT GRAFICO - INSERIMENTO MANUALE DEL PONTE TERMICO ORIZZONTALE
Icona:
Comando: DORIZZTHERMALBRIDGE
COSA FA: Permette l'inserimento di un ponte termico orizzontale
PROCEDURA

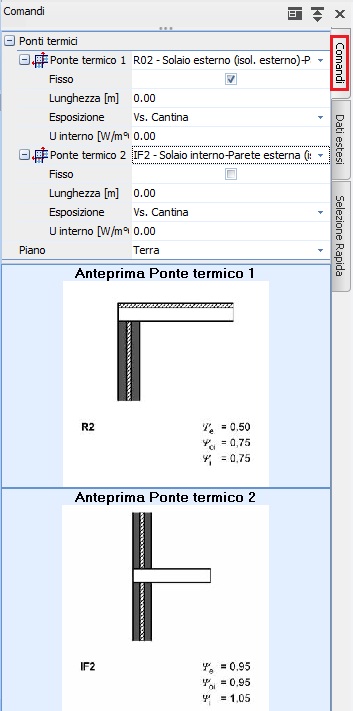

Se il ponte termico è inserito lungo una parete, le tipologie considerate sono quelle selezionate in entrambi i campi. In questo caso, all'ambiente vengono assegnati due ponti termici di lunghezza pari alla lunghezza della parete su cui sono stati posizionati. Questa soluzione è stata adottata per inserire con un solo clic sia il ponte termico tra pavimento e parete esterna, sia il ponte termico tra soffitto e parete esterna (un solo click ed un solo simbolo).
L'inserimento di un ponte termico orizzontale
su una parete dove è stato inserito un serramento deve avvenire
con tre inserimenti: 2 inserimenti sulle pareti ai lati del
serramento ed uno cliccando sul serramento stesso in modo
che il programma veda il ponte termico tra il muro sottofinestra
ed il pavimento.

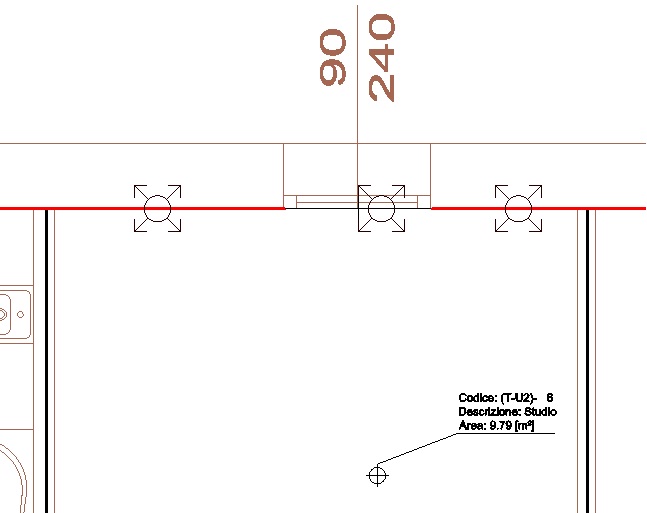

La figura soprastante mostra un esempio di inserimento di un ponte termico Orizzontale su una parete dove è stata precedentemente inserita una finestra.
Come si può notare, il simbolo delle stesso ponte termico appare tre volte (ai lati del serramento e sul serramento stesso).
Qualora l'operazione di assegnazione del ponte termico sia avvenuta prima dell'inserimento del serramento, occorre ripristinare lo scenario mostrato in questa immagine (inserire il ponte termico sulla finestra e sulla parete che ne è sprovvisto).
