ARCHIVIO SERBATOI

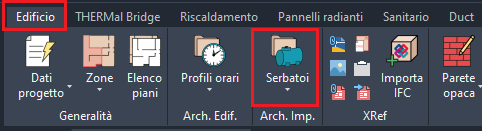

Comando: DBTANK

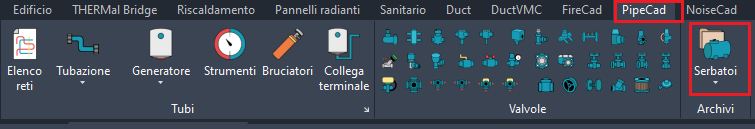

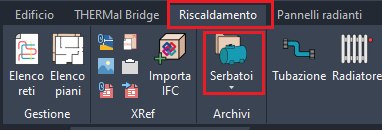

L'elemento "serbatoio" può essere utilizzato in tre moduli del programma : HtCadL10, HtCadImp, PipeCAD.

Nell'ambito dei moduli impiantistici se ne utilizza soprattutto la rappresentazione grafica mentre nel modulo L10 si utilizzano i dati dimensionali e di coibentazione ai fini del calcolo delle perdite di calore ad esso attribuite e al

volume di accumulo che determina la resa di un impianto solare termico ad esso collegato.

In virtù della duplicità di tale oggetto, l'archivio è suddiviso fondamentalmente in due schede , una dedicata ai dati di disegno (Modelli) ed una destinata all'inserimento dei parametri funzionali al calcolo energetico (Dati di

legge).

SERB_SCHEM

Scheda Modelli

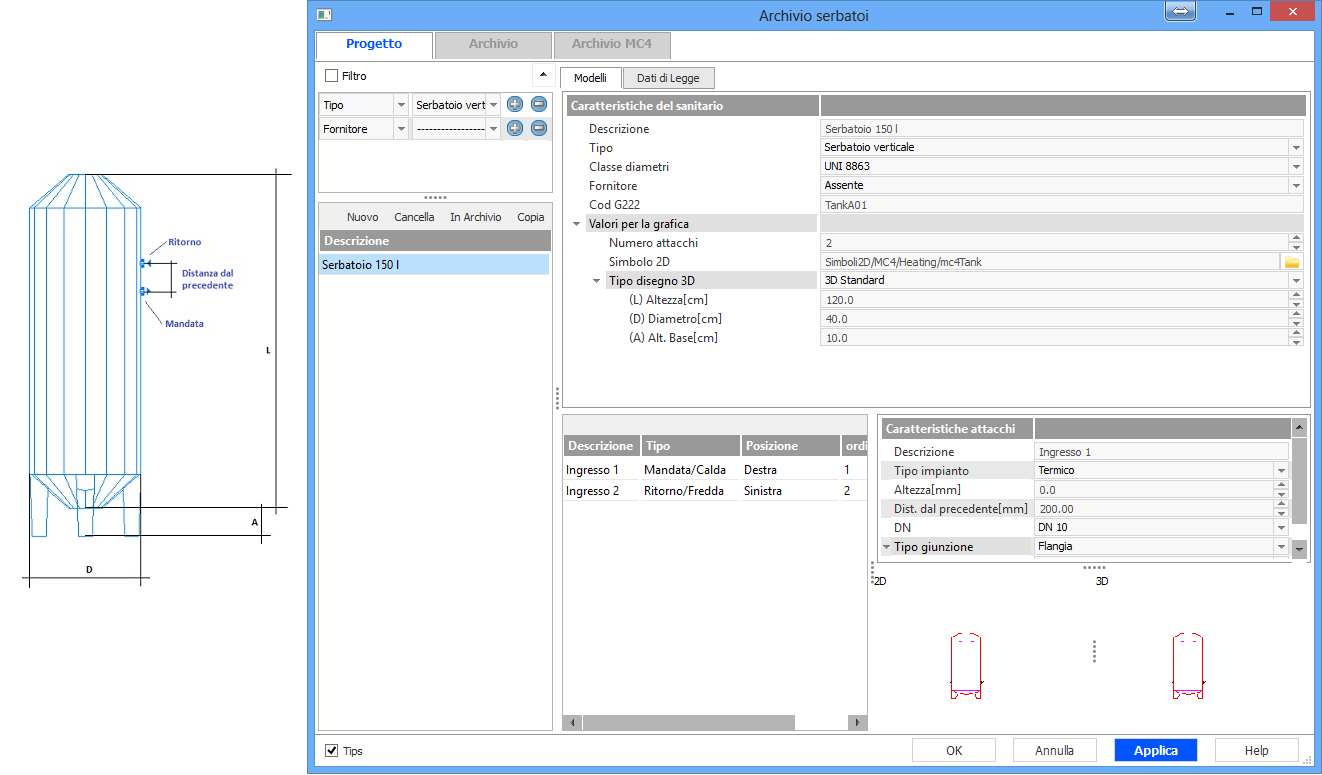

Facendo riferimento alla figura soprastante vediamo i dati da specificare per il disegno del serbatoio:

Descrizione: Inserire la descrizione del serbatoio
Tipo: selezionare una delle seguenti opzioni: 1) Serbatoio verticale 2) Serbatoio Orizzontale o 3) Vaso d'espansione. Tale scelta determina il tipo di disegno che si vuole avere.
Classe Diametri: selezionare una delle normative di diametri presenti nel database o aggiungerne una nuova. Tale selezione determina la lista dei diametri commerciali e le loro dimensioni reali e nominali
Fornitore: specificare il produttore lasciare vuoto il campo
Cod G222: inserire un'abbreviazione che verrà mostrata a video e nel computo dei materiali
Numero Attacchi: specificare il numero degli attacchi che devono essere graficamente inseriti nell'oggetto. Il programma aggiungerà tante righe quanti sono gli attacchi nella parte in basso della maschera in modo da consentire all'utente di specificare i dati di dimensioni, posizione, tipo di attacco e giunzione.
Simbolo 2D: specificare il file che contiene la grafica per la rappresentazione 2D del progetto tubazioni dove l'oggetto verrà inserito. Se non si specifica nulla il programma utilizzerà una rappresentazione di default.
Tipo Disegno 3D: specificare un file da usare per la rappresentazione 3D dell'oggetto oppure selezionare il modello Standard. In questo caso il programma predispone i campi dove inserire alcune dimensioni del serbatoio stesso in modo che il disegno sia parametrico. Si veda il significato dei dati da inserire con il disegno effettuato dal software (immagine sovrastante).
Attacchi: dopo aver specificato il numero degli attacchi, per ognuno di essi occorre specificare il Tipo (termico, Sanitario etc..), l'Altezza e la Distanza dal Precedente, il Diametro (funzione della classe di diametro precedentemente specificata) ed infine il Tipo di giunzione (selezionare una delle opzioni presenti nel relativo menu di scelta).

Scheda Dati di legge

La scheda Dati di legge invece contiene i dati utili al calcolo delle perdite del serbatoio stesso. In particolare in corrispondenza della voce Dati Costruttivi occorre selezionare una delle tre opzioni disponibili, in funzione dei

dati a disposizione del progettista:

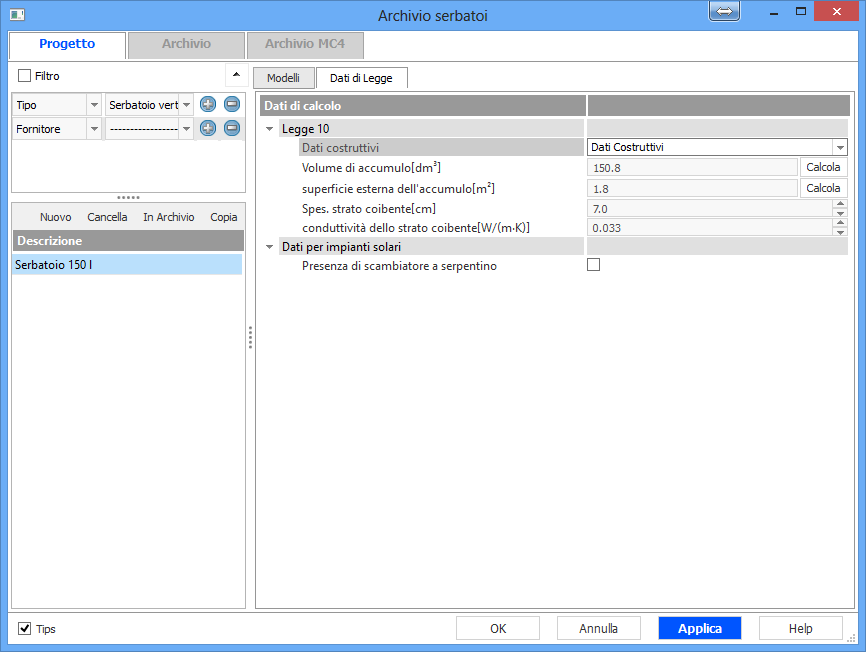

1) Dati costruttivi
Volume di Accumulo [dm³]: Digitare il valore oppure lasciarlo calcolare al programma (premendo <Calcola>) in funzione dei dati dimensionali specificati nella scheda precedente.

Superficie Esterna dell'accumulo [m²]: Digitare il valore oppure lasciarlo calcolare al programma (premendo <Calcola>) in funzione dei dati dimensionali specificati nella scheda precedente

Spessore Strato Coibente [cm]: specificare lo spessore dell'isolante applicato all'accumulo.

Conduttività dello Strato Coibente [W/ m K]:specificare la conduttività del materiale isolante (solitamente 0,035-0,04 W/m K)

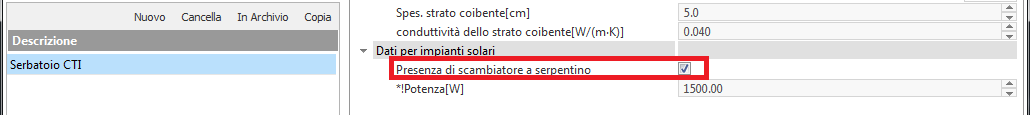

Presenza dello Scambiatore: apporre il segno di spunta quando si è a conoscenza del fatto che il serbatoio è dotato di un serpentino per la circolazione del fluido da riscaldare. Se è nota la potenza termica massima erogabile allora la si può inserire nel campo "Potenza [W]" che appare una volta inserito il segno di spunta. Viceversa se non si posseggono le informazioni richieste non c'è bisogno di inserire il segno di spunta
Potenza [W]: questo campo è visibile solo se nel campo precedente si è inserito il segno di spunta relativamente alla presenza dello scambiatore. Qui occorre inserire il valore della massima potenza termica, in Watt, che lo scambiatore può erogare. Questo campo ha influenza sul valore dell'energia elettrica che la pompa primaria, a servizio del serbatoio di accumulo, può assorbire. In assenza di scambiatore il tempo di funzionamento della pompa primaria è pari a tutto il periodo di funzionamento, se a velocità costante, o al tempo di funzionamento del generatore, se a velocità variabile. In presenza di scambiatore invece il tempo di funzionamento della pompa primaria è inversamente proporzionale alla potenzialità dello scambiatore stesso.

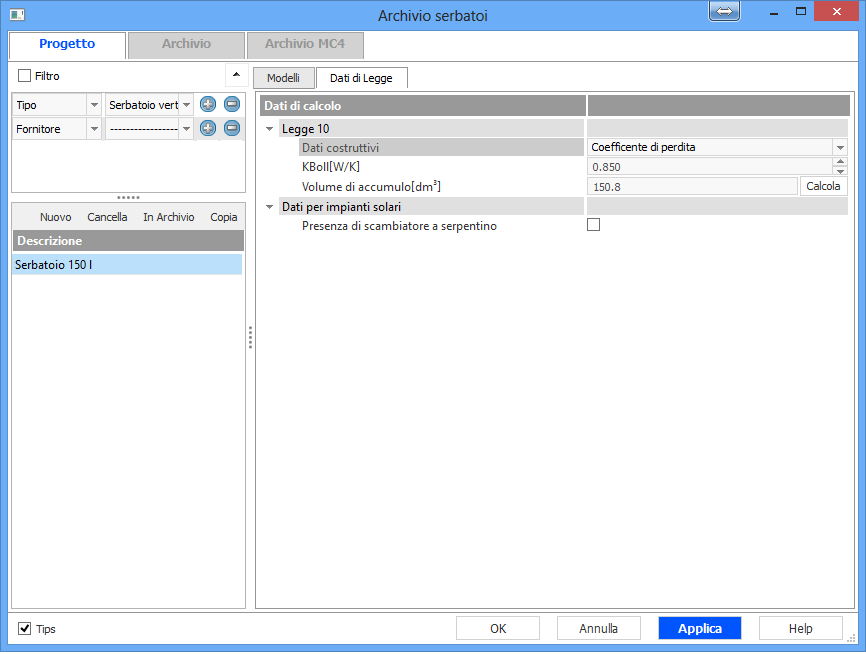

2) Coefficiente di perdita
K_boll [W/K]: inserire il coefficiente di dispersione del serbatoio in W/K dato dal costruttore in luogo di tutti i dati costruttivi; nel caso di apparecchi elettrici, il valore delle perdite nominali (statiche) dev'essere dichiarato dal fabbricante secondo la CEI EN 60379.

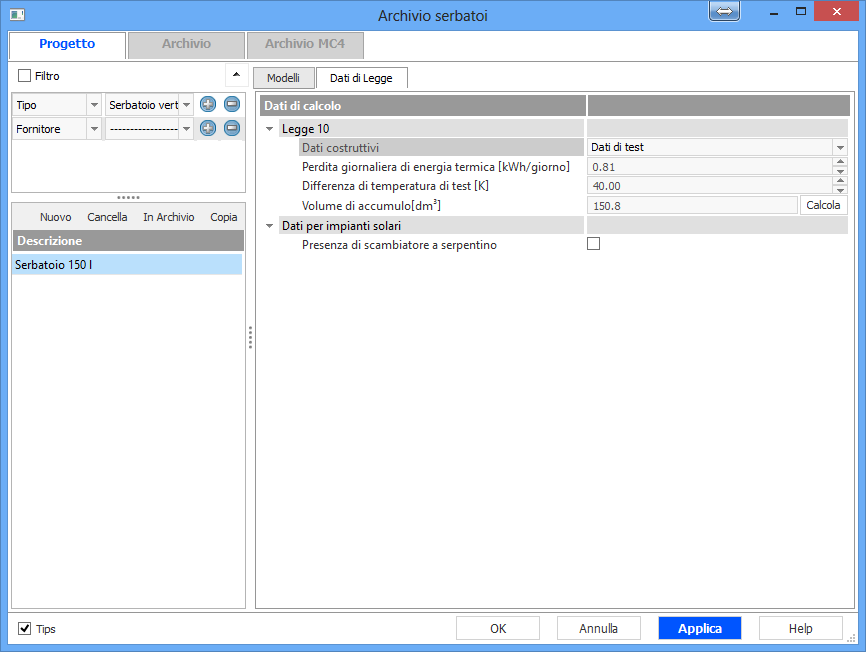

3) Dati di test.
Perdita giornaliera di energia termica Q_test [kWh/giorno] : dato dichiarato dal fabbricante in funzione della temperatura media dell'acqua nel serbatoio di accumulo nelle condizioni di prova dichiarata dal fabbricante stesso.

Differenza di temperatura di test [K] : differenza tra la temperatura media dell'acqua nel serbatoio di accumulo nelle condizioni di prova dichiarata dal fabbricante e la temperatura ambiente del locale di installazione dell'accumulo nelle condizioni di test dichiarata dal fabbricante.
