ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO

TITOLO ABILITATIVO / APE

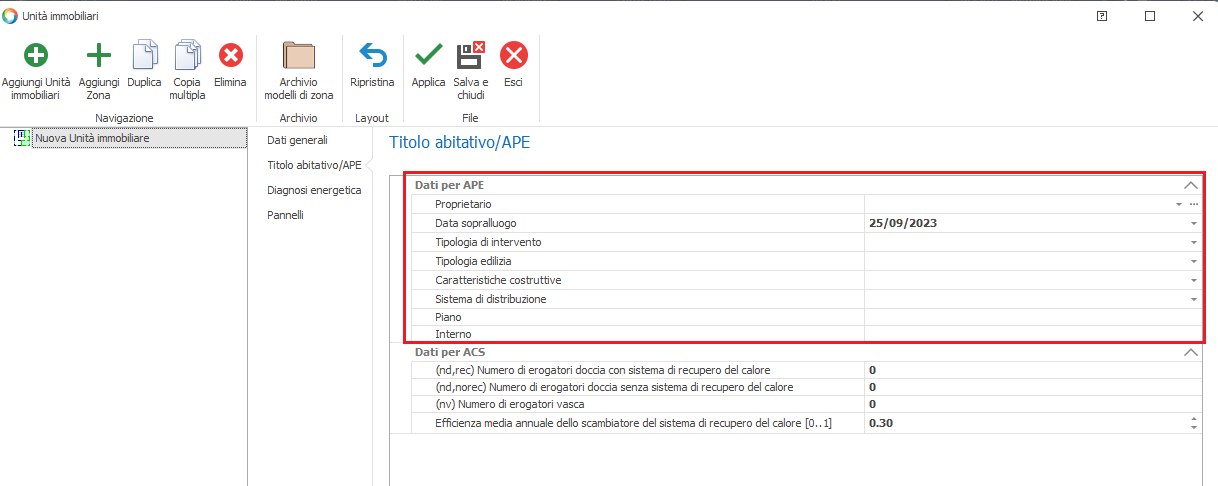

DATI PER APE

Proprietario : consente di caricare l'anagrafica del proprietario dell'immobile; è richiesto per i progetti eseguiti con il modulo HT10200 e per il trasferimento nel file XML della regione Emilia-Romagna.

Data sopralluogo : in tale campo si specifica la data in cui è stato eseguito il sopralluogo tecnico ai fini della raccolta dei dati destinati alla definizione dell'Attestato di Prestazione Energetica; il dato

non viene riportato direttamente nell'APE (in cui l'informazione è di solo tipo qualitativo) ma viene esportato direttamente nel file XML per il caricamento dei dati stessi sui portali dei catasti energetici

regionali.

Tipologia di intervento : occorre indicare se l'immobile di cui si stà elaborando l'Attestato di Prestazione Energetica è oggetto di intervento edilizio (Nuova costruzione, Demolizione e ricostruzione, Ampliamento e

sopraelevazione), di intervento di efficientamento energetico (Ristrutturazione importante di I livello, Ristrutturazione importante di II livello, Riqualificazione energetica) o nessuno di essi (ovvero i casi in cui

l'Attestazione avviene per scopi di Locazione o Passaggio di proprietà); il campo, di tipo informativo, non ha alcuna rilevanza a livello di calcolo ed è funzionale al solo trasferimento nel file XML in versione estesa (V.5).

Tipologia edilizia : l'informazione, di tipo qualitativo, è funzionale alla compilazione del file XML per l'importazione dei dati dell'attestazione prestazione energetica su catasto energetico regionale.

Caratteristiche costruttive: l'informazione, di tipo qualitativo, è funzionale alla compilazione del file XML per l'importazione dei dati dell'attestazione prestazione energetica su catasto energetico

regionale.

Sistema di distribuzione : l'informazione, di tipo qualitativo, è funzionale alla compilazione del file XML per l'importazione dei dati dell'attestazione prestazione energetica su catasto energetico

regionale.

Piano : l'informazione viene riportata in automatico nell'ambito del riquadro "Dati identificativi"dell'Attestato di Prestazione Energetica.

Interno : l'informazione viene riportata in automatico nell'ambito del riquadro "Dati identificativi"dell'Attestato di Prestazione Energetica.

Codice edificio scolastico: esclusivamente nel caso in cui la categoria dell'immobile corrisponda a E.7 (Edifici adibiti ad attività scolastiche a tutti i livelli e assimilabili), in corrispondenza di tale voce

occorre inserire il codice identificativo dell'istituto (codice alfanumerico di dieci cifre); l'informazione, di tipo qualitativo, è funzionale alla compilazione del file XML per l'importazione dei dati

dell'attestazione prestazione energetica su catasto energetico regionale.

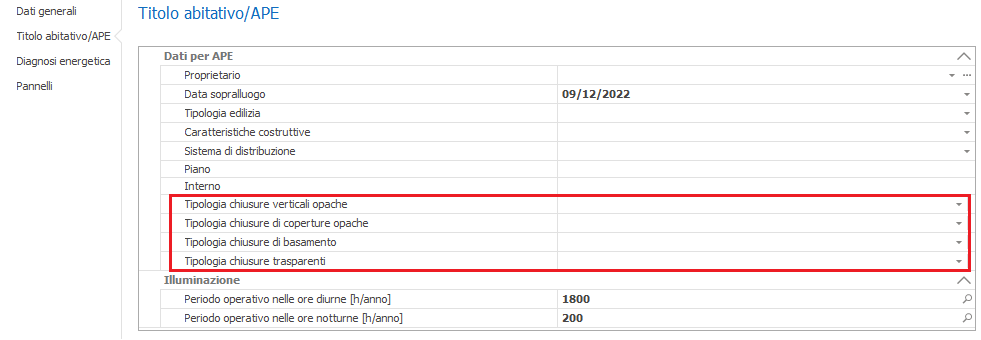

Per la sola regione Emilia-Romagna sono disponibili i campi:

1) Tipologia chiusure verticali opache

2) Tipologie chiusure di coperture opache

3) Tipologie chiusure di basamento

4) Tipologia chiusure trasparenti

funzionali al trasferimento delle tipologie di strutture richieste nell'ambito della sezione del portale regionale SACE dedicata all'indicazione delle trasmittanze medie.

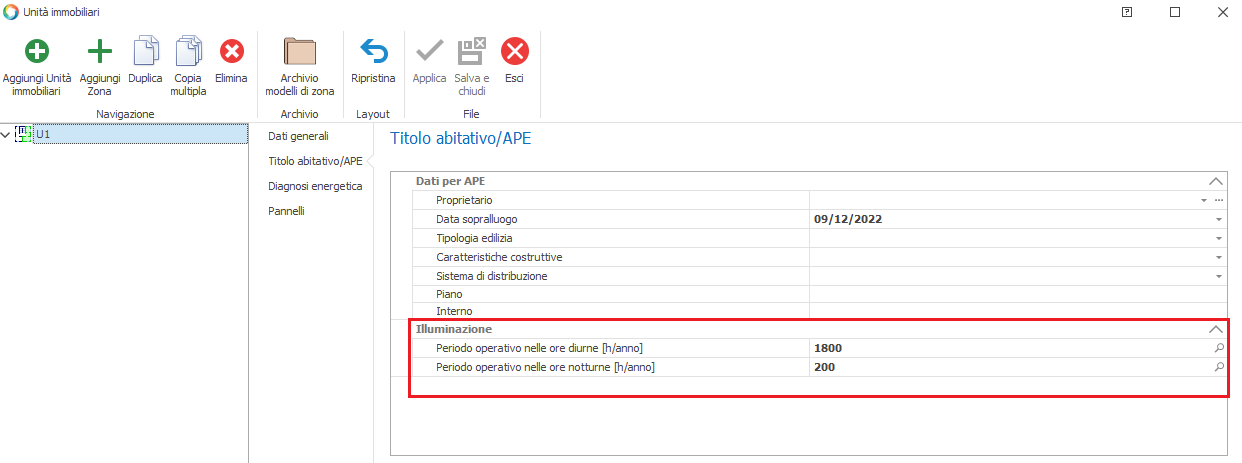

ILLUMINAZIONE (SOLO PER EDIFICI NON RESIDENZIALI)

Illuminazione - Periodo operativo nelle ore diurne [h/anno]: il valore è desumibile, in funzione della destinazione d'uso non residenziale, tramite il wizard richiamabile con il tasto posto all'estremità

sinistra (riproducente il prospetto D.1 della UNI/TS 11300-2).

Illuminazione - Periodo operativo nelle ore notturne [h/anno]: il valore è desumibile, in funzione della destinazione d'uso non residenziale, tramite il wizard richiamabile con il tasto posto

all'estremità sinistra (riproducente il prospetto D.1 della UNI/TS 11300-2).

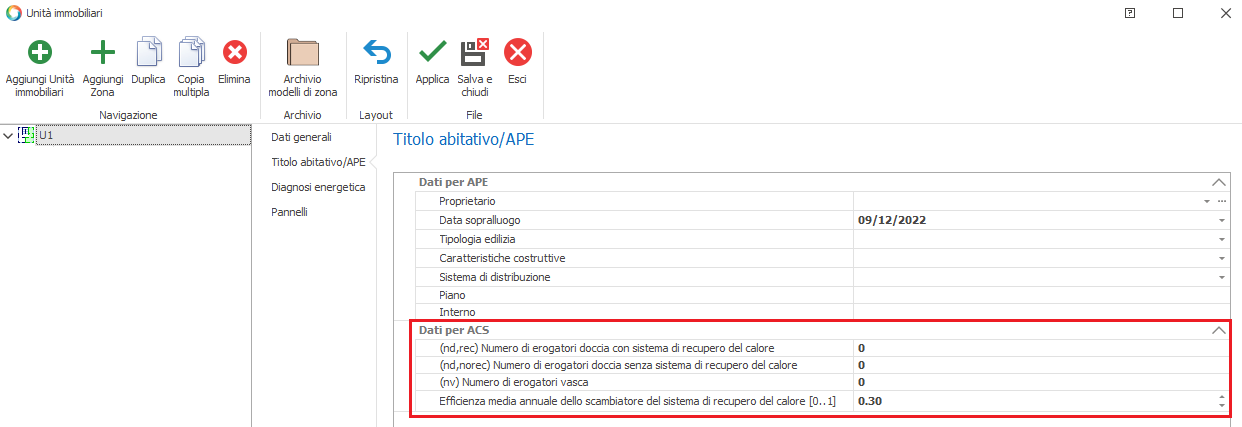

Dati per ACS (CASO DEGLI EDIFICI RESIDENZIALI)

La maschera si modifica a seconda che l'immobile sia di tipo residenziale o meno, concordemente a quanto previsto dalla UNI/TS 11300-2:2019; in particolare, nel caso di immobile di tipo

residenziale, per il quale il fabbisogno di energia è calcolato in funzione della superficie utile, nell'ambito della sezione "Dati per ACS", è richiesto l'inserimento dei soli dati relativi al sistema di recupero

termico dai reflui di scarico delle docce (qualora presente).

Il calcolo del recupero termico dai reflui delle docce avviene in conformità dell'allegato E della specifica UNI/TS 11300:2-2019 ed influenza direttamente il valore di fabbisogno di energia utile per la

produzione di ACS.

A tal fine è richiesto l'input dei seguenti dati:

- Numero di erogatori doccia con sistema di recupero (n_d,rec ): occorre indicare il numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare.

- Numero di erogatori doccia senza sistema di recupero (n_d,norec) : occorre indicare il numero di docce non dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

- Numero di erogatori vasca (n_v) : occorre indicare il numero di erogatori vasca da bagno presenti complessivamente nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

- Efficienza media annuale dello scambiatore del sistema di recupero del calore (0..1] : occorre indicare il valore di efficienza dello scambiatore di calore del sistema di recupero termico dai reflui

delle docce dichiarato dal produttore; in assenza di dato dichiarato si può mantenere il valore di default (0,3) che corrisponde a quello suggerito da norma. Tale dato concorre al calcolo del fabbisogno

solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

Attività ACS (CASO DEGLI EDIFICI NON RESIDENZIALI)

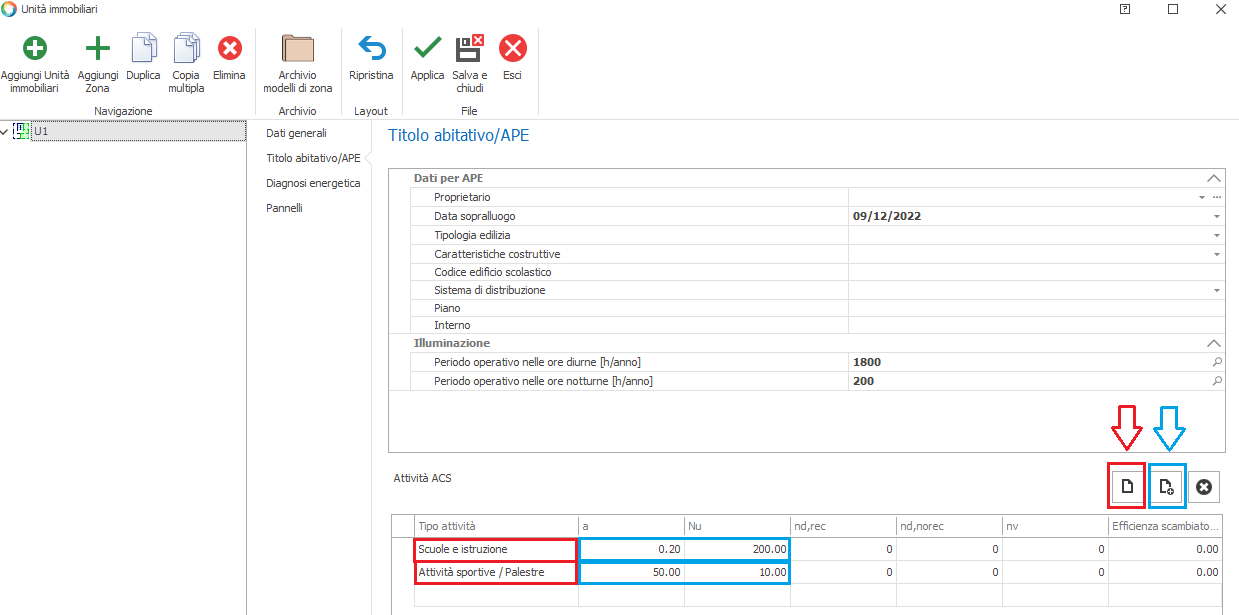

Nel caso di un edificio non residenziale la maschera si modifica come mostrato nell'immagine sottostante.

Nella sezione inferiore denominata Attività ACS occorre cliccare sul primo pulsante contestuale (evidenziato in rosso nell'immagine sottostante) per inserire un nuovo record all'interno della lista "Tipo

attività".

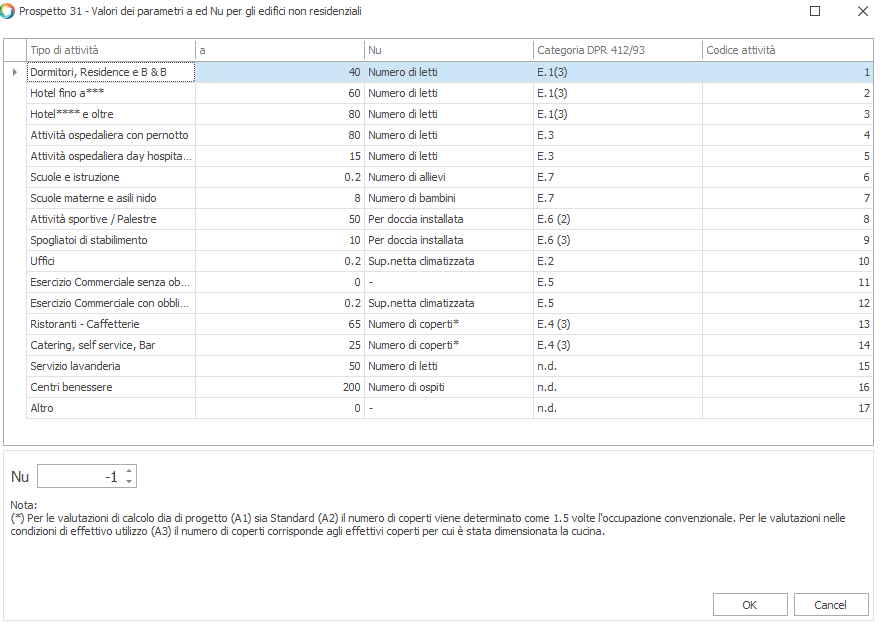

A questo punto cliccando sul secondo pulsante contestuale (evidenziato in azzurro nell'immagine soprastante) , sarà possibile richiamare una maschera che riproduce il prospetto 31 della norma UNI/

TS 11300-2:2019 nell'ambito della quale, per ciascuna destinazione d'uso, sono specificati i valori del parametro a (fabbisogno specifico giornaliero in litri /(giorno X N_u) ed il significato assunto del

parametro N_u.

Selezionato il tipo di attività ed annotato il significato del parametro N_u , si inserirà il valore di N_u (dato di progetto) nel box inferiore.

Per le sole destinazioni d'uso E.2 e E.5 - Esercizio commerciale con obbligo di servizi igienici per il pubblico. inserendo il valore -1 il software equiparerà l'N_u al valore di superficie

utile (S_u) dell'unità immobiliare.

UI_ACS_3b

Cliccando su <OK> , il sofware completerà la compilazione del record aggiunto in precedenza con i dati inseriti dall'utente all'interno del wizard.

In presenza di un sistema di recupero termico dai reflui di scarico delle docce, per ciascuna attività dotata di docce, sarà necessario procedere anche alla compilazione dei seguenti campi:

- n_d,rec(Numero di erogatori doccia con sistema di recupero): occorre indicare il numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare.

- n_d,norec ( Numero di erogatori doccia senza sistema di recupero) : occorre indicare il numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

- n_v(Numero di erogatori vasca) : occorre indicare il numero di erogatori vasca da bagno presenti complessivamente nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

- Efficienza scambiatore (efficienza media annuale dello scambiatore del sistema di recupero del calore (0..1]) : occorre indicare il valore di efficienza dello scambiatore di calore del sistema di

recupero termico dai reflui delle docce dichiarato dal produttore; in assenza di dato dichiarato, si può mantenere il valore di default (0,3) che corrisponde a quello suggerito da norma. Tale dato

concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
