Verifica dei Criteri Ambientali Minimi
2.3.6 "Aerazione, ventilazione e qualità dell'aria"
Il requisito impone la necessità di garantire l’adeguata qualità dell’aria interna in tutti i locali abitabili tramite la realizzazione di impianti di ventilazione meccanica, facendo riferimento alle norme vigenti.
Al fine del contenimento del fabbisogno di energia termica per ventilazione, gli impianti di ventilazione meccanica prevedono anche il recupero di calore, ovvero un sistema integrato per il recupero dell’energia
contenuta nell’aria estratta per trasferirla all’aria immessa (pre-trattamento per il riscaldamento e raffrescamento dell’aria, già filtrata, da immettere negli ambienti).
L’efficienza di recupero deve essere ≥ 80% nel periodo di riscaldamento e deve essere previsto un bypass in quello di raffrescamento.
L’intero sistema di ventilazione meccanica e i suoi singoli componenti (macchine ventilanti, componenti per la distribuzione, diffusione e ripresa dell’aria…) devono essere progettati in modo da ridurre le perdite di
carico utilizzando percorsi brevi, curvature con raggio ampio, sezioni ampie ed elevata tenuta all’aria dell’intero circuito, in modo da garantire uno Specific Fan Power inferiore a 1,5 kW/(m3 s).

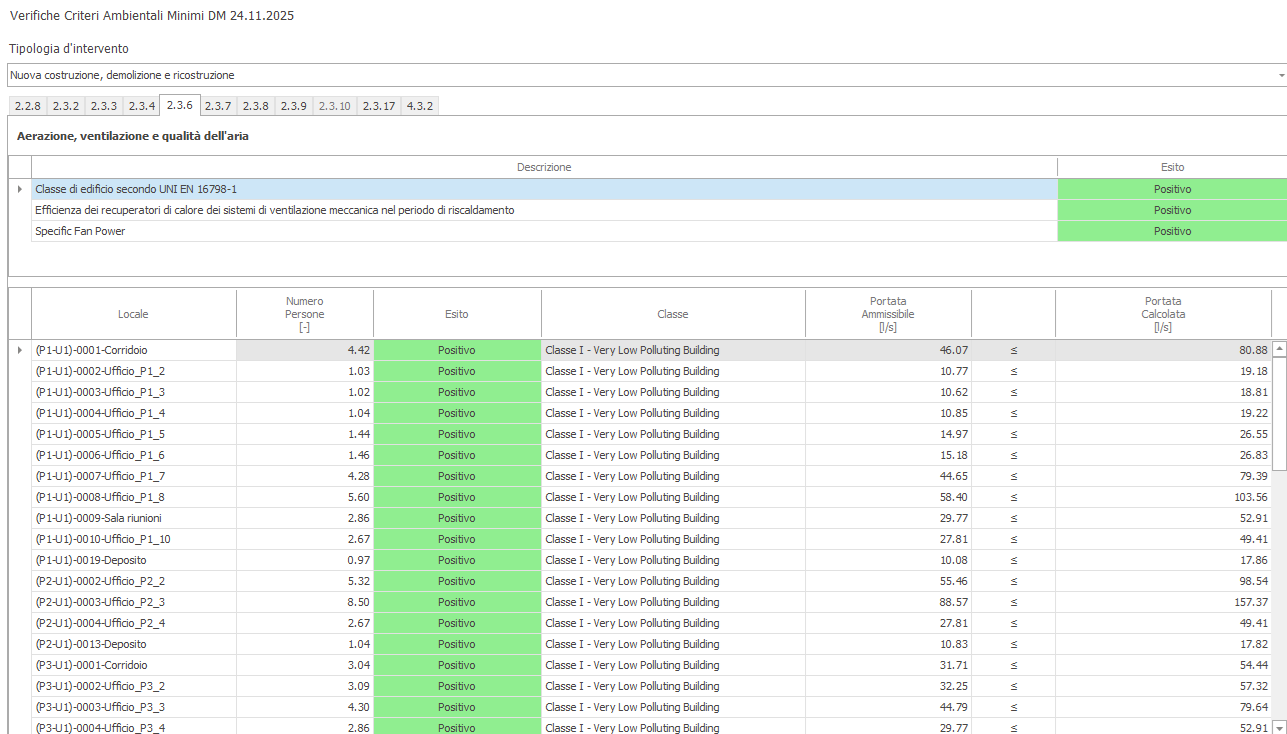

Per tutte le nuove costruzioni, demolizione e ricostruzione, ampliamento e sopra elevazione deve essere garantita la portata definita dalla Classe II della UNI EN 16798-1 e i requisiti Very Low Polluting Building
(VLPB-2) nella medesima classe.
Per le ristrutturazioni importanti di primo livello, deve essere garantita la portata definita dalla Classe II della UNI EN 16798-1, e i requisiti Low Polluting Building (LPB-2) nella medesima classe.
Per le ristrutturazioni importanti di secondo livello e le riqualificazioni energetiche, limitatamente alla sola ristrutturazione di impianto termico, nel caso di impossibilità tecnica nel conseguire le portate definite dalla
Classe II della UNI EN 16798-1, è concesso il conseguimento della Classe III della stessa norma.

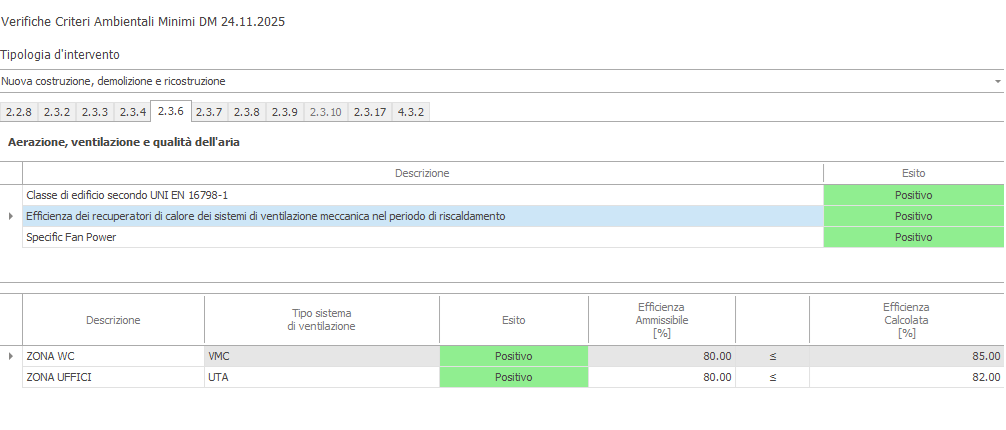

Efficienza del recuperatore di calore
A seconda del sistema di ventilazione meccanica presente nell'edificio, l'efficienza del recuperatore di calore durante il periodo di riscaldamento da confrontare con il limite normativo (80 %) viene acquisito dal
software:

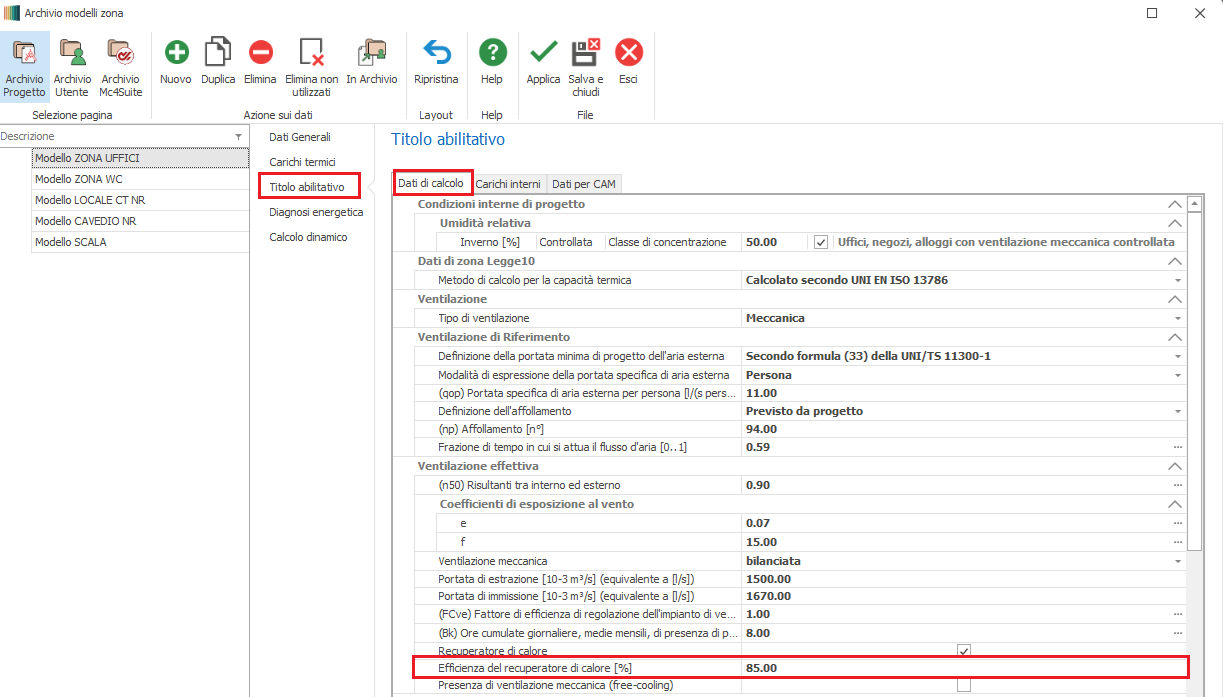

- in caso di ventilazione meccanica o ventilazione ibrida (VMC), dalla scheda "Titolo abilitativo\Dati di calcolo" del modello di zona

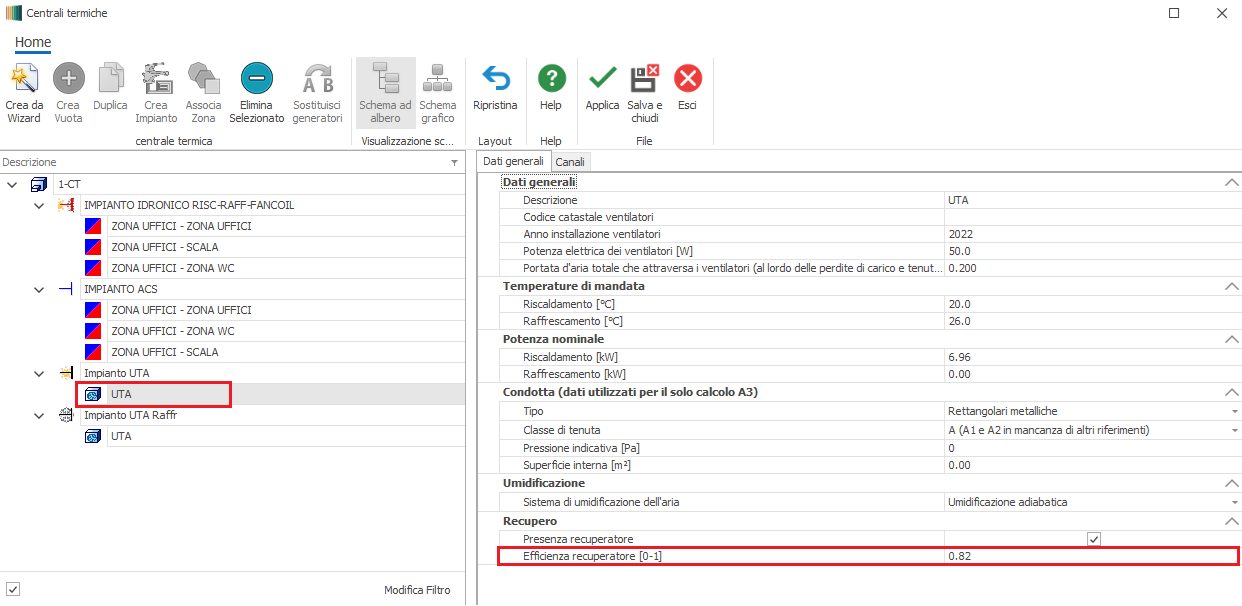

- in caso di ventilazione meccanica tramite impianto di climatizzazione (UTA), dalla scheda "Dati generali" dell'UTA nel contesto della centrale termica

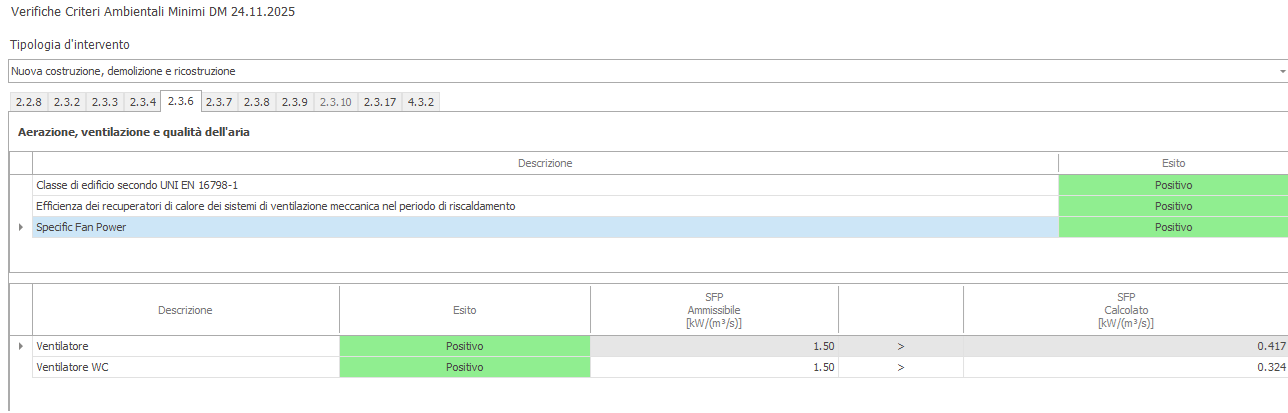

Specific Fan Power
A seconda del sistema di ventilazione meccanica presente nell'edificio,il parametro SPF (Specific Fan Power) da confrontare con il limite normativo (1,5 kW/(m3/s)) viene acquisito dal
software:

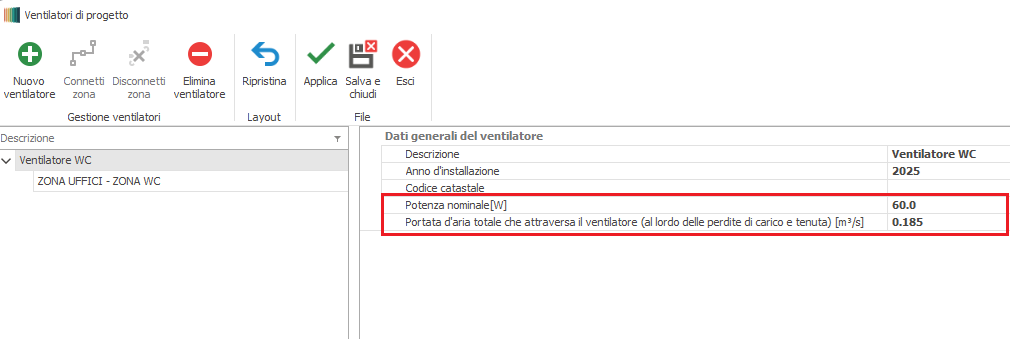

- in caso di ventilazione meccanica o ventilazione ibrida (VMC), dal menu di descrizione del ventilatore, in cui l'utente deve specificare tanto la potenza del ventilatore [W] quanto la portata d'aria totale che
attraversa il ventilatore al lordo delle perdite di carico e di tenuta [m3/s]

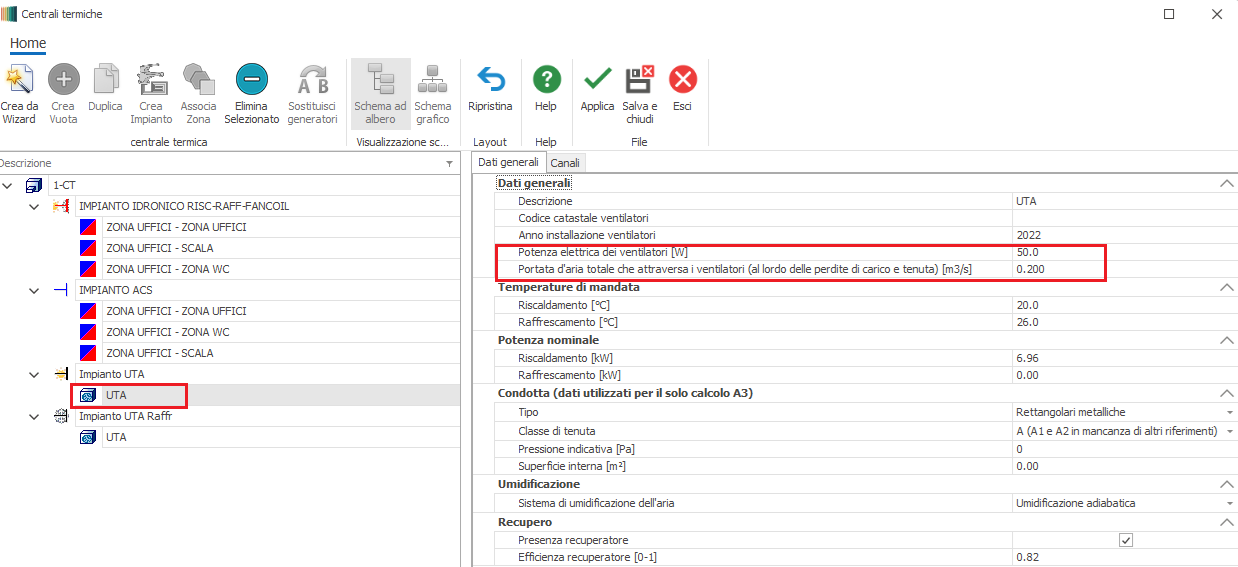

- in caso di ventilazione meccanica tramite impianto di climatizzazione (UTA), dalla scheda "Dati generali" dell'UTA nel contesto della centrale termica in cui l'utente deve specificare tanto la potenza del ventilatore
[W] quanto la portata d'aria totale che attraversa il ventilatore al lordo delle perdite di carico e di tenuta [m3/s]
