Maschera dei Risultati di calcolo

Calcolo del fabbisogno termico per Edificio

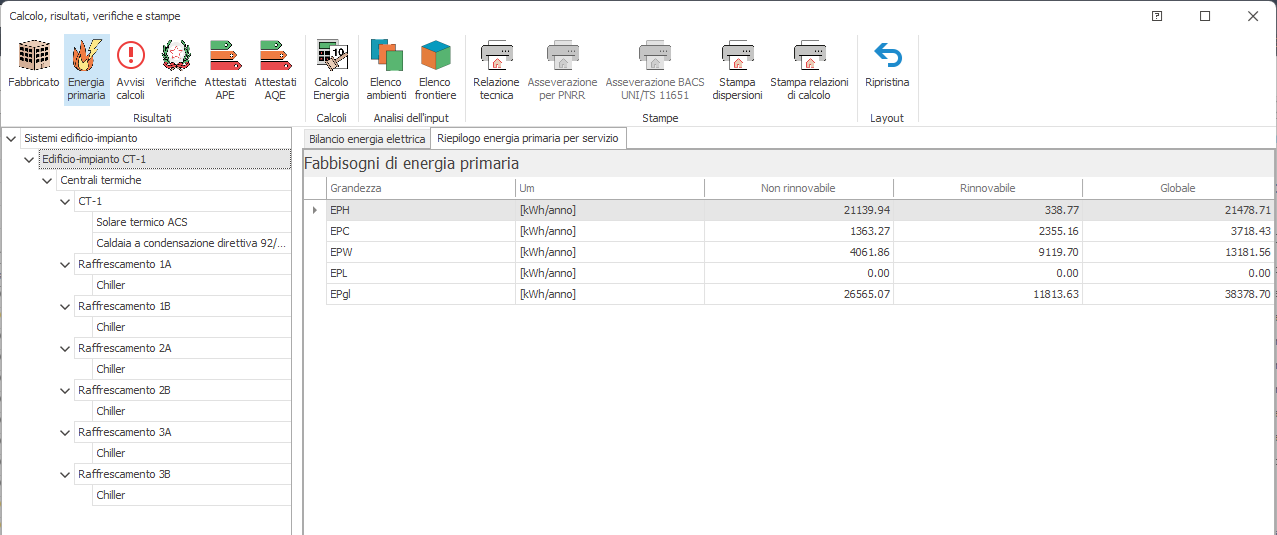

RISUL_L90_1

Dati utili per il calcolo

Posizionandosi sul nodo Edifici - "Raggruppamento per relazione tecnica" (terminologia di default), relativamente all'edificio, nella sezione di destra (Calcolo del fabbisogno termico per Edificio) vengono visualizzati innanzitutto i dati costruttivi utili per il calcolo ovvero:

Volume netto climatizzato [m³]
Volume lordo climatizzato [m³]
Superficie utile climatizzata [m²]
Superficie lorda disperdente [m²]
Rapporto S/V [1/m]
Gradi Giorno [GG] della località di progetto

Risultati di calcolo

I risultati di calcolo vengono mostrati in termini di valori effettivi o di progetto , confrontati con i relativi valori di riferimento:

EP_H,tot indice del fabbisogno di energia primaria totale per il riscaldamento invernale [kWh/m²/anno]
EP_C,tot indice del fabbisogno di energia primaria totale per il raffrescamento estivo [kWh/m²/anno]
EP_W,tot indice del fabbisogno di energia primaria totale per la produzione di ACS [kWh/m²/anno]
EP_V,tot indice del fabbisogno di energia primaria totale per la ventilazione meccanica [kWh/m²/anno]
EP_L,tot indice del fabbisogno di energia primaria totale per l'illuminazione [kWh/m²/anno]
EP_T,tot indice del fabbisogno di energia primaria totale per il trasporto [kWh/m²/anno]
EP_H,nd indice del fabbisogno di energia utile per il riscaldamento invernale [kWh/m²/anno]
EP_C,nd indice del fabbisogno di energia utile per il raffrescamento estivo [kWh/m²/anno]
H'T coefficiente medio globale di scambio termico [W/m² K]
η_h rendimento medio globale stagionale per il servizio di riscaldamento
η_c rendimento medio globale stagionale per il servizio di raffrescamento
η_w rendimento medio globale stagionale per il servizio di produzione di acqua calda sanitaria
EP_{gl, nren} indice del fabbisogno globale di energia primaria non rinnovabile [kWh/m²/anno]
EP_{gl, tot} indice del fabbisogno di energia primaria totale (rinnovabile + non rinnovabile) [kWh/m²/anno]

Fonti rinnovabili

Il riquadro riepiloga le quote di integrazione da fonte rinnovabile e il relativo confronto con le quote minime da garantire in conformità con le disposizioni contenute nel D.L. 28 del 03/03/2011.

% _Effettiva,W quota di copertura del fabbisogno di energia primaria per il servizio di produzione ACS da fonte rinnovabile
% _Effettiva quota di copertura del fabbisogno di energia primaria per i servizi di riscaldamento, ACS e raffrescamento da fonte rinnovabile
P _Effettiva potenza elettrica installata da fonte rinnovabile
EP_TOT indice del fabbisogno di energia primaria da rispettare in caso di assenza o parziale ricorso alla copertura di energia primaria da fonte rinnovabile

Indici ad energia quasi zero (NZEB)

Tale riquadro riporta gli indici di prestazione energetica nel caso in cui si ipotizzi di analizzare un immobile ad energia quasi zero; giova rammentare che tali indici non corrispondono a quelli richiesti per la verifica dei Requisiti Minimi ma sono da considerarsi esclusivamente nell'eventualità in cui si intenda progettare un edificio che risponda alla definizione di NZEB prevista dal Decreto Requsiti Minimi (par. 3.4 dell'allegato 1 - Criteri generali e requisiti delle prestazioni energetiche degli edifici).
