Maschera dei Risultati di calcolo - Energia Primaria
Per accedere alla maschera di riepilogo dei risultati dei calcoli termici (UNI EN 12831-1) ed energetici (secondo UNI/TS 11300) occorre cliccare sull’icona contrassegnata nell'immagine sottostante
(oppure digitare CFEN nella riga di comando)
Fabbisogni energetici della centrale elettrica
La scheda Energia Primaria contiene i calcoli relativi al fabbisogno energetico del sistema Edificio-Impianto, con una ben precisa gerarchia:

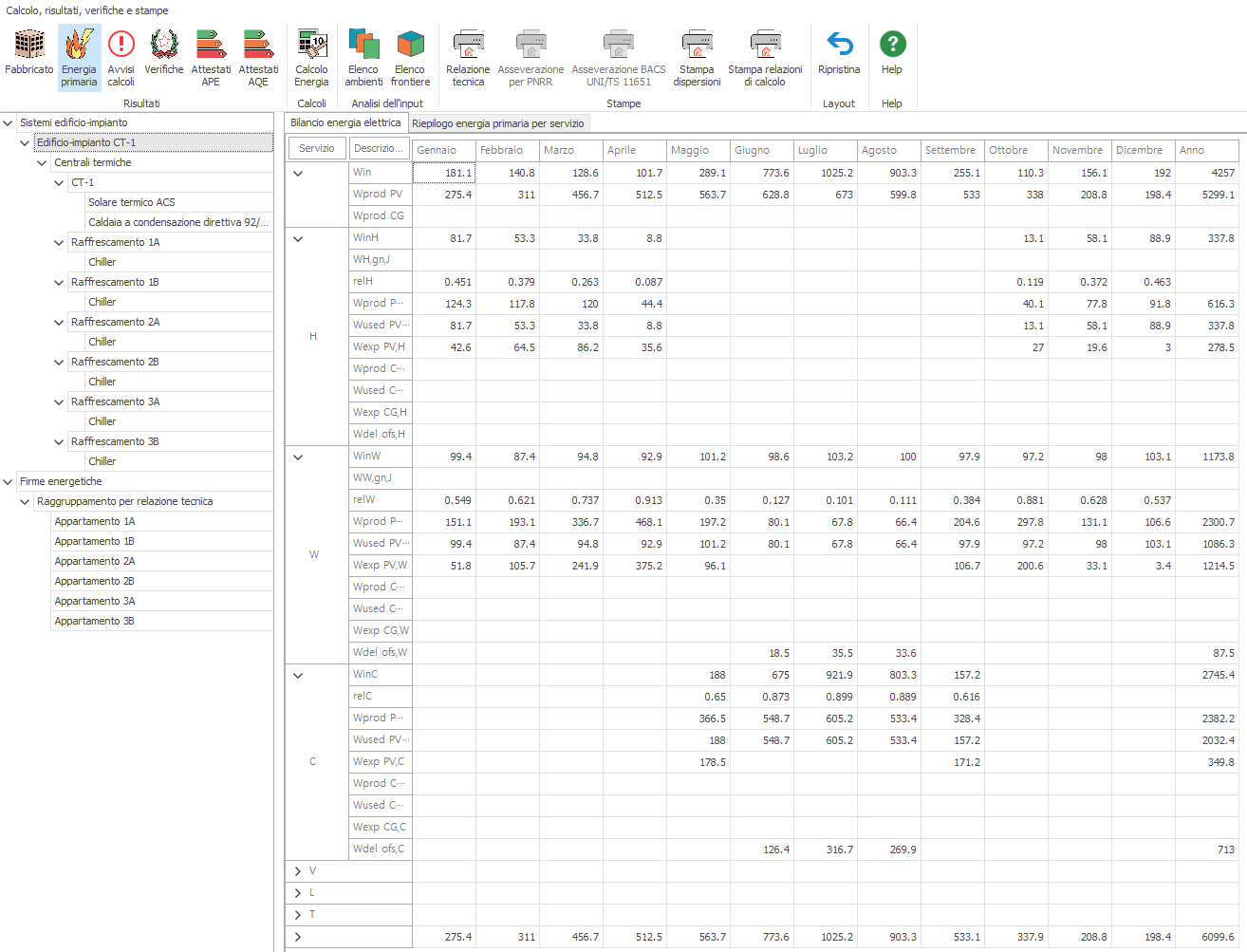

1. Nel primo gradino Edificio-Impianto sono riportati due schede dove nella prima viene riportato il Bilancio energia elettrica:
Legenda (Bilancio vettore elettrico):
H: Climatizzazione invernale
C: Climatizzazione estiva
W: Produzione di acqua calda sanitaria
V: Ventilazione meccanica
L: Illuminazione
T: Trasporto di persone
Grandezze:
Win [kWh]: Energia elettrica complessivamente assorbita per tutti i servizi presenti nell’edificio da: ausiliari elettrici di generazione, ausiliari elettrici non di generazione, generatori elettrici che non usano l’effetto joule.
Wprod FV [kWh]: Energia elettrica complessivamente prodotta dai moduli fotovoltaici.
Wprod CG [kWh]: Energia elettrica complessivamente prodotta dalle unità cogenerative.
Win,k [kWh]: Energia elettrica complessivamente assorbita per il k-esimo servizio da: ausiliari elettrici di generazione, ausiliari elettrici non di generazione, generatori elettrici che non usano l’effetto joule.
Wk,gn,J [kWh]: Energia elettrica assorbita per il k-esimo servizio da generatori elettrici che usano l’effetto joule.
rel,k [-]: fattore mensile di ripartizione dell’energia elettrica prodotta localmente.
Wprod PV,k [kWh]: Producibilità dei moduli fotovoltaici per i vari servizi.
Wused PV,k [kWh]: energia elettrica prodotta dai moduli fotovoltaici utilizzata per il servizio k-esimo
Wexp PV,k [kWh]: Energia elettrica esportata da produzione tramite moduli fotovoltaici.
Wprod CG,k [kWh]: Producibilità delle unita’ cogenerative per i vari servizi.
Wused CG,k [kWh]: Energia elettrica prodotta delle unita’ cogenerative utilizzata per il servizio k-esimo.
Wexp CG,k [kWh]: Energia elettrica esportata da produzione tramite unita’ cogenerative.
Wdel ofs,k [kWh]: Energia elettrica assorbita da rete per il servizio k-esimo.
:
Fabbisogni di energia primaria

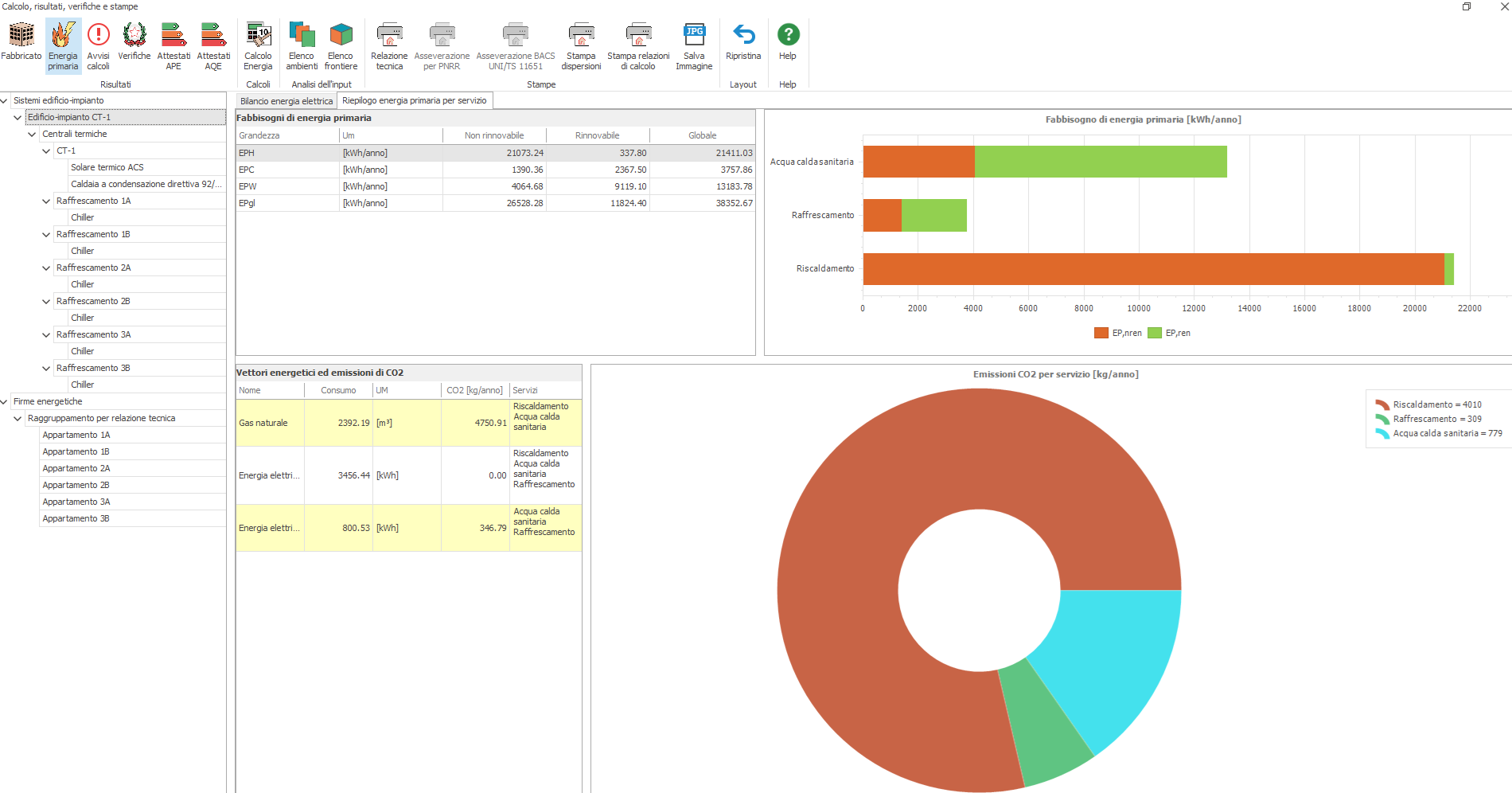

La seconda scheda presente nel nodo Impianto-edificio é Riepilogo energia primaria per servizio dove vengono mostrati i fabbisogni annuali di energia primaria rinnovabile, non rinnovabile e totale per la centrale elettrica selezionata.
EPH [kWh/anno]: fabbisogno di energia primaria per il servizio di riscaldamento
EPC [kWh/anno]: fabbisogno di energia primaria per il servizio di raffrescamento
EPW [kWh/anno]: fabbisogno di energia primaria per il servizio di produzione di acqua calda sanitaria
EPL [kWh/anno]: fabbisogno di energia primaria per il servizio di illuminazione
EPV [kWh/anno]: fabbisogno di energia primaria per il servizio di ventilazione
EPT [kWh/anno]: fabbisogno di energia primaria per il servizio di trasporto
EPgl [kWh/anno]: fabbisogno di energia primaria globale
Fabbisogni energetici della centrale termica

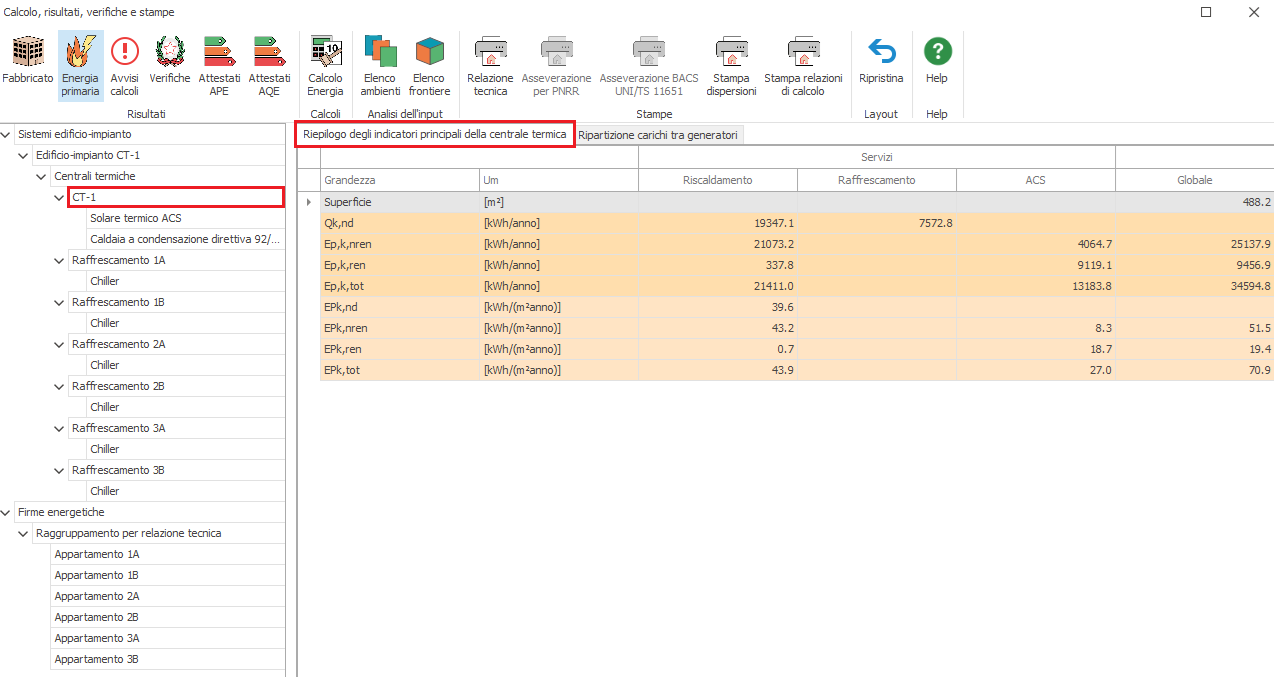

Nella scheda "Riepilogo degli indicatori principali della centrale termica" del nodo "Centrale termica" vengono mostrati in rassegna i principali indicatori di prestazione energetica della centrale termica,
quindi per i servizi erogati dalla centrale termica ovvero Climatizzazione invernale, Climatizzazione estiva e produzione di acqua calda sanitaria riporta i fabbisogni annuali di energia primaria
rinnovabile, non rinnovabile e totale.
Superficie [m2]: Superficie utile climatizzata
Qk,nd [kWh/anno]: fabbisogno di energia termica utile in condizioni di ventilazione di riferimento.
Ep,k,nren [kWh/anno]: fabbisogno di energia primaria non rinnovabile per il servizio k-esimo.
Ep,k,ren [kWh/anno]: Fabbisogno di energia primaria rinnovabile per il servizio k-esimo.
Ep,k,tot [kWh/anno]: Fabbisogno di energia primaria totale per il servizio k-esimo.
EPk,nd [kWh/(m2 anno)]: indice di prestazione termica utile per la climatizzazione.
EPk,nren [kWh/(m2 anno)]: indice di energia primaria non rinnovabile per il servizio k-esimo.
EPk,ren [kWh/(m2 anno)]: Indice di energia primaria rinnovabile per il servizio k-esimo.
EPk,tot [kWh/(m2 anno)]: indice di energia primaria totale per il servizio k-esimo.

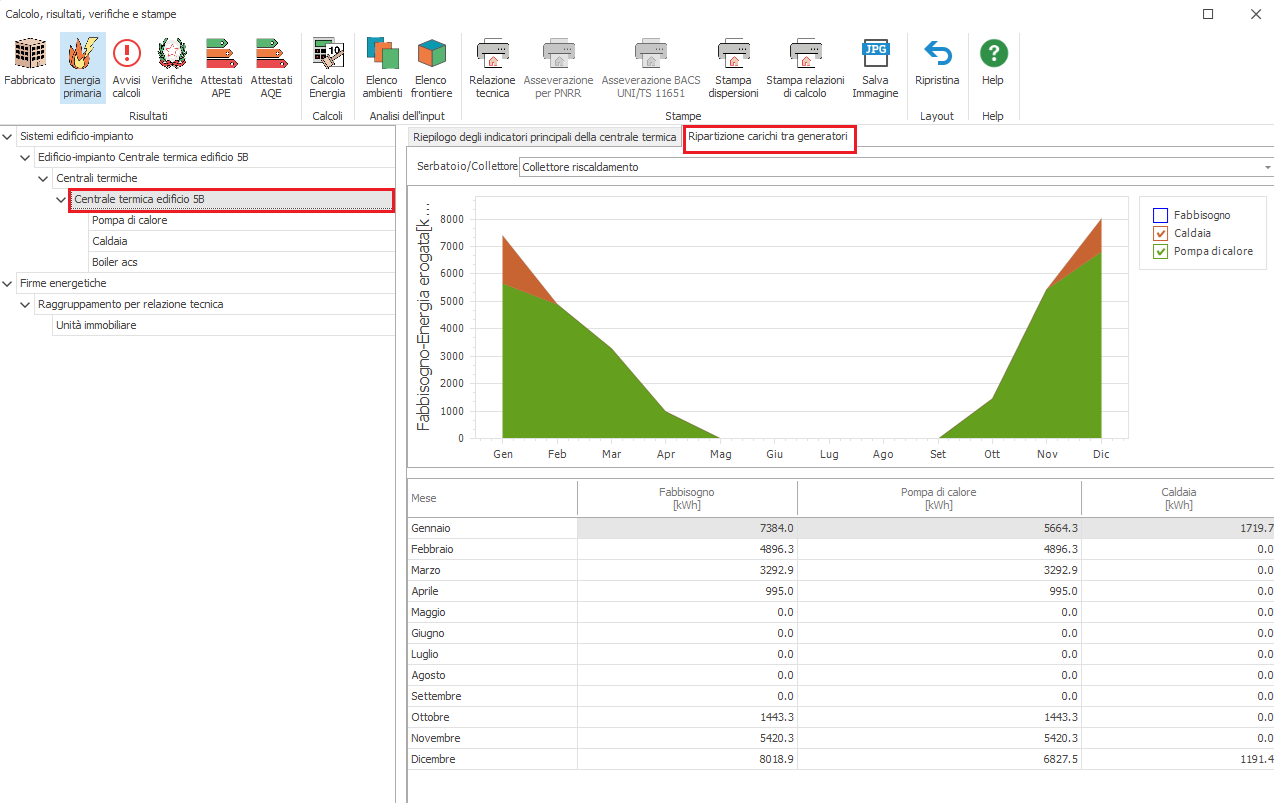

In presenza di una molteplicità di generatori, nella scheda "Ripartizione carichi tra generatori" viene mostrato graficamente la suddivisione del fabbisogno energetico dell'edificio tra i diversi
generatori.
Solare termico
In questa sezione vengono riportati i valori mensili dell'energia termica prodotta dagli impianti solari termici a servizio della centrale termica.

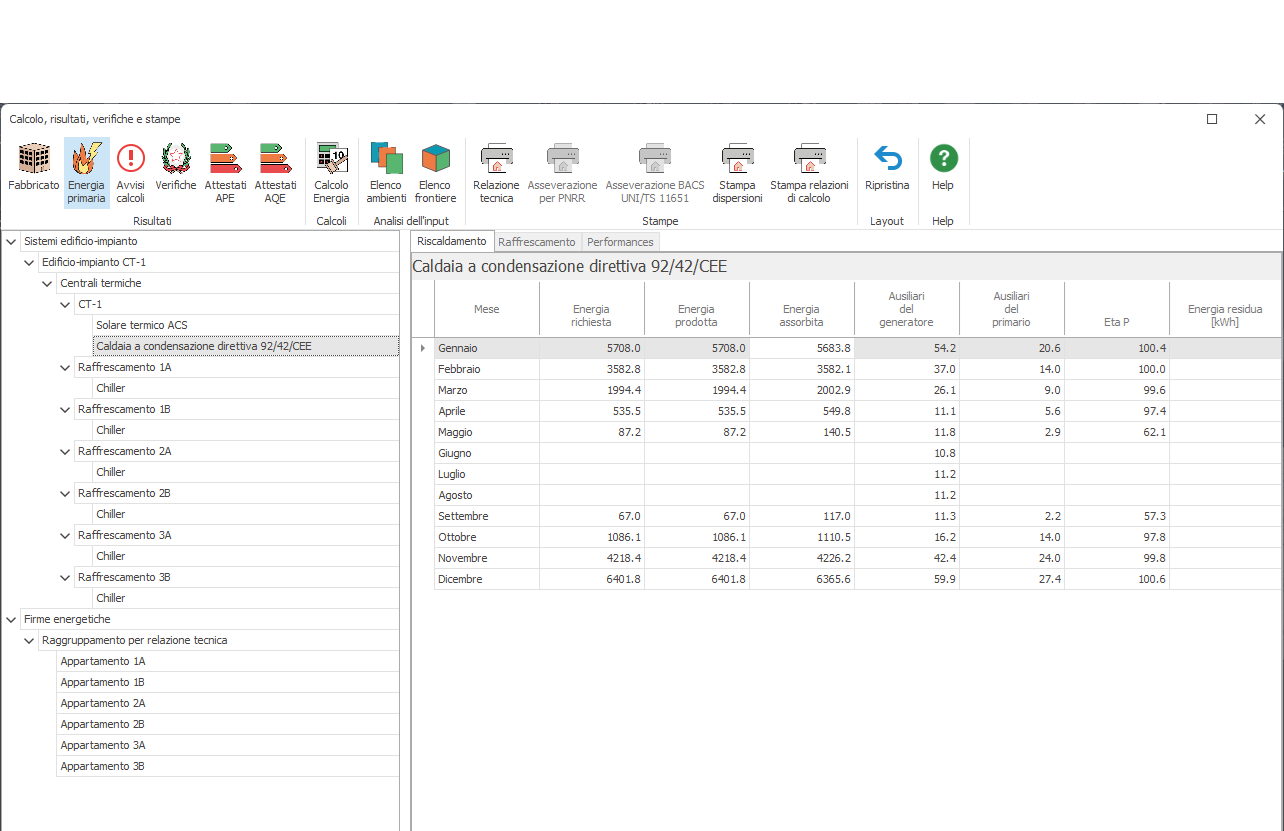

Generatore
In corrispondenza del nodo Generatore si riportano, per il generatore selezionato, i principali risultati di calcolo in regime continuo per i servizi di Riscaldamento e Raffrescamento.

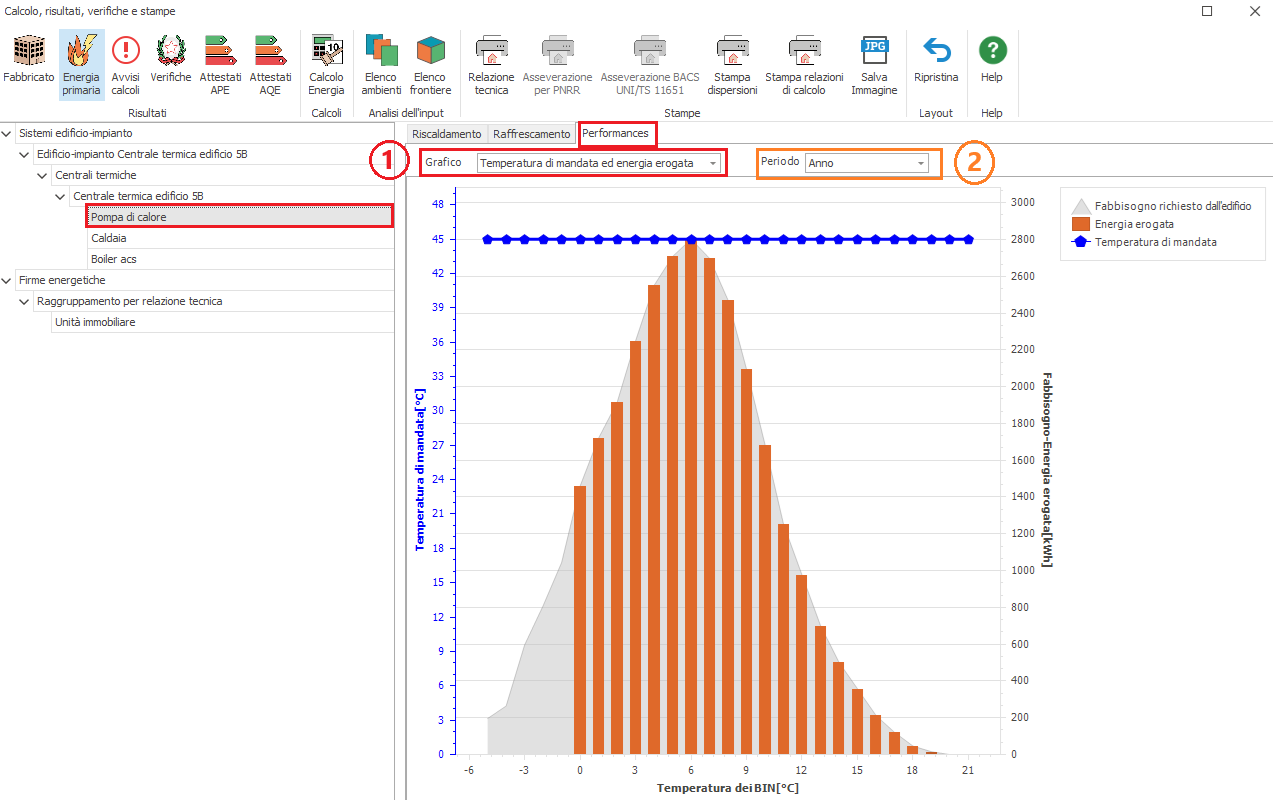

Per le sole Pompe di calore, nella scheda "Performances" vengono rappresentate graficamente l'energia erogata e la quota di energia rinnovabile ERES.
I due distinti diagrammi si selezionano in corrispondenza della voce "Grafico"; in corrispondenza della voce "Periodo" è possibile indicare il periodo in cui visualizzare i risultati di grafico ovvero per
l'intero anno oppure per un singolo mese.
L'energia erogata è messa a confronto con l'energia richiesta dall'edificio, in funzione della temperatura ai vari BIN di funzionamento e della temperatura di mandata.

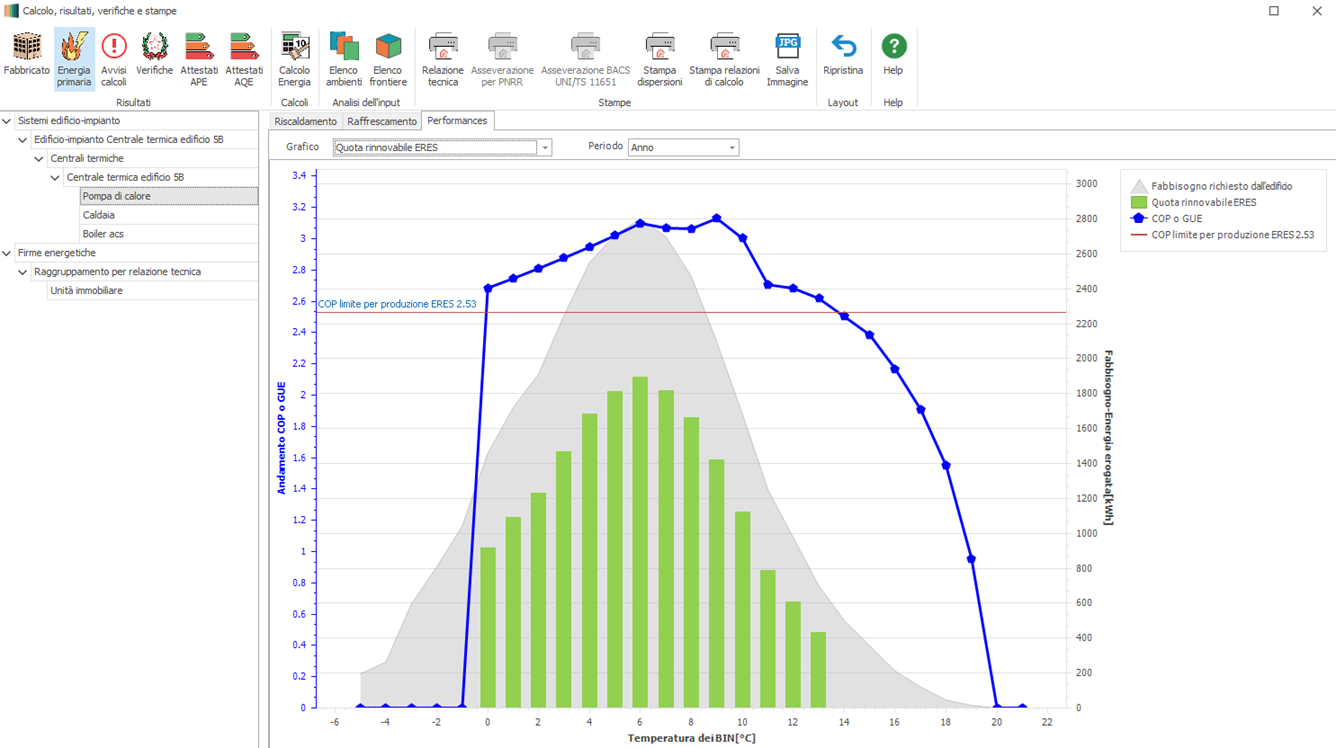

L'energia rinnovabile ERES erogata ai vari BIN di funzionamento dalle pompe di calore viene rappresentata solo se l'SPF (Seasonal Performance Factor) , ovvero il COP o il GUE su base stagionale,
supera il valore di 2,53 (corrispondente al rapporto tra l'indice di prestazione fissato da Ecolabel ovvero 1,15 e il valore del rendimento elettrico η sen pari 0,455).

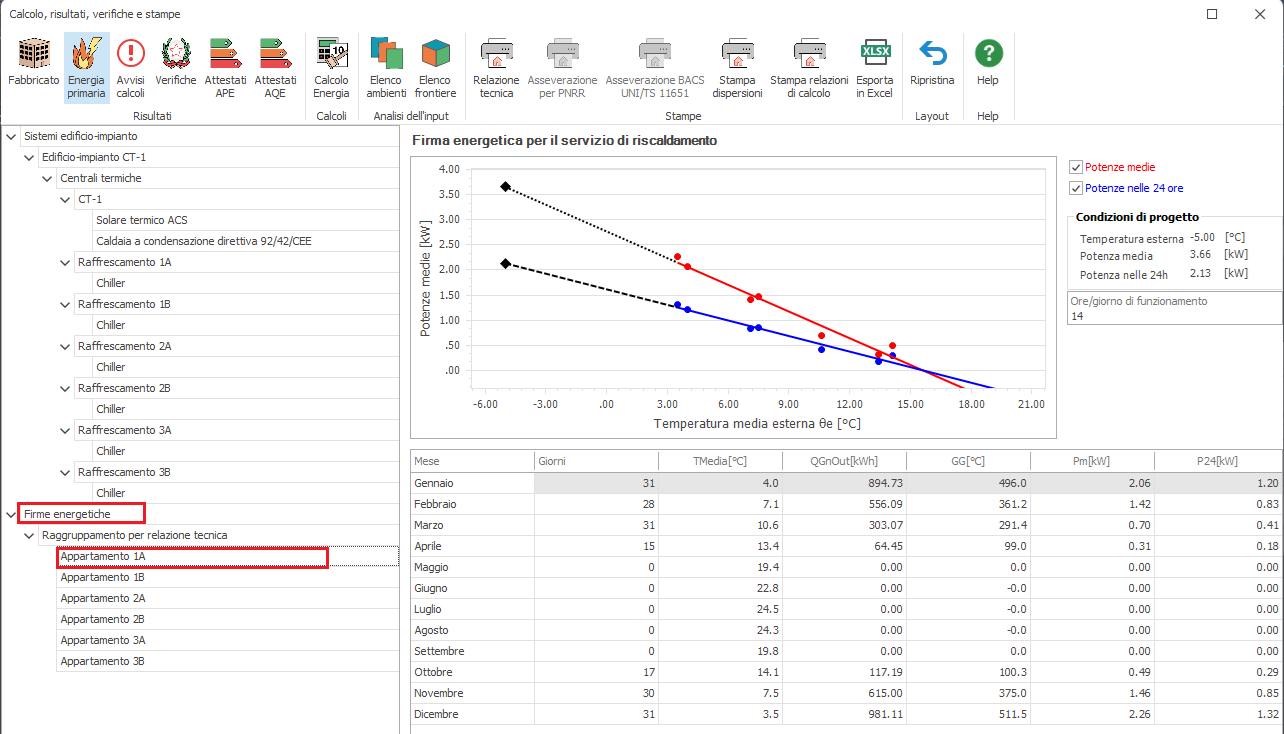

Firme energetiche
Per ciascuna unità immobiliare viene mostrata la firma energetica per il servizio di riscaldamento in funzione della temperatura media esterna.
