Scheda Centrali/Impianti - Creazione guidata

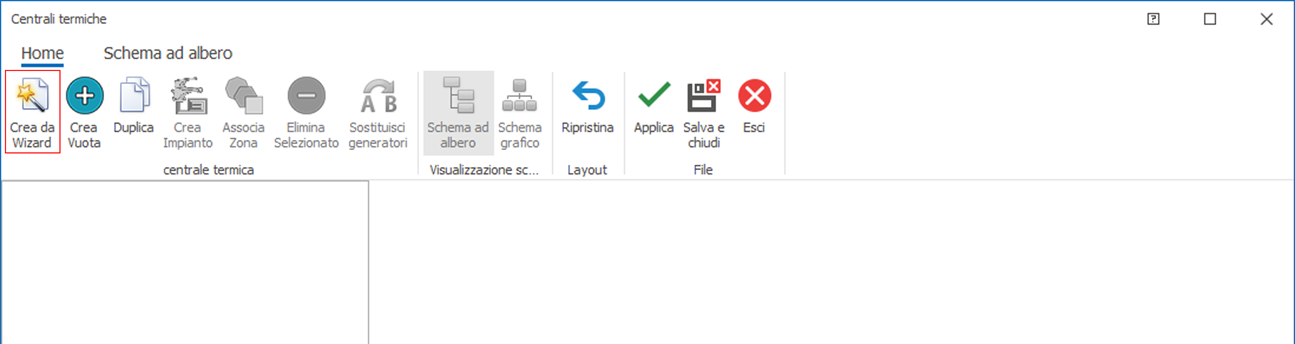

Cliccando sul pulsante "Crea
da Wizard" viene attivata la procedura
di creazione assistita della centrale termica: essa propone
una serie di assetti impiantistici predefiniti, corrispondenti
a soluzioni impiantistiche basilari.
Nello specifico il wizard permette
di creare le seguenti tipologie
:

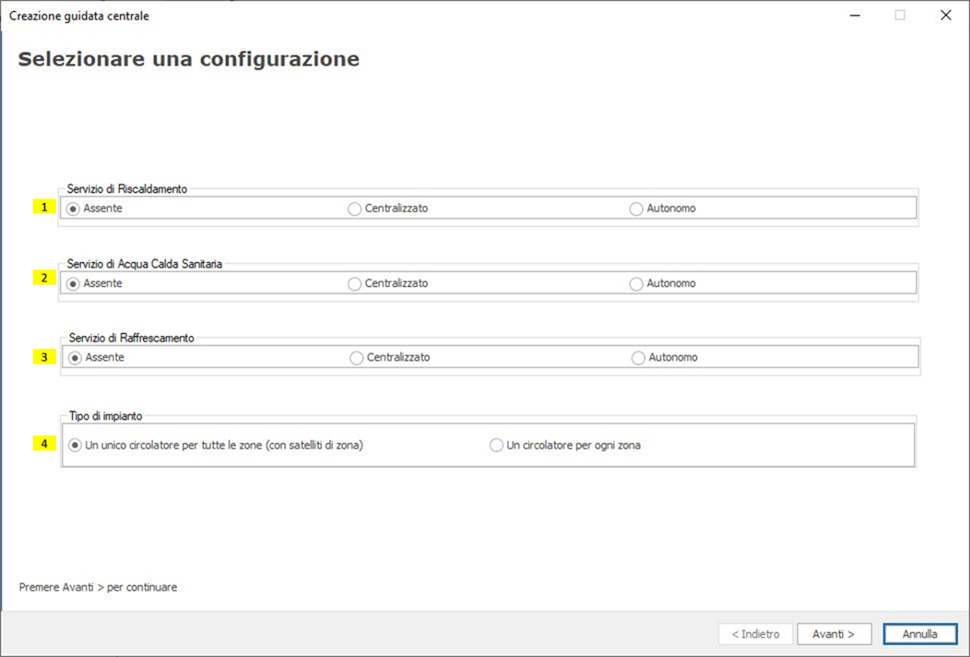

Nella prima pagina si seleziona una
configurazione che potrà poi essere generato come impianto centralizzato
o come una serie di impianti
autonomi al servizio delle singole unità immobiliari.
Gli schemi proposti sono semplici proprio
per permettere la creazione tramite procedura guidata;
sono anche gli schemi più diffusi nell’edilizia residenziale;,
le prime tre voci permettono di selezionare a secondo
del servizio:
1. Servizio
di Riscaldamento; 2. Servizio
di Acqua Calda Sanitaria; 3. Servizio
di Raffrescamento;
mentre la configurazione dell’impianto
può essere:
Assente:
Se quel determinato servizio non è presente all’interno
del progetto.
Centralizzato:
Selezionando la seconda opzione, il software applicherà
allo schema impiantistico prescelto una sola centrale
termica in cui verrà predisposto un impianto per tutti
i servizi coinvolti al quale saranno collegate tutte
le zone di tutte le unità immobiliari del progetto.
Autonomo:
Selezionando la seconda opzione il software applicherà
lo schema impiantistico prescelto a tante centrali
termiche quante sono le unità immobiliari del progetto
ed un impianto per tutti i servizi coinvolti a cui
connette le zone della unità immobiliare.
La quarta e ultima voce permette di
scegliere invece il Tipo
di impianto:
Un
unico circolatore per tutte le zone (con satelliti
di zona): In questo schema la
distribuzione avviene tramite una colonna montante
principale che adduce l’acqua calda ai satelliti di
distribuzione di zona muniti di circolatore e miscelatori
in modo da centrare la temperatura di utilizzo in
base ai terminali delle zone servite.
Un
circolatore per ogni zona: In questo schema
la distribuzione
è separata per ogni singola zona ed i circolatori
di zona sono posizionati in centrale termica ed azionati
dal termostato di zona.
Premere avanti per continuare nella
seconda ed ultima pagina che permette di impostare i componenti
della centrale termica utilizzati:
:
Il software richiederà di specificare,
rispettivamente come mostra la figura sovrastante Dati componenti, le
opzioni disponibili sono:
Tipo
di generatore per riscaldamento ed ACS: permette
di scegliere, nel caso di configurazione di impianto
riscaldamento e ACS centralizzati, il tipo di generazione
dei due servizi se Separata o Combinata.
Generatore
climatizzazione invernale: Questa sezione serve
per selezionare il tipo ed il modello di alimentazione
per il servizio di climatizzazione invernale. Il

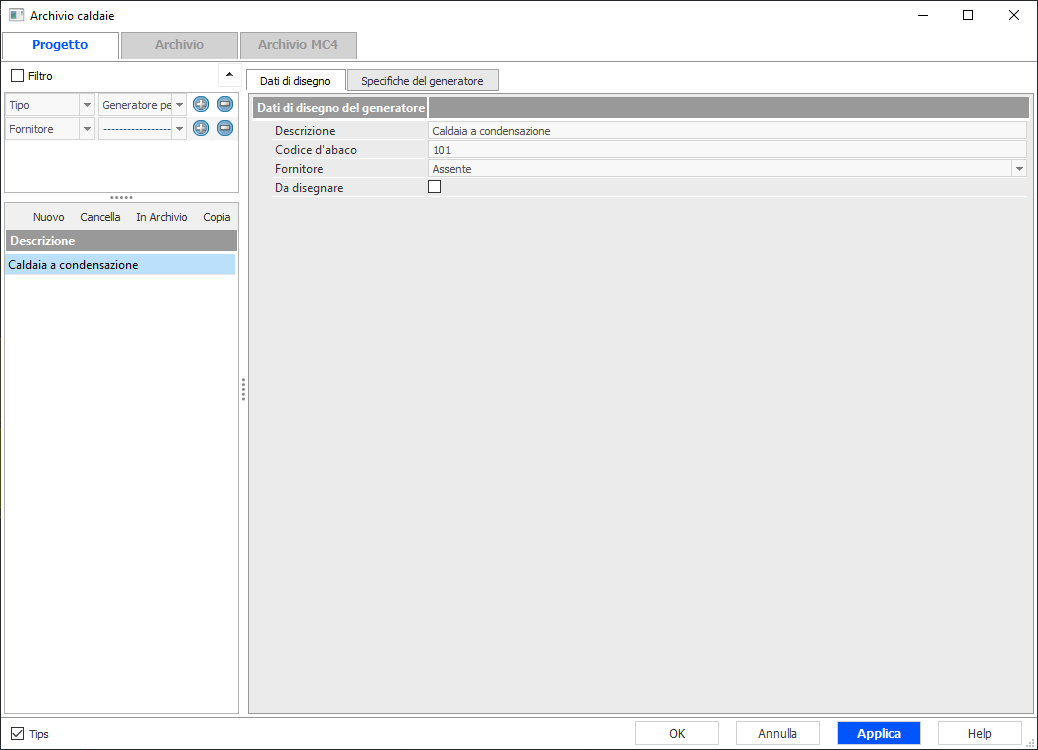

pulsante … permette di accedere all’Archivio
dei generatori corrispondente a quello selezionato,
qualora non sia già presente il modello caricato precedentemente
(vedi Figura sotto).
Generatore ACS: Questa
sezione serve per selezionare il tipo ed il modello
di alimentazione per il servizio di acqua calda sanitaria.
Il pulsante … permette di accedere all’archivio
corrispondente qualora non fosse già presente in progetto
un modello idoneo (vedi Fig. sopra).
Accumulo
ACS
o Con accumulo

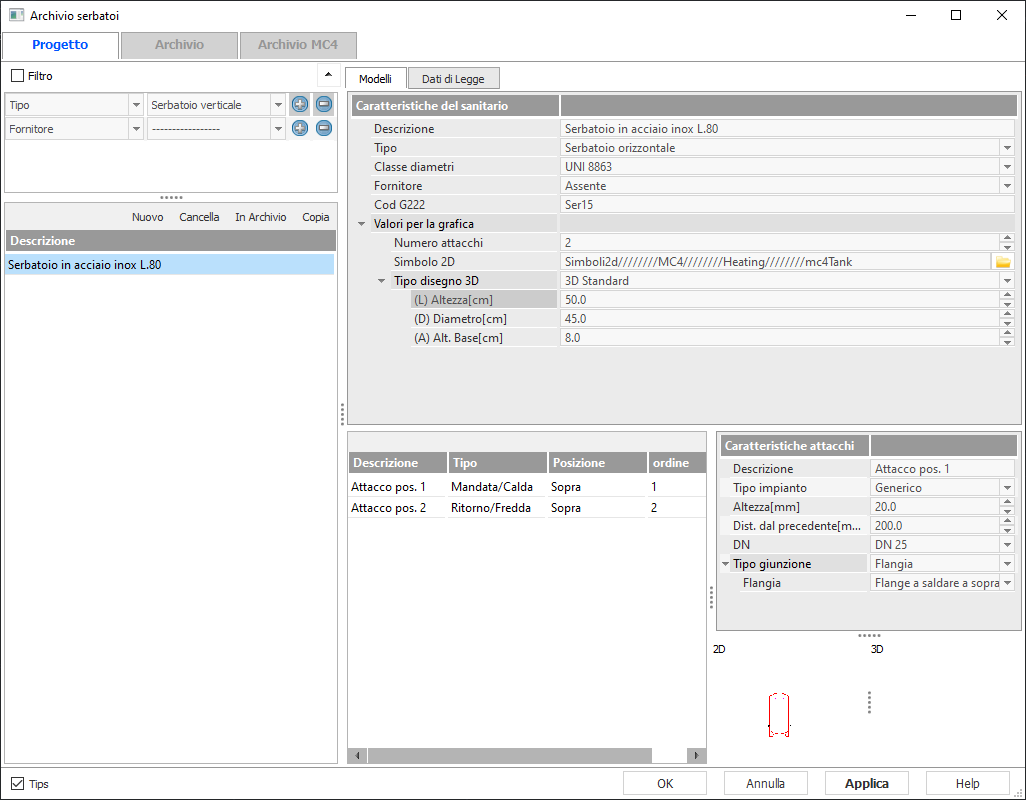

- Serbatoio di accumulo: Selezionare il tipo
ed il modello di serbatoio. Il pulsante ...
permette di accedere all’archivio corrispondente qualora
non fosse già presente in progetto un modello idoneo.
o Senza
accumulo: in
questo caso il programma inserisce un collettore.
Generatore
climatizzazione estiva: Questa sezione serve
per selezionare il tipo ed il modello di alimentazione
per il servizio di climatizzazione estivo. Il
pulsante … permette di accedere all’Archivio delle
Pompe di Calore,
qualora non sia già presente il modello caricato precedentemente.
Completata l'attribuzione del\i generatore\i
e dell'eventuale accumulo, cliccando sul tasto
Fine, il software procederà alla creazione dell'oggetto
"Centrale Termica",
all'inserimento degli impianti e alla loro associazione
alle zone impiantistiche, creazione di uno schema ad albero
e/o grafico dei componenti relativi alla centrale termica
o più schemi ad albero e/o grafici centrali termiche nel
caso di impianti autonomi.

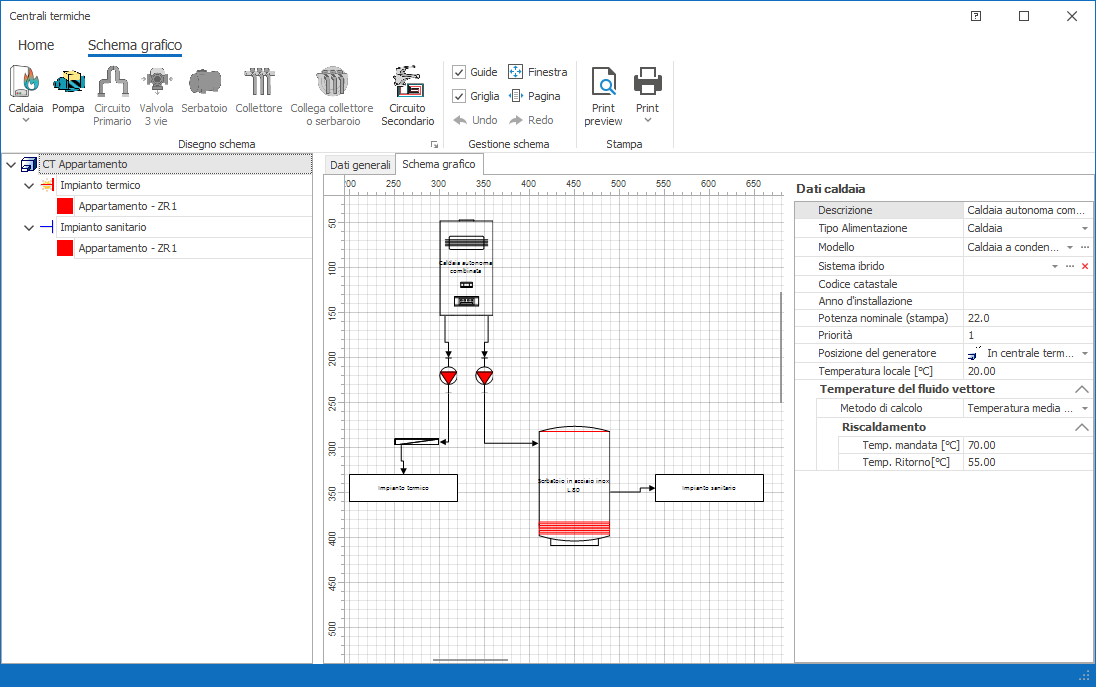

Esempio: Centrale termica con impianto centralizzato
creato dal Wizard - Schema Grafico

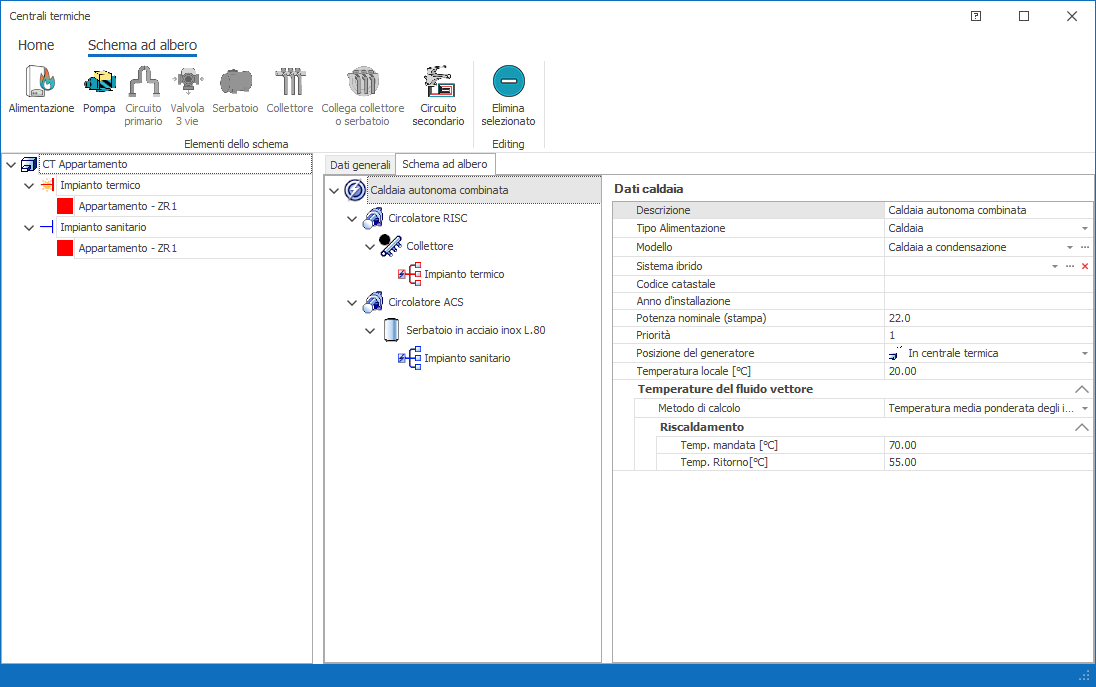

Esempio: Centrale
termica con impianto centralizzato creati dal Wizard -
Schema ad Albero
