Ripartizione energia elettrica : Impianti Fotovoltaici
Per definire un impianto solare fotovoltaico è possibile ricorrere a tre modalità:

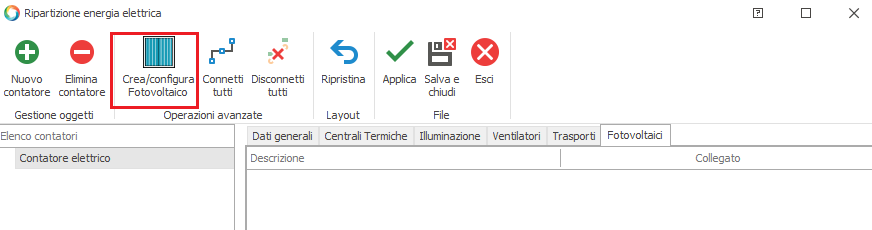

- Cliccare sul pulsante "Crea/Configura Fotovoltaico ..." all'interno della maschera Ripartizione energia elettrica:

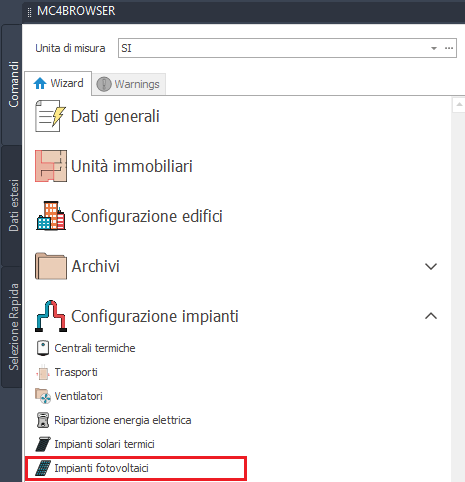

- Cliccare sul pulsante Impianti fotovoltaici presente nella barra laterale MC4BROWSER.

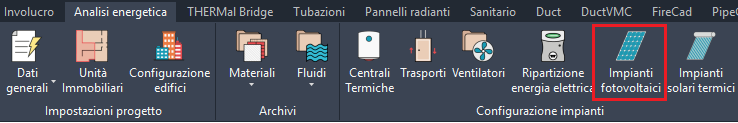

3. Cliccare sul pulsante Impianti fotovoltaici presente nella barra superiore dei comandi, scheda Analisi energetica.

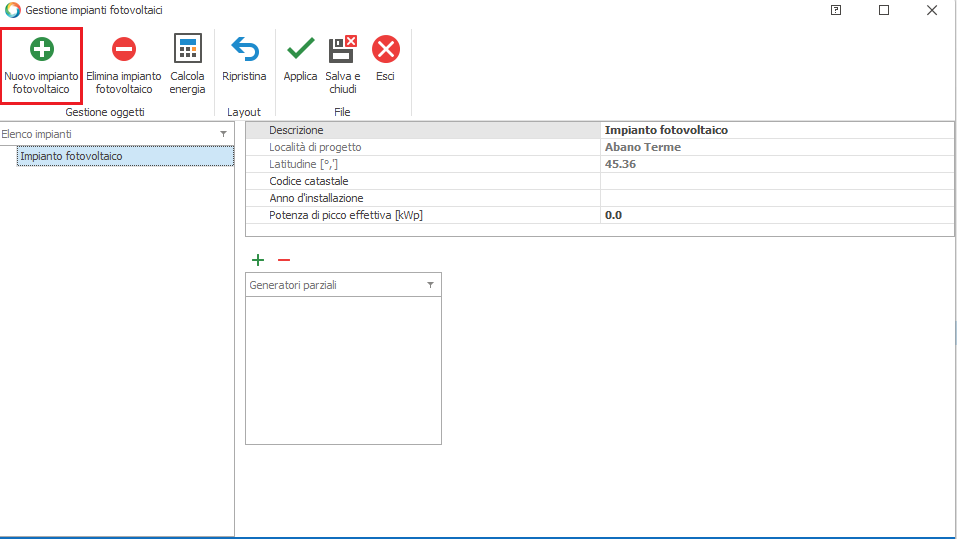

Nella maschera principale del menu l'utente provvede alla creazione di un nuovo progetto solare cliccando sul tasto <Nuovo Impianto fotovoltaico>.
Nella colonna di sinistra viene aggiunto un nuovo elemento di denominazione provvisoria ("Nuovo impianto fotovoltaico"); nella sezione di destra, in corrispondenza della voce "Descrizione", in luogo
della denominazione provvisoria, l'utente inserirà la denominazione desiderata.
La località di progetto viene invece impostata in automatico dal programma in quanto coincidente con quella del progetto energetico complessivo; in automatico viene visualizzata anche la latitudine della località.
Codice catastale: campo dove inserire il codice catastale che è stato assegnato all'impianto stesso e che deve essere apposto sul libretto. Necessario per la compilazione dell'A.P.E.
Anno d'installazione: Inserire l'anno di installazione dell’impianto. Necessario per la compilazione dell’A.P.E.
Potenza di picco effettività [kWp]: Potenza di picco effettivo del generatore parziale. Necessario per la compilazione dell’A.P.E.

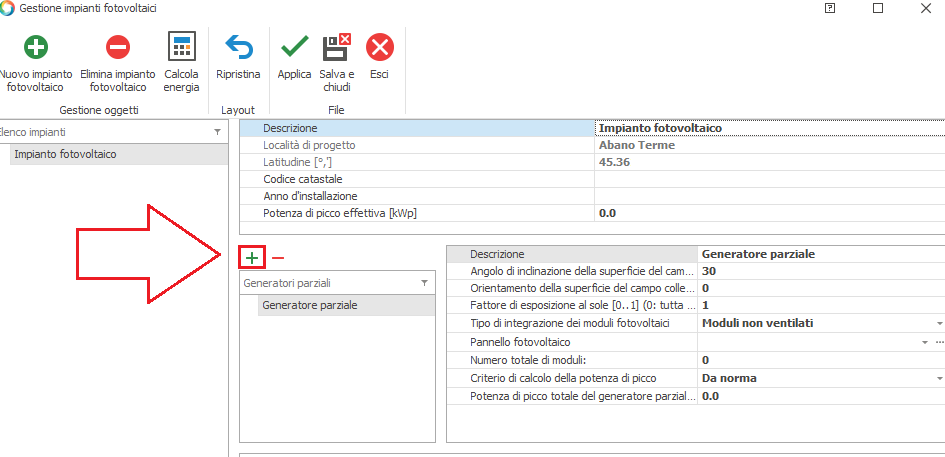

Per aggiungere un generatore parziale occorre cliccare sul tasto <+> (è necessario inserirne uno per ogni esposizione ed inclinazione del campo solare)
.Verrà aggiunta un nuova voce in dipendenza dell'impianto solare.
Nella parte inferiore della maschera il programma mostra la
tabella con i valori di produzione mensile di energia elettrica
dell'impianto; a tal fine occorre completare la configurazione
dell'impianto, tramite l'inserimento dei generatori parziali,
e quindi, in questa stessa maschera, cliccare sul pulsante
<Ricalcola>.
Per ciascun generatore si potranno compilare i campi:
Descrizione
: in luogo della denominazione alfanumerica provvisoria, l'utente
inserirà la denominazione desiderata.
Angolo di inclinazione della superficie del campo:
per angolo di inclinazione si intende l'angolo formato rispetto
al piano orizzontale;
Orientamento della superficie del campo collettori :con 0° si intende il Sud geografico; inserendo valori positivi si procede verso Ovest (angolo di 90°), inserendo valori negativi si procede verso Est (angolo di -90°).
Fattore di esposizione al sole [0..1] : permette di specificare la presenza di un ombreggiamento parziale in grado di limitare la produttività dell'impianto fotovoltaico. Il valore unitario sta a significare che il campo solare è totalmente esposto alla radiazione solare, un valore nullo sta a significare che il campo solare è completamente in ombra, con produzione nulla; la produzione varia linearmente con il valore assunto dal fattore di esposizione.
Tipo di
integrazione dei moduli fotovoltaici : occorre specificare,
in funzione del posizionamento dei moduli e della loro integrazione
rispetto all'involucro edilizio, il tipo di ventilazione del
pannello fotovoltaico; le opzioni disponibili sono (1) Moduli
non ventilati, (2) Moduli moderatamente ventilati e (3) Moduli
molto ventilati o con ventilazione forzata; questa scelta
imposta il valore fpv di efficienza del pannello
(cfr: Prospetto 10 UNI/
TS 11300-4).
Pannello fotovoltaico : selezionare dall'archivio
dei pannelli il modello che deve essere utilizzato nel generatore
parziale. Questa scelta definisce implicitamente la tecnologia
di costruzione delle celle fotovoltaiche (silicio monocristallino,
silicio multicristallino, film sottile di silicio amorfo,
etc..) e la sua potenza di picco.
Numero totale di moduli :occorre definire
il numero di moduli per calcolare la potenza di picco prodotto
dal generatore parziale.
Criterio di calcolo della potenza di picco : sono disponibili due opzioni: 1) Da norma 2) Fornita dal costruttore
La potenza di picco Wpv è riferita alle condizioni di prova. Se il suo valore è dichiarato dal produttore si opterà per l'opzione 2): il software determinerà tale potenza a partire dal valore della potenza nominale di picco del singolo pannello (espressa in [W]) specificata nella sezione "Caratteristiche elettriche" del pannello in Archivio dei pannelli fotovoltaici , moltiplicandola per il numero di moduli (e dividendo quindi il risultato per 1000); il risultato verrà mostrato all'interno del box sottostante Potenza totale di picco del generatore parziale (kWp).
Se esso non è noto a priori, può essere calcolata adottando l'opzione 1) Da norma; in tal caso il software applica la formula 29 della norma UNI/ TS 11300-4 e si avvale sia del prospetto 11 della norma stessa (sulla scorta della tipologia di costruzione delle celle fotovoltaiche specificata nell'archivio dei pannelli fotovoltaici) sia del Numero totale di moduli specificato dall'utente.
In tal caso il software, nel box sottostante Potenza totale di picco del generatore parziale (kWp), fornisce l'esito del calcolo in termini di prodotto Kpv x A pv , dove Apv [m2] è la superficie di captazione dell'impianto fotovoltaico al netto del telaio.

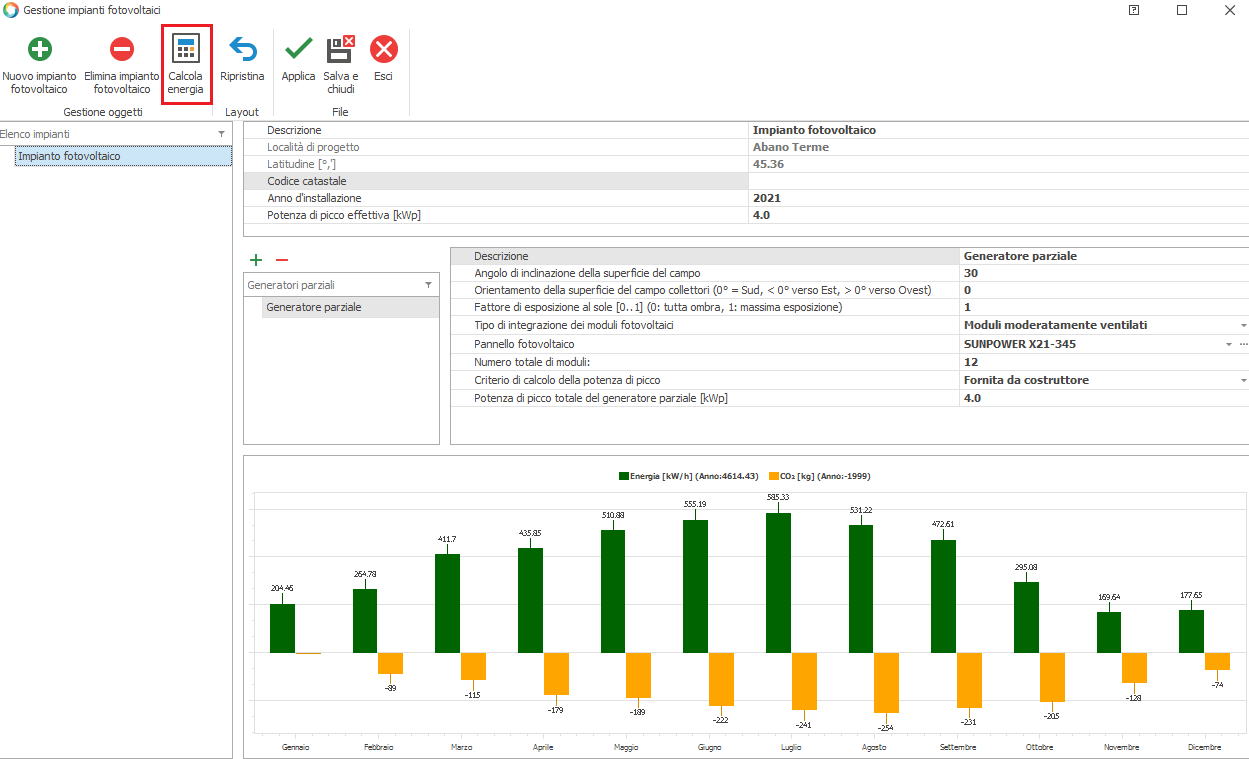

Inseriti i dati di progetto,cliccando sul tasto <Calcola
energia> all'interno della barra superiore dei
comandi, il software determinerà la produzione elettrica
mensile e la visualizzerà nella tabella
inferiore unitamente al conseguente risparmio mensile di emissioni di CO2 .
N.B. : l'energia elettrica prodotta dai moduli fotovoltaici, ma vale anche per le unità cogeneratrici, appartenenti ad una centrale elettrica viene ripartita, in maniera proporzionale ai fabbisogni come previsto dalla UNI/TS 11300-5:2016, tra i vari servizi soddisfatti dalla centrale elettrica. Quindi se la centrale elettrica presenta più centrali termiche, impianti termici autonomi, ed uno o più campi fotovoltaici, tutta l'energia elettrica prodotta dai campi fotovoltaici andrà a soddisfare il fabbisogno di energia elettrica delle varie centrali termiche, proporzionalmente ai loro fabbisogni. |

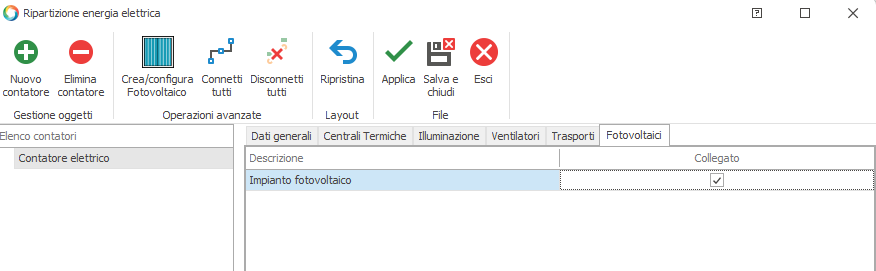

Apponendo il segno di spunta nel check box Collegato si collega l'impianto fotovoltaico scelto al "Contatore" precedentemente selezionato.
Connetti tutti : cliccando su questa voce tutti i sistemi fotovoltaici in progetto vengono collegati al "Contatore" attualmente selezionato.
Disconnetti
tutti : cliccando su questa voce tutti i sistemi
fotovoltaici attualmente collegati al "Contatore"
selezionato vengono scollegati
