SERVIZIO DI ILLUMINAZIONE
Introduzione
Il calcolo del fabbisogno energetico riferito al servizio di Illuminazione avviene sulla base della norma UNI EN 15193:2008.
Ai fini del rispetto dei requisiti normativi è possibile avvalersi di quanto disciplinato dall'Appendice D della norma UNI/TS 11300-2 :2019 che assume la funzione di Linea Guida ai fini di un calcolo convenzionale (approcci A.1 ed A.2).
Sulla base di quanto precisato al paragrafo D.1 della UNI/TS 11300-2 :2019, la valutazione del fabbisogno di energia elettrica per il servizio di illuminazione si esegue solo per gli edifici d'uso non residenziale.
Nell'ambito di una valutazione di progetto (approccio A.1) o standard (approccio A.2), il calcolo coinvolge tutti gli ambienti interni, siano essi climatizzati o non climatizzati, ma non riguarda aree esterne di pertinenza esclusiva dell'edificio ( che vengono considerate solo in caso di diagnosi energetica od approccio A.3).
Nella centrale elettrica la presenza del servizio di illuminazione per una determinata unità immobiliare si definisce accedendo alla pagina Illuminazione della Centrale Elettrica che fornirà l'energia elettrica ed apponendo il segno di spunta in corrispondenza del check box Collegata.
Relativamente al fabbisogno energetico delle aree comuni, esso viene ripartito tra le varie unità immobiliari secondo la procedura indicata nel capitolo 7 della UNI/TS11300-5:2016: "in proporzione alla superficie utile di ciascuna unità immobiliare."
Per la valutazione del fabbisogno di energia elettrica di ambienti interni la UNI/TS 11300-2:2019 raccomanda l'adozione completa della UNI EN 15193; in sostituzione della tabelle informative contenute in quest'ultima si suggerisce altresì l'impiego dei dati convenzionali contenuti nelle tabelle e prospetti dell'appendice D della UNI/TS 11300-2:2019. Tali prospetti sono incorporati integralmente in Mc4Suite.
Dati per il servizio di illuminazione
I parametri richiesti per il calcolo del fabbisogno energetico per il servizio di illuminazione sono ubicati fondamentalmente:
- nella scheda di definizione dell'unità immobiliare
- nel modello di zona.
- nei dati estesi dell'ambiente
Dati per il servizio di illuminazione - Unità immobiliare

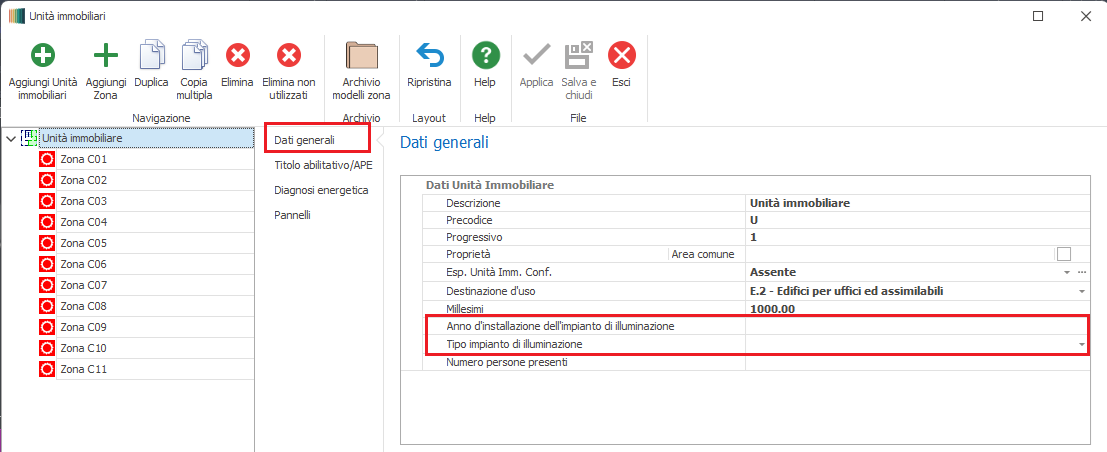

A livello di unità immobiliare, i parametri da specificare sono collocati nelle schede "Dati generali" e "Titolo abilitativo/APE":
Anno d'installazione dell'impianto di illuminazione: inserire l'anno in cui è stato realizzato l'impianto di installazione. Tale dato è funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.
Periodo operativo nelle ore diurne [h/anno]: il valore è desumibile, in funzione della destinazione d'uso, tramite il wizard richiamabile con il tasto posto all'estremità sinistra (riproducente il prospetto D.1 della UNI/TS 11300-2).
Periodo operativo nelle ore notturne [h/anno]: il valore è desumibile, in funzione della destinazione d'uso, tramite il wizard richiamabile con il tasto posto all'estremità sinistra (riproducente il prospetto D.1 della UNI/TS 11300-2).
Dati per il servizio di illuminazione - Modello di zona
A livello di modello di zona, i parametri da specificare sono:
Potenza totale installata [W/m2] : equivale alla potenza elettrica specifica dei sistemi di illuminazione presenti nei locali della zona in oggetto.
| N.B.: tale valore, a livello di dati estesi degli ambienti, viene moltiplicato per la superficie del singolo locale. |
Fattore di non occupazione [0..1] : rappresenta la frazione di tempo nel quale lo spazio è occupato; equivale al Fattore di Assenza FA definito al paragrafo D.4.3 della UNI/TS 11300-2 che elenca i fattori in funzione della categoria d'uso dell'immobile nell'ambito del prospetto D.2. Il prospetto viene attivato cliccando sul pulsante posto nell'estremità destra.
Illuminamento mantenuto [Lux] : occorre indicare il valore di illuminamento della sorgente luminosa presente in ambiente; il parametro è funzionale alla determinazione del Fattore di disponibilità di luce diurna.
Indice di profondità IDe : tale parametro è impiegato nell'ambito della definizione del fattore di luce diurna Dc (determinabile secondo la formula C.7 dell' appendice C della UNI EN 15193:2008).
IDe = aD / ( hLi - hTa) dove aD è la profondità dell'ambiente illuminato, hLi è l'altezza misurata tra sommità superiore delle aperture dei serramenti e il pavimento, hTa è l'altezza misurata tra bordo inferiore delle aperture dei serramenti e il pavimento.
Indice di ostruzione Io : tale parametro è impiegato nell'ambito della definizione del fattore di luce diurna Dc. Esso dipende dai vari ostacoli che impediscono alla luce diurna l'ingresso in ambiente ed è determinabile secondo la formula C.8 dell' appendice C della UNI EN 15193:2008).
Trasmissione emisferica diretta della finestratura : corrisponde al parametro τD65 della UNI EN 15193, coinvolto nella determinazione del fattore della luce diurna D; attraverso il tasto posto nell'estremità destra si attiva il wizard che propone i valori previsti per questo parametro dal prospetto C.1a della UNI EN 15193 in funzione del tipo di vetro.
Vetrate autopulenti : il campo influenza il valore del parametro k2 , coinvolto nella determinazione del fattore della luce diurna D e tiene conto dello sporco presente sulla vetratura; per vetrature autopulenti è pari a 1,0, in caso contrario viene assunto pari a 0,8.
Fattore di correzione per incidenza non perpendicolare :corrisponde al parametro k3 , coinvolto nella determinazione del fattore della luce diurna D. Il valore 0,85 si applica per vetrature normali; per altre tipologie di vetro si possono impiegare i valori suggeriti dal prospetto C.1a della UNI EN 15193.
Modalità di attivazione : prevede due opzioni 1) attivazione centrale 2) attivazione locale a seconda della modalità di gestione del sistema di illuminazione nell'ambiente.
Controllo sistema illuminazione artificiale : prevede le due opzioni 1) Automatica, dipendente dalla luce diurna 2) Manuale a seconda della modalità di attivazione dei sistemi di illuminazione nell'ambiente.
Orario operativo : prevede le sue opzioni 1) Prolungato 2) Dalle 8:00 alle 17:00 in base al tipo di occupazione o attività svolta nell'ambiente. Il parametro è funzionale alla determinazione del Fattore di disponibilità di luce diurna.
Fattore di illuminamento costante : prevede le due opzioni 1) Senza controllo dell'illuminamento costante , 2) Con controllo dell'illuminamento costante a seconda del sistema presente in ambiente.
Sistema di controllo illuminazione : prevede le sei opzioni:
1) Accensione e spegnimento manuale
2) Accensione e spegnimento manuale più ulteriore segnale di spegnimento generale automatico
3) Accensione automatica / Regolazione automatica
4) Accensione e spegnimento automatico
5) Accensione manuale, regolazione e spegnimento automatico
6) Accensione manuale, spegnimento automatico.
Dati per il servizio di illuminazione - Dati estesi dell'ambiente
A livello di ambiente, nel contesto dei relativi Dati estesi, vengono di fatto replicati i valori presenti nel corrispondente modello di zona. Ciò consente quindi di modificare, a livello di singolo locale, i valori attribuiti all'intera zona.
Per procedere all'imposizione dei parametri di illuminazione a livello di singolo ambiente occorre porre il segno di spunta in corrispondenza della voce "Dati fissati".
Le eventuali modifiche devono essere confermate mediante la pressione del tasto "Applica".
Si osservi che in questo caso il valore di "Potenza totale installata [W]" è espresso in [W] secondo due possibili modalità:
1) acquisizione del valore di Potenza totale installata [W/m2] compilato all'interno del relativo modello di zona : in tal caso il software provvederà in automatico a determinare tale campo come prodotto della potenza specifica [W/m2] per la superficie del locale [m2]
2) imposizione del valore di potenza totale : a prescindere dalla compilazione del campo Potenza totale installata [W/m2] contenuto nel modello di zona, l'utente può assegnare un valore di potenza [W] relativo al singolo ambiente.
