SERVIZIO DI TRASPORTO - MONTACARICHI \ MONTAUTO

Dati per gli impianti

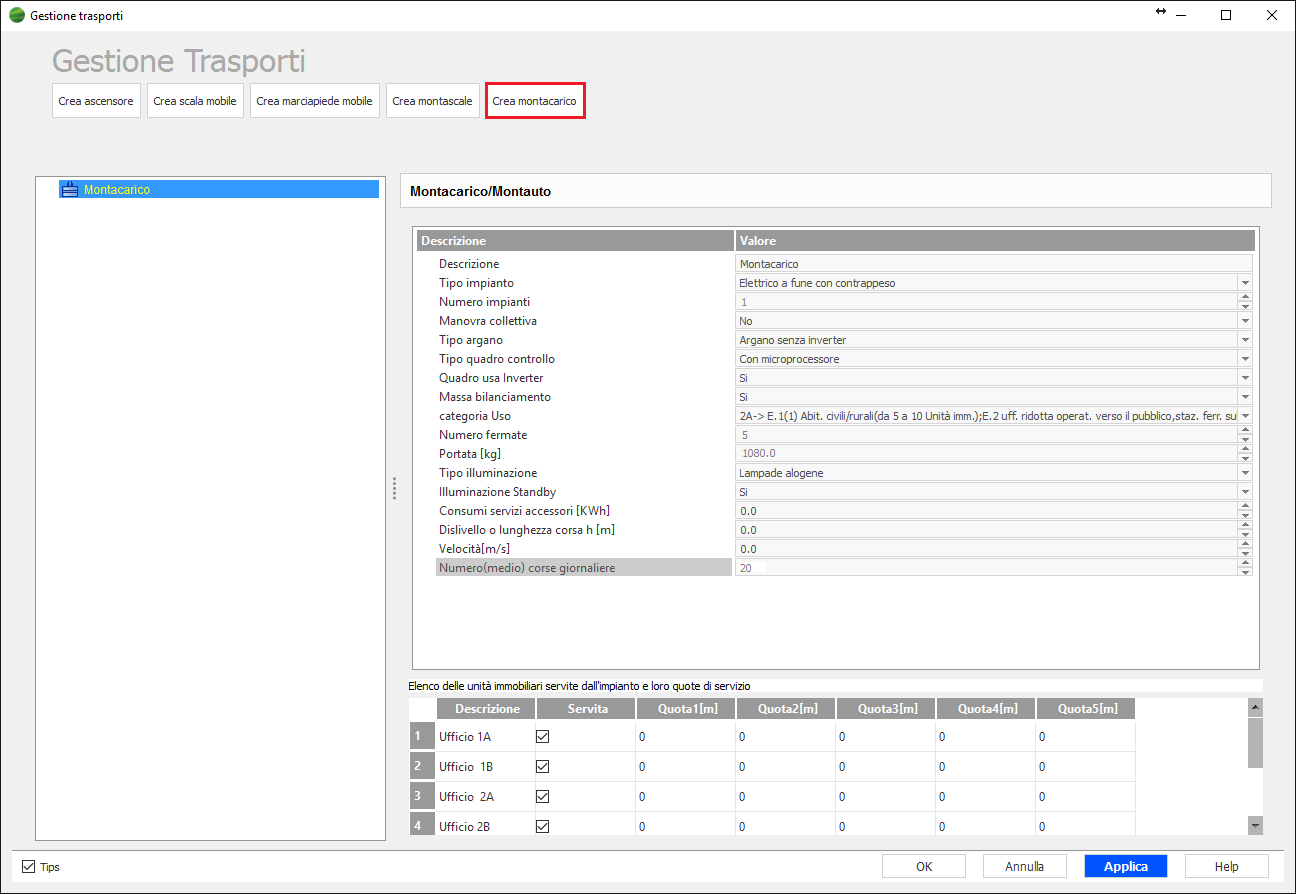

TRASP_5

Per inserire un nuovo impianto montacarichi o montauto occorre cliccare sul pulsante "Crea montacarichi" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di sinistra.

Una volta selezionato l'elemento, nella sezione di destra si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di enegia elettrica.

Nello specifico:

Descrizione : in tale campo si inserisce la denominazione dell'impianto.

Tipo impianto : prevede le opzioni 1) Elettrico a fune con contrappeso, 2) Elettrico a fune ad argano agganciato, 3) Idraulico

Numero impianti : in presenza di una molteplicità di impianti identici, occorre indicarne il numero.

Manovra collettiva : in questo campo si specifica se l'impianto è gestito in modalità di manovra collettiva (rappresenta il funzionamento di uno o più ascensori che possono rispondere ad una chiamata ai piani anche durante una corsa, in funzione delle impostazioni del gruppo di manovra).

Tipo argano : in presenza di impianto elettrico a fune con contrappeso, occorre specificare se il motore elettrico sia dotato di argano (con o senza inverter) o di tipo gearless (con inverter). L'inverter è anche chiamato azionamento VVVF.

Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore

Quadro usa inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Massa bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occore specificare se sia presente, o meno, una massa di bilanciamento.

Categoria d'uso : le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6.

Numero di fermate : occorre indicare il numero complessivo di fermate dell'impianto

Portata [kg] : portata complessiva dell'impianto

Tipo di illuminazione : occorre indicare la tipologia di illuminazione della cabina dell'ascensore; prevede le opzioni

Lampade ad incandescenza tradizionali
Lampade fluorescenti tradizionali
Lampade fluorescenti ad alta efficienza
Lampade alogene
Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre indicare se è previsto, o meno, lo spegnimento

in fase di sosta al piano.

Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cbaina dell'ascensore (determinato sulla base della documentazione

allegata ai dispositivi).

Dislivello o lunghezza corsa h [m] : per gli ascensori occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani)

Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.

Nella sezione inferiore viene riportato l'elenco delle unità immobiliari presenti nello stabile; per ciascuno occorre indicare se risulta servita dall'impianto sopra descritto e a quali quote.

Numero medio di corse giornaliere c_d: il dato dev'essere fornito dal progettista in funzione delle esigenze di movimentazione dei carichi.
