SERVIZIO DI TRASPORTO - MONTASCALE \ PIATTAFORME ELEVATRICI




Dati per gli impianti

TRASP_4

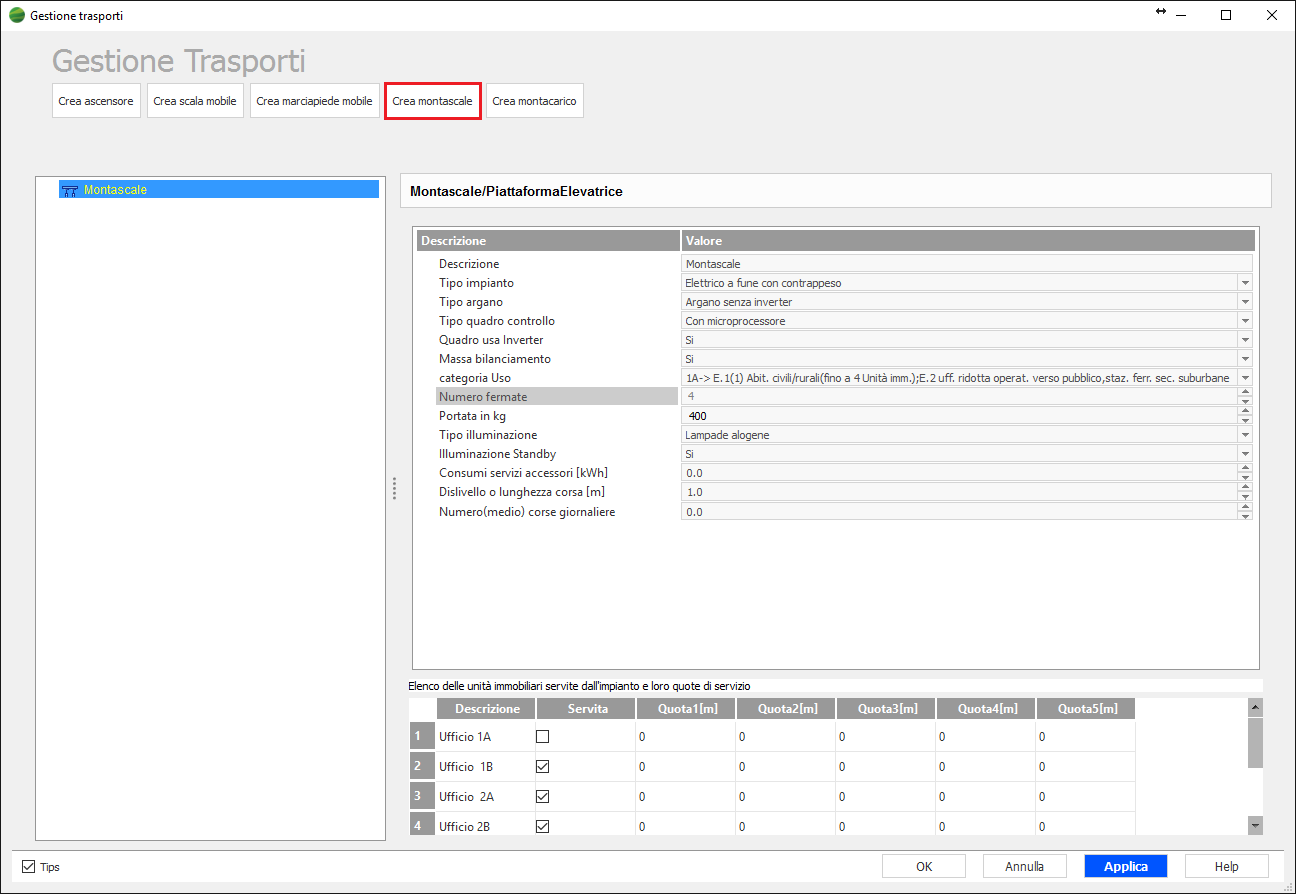

Per inserire un nuovo impianto montascale o piattaforma elevatrice occorre cliccare sul pulsante "Crea montascale" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di

sinistra.

Una volta selezionato l'elemento, nella sezione di destra si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di enegia elettrica.

Nello specifico:

Descrizione : in tale campo si inserisce la denominazione dell'impianto.

Tipo impianto : prevede le opzioni 1) Elettrico ad aderenza con argano, 2) Elettrico ad argano agganciato, 3) Elettrico con gruppo motoriduttore, 4) Idraulico

Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore

Quadro usa inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Massa bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occore specificare se sia presente, o meno, una massa di bilanciamento.

Categoria d'uso : le categorie proposte riproducono il prospetto 9 della UNI/TS 11300-6.

Portata [kg] : portata complessiva dell'impianto.

Tipo di illuminazione : occorre indicare la tipologia di illuminazione della cabina del montacarichi; prevede le opzioni

  • Lampade fluorescenti tradizionali

  • Lampade fluorescenti ad alta efficienza

  • Lampade alogene

  • Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre indicare se è previsto, o meno, lo spegnimento

in fase di sosta al piano.

Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cbaina dell'ascensore (determinato sulla base della documentazione

allegata ai dispositivi).

Dislivello o lunghezza corsa h [m] : per i montascale occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani).

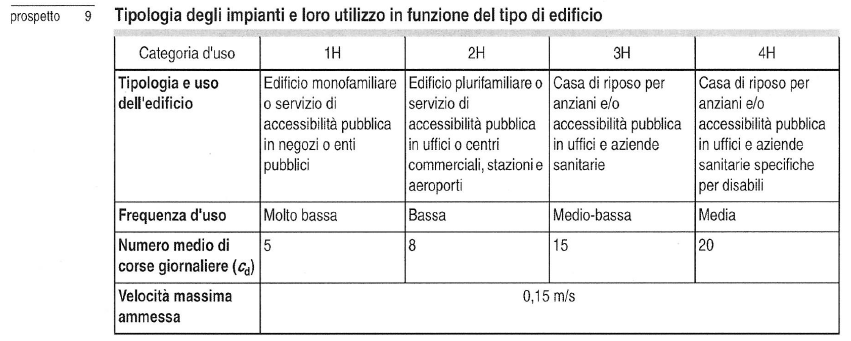

Numero medio di corse giornaliere: in mancanza di informazioni, si possono adottare i valori suggeriti dal prospetto 9 della UNI/TS 11300-6:2016 in funzione della categoria d'uso.

PROSP_9
