SERVIZIO DI TRASPORTO - ASCENSORI

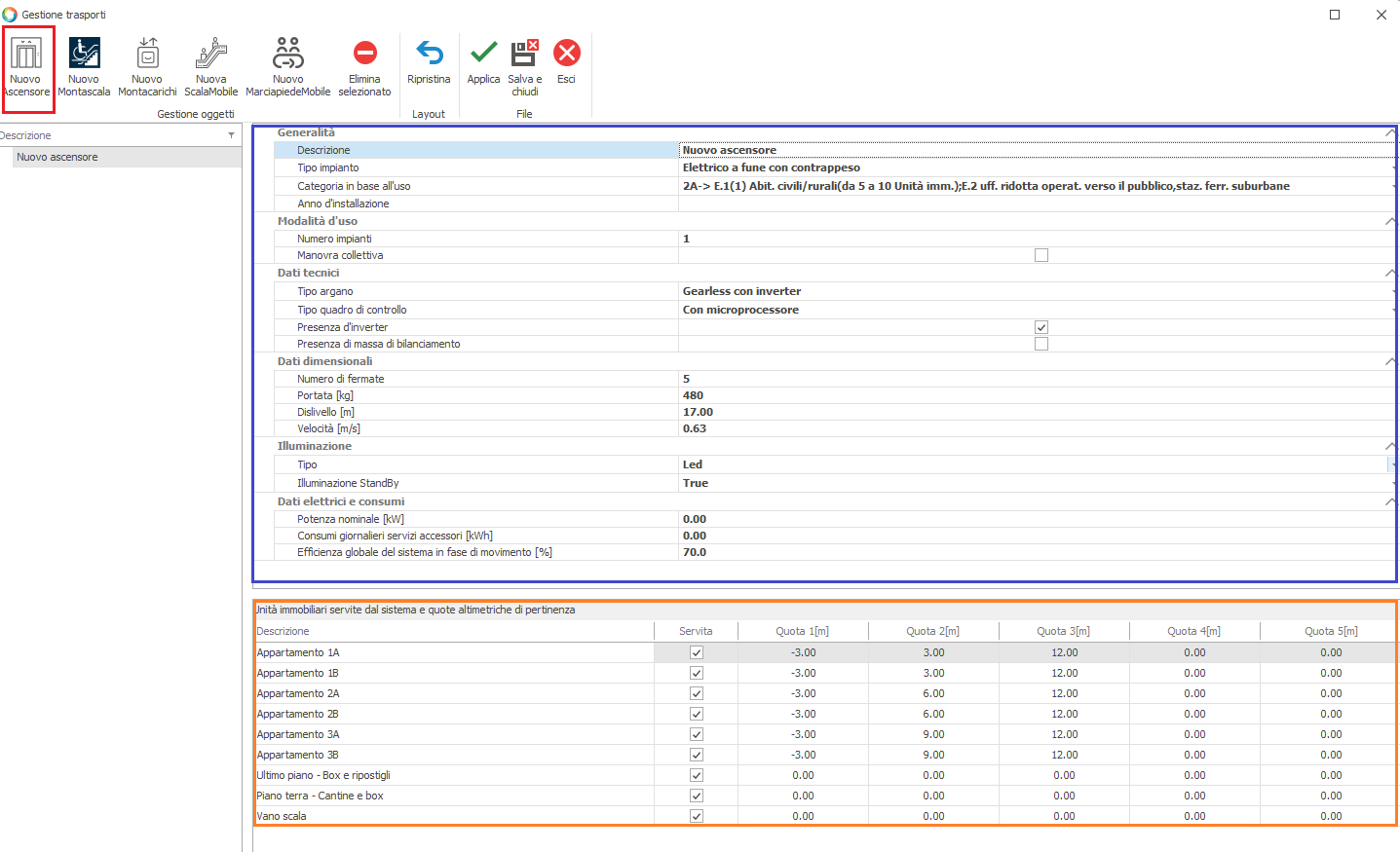

Per inserire un nuovo impianto ascensore occorre cliccare sul pulsante "Nuovo ascensore" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di sinistra.

Per eliminare un impianto esistente occorre cliccare su di esso con il tasto destro e scegliere la voce "Elimina selezionato".

Una volta selezionato l'elemento, nella sezione in alto a destra (evidenziata in blu) si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di energia elettrica.

Nello specifico:

Descrizione : in tale campo si inserisce la denominazione dell'impianto.

Tipo impianto : prevede le opzioni 1) Elettrico a fune con contrappeso, 2) Elettrico a fune ad argano agganciato, 3) Idraulico

Categoria in base all'uso : le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6.

Anno d'installazione: inserire il valore dell'anno d'installazione, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Numero impianti : in presenza di una molteplicità di impianti identici, occorre indicarne il numero.

Manovra collettiva : in questo campo si specifica se l'impianto è gestito in modalità di manovra collettiva (rappresenta il funzionamento di uno o più ascensori che possono rispondere ad una

chiamata ai piani anche durante una corsa, in funzione delle impostazioni del gruppo di manovra). In particolare l'opzione di manovra collettiva è da selezionare ogniqualvolta la chiamata al piano implica la movimentazione

contemporanea di tutti gli ascensori, da mantenere deselezionata se viene osservato il criterio opposto (movimentazione di un singolo ascensore).

Tipo argano : in presenza di impianto elettrico a fune con contrappeso, occorre specificare se il motore elettrico sia dotato di argano (con o senza inverter) o di tipo gearless (con inverter). L'inverter è

anche chiamato azionamento VVVF.

Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore

Presenza d' inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Presenza di massa di bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occorre specificare se sia presente, o meno, una massa di bilanciamento.

Numero di fermate : occorre indicare il numero complessivo di fermate dell'impianto

Portata [kg] : portata complessiva dell'impianto

Dislivello [m] : per gli ascensori occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani)

Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.

Illuminazione - Tipo : occorre indicare la tipologia di illuminazione della cabina dell'ascensore; prevede le opzioni

Lampade ad incandescenza tradizionali
Lampade fluorescenti tradizionali
Lampade fluorescenti ad alta efficienza
Lampade alogene
Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre indicare se è previsto, o meno, lo

spegnimento in fase di sosta al piano.

Potenza nominale dell'impianto [kW]: inserire il valore della potenza nominale, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Consumi giornalieri servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina dell'ascensore (determinato sulla base

della documentazione allegata ai dispositivi).

Efficienza globale del sistema in fase di movimento [%]: inserire il valore dell'efficienza globale di sistema, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica. Se il dato in oggetto non figura tra

quelli inclusi nei dati di targa dell'ascensore, si possono adottare i valori di efficienza globale in fase di movimento indicati dal prospetto 8 della UNI/TS 11300-6, riportati nella tabella sottostante:

Azionamento dell'ascensore	Tipo di motore	Efficienza globale in fase di movimento [%]
Impianti elettrici a fune con contrappeso	Argano senza inverter (velocità sino a 1m/s)	50
	Argano con inverter (velocità sino a 1m/s)	65
	Gearless con inverter (velocità sino a 1m/s)	70
	Gearless con inverter (velocità oltre 1m/s)	80
Impianto elettrico a fune ad argano agganciato		45
Impianto idraulico		45

Nella sezione in basso a destra (evidenziata in arancione) si procederà all'associazione del sistema di trasporto alle unità immobiliari servite.

Nella UNI/TS 11300-5:2016 è indicato che la ripartizione tra unità immobiliari avviene "per metà in proporzione al valore millesimale di proprietà delle singole unità immobiliari e per metà in misura

proporzionale all'altezza di ciascuna unità immobiliare dal suolo". Questo richiede che venga specificata l'altezza dal suolo di ogni unità immobiliare.

Se una unità immobiliare ha più ingressi, anche a quote diverse, allora occorre specificare le quote di tutti gli ingressi.

L'immagine precedente è stata compilata in modo da simulare la situazione di seguito descritta:

Tutti gli appartamenti hanno un garage interrato ad una quota di 3 metri sotto il livello del terreno.
Gli appartamenti 1A e 1B si trovano al piano primo ad una quota di 3 metri sopra il livello del terreno.
Gli appartamenti 2A e 2B si trovano al piano secondo ad una quota di 6 metri sopra il livello del terreno.
Gli appartamenti 3A e 3B si trovano al piano terzo ad una quota di 9 metri sopra il livello del terreno.
Tutti gli appartamenti hanno un ambiente sottotetto ad una quota di 12 metri sopra il livello del terreno.

L'ascensore serve tutte le unità immobiliari raggiungendo tutti i livelli dell'edificio.
