SERVIZIO DI TRASPORTO - MARCIAPIEDI MOBILI

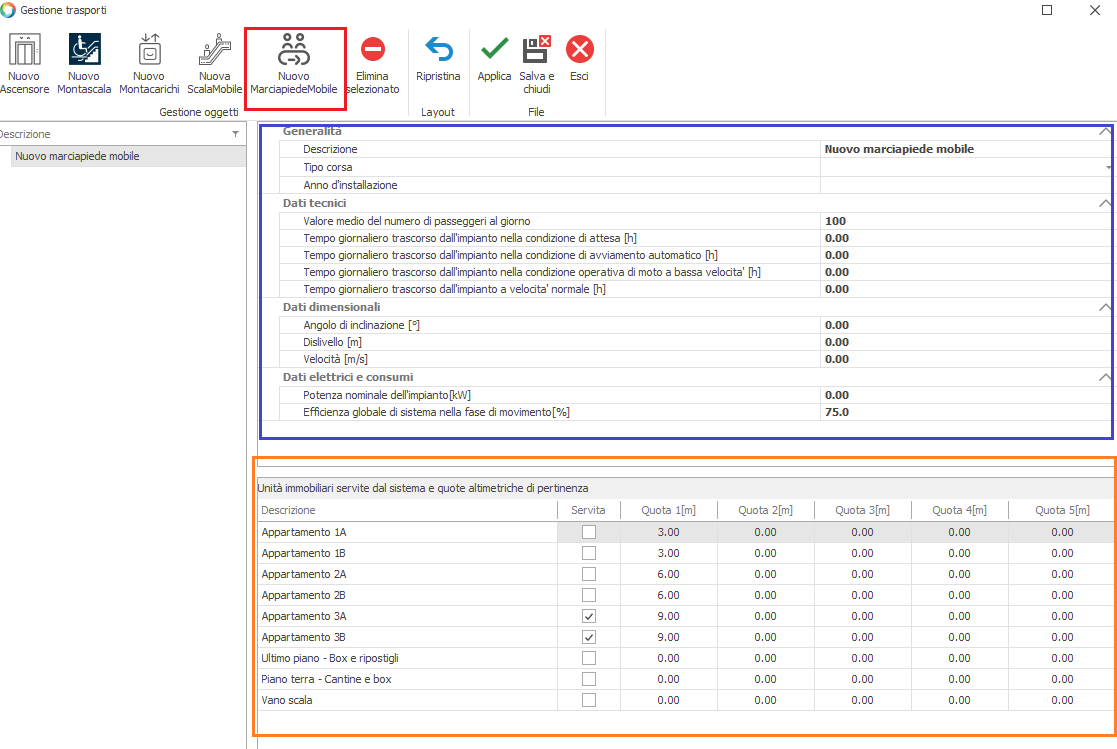

Per inserire un nuovo marciapiede mobili occorre cliccare sul pulsante "Nuovo marciapiede mobile" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di sinistra.

Per eliminare un impianto esistente occorre cliccare su di esso con il tasto destro e scegliere la voce "Elimina selezionato".

Una volta selezionato l'elemento, nella sezione in altro a destra, evidenziata in blu, si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di energia elettrica.

Nello specifico:

Descrizione : in tale campo si inserisce la denominazione dell'impianto.

Tipo corsa : prevede le opzioni 1) Salita, 2) Discesa 3) Orizzontale

Anno d'installazione: inserire il valore dell'anno d'installazione, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Valore medio del numero di passeggeri al giorno : occorre indicare il valore medio di passeggeri trasportati giornalmente (il prospetto 11 della UNI/TS 11300-6 fornisce valori di riferimento per varie

destinazioni d'uso).

PROSP_11

Tempo giornaliero trascorso dall’impianto nella condizione di attesa [h] : numero di ore giornaliere in cui l'impianto risulta in stato di quiete avviabile da personale autorizzato.

Tempo giornaliero trascorso dall’impianto nella condizione di avviamento automatico [h] : numero di ore giornaliere in cui l'impianto risulta in stato di quiete in attesa di avviamento automatico

all'arrivo di un passeggero.

Tempo giornaliero trascorso dall’impianto nella condizione di moto a bassa velocità [h] : numero di ore giornaliere in cui l'impianto risulta in stato di funzionamento a velocità ridotta

esclusivamente senza passeggeri.

Tempo giornaliero trascorso dall’impianto a velocità normale (condizione di moto ad alta velocità o nominale) [h] : numero di ore giornaliere in cui l'impianto risulta in stato di funzionamento a

velocità di progetto con o senza passeggeri.

Angolo di inclinazione : occorre specificare l'angolo di inclinazione dell'impianto (0° solo in caso di marciapiede mobile orizzontale).

Dislivello [m] : distanza verticale tra i piani serviti dal marciapiede mobile inclinato.

Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.

Potenza nominale dell'impianto [kW]: inserire il valore della potenza nominale, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Efficienza globale di sistema nella fase di movimento [%]: inserire il valore dell'efficienza globale di sistema, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Nella sezione in basso a destra,evidenziata in arancione, si procederà all'associazione del sistema di trasporto alle unità immobiliari servite, nella UNI/TS 11300-5:2016 è chiarito che la ripartizione tra

unità immobiliari avviene: "per metà in proporzione al valore millesimale di proprietà delle singole unità immobiliari e per metà in misura proporzionale all'altezza di ciascuna unità immobiliare dal suolo".

Questo richiede che venga specificata l'altezza dal suolo di ogni unità immobiliare.

Se una unità immobiliare ha più ingressi, anche a quote diverse, allora occorre specificare le quote di tutti gli ingressi.

L'immagine precedente è stata compilata in modo da simulare la situazione di seguito descritta:

Gli appartamenti 1A e 1B si trovano al piano primo ad una quota di 3 metri sopra il livello del terreno.
Gli appartamenti 2A e 2B si trovano al piano secondo ad una quota di 6 metri sopra il livello del terreno.
Gli appartamenti 3A e 3B si trovano al piano terzo ad una quota di 9 metri sopra il livello del terreno.

Il marciapiede mobile servirà solo le unità immobiliari: 3A e 3B.
