SERVIZIO DI TRASPORTO - MONTASCALE \ PIATTAFORME ELEVATRICI

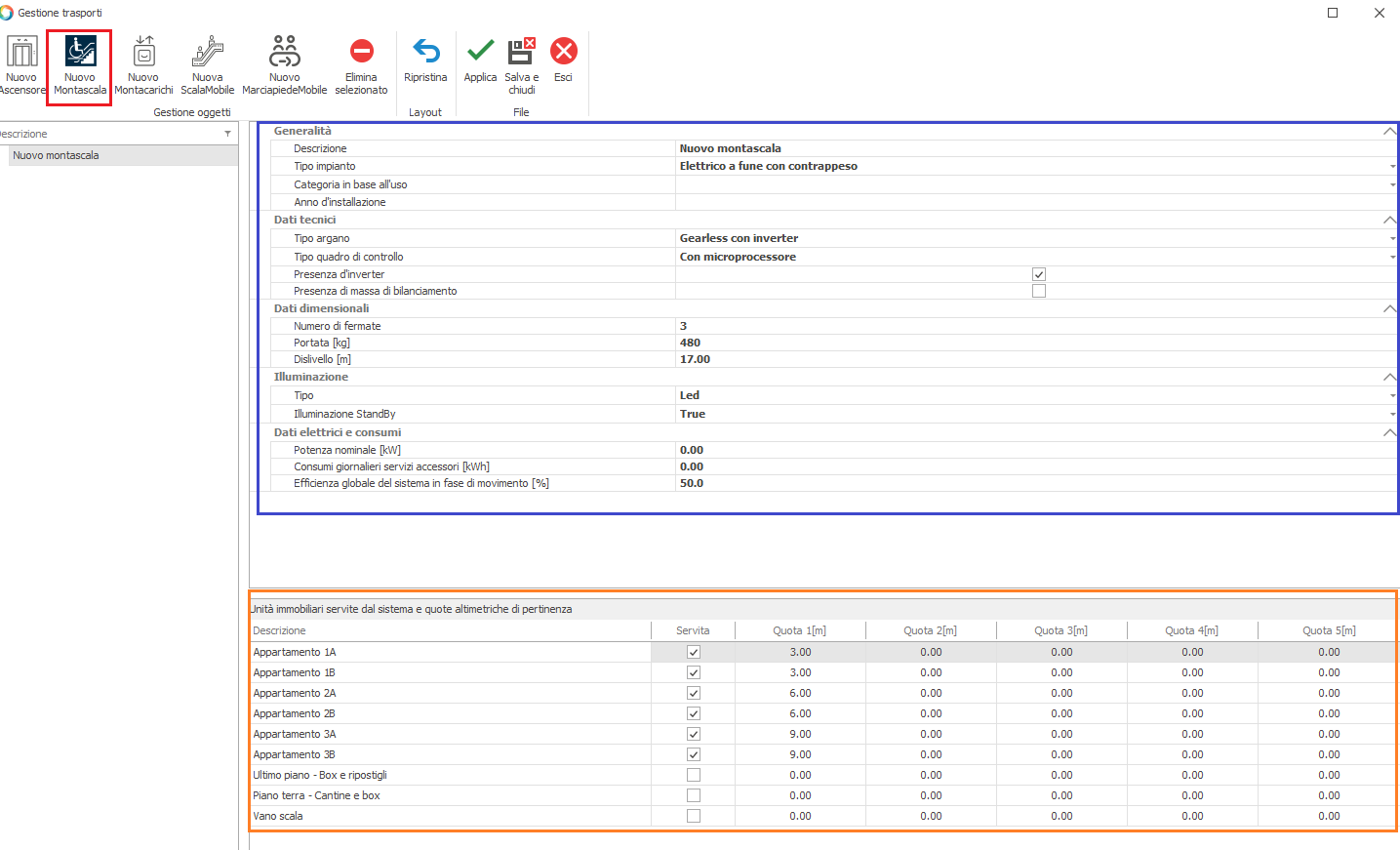

Per inserire un nuovo impianto montascale o piattaforma elevatrice occorre cliccare sul pulsante "Nuovo montascale" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di

sinistra. Per eliminare un impianto esistente occorre cliccare su di esso con il tasto destro e scegliere la voce "Elimina selezionato".

Una volta selezionato l'elemento, nella sezione in altro a destra, evidenziata in blu, si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di energia elettrica.

Nello specifico:

Descrizione : in tale campo si inserisce la denominazione dell'impianto.

Tipo impianto : prevede le opzioni 1) Elettrico ad aderenza con argano, 2) Elettrico ad argano agganciato, 3) Elettrico con gruppo motoriduttore, 4) Idraulico

Categoria in base all'uso : le categorie proposte riproducono il prospetto 9 della UNI/TS 11300-6.

PROSP_9

Anno d'installazione: inserire il valore dell'anno d'installazione, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Tipo quadro controllo : prevede le due opzioni 1) a relè 2) con microprocessore

Presenza d'inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Presenza di massa bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occorre specificare se sia presente, o meno, una massa di bilanciamento.

Portata [kg] : portata complessiva dell'impianto.

Dislivello [m] : per i montascale occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani).

Illuminazione - Tipo : occorre indicare la tipologia di illuminazione della cabina del montacarichi; prevede le opzioni

Lampade fluorescenti tradizionali
Lampade fluorescenti ad alta efficienza
Lampade alogene
Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre indicare se è previsto, o meno, lo spegnimento in

fase di sosta al piano.

Potenza nominale dell'impianto [kW]: inserire il valore della potenza nominale, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina dell'ascensore (determinato sulla base della documentazione

allegata ai dispositivi).

Efficienza globale di sistema nella fase di movimento [%]: inserire il valore dell'efficienza globale di sistema, funzionale solo alla compilazione dell'Attestato di Prestazione Energetica.

Nella sezione in basso a destra, evidenziata in arancione, si procederà all'associazione del sistema di trasporto alle unità immobiliari servite, nella UNI/TS 11300-5:2016 è chiarito che la ripartizione tra unità

immobiliari avviene: "per metà in proporzione al valore millesimale di proprietà delle singole unità immobiliari e per metà in misura proporzionale all'altezza di ciascuna unità immobiliare dal suolo". Questo richiede

che venga specificata l'altezza dal suolo di ogni unità immobiliare.

Se una unità immobiliare ha più ingressi, anche a quote diverse, allora occorre specificare le quote di tutti gli ingressi.

L'immagine precedente è stata compilata in modo da simulare la situazione di seguito descritta:

Gli appartamenti 1A e 1B si trovano al piano primo ad una quota di 3 metri sopra il livello del terreno.
Gli appartamenti 2A e 2B si trovano al piano secondo ad una quota di 6 metri sopra il livello del terreno.
Gli appartamenti 3A e 3B si trovano al piano terzo ad una quota di 9 metri sopra il livello del terreno.

Il montascale serve tutte le unità immobiliari.
