CALCOLO DEI PONTI TERMICI AGLI ELEMENTI FINITI
PRESENTAZIONE
Il modulo può essere installato in AutoCAD full come plugin oppure essere indipendente da AutoCAD e dotato di motore grafico AutoCAD OEM.
In ognuna delle due configurazioni non vi sono differenze in quanto com’è noto
AutoCAD OEM è una versione di AutoCAD prodotta e commercializzata da Autodesk specifica per i produttori di software che possono quindi produrre l’applicazione incorporando il motore grafico AutoCAD.

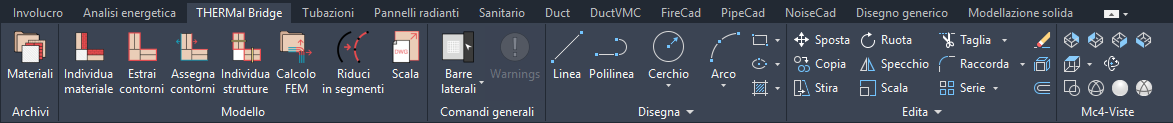

AutoCAD è quindi l’ambiente in cui si esegue l’input della geometria del ponte termico da studiare. Come vedremo si utilizzeranno oggetti nativi AutoCAD come linee, archi polilinee etc. ed oggetti creati da MC4 funzionali
alla descrizione dei parametri di calcolo.
Il solutore agli elementi finiti utilizzato è THERM, programma freeware prodotto da Lawrence Berkeley National Laboratory della University of California, che tramite l’interfaccia a linea di comando viene invocato in
background in modo del tutto trasparente all’utente.
THERMal Bridge è quindi un preprocessore ed un post processore. Il preprocessore prepara le aree dei materiali ed i contorni e li invia a THERM, invoca il calcolo e riceve i risultati che utilizza per calcolare gli psi del ponte
termico e per determinare l’eventuale formazione di muffa sulla superficie dei componenti edilizi che concorrono a formare il ponte termico stesso.
Il programma può esistere come prodotto a sé oppure come modulo all’interno di MC4Suite.
In entrambi i casi le funzionalità sono identiche quindi non distingueremo le due versioni.
NORMATIVA ITALIANA
THERMal Bridge è la risposta Mc4Software all'esigenza normativa di procedere alla valutazione analitica, tramite metodo agli elementi finiti, della trasmittanza lineica dei ponti termici e della verifica termo-
igrometrica (valutazione del rischio di insorgenza di muffe) in loro corrispondenza.
In particolare, in base alle indicazioni contenute nel paragrafo 11.1.3 della UNI/TS 11300-1:2014 , non è più possibile avvalersi dei ponti termici con trasmittanza termica lineare previsti dall'allegato A della UNI EN
ISO 14683:2008.
La norma ha inoltre eliminato la possibilità di adottare un metodo forfettario per la valutazione dei ponti termici: per cui anche nel caso di edificio esistente occorre procedere ad una valutazione secondo calcolo
numerico in accordo con la UNI EN ISO 10211 oppure tramite il ricorso ad atlanti di ponti termici conformi alla UNI EN ISO 14683:2008.
