Dimensionamento delle Centrali di Trattamento Aria
Tipologia di impianti
Impianti Aria Primaria
La quantità di aria trattata in questo caso è soltanto quella chiesta per il ricambio, di conseguenza è molto più piccola che non negli impianti a tutt’aria. Ciò comporta sicuramente macchine più piccole e canali di
dimensioni minori.
Negli impianti misti Aria-acqua, quale può essere Fancoil ed Aria primaria, all’aria si lascia il compito di tenere sotto controllo l’umidità relativa, mentre al terminale ad acqua spetta abbattere il carico ambiente.
Trattamento estivo per impianto ad Aria primaria
Nota la portata d’aria perché dipende dal rinnovo che si vuole assicurare agli ambienti (ad esempio i classici 2 vol/h e/o 11 l/s per persona) si ricava il punto Y di immissione dell’aria in ambiente. Dall’equazione di
bilancio di massa, tra il vapore che si genera all’interno e quello che deve essere estratto dall’aria, si ottiene il titolo dell’aria stessa:
In questa equazione sono note la portata di vapore MV, di aria esterna ME ed il titolo dell’aria in ambiente XM2, posso quindi ricavare HY.
Per quanto riguarda la temperatura, solitamente si immette l’aria a T = cost sia in estate che in inverno, e pari alla media delle due temperature di progetto.

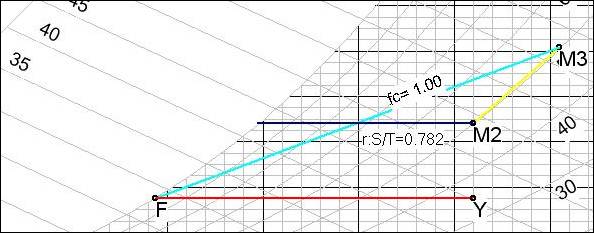

Ne diagramma di sopra riportato, in estate, l’aria viene immessa ad un titolo inferiore a quella corrispondente alle condizioni di progetto, ma alla stessa temperatura.
