Calcolo CENED+2.0

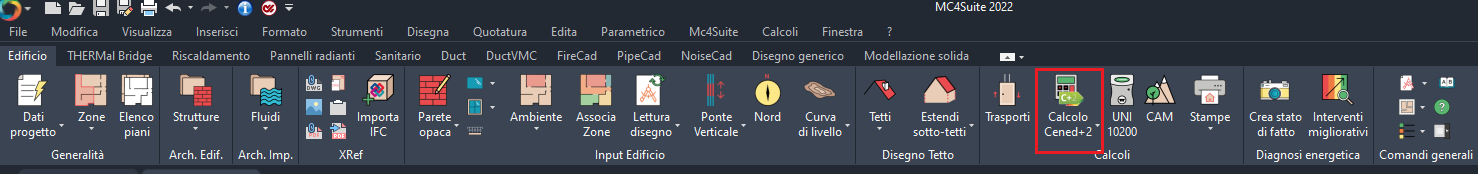

Per procedere alla classificazione energetica secondo il motore di calcolo della piattaforma CENED+2 occorre accedere alla maschera di compilazione della centrale elettrica tramite il comando "Calcolo Cened+2" posto nel pannello "Edificio" della barra superiore.
Si aprirà la maschera di "Gestione Sistemi edificio-impianto" nella cui parte superiore è ubicato il pulsante "Cened+2" il quale attiva, a sua volta, la maschera di impostazione del calcolo secondo Cened+2.0:
Tale maschera è articolata in più schede ovvero:

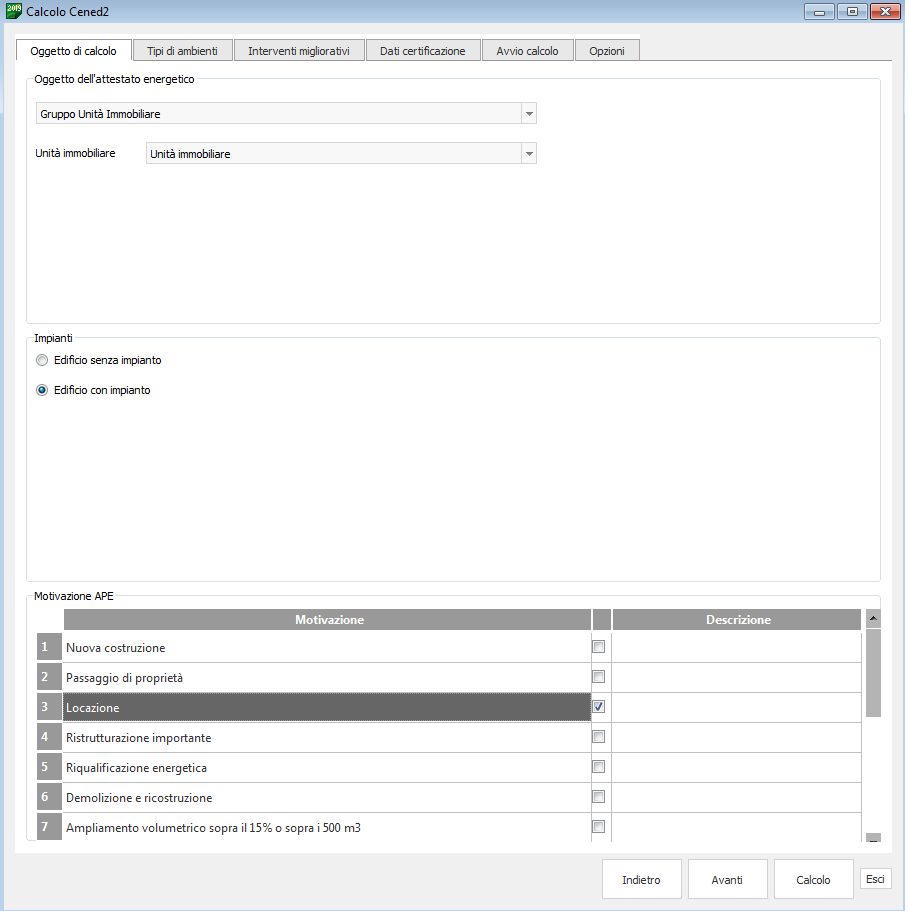

Oggetto di calcolo
Nell'ambito della sezione "Oggetto dell'attestato energetico", tramite l'apposito menù a tendina, occorre specificare se l'attestato è riferito:
1) ad una singola unità immobiliare (subalterno)
2) ad un gruppo di unità immobiliari
3) all'intero edificio
La seconda opzione è selezionabile sono nell'eventualità in cui l'attestato viene prodotto ai fini della stipula o rinnovo di un contratto per il Servizio Energia o Servizio Energia Plus o per la stipula di contratti per la gestione degli impianti termici o di climatizzazione degli edifici pubblici (in tal caso l'output consisterà in
un unico file XML per l'intero edificio).
Qualora l'oggetto dell'attestato sia riferito alla singola unità immobiliare, in corrispondenza della voce "Unità immobiliare" si potrà specificare se la valutazione deve coinvolgere una specifica unità immobiliare oppure tutte le unità immobiliari presenti nell'edificio; in quest'ultimo caso verrà
prodotto un file XML per ciascuna unità immobiliare presente nel progetto.
Nell'ambito della sezione "Impianti" occorre quindi indicare se l'edificio è dotato o meno di impianti; rammentiamo che per "Edificio senza impianto" si intende uno stabile sprovvisto in toto di impianti per i servizi di riscaldamento, raffrescamento e produzione ACS.
Nella sezione "Motivazione" occorre fondamentalmente selezionare una delle seguenti opzioni ovvero:
Nuova costruzione
Passaggio di
proprietà
Locazione
Ristrutturazione
importante
Riqualificazione
energetica
Altro
che corrispondono alle voci 1,2,3,4,5 e 16 dell'elenco; non è ammessa la selezione contemporanea di due di queste voci.

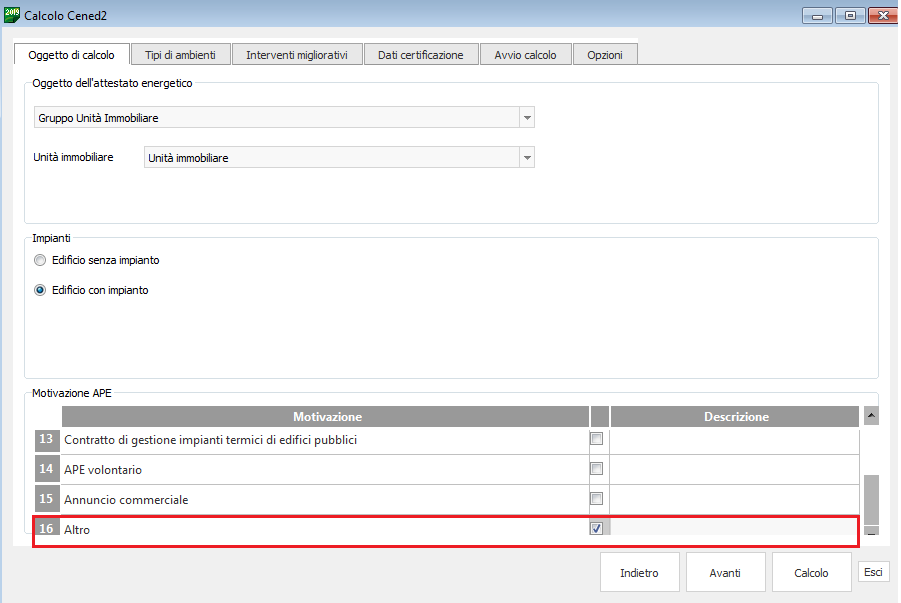

Il campo "Descrizione" dev'essere valorizzato solo in concomitanza dell'opzione "Altro".
Il decreto regionale permette di indicare una motivazione aggiuntiva, purchè compatibile con la precedente selezione, rintracciabile tra quelle elencate alle voci che vanno dalla nr.6 alla nr. 15.

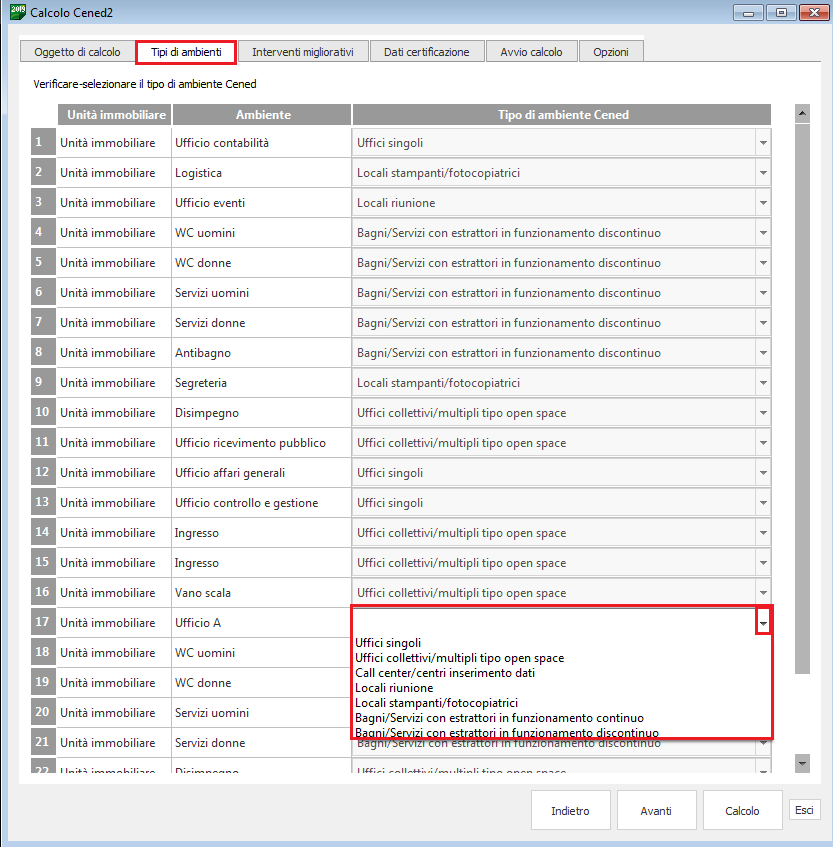

Tipi di ambienti
Nella scheda "Tipi di ambienti" il software elenca tutti gli ambienti presenti nel progetto suddivisi per unità immobiliare di appartenenza; se si è già provveduto ad inserire la tipologia di ambiente CENED nell'ambito dei Dati estesi dell'ambiente,
nell'omonima colonna verrà riportata in automatico la tipologia prescelta.
Qualora tale compilazione non sia stata effettuata in precedenza, è possibile provvedervi direttamente in tale scheda : quindi per ciascun ambiente l'utente potrà specificarne la tipologia in base alle voci desumibili dal menù a tendina in corrispondenza
della colonna "Tipo ambiente CENED", voci che risultano già filtrate in base alla destinazione d'uso dell'unità immobiliare.
Tale informazione è indispensabile in quanto funzionale alla determinazione della ventilazione di riferimento.

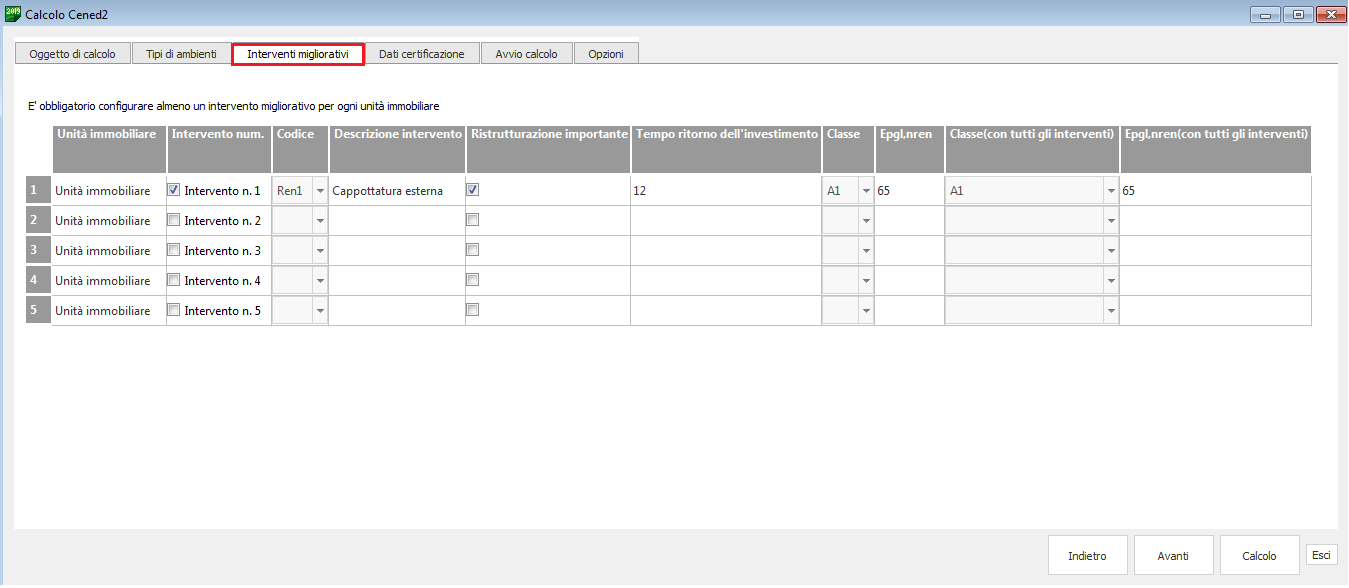

Interventi migliorativi
Ai fini della produzione dell'Attestato di Prestazione Energetica è obbligatorio indicare almeno un intervento migliorativo; in tale scheda si potrà quindi procedere alla compilazione dell'(degli) intervento (i) ipotizzato(i) specificandone il codice REN, la
descrizione, indicare se implica o meno una ristrutturazione importante, il tempo di ritorno dell'investimento economico richiesto, la classe energetica e l'EPgl,nren conseguiti con il singolo intervento e l'EPgl,nren conseguiti adottando simultaneamente
tutti gli interventi ipotizzati.
I valori di "Classe (con tutti gli interventi)" e di EPgl,nren (con tutti gli interventi) verranno applicati in automatico a tutti gli interventi che risultano selezionati all'interno della seconda colonna "Intervento num".

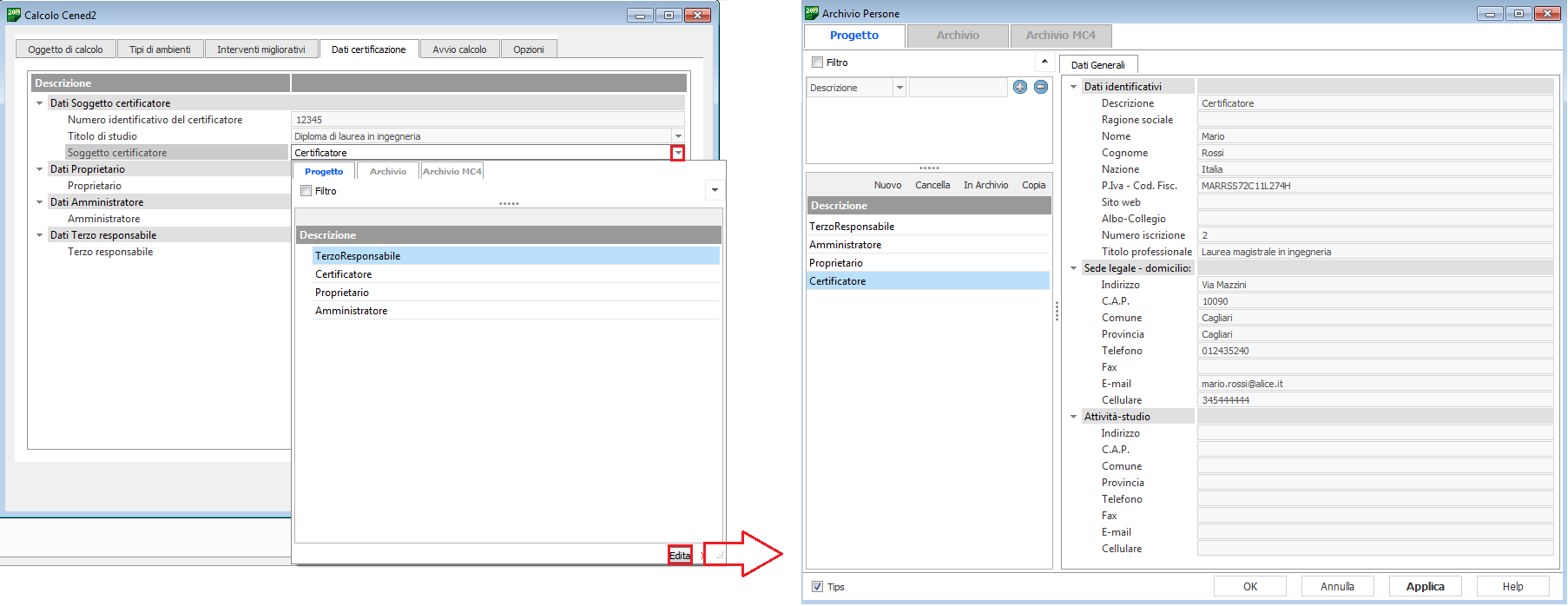

Dati certificazione
In tale scheda si procede all'inserimento del numero identificativo e del titolo di studio del certificatore energetico ed alla compilazione delle anagrafiche del soggetto certificatore stesso, del proprietario dell'immobile, e laddove presenti, dell' Amministratore e del Terzo
Responsabile. I dati vengono caricati direttamente dall'Archivio Persone raggiungibile attraverso i menù a tendina associato ad ogni voce.

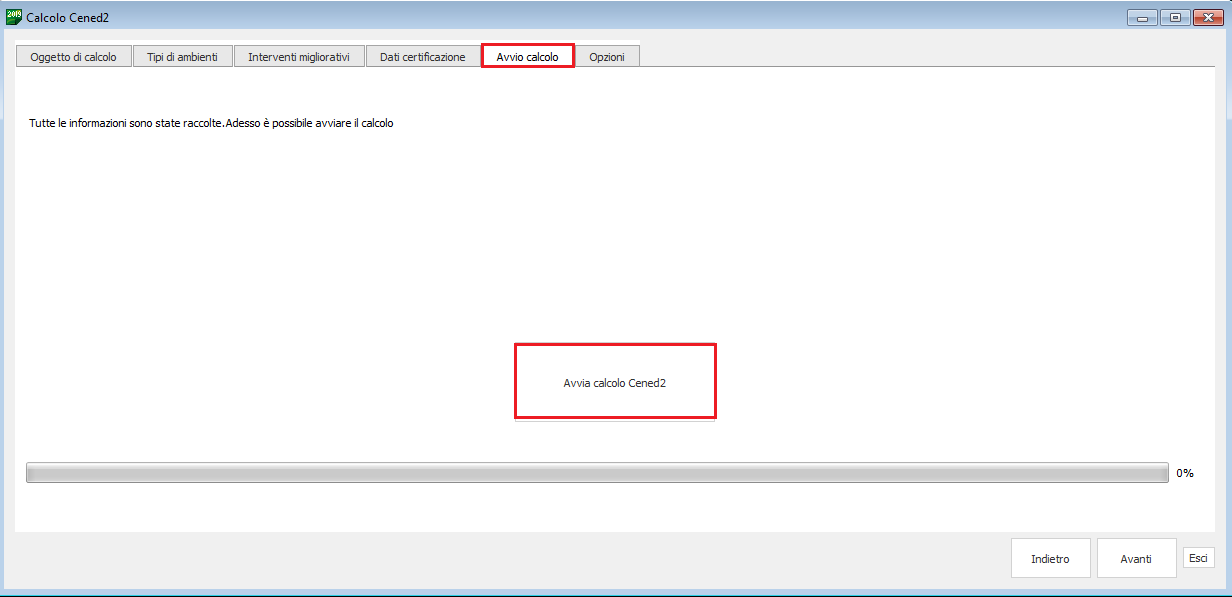

Avvio calcolo
In tale maschera, tramite il pulsante "Avvia calcolo Cened2" si avvia l'elaborazione della prestazione energetica dell'immobile secondo il motore di calcolo CENED+2.

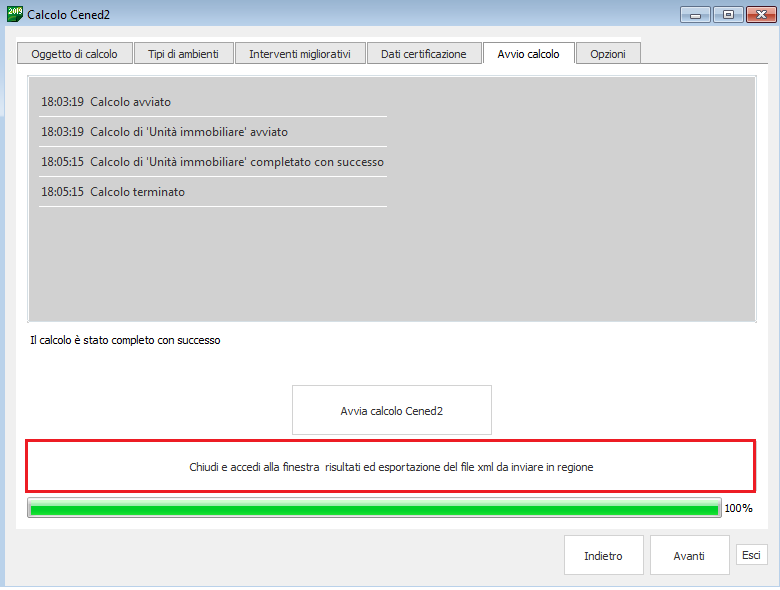

Al termine dell'elaborazione, tramite il pulsante "Chiudi ed accedi alla finestra risultati ed esportazione del file XML da inviare in regione", si potrà accedere alla maschera di visualizzazione dei risultati di calcolo, dell'anteprima dell'Attestato di Prestazione
Energetica e della stampa del file XML da inviare direttamente al catasto energetico regionale.

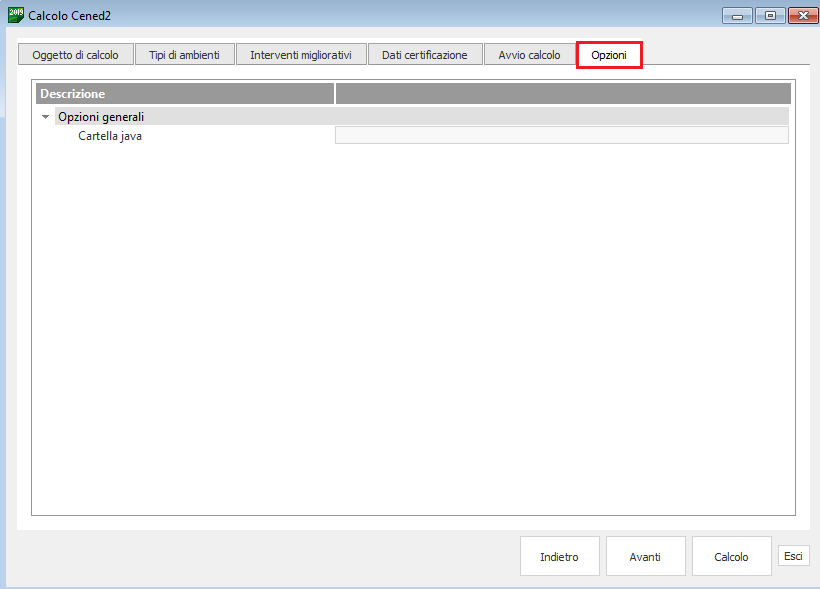

Opzioni
In tale scheda è possibile indicare l'ubicazione della cartella in cui rintracciare l'eseguibile della piattaforma JAVA, indispensabile per l'operatività del motore di calcolo CENED+2.0.
