Calcolo CENED+2.0 - Risultati e anteprima APE

La maschera "Risultati e stampe" permette di visualizzare l'output di calcolo e quindi la produzione del file XML da inviare al catasto energetico regionale.

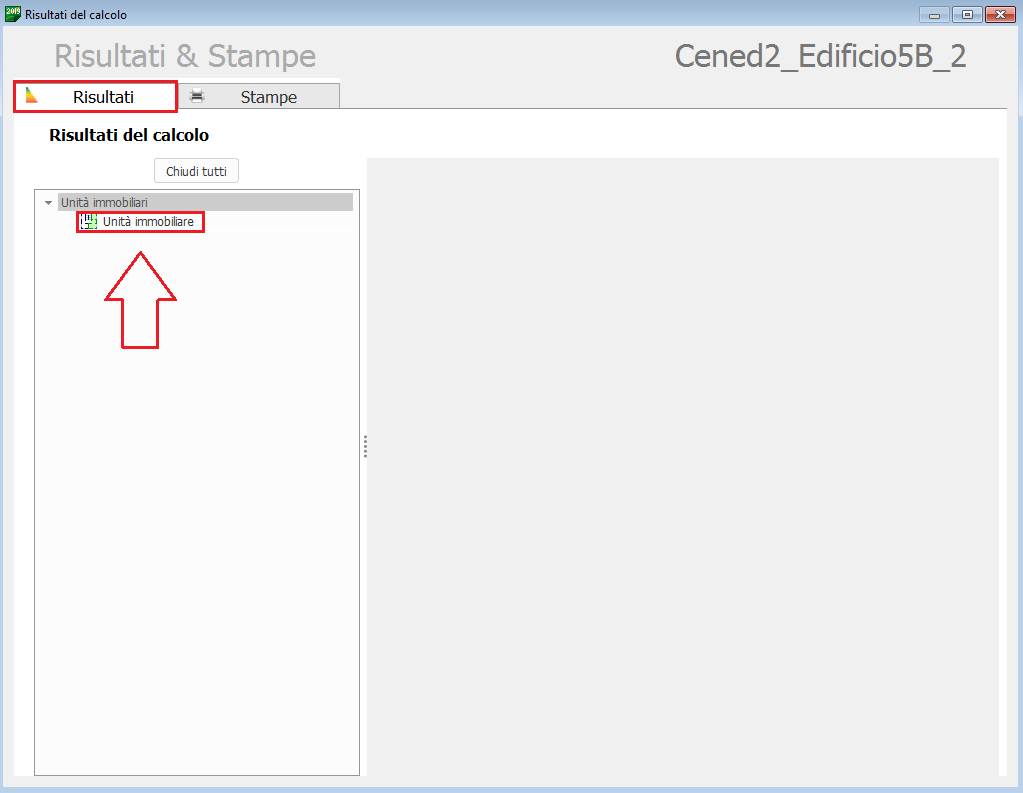

Nell'ambito della scheda "Risultati", cliccando sulla denominazione dell'unità immobiliare di interesse, si attiverà la sezione di riepilogo dei risultati del calcolo energetico:

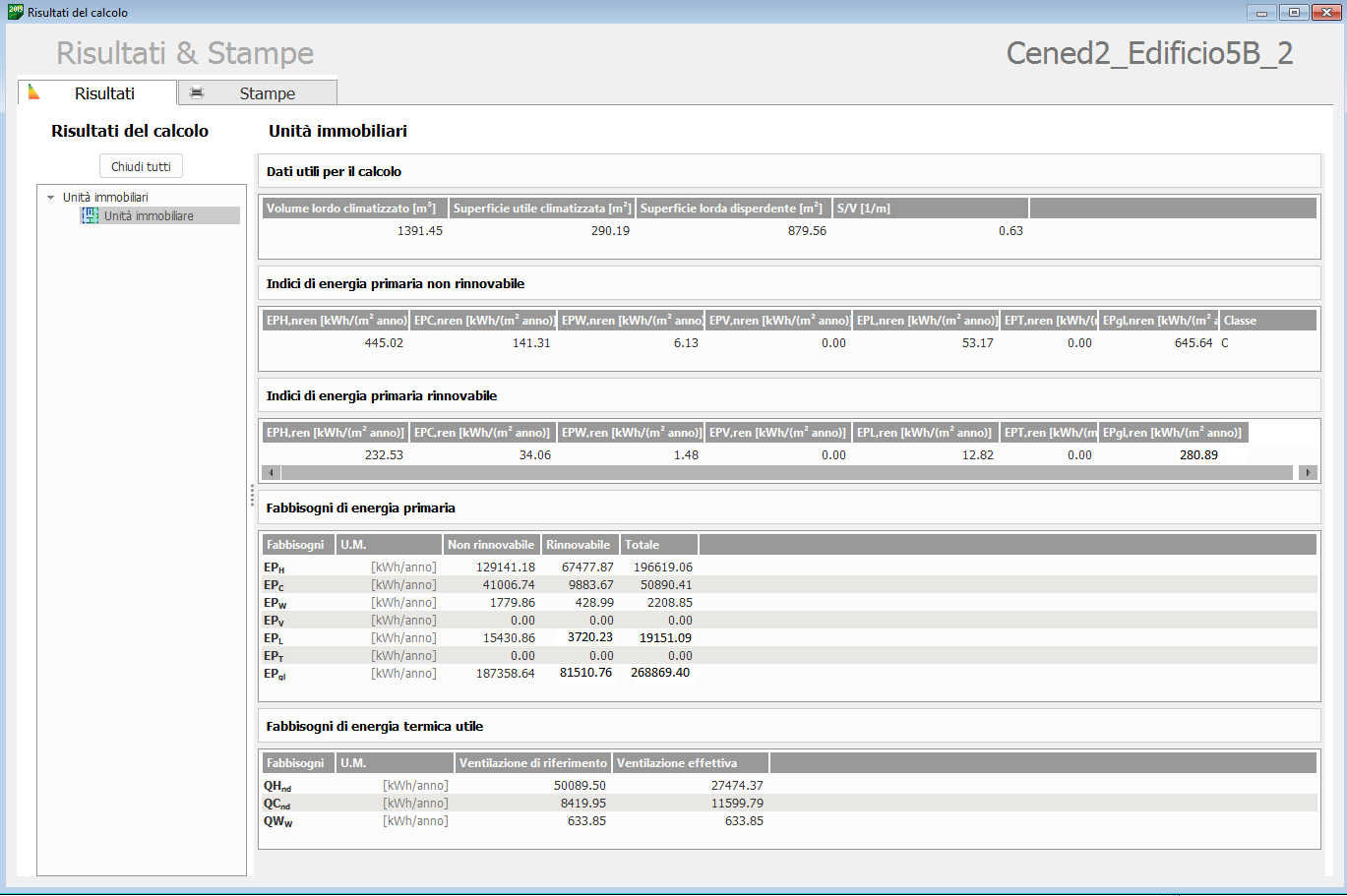

La maschera è suddivisa fondamentalmente in cinque sezioni:

1) Dati utili per il calcolo, in cui sono riportati i valori di volume lordo climatizzato V [m³], superficie utile climatizzata [m²], superficie lorda disperdente S [m²] , rapporto S/V [m^-1]

2) Indici di energia primaria non rinnovabile, in cui sono riportati i valori degli indici di prestazione [kWh/m² anno] in termini di energia non rinnovabile per i servizi di riscaldamento (H), raffrescamento (C), produzione di ACS (W), ventilazione meccanica (V), illuminazione (I) e trasporto (T), nonchè il valore di EP,gl,nren (somma degli

indici relativi ai servizi coinvolti nel calcolo) e la classe energetica conseguita

3) Indici di energia primaria rinnovabile, in cui sono riportati i valori degli indici di prestazione [kWh/m² anno] in termini di energia rinnovabile per i servizi di riscaldamento (H), raffrescamento (C), produzione di ACS (W), ventilazione meccanica (V), illuminazione (I) e trasporto (T), nonchè il valore di EP,gl,ren (somma degli

indici relativi ai servizi coinvolti nel calcolo)

4) Fabbisogni di energia primaria, in cui sono riportati i valori dei fabbisogni di energia primaria annuali [kWh/ anno] (in termini di quota Non rinnovabile, Rinnovabile e Totale) per i servizi di riscaldamento (H), raffrescamento (C), produzione di ACS (W), ventilazione meccanica (V), illuminazione (I) e trasporto (T)

5) Fabbisogni di energia termica utile, in cui sono riportati i valori dei fabbisogni di energia termica utile annuali [kWh/ anno] per i servizi di riscaldamento e raffrescamento (nelle condizioni di ventilazione di riferimento e di ventilazione effettiva) e per il servizio di produzione ACS.

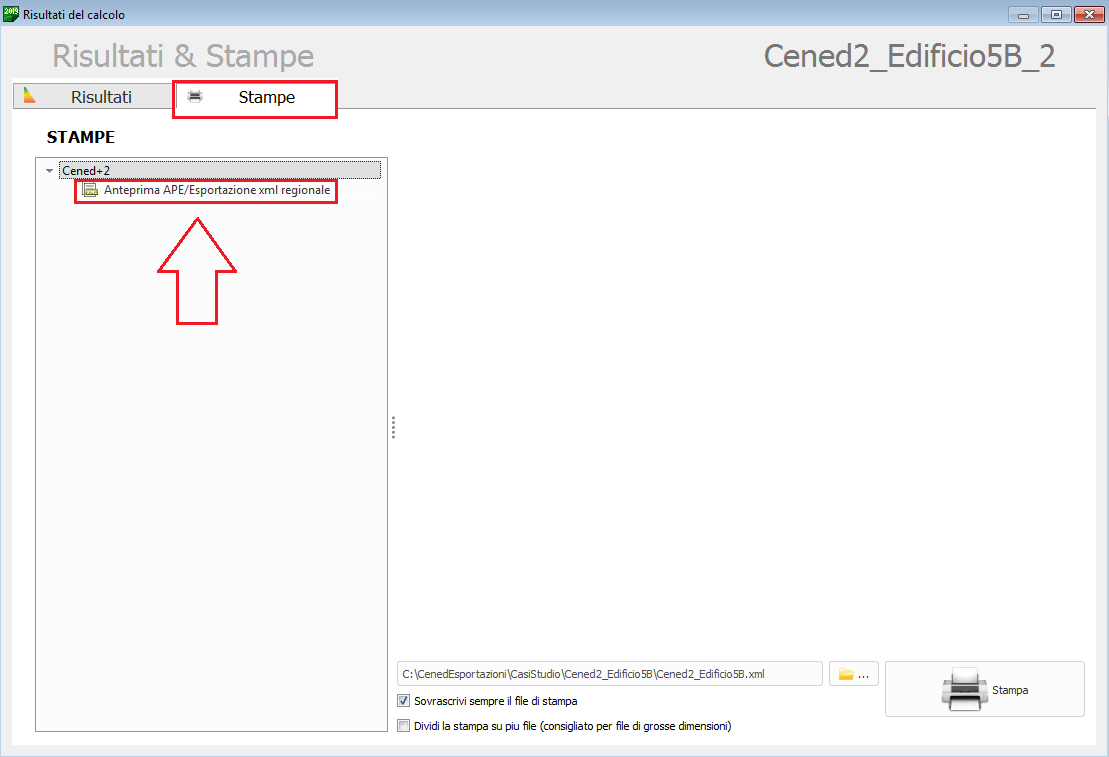

Selezionando la scheda "Stampe" si accederà alla sezione che mostra l'anteprima dell'APE: a tal fine nella colonna di sinistra occorre selezionare la voce "Anteprima APE/Esportazione xml regionale".

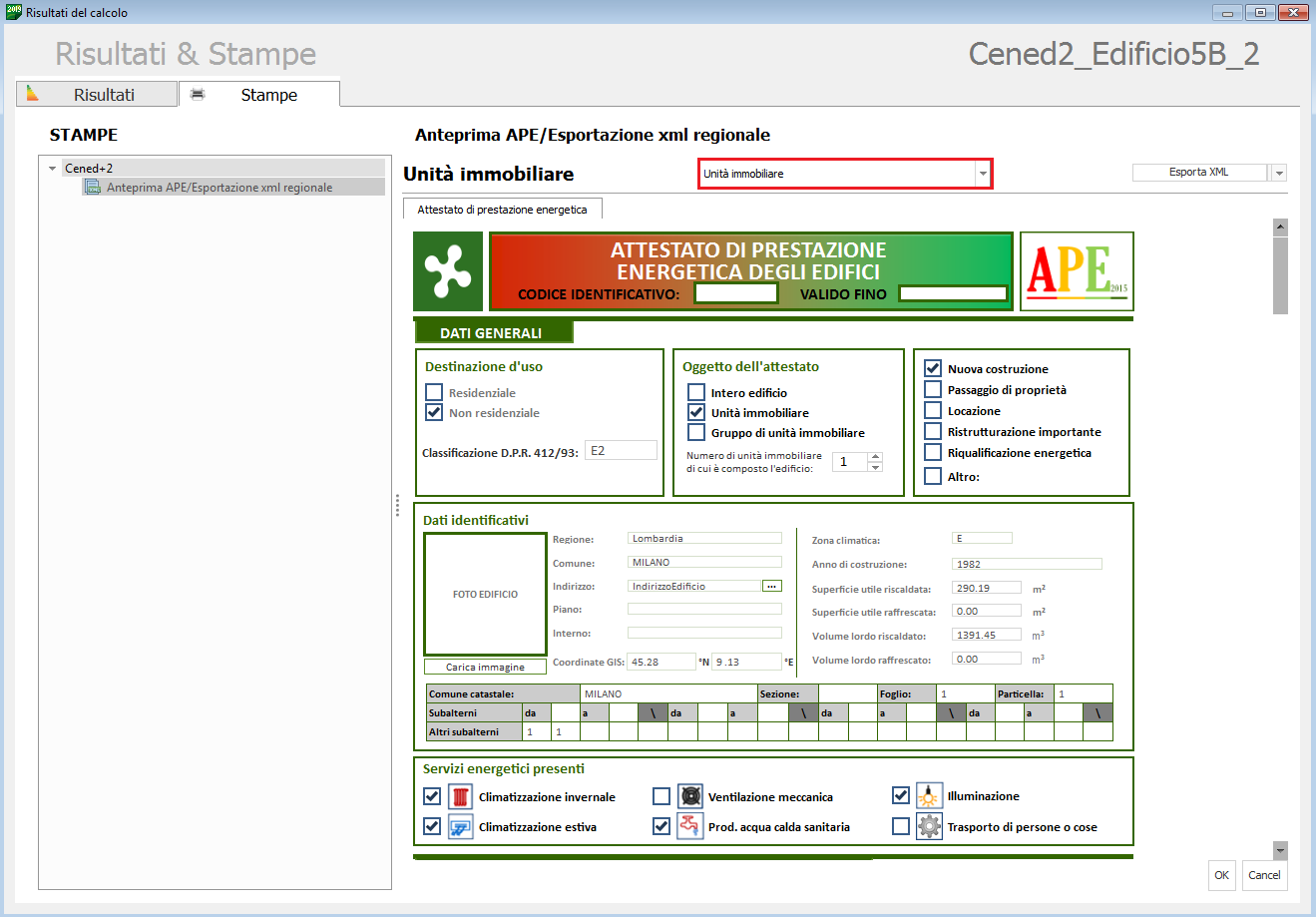

Nella sezione di destra viene visualizzata l'anteprima dell'Attestato secondo il format previsto dal decreto Requisiti Minimi del 26/06/2015; nella parte superiore, in un apposito box si potrà scegliere l'unità immobiliare di cui si intende visualizzare l'APE.

All' interno dell'anteprima dell'APE risultano già inseriti tutti gli output e i risultati di calcolo funzionali alla classificazione energetica dell'immobile.

DATI GENERALI

Destinazione d'uso: la classificazione dell'immobile secondo DPR 412/93 è acquisita in automatico in base alla compilazione eseguita all'interno della scheda Dati Generali dell'unità immobiliare (campo Categoria) nell'ambito dell' "Elenco unità immobiliari e zone di

progetto".

Oggetto dell'Attestato : il campo viene compilato in automatico dal software in ragione della scelta effettuata dall'utente nell'ambito della scheda "Oggetto di calcolo" della maschera di predisposizione del calcolo secondo motore CENED+2.0.

Numero di unità immobiliari di cui è composto l'edificio: il software riporta in automatico il numero globale di unità immobiliari presenti all'interno dell'edificio di cui fà parte l'immobile oggetto di attestazione.

Motivazione :in tale campo viene trasferita la scelta operata all'interno dell'omonima sezione contenuta nella scheda "Oggetto di calcolo" della maschera di predisposizione al calcolo secondo motore CENED+2.0.

DATI IDENTIFICATIVI - Anagrafica dell'immobile

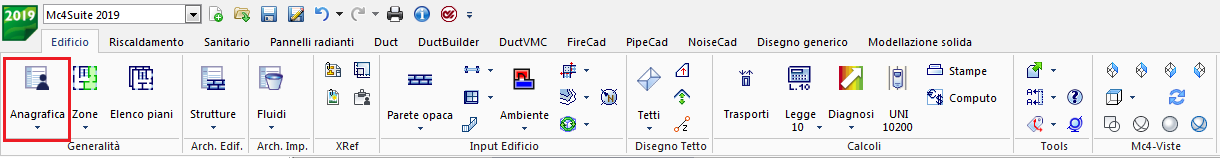

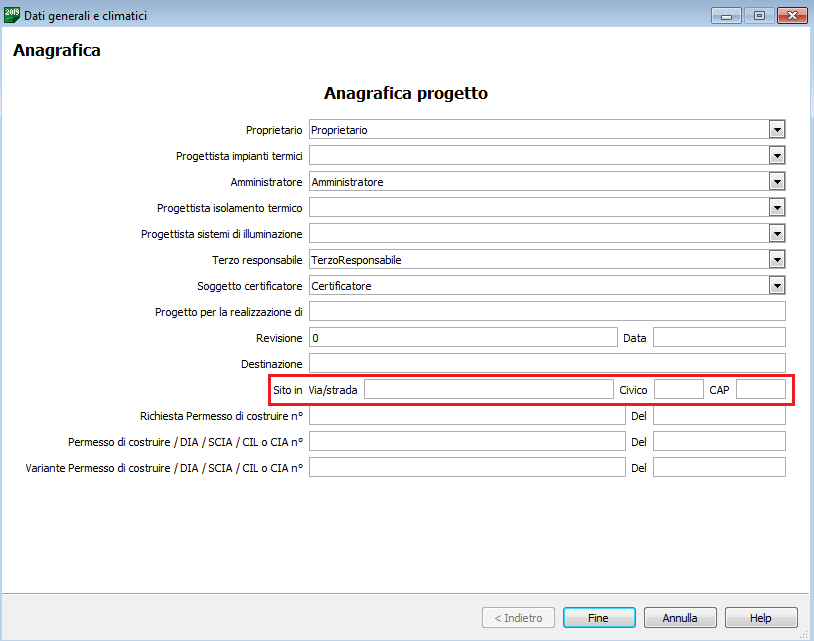

i) Indirizzo: coincide con il contenuto del campo "Sito in" contenuto nella maschera dell'Anagrafica progetto che si attiva tramite l'icona "Anagrafica" contenuta nella barra superiore.

I campi da valorizzare sono "Via/strada", "Civico" e "CAP".

ii) Superficie utile riscaldata, Superficie utile raffrescata, Volume lordo riscaldato, Volume lordo raffrescato : vengono acquisiti direttamente dall’input grafico dell’edificio.

iii) Zona Climatica: basata sulla località di progetto

DATI IDENTIFICATIVI - Dati catastali

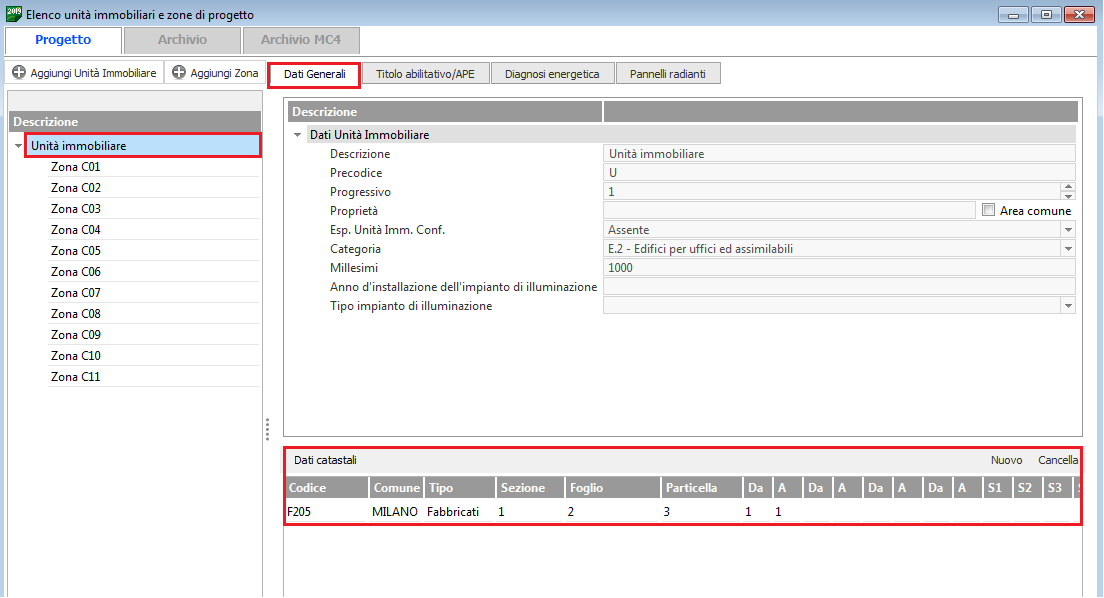

I dati catastali vengono acquisiti dalla sezione omonima dei Dati generali dell'unità immobiliare all'interno dell' "Elenco unità immobiliari e zone di progetto".

SERVIZI ENERGETICI PRESENTI

Il software identifica in automatico i servizi energetici sulla base dei quali viene eseguita la classificazione energetica dell'immobile.

PRESTAZIONE ENERGETICA GLOBALE E DEL FABBRICATO

In tale sezione viene riportata la prestazione energetica dell'involucro (in inverno ed in estate) e la targa energetica dell'immobile.

PRESTAZIONE ENERGETICA DEGLI IMPIANTI E STIMA DEI CONSUMI DI ENERGIA

La sezione riporta l'indice di prestazione energetica rinnovabile, l'indice di prestazione energetica non rinnovabile e le emissioni globali di CO₂

Inoltre per ciascun vettore energetico coinvolto nel calcolo, ne viene fornito il consumo in regime standard (funzionamento in regime continuo).

RACCOMANDAZIONI

La compilazione della sezione Raccomandazioni è obbligatoria; il software esporta in tale sezione quanto compilato all'interno della scheda "Interventi migliorativi" della maschera di predisposizione del calcolo secondo motore CENED+2.0.

ALTRI DATI ENERGETICI - ALTRI DATI DI DETTAGLIO

Le due sezioni riportano altri dati di tipo energetico (es: surplus di energia elettrica prodotta da sistema fotovoltaico o unità cogenerativa esportato verso rete esterna) e altri dati di tipo costruttivo ( Volume netto riscaldato, superficie disperdente, rapporto

S/V,EPh,nd, rapporto Asol,est/Asup,util, Yie)

DATI DI DETTAGLIO DEGLI IMPIANTI

La voce "Tipo di impianto" viene compilata in automatico sulla base delle tipologie previste dall'XML standard (XSD) predisposto dal CTI; pertanto, in tali celle, per espressa indicazione dei portali regionali, a ciascun generatore non sarà associata la relativa nomenclatura commerciale ma bensì la tipologia con cui vengono designati all'interno del file XSD.

Gli output di tipo energetico vengono inseriti in automatico dal software; all'utente spetta l'onere di inserire i dati di tipo descrittivo quali anno di installazione, codice catastale, potenza.

Nel caso dei servizi di riscaldamento, raffrescamento e produzione ACS tali dati debbono essere inseriti nelle maschera delle Proprietà del Generatore all'interno della scheda "Componenti" della centrale termica .

.
Nel caso della produzione da fonti rinnovabili (Solare termico e Solare fotovoltaico) tali dati debbono essere inseriti nelle maschera delle Proprietà delle rispettive maschere di compilazione .

Nel caso del servizio di Ventilazione Meccanica i dati vengono desunti dall'Archivio Ventilatori (Ventilazione Meccanica o Ventilazione ibrida) o dall'Archivio delle CTA (Ventilazione Meccanica tramite impianto di climatizzazione).

Nel caso dei servizi di Illuminazione e Trasporto tali dati vengono desunti rispettivamente dalla scheda Dati Generali dell'unità immobiliare ( "Elenco unità immobiliari e zone di progetto")

e dalla relativa maschera di compilazione .

INFORMAZIONI SUL MIGLIORAMENTO DELLA PRESTAZIONE ENERGETICA

Il testo descrittivo di eventuali informazioni funzionali al miglioramento della prestazione energetica non deve superare i 255 caratteri.
