Configurazione della centrale termica

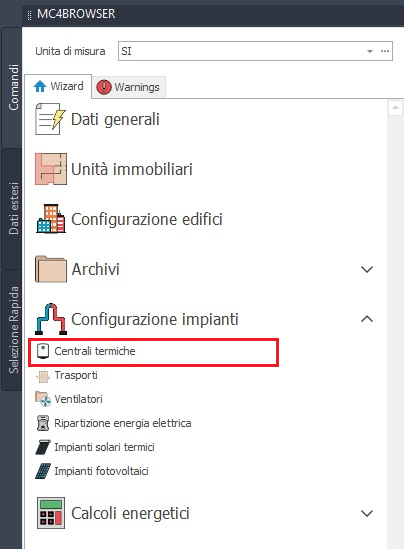

Tramite il comando "Centrali termiche" si accede alla maschera di creazione della centrale termica e di compilazione dei relativi componenti.

A tal fine rammentiamo che una centrale termica può fondamentalmente comprendere:

Circuito Primario (per riscaldamento o servizio misto riscaldamento e acqua calda sanitaria) ovvero la rete delle tubazioni di collegamento tra generatore e il serbatoio di accumulo (se presente) o il collettore di distribuzione ;
Circuiti Secondari che alimentano le varie zone termiche a valle del serbatoio di accumulo o del collettore di distribuzione;
Circuito ACS rete di distribuzione dell'acqua calda sanitaria (principale e circuito di ricircolo se presente);
Circuito UTA comprendente la rete di distribuzione idronica e la rete di distribuzione aeraulica.

Le perdite del sistema di distribuzione di tipo idronico vengono determinate secondo l'appendice A della UNI/TS 11300-2:2019, mentre le perdite del sistema di distribuzione dell'aria invece sono calcolate secondo l'equazione A.3 della UNI/TS 11300-3:2010.

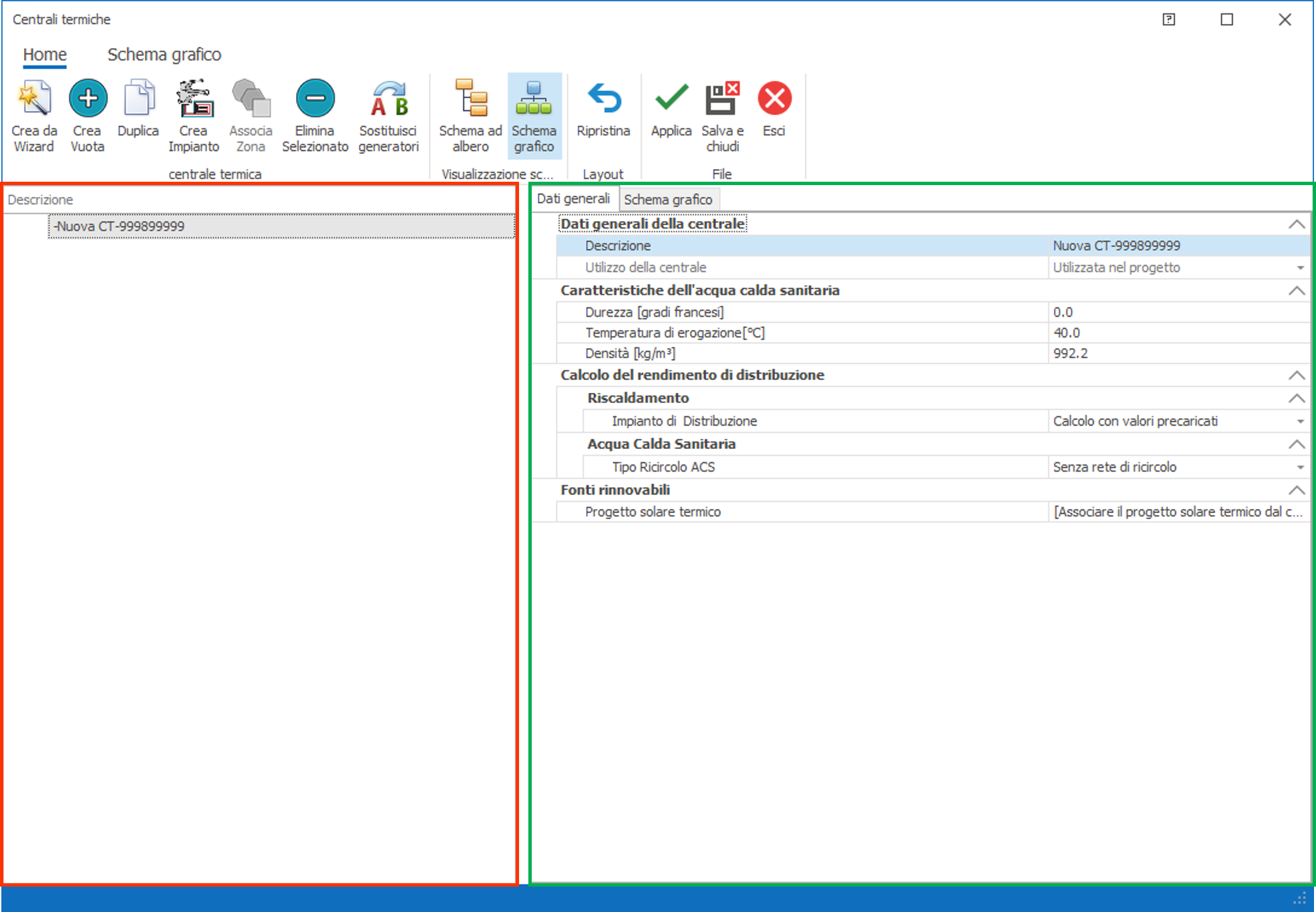

La maschera di configurazione della centrale termica è suddivisa in due sezioni:

Descrizione in cui vengono elencati tutti gli impianti serviti dalla centrale termica.
Schema ad albero (o grafico) in cui si inseriscono i sistemi di generazione e si connettono funzionalmente gli impianti da essi serviti.

Come primo comando quindi occorre inserire almeno una Centrale Termica che e’ quella che produrrà i fluidi vettori per il riscaldamento raffrescamento e/o la produzione di ACS, e per ognuna della quale il programma calcola il valori di EPi, EPe,invol, EPc, e le percentuali di energia rinnovabili secondo quanto richiesto dal D.Lgs. 199 del 2021.

L'inserimento della Centrale Termica può avvenire secondo due modalità :

Crea da Wizard
Crea Vuota

corrispondenti ai due pulsanti presenti nell'estremità superiore sinistra.

La maschera di compilazione della centrale termica si compone, a sua volta, di due schede:

Dati generali
Schema ad albero ( o grafico)

Indipendentemente dalla modalità scelta, il programma aggiunge l'oggetto Centrale Termica (CT), elencato nella sezione di sinistra, cui assegna una descrizione di default che e’ modificabile nell’apposito campo; in caso di creazione guidata il software provvede ad aggiungere in automatico gli impianti relativi ai vari servizi energetici.

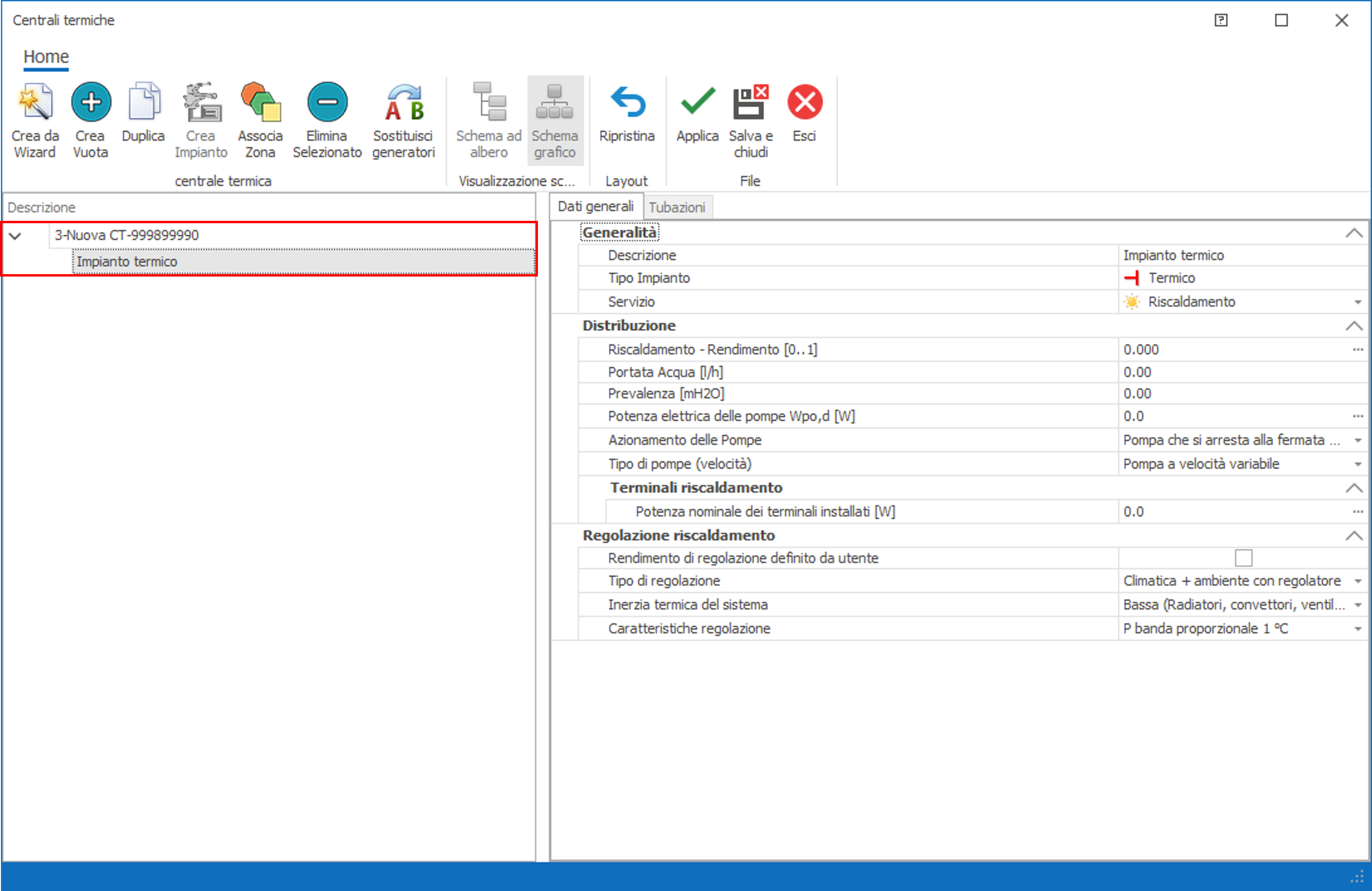

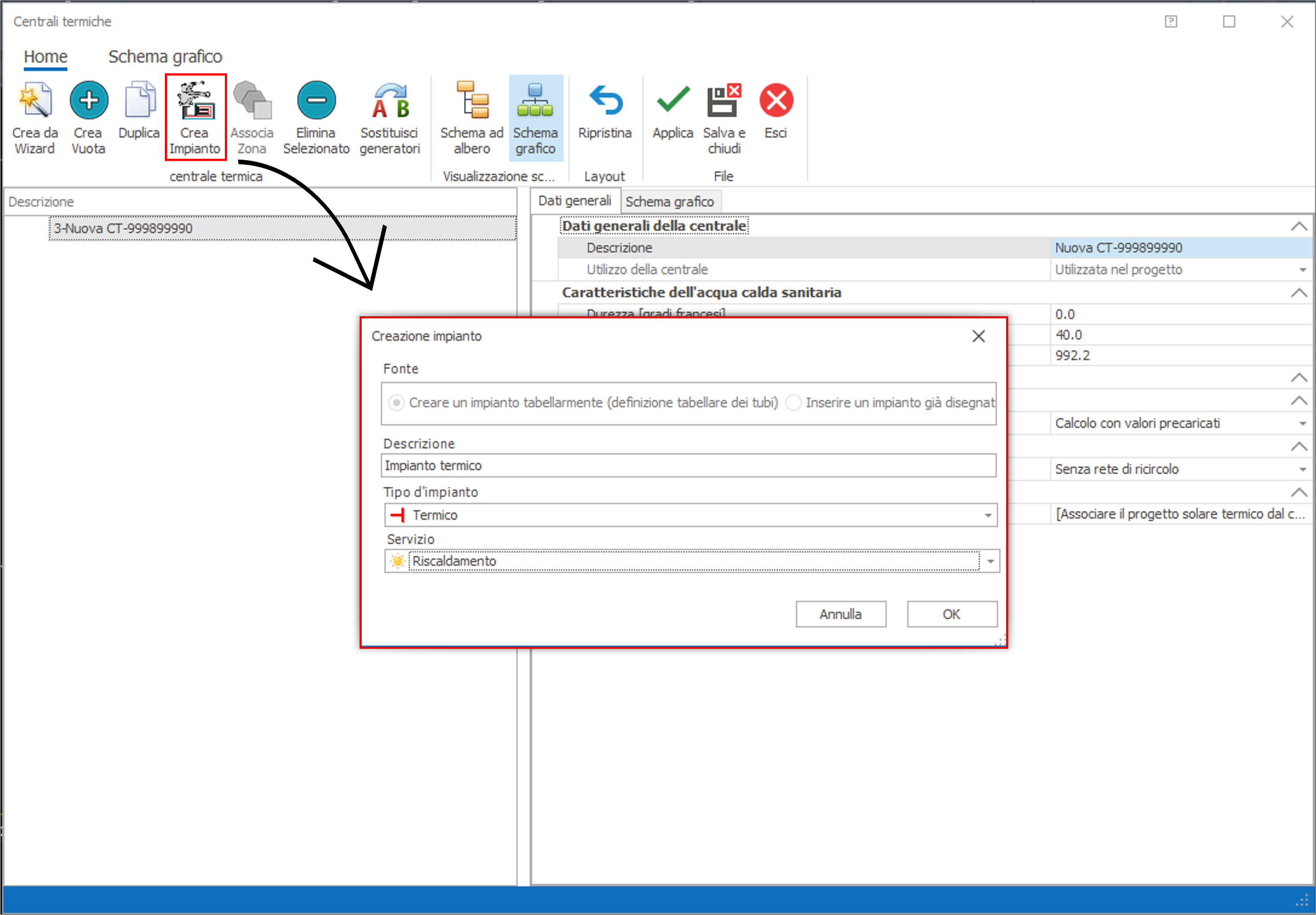

In caso di creazione manuale, la CT appare completamente vuota: in questo caso l'utente procede all'inserimento manuale degli impianti tramite il comando Crea Impianto per inserire:

l'impianto termico
l'impianto ACS
l'impianto UTA

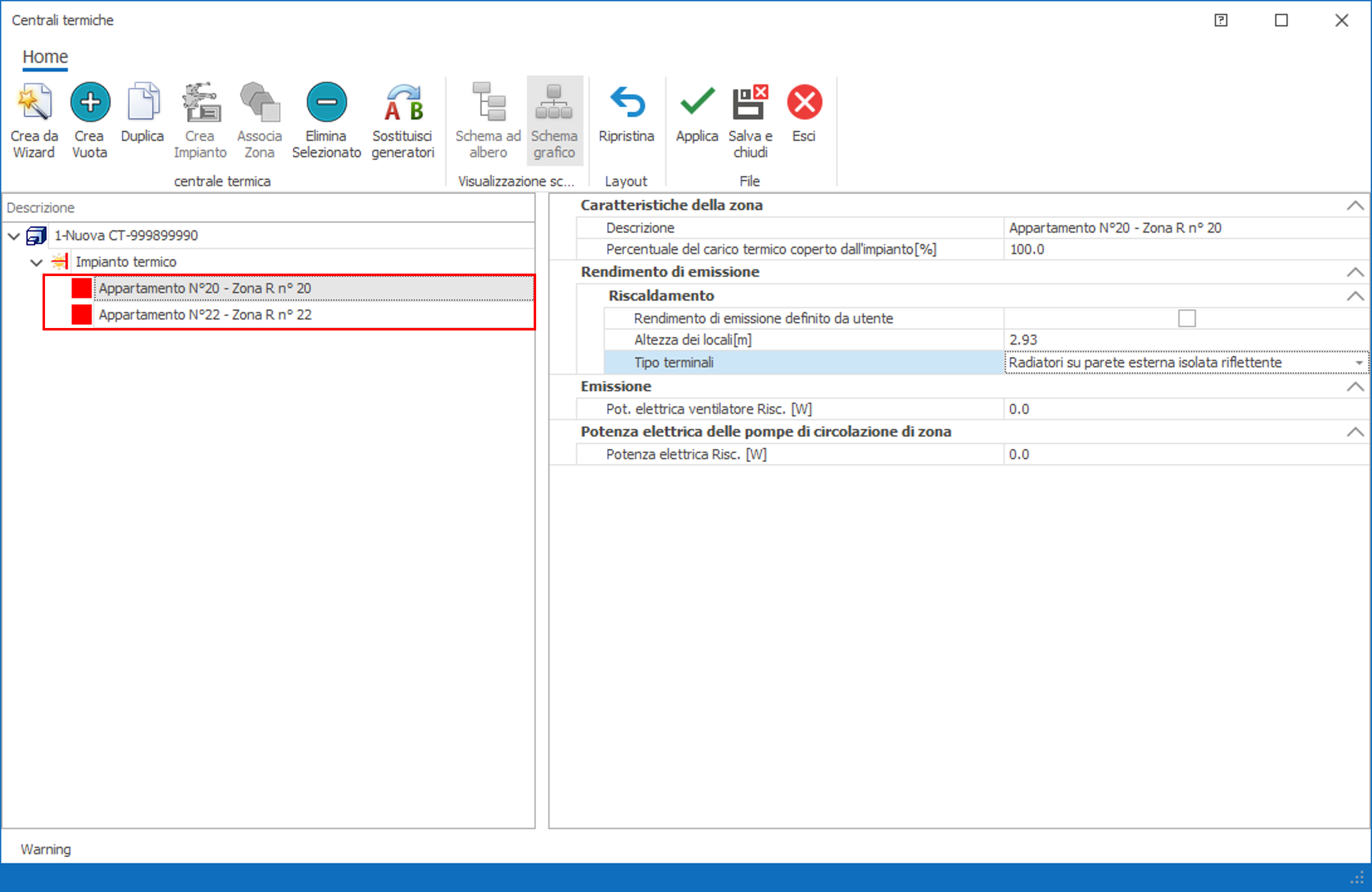

Inserito l'impianto, il passo successivo consiste nell'associazione all'impianto stesso, della\e zona\e impiantistica\e da esso servite.

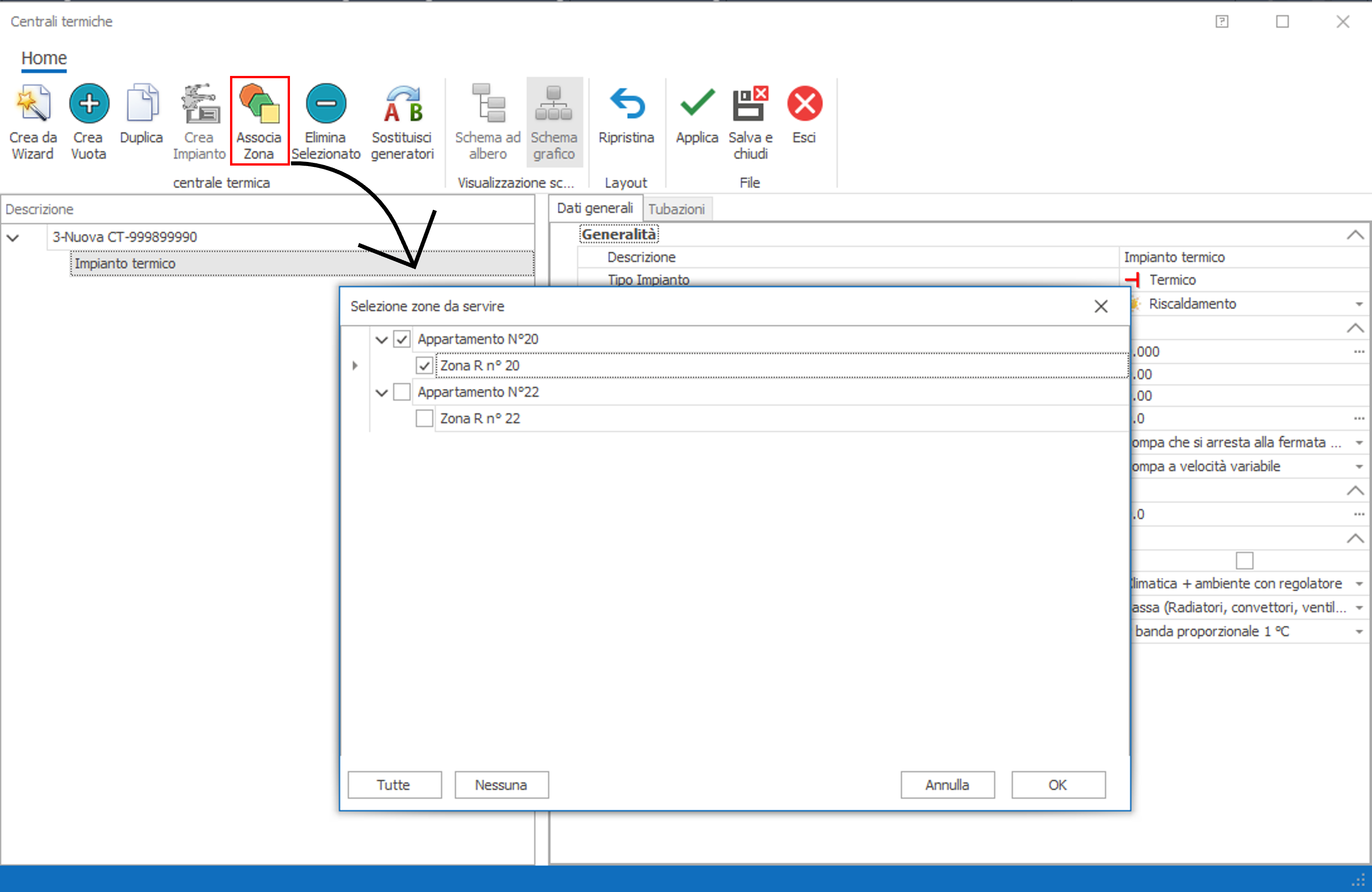

La procedura attraverso il pulsante "Associa zone ad impianto" posto superiormente, con i pulsanti di inserimento degli impianti, che attiverà un wizard contenente l'elenco delle zone inserite in progetto
