Definizione della Centrale Termica

Dati generali

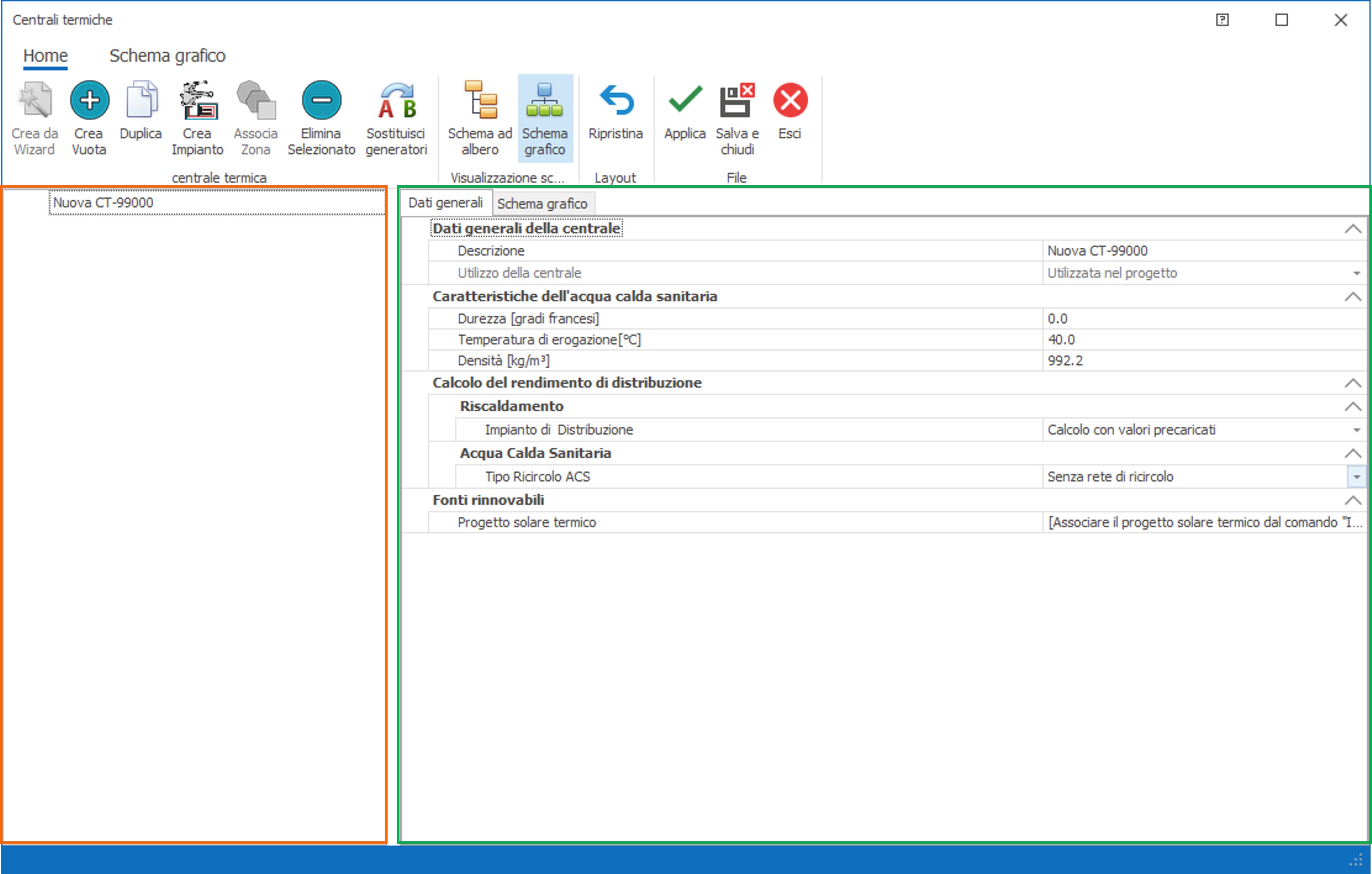

All'interno dei Dati generali si definiscono i seguenti campi (riquadro verde Fig. sopra):

.Dati generali della centrale: riporta la descrizione della centrale. L’utente può modificarla se necessario.
Caratteristiche dell’acqua calda sanitaria

Durezza: il dato inserito viene riportato nelle relazioni delle verifiche di legge, quando richiesto.
Temperatura erogazione Acqua Calda Sanitaria: Tale valore definisce il salto di temperatura da conferire all'acqua fredda per il calcolo dell'energia utile richiesta per ACS. Qualora la centrale non produca ACS questo dato non entra in alcun calcolo.
Densità dell'acqua: peso dell'acqua per unità di volume. Il dato è utilizzato per il calcolo dell'energia utile per la produzione ACS.

3. Calcolo del rendimento di distribuzione

3.1. Riscaldamento: in questo combo box occorre scegliere le modalità di calcolo delle perdite di distribuzione. La scelta operata in questo combo box definisce le modalità di calcolo delle perdite di distribuzione nella rete secondaria, alle utenze, in termini di dati di input la differenza si rileva in fase di definizione dell'impianto termico per i servizi di climatizzazione invernale ed estiva. Le voci selezionabili cambiano a seconda del calcolo che si sta operando. Nel caso di valutazione A1 o Design rating l'unica voce presente è Calcolo analitico delle perdite di distribuzione. Nel caso di valutazione A2 o Asset rating si può scegliere tra due voci:

3.1.1. Calcolo con valori precalcolati.

3.1.2. Calcolo analitico delle perdite di distribuzione.

3.2. Acqua calda Sanitaria: in questo campo occorre specificare la presenza o meno della rete di ricircolo. Nel caso in cui sia presente la rete di ricircolo, le perdite si possono calcolare solo per via analitica secondo la procedura del § A.2.1 della UNI/TS 11300-2:2019, a tal fine si attiverà, nella pagina dell'impianto sanitario, la sezione per l'inserimento dei tubi facenti parte dell'impianto.

3.3. Fonti Rinnovabili: questo campo mostra l’eventuale progetto solare termico associato a questa centrale termica. (vedere il Capitolo 3 di questa lettura per ulteriori chiarimenti)
