L10 SECONDO DPR N. 59

Definizione Sistema Edificio-Impianto

Rendimento di distribuzione precalcolato

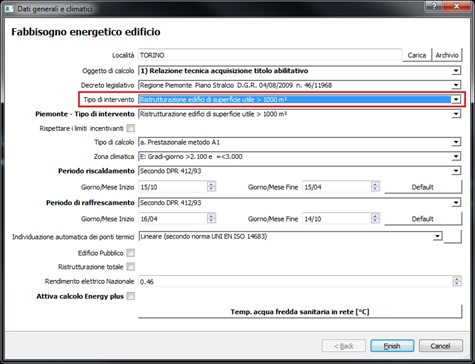

Nel caso in cui si sia selezionato Ristrutturazione di Edifici o di Impianto come Tipo di Intervento nella scheda Fabbisogno Energetico Edificio dei Dati Generali di Progetto, è possibile valutare il rendimento di distribuzione in modo NON analitico ma precalcolato secondo norma UNI/TS 11300-1 Prospetto 21a-d.

Una volta selezionato questo tipo di intervento, la sezione Riscaldamento della maschera Centrale Termica si modifica come mostrato in Figura. L'utente può selezionare una delle tipologie precaclolate (Impianto Autonomo, Distribuzione Orizzontale oppure Verticale) oppure impostare in calcolo su Analitico che prevede l'inserimento delle tubazioni.

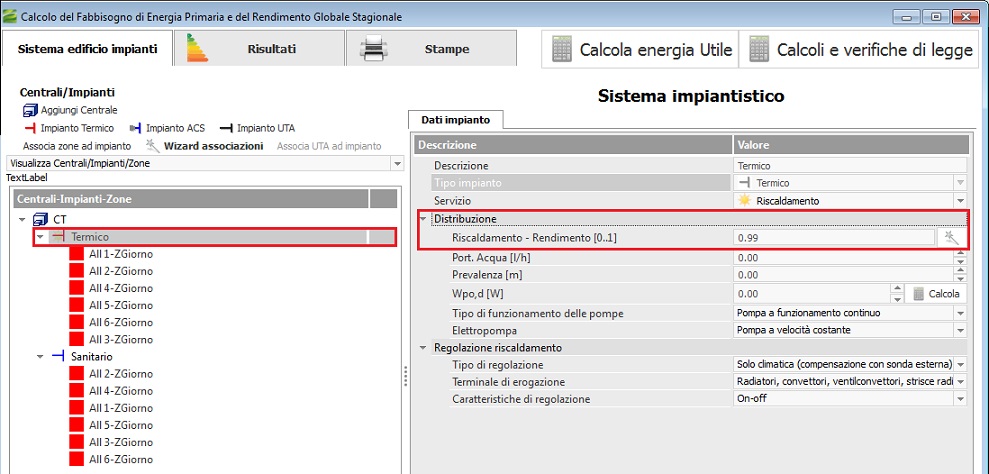

Automaticamente nella scheda di impianto termico si trova una voce aggiuntiva come rappresentato in Figura.

Cliccando sul pulsante posto al lato del menu a tendina si accede al wizard per l'impostazione del rendimento di distribuzione indipendentemente dal tipo di rendimento precalcolato selezinato nella scheda Centrale Termica.

Ad esempio, cliccando sul pulsante posto in corrispondenza del rendimento (vedi Figura 5 52) si acceda al wizard dove occorre effettuare le scelte:

• Impianto Autonomo

• Impianto Centralizzato a distribuzione Orizzontale

• Impianto Centralizzato a distribuzione Verticale

Si selezioni la seconda voce.

Specificare il tipo di isolamento in base all’anno di costruzione e al numero si piani dell’edificio e di seguito (dopo aver premuto <Next>) la temperatura del fluido di mandata/ritorno:

Cliccare su <OK> dopo aver scelto la temperatura dei fluidi, per forzare il valore nel programma. La maschera si chiuderà in automatico.

Per tutte le altre combinazioni fare comunque riferimento alla sopracitata Normativa.
