HT10200 - Ripartizione delle spese di riscaldamento e produzione ACS secondo UNI 10200:2015

---



---

Ripartizione - Elenco Radiatori

---



Ht10200, in virtù della stretta integrazione con HtCad, è in grado di acquisire i dati di caratterizzazione e dimensionamento dei radiatori inseriti graficamente (per la cui definizione si rimanda alla consultazione dell'apposita sezione ) .

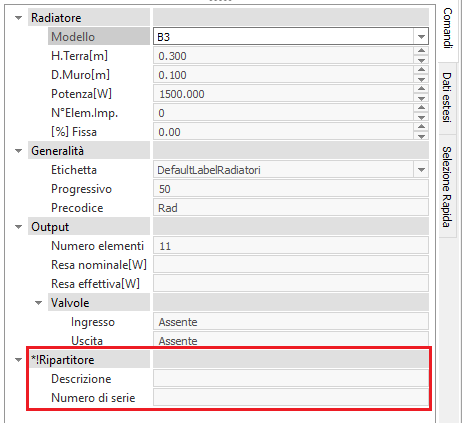

In particolare, all'atto dell'inserimento del radiatore, nella maschera delle relative Proprietà, si potrà specificare Descrizione e Numero di serie dell'eventuale ripartitore.

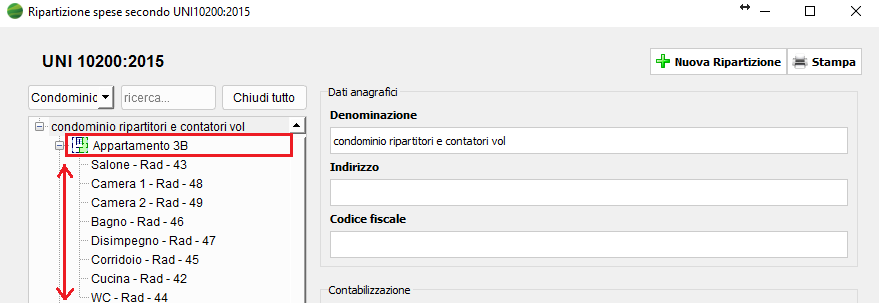

Nell'ambito di progetti energetici in cui si sia provveduto all'inserimento grafico dei radiatori, il menu ad albero di gestione del progetto elencherà i singoli ambienti costituenti l'unità immobiliare, e per ciascuno , le caratteristiche del corrispondente radiatore

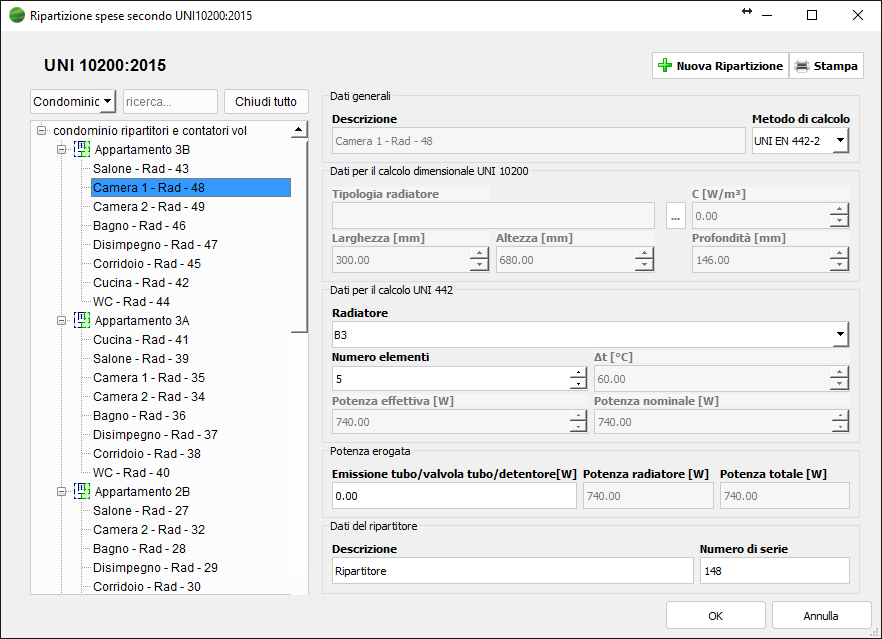

Selezionando un singolo radiatore, verrà mostrato il dettaglio delle relative caratteristiche:

- Descrizione : il campo riporta in automatico il codice del terminale e l'indicazione dell'ambiente di appartenenza

- Metodo di calcolo : il campo permette di definire la metodologia con cui si intendono dimensionati i terminali; prevede due opzioni 1) UNI-442-2 e 2) UNI 10200.

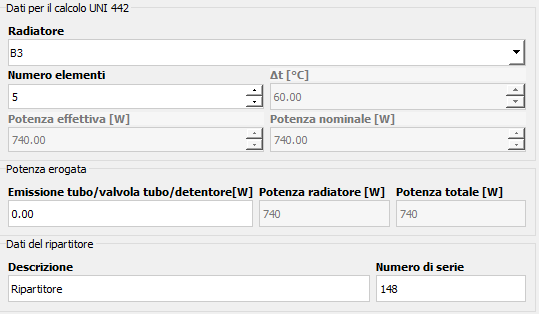

Qualora si sia selezionata l'opzione 1) UNI 442-2, i dati di dimensionamento (e il numero dell'eventuale ripartitore) vengono acquisiti direttamente dall'elemento grafico inserito nel progetto

- Radiatore : il software acquisisce il modello di radiatore inserito in sede di input grafico; attraverso il corrispondente menu a tendina è possibile accedere all'Archivio Radiatori.

- Numero di elementi : il software acquisisce il numero di elementi del radaitore inserito graficamente.

- Emissione tubo / valvola tubo / detentore [W] : potenza termica emessa dalle tubazioni in ingresso/uscita dal radiatore

- Descrizione del ripartitore : descrizione acquisita dai dati estesi del radiatore

- Numero di serie : dato acquisito dai dati estesi del radiatore

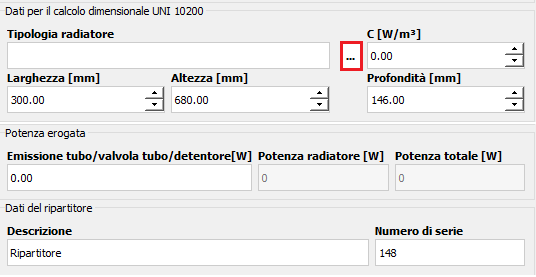

Selezionando l'opzione 2) UNI 10200, i dati dimensionamento devono essere inseriti all'interno della scheda in termini di:

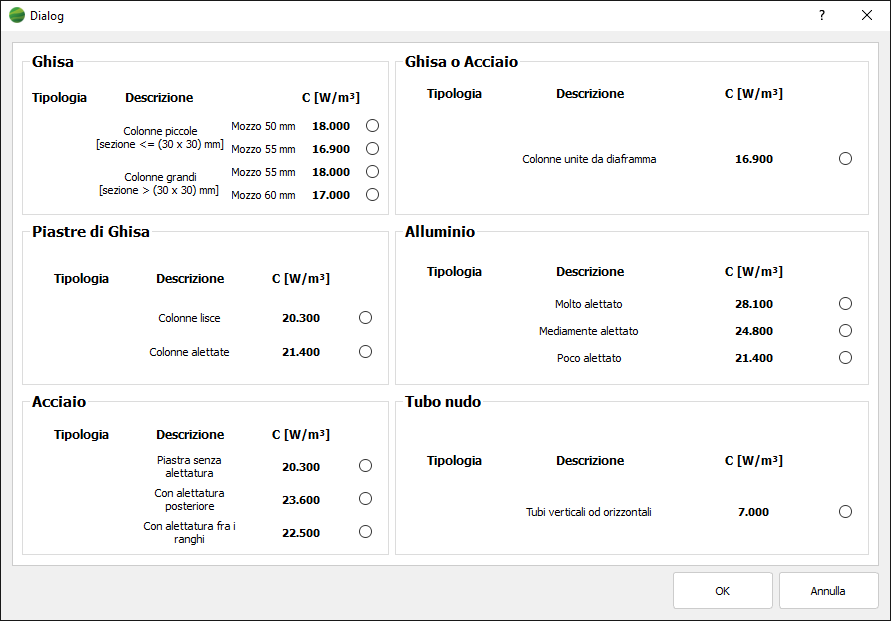

- Tipologia radiatore: attraverso il tasto posto nell'estremità destra si attiva il wizard riproducente il prospetto D.1 della UNI 10200

In funzione della scelta operata, il software attribuirà il corrispondente valore del parametro C e ricalcolerà la potenza del radiatore.

- Larghezza [mm] :in questo caso il dato dimensionale dev'essere inserito dall'utente

- Altezza [mm] : in questo caso il dato dimensionale dev'essere inserito dall'utente

- Profondità [mm] : in questo caso il dato dimensionale dev'essere inserito dall'utente

- Emissione tubo / valvola tubo / detentore [W] : potenza termica emessa dalle tubazioni in ingresso/uscita dal radiatore

- Potenza radiatore [W] : potenza del terminale di emissione

- Potenza totale [W] : somma della potenza termica emessa dalle tubazioni e della potenza del terminale di emissione.

- Descrizione del ripartitore : descrizione acquisita dai dati estesi del radiatore

- Numero di serie : dato acquisito dai dati estesi del radiatore
