HT10200 - Ripartizione delle spese secondo UNI 10200:2018
Progetto di ripartizione spese

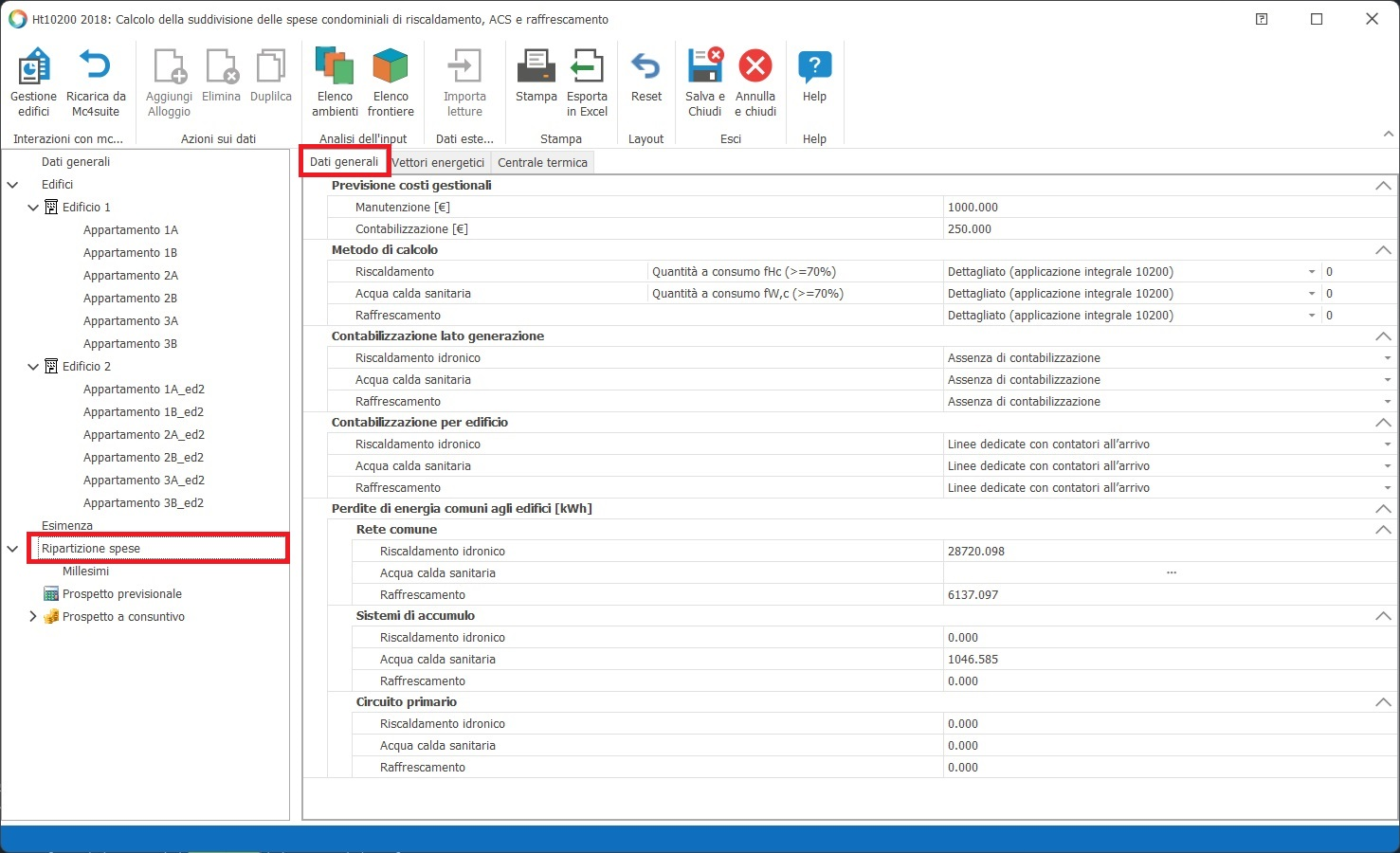

Il nodo "Ripartizione spese" si compone di tre schede:
- Dati generali
- Vettori energetici
- Centrale termica
Nel seguito descriviamo i parametri contenuti nelle sezioni della scheda "Dati generali".
Dati generali - Previsione costi gestionali
- Manutenzione [€]: occorre indicare i costi complessivi per la manutenzione della centrale termica
- Contabilizzazione [€] : occorre indicare i costi complessivi legati alla gestione del sistema di contabilizzazione
Dati generali - Metodo di calcolo
Per i servizi di riscaldamento, produzione ACS e raffrescamento occorre indicare se eseguire il calcolo dettagliato (quindi con applicazione integrale della UNI 10200) oppure optare per il metodo semplificato
sussistendo le condizioni per la deroga secondo Decreto 141/2016.
In caso di sussistenza della deroga (condizione verificabile all'interno della sezione "Esimenza"), scelta l'opzione "Metodo semplificato", nella casella posta all'estremità destra rispetto a ciascun servizio, occorre
indicare, in termini percentuali, la frazione delle spese da ripartire in termini di consumo volontario.
Dati generali - Contabilizzazione lato generazione
Le opzioni disponibili sono : 1) Assenza di contabilizzazione, 2) Per singolo generatore, 3) Per singolo servizio.
Per i servizi di riscaldamento, produzione ACS e raffrescamento occorre indicare se vi sia, o meno, la presenza di un contatore in centrale termica; in caso di presenza di un sistema di contabilizzazione e concomitante
sussistenza di una molteplicità di generatori che soddisfano il medesimo servizio, occorre specificare se la centrale termica è dotata di un unico contatore centralizzato (opzione "Per singolo servizio") oppure se
sussiste un contatore per singolo generatore.
Dati generali - Contabilizzazione per edificio (Supercondomini)
Nel caso dei supercondomini, per i servizi di riscaldamento, produzione ACS e raffrescamento occorre indicare il tipo di contabilizzazione attuato in funzione della posizione reciproca tra contatori e rispettivi edifici; le
opzioni disponibili sono:

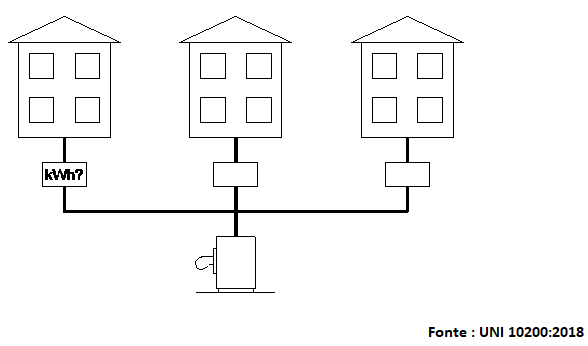

1) Linee dedicate con contatori all'arrivo : i contatori si intendono posti in corrispondenza dell'ingresso di ciascun fabbricato; è presente una rete a stella ovvero una rete interposta tra la centrale termica ed i
contatori. In questo caso le perdite delle tubazioni sono ripartite proporzionalmente alle perdite teoriche.

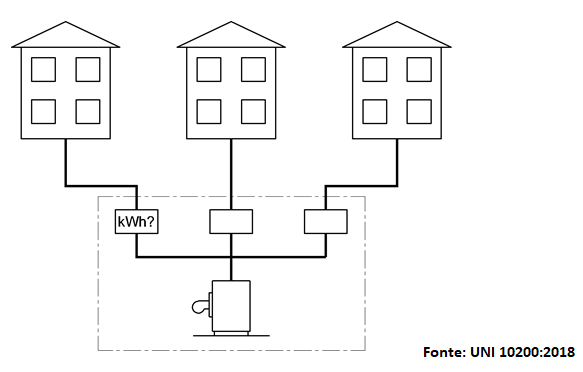

2) Linee dedicate con contatori alla partenza : i contatori di ciascun fabbricato si intendono posti immediatamente dopo la centrale termica; è presente una rete a stella ovvero una rete interposta tra ciascun
contatore de il rispettivo fabbricato. In questo caso le perdite delle tubazioni sono parte del consumo involontario di ciascun edificio.

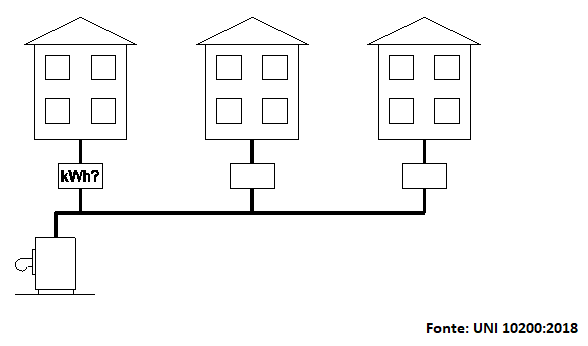

3)Anello comune - Punto in diramazione : si intende una rete comune con stacchi; risulta presente sia una rete interposta tra la centrale termica ed i contatori che una rete interposta tra i singoli contatori e il rispettivo
fabbricato. In questo caso le perdite delle tubazioni sono ripartite in proporzione ai fabbisogni di energia utile complessivi dei singoli edifici.
4) Assenza di contabilizzazione
Dati generali - Perdite di energia comuni agli edifici [kWh]
In tale sezione vengono riportate le perdite energetiche dei tratti di rete comuni ai diversi edifici; i sottosistemi presi in considerazione sono la rete interposta tra centrale termica e i contatori dei singoli edifici (reti
comuni), la rete di distribuzione primaria, il sistema di accumulo.
Le dispersioni relative ai tratti di rete comune, oltre che per inserimento manuale (qualora siano note a priori), possono essere recepite previo definizione tabellare della rete.
La descrizione della rete si esegue in centrale termica:

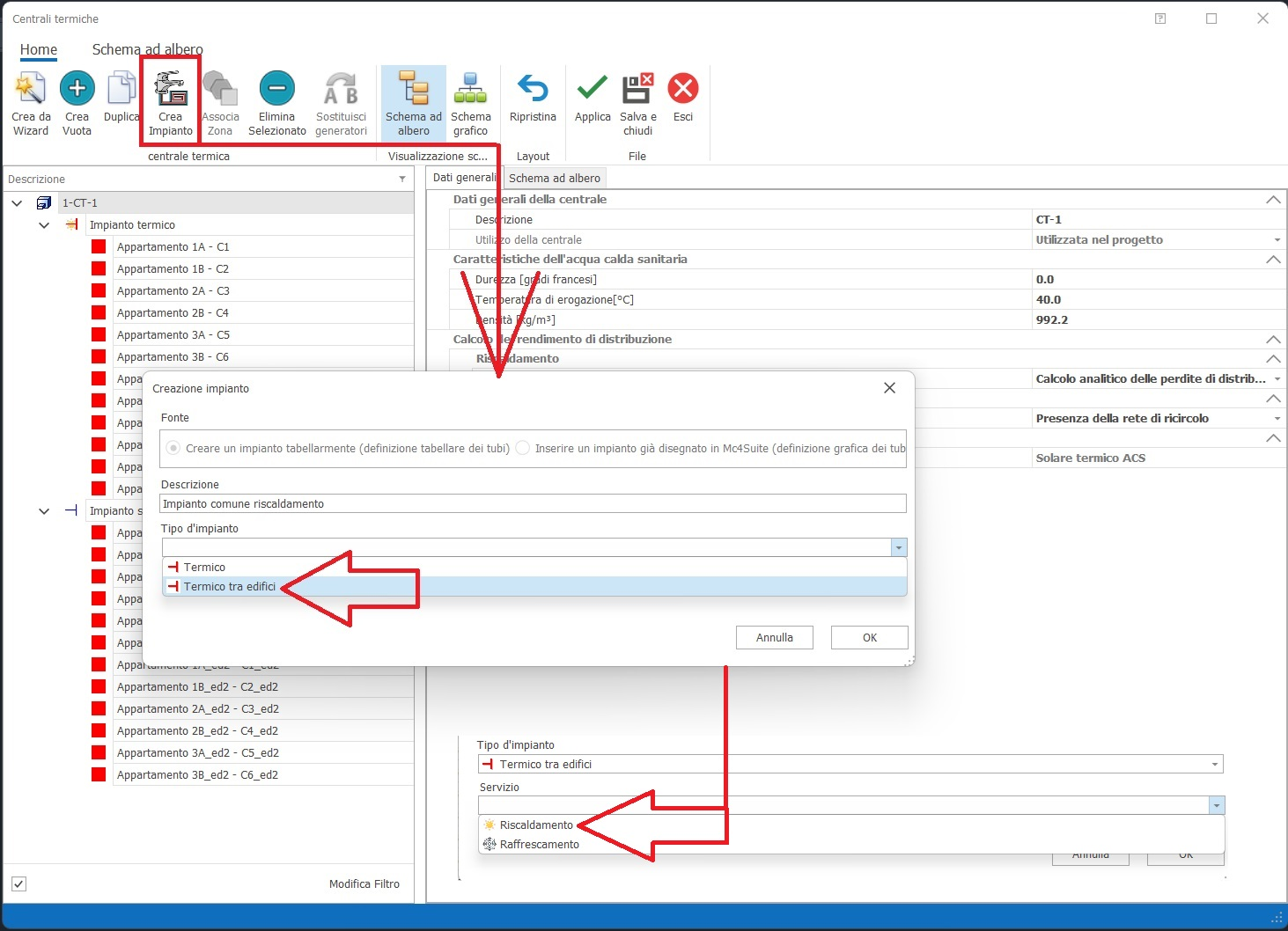

Cliccando sul pulsante "Crea Impianto", nella sezione "Centrali termica" si attiva il menu di creazione degli impianti termici; oltre alla descrizione dell'impianto comune, si dovrà selezionare la tipologia "Termico tra
edifici" e quindi il tipo di servizio energetico espletato.

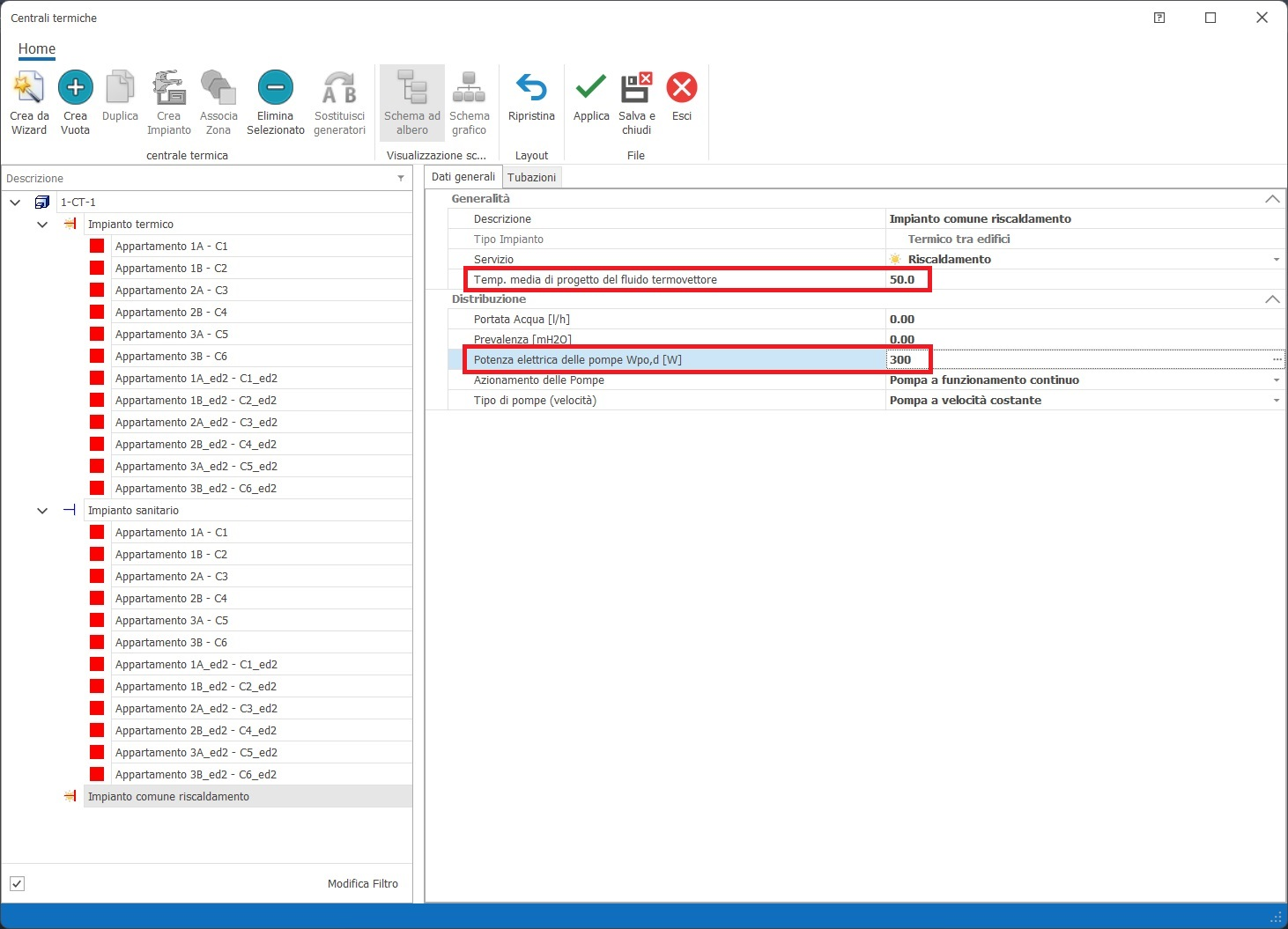

Nell'ambito della scheda "Dati generali" si procederà alla caratterizzazione dell'impianto per il servizio di riscaldamento in termini di temperatura media di progetto del fluido termovettore e presenza di una pompa di
circolazione.

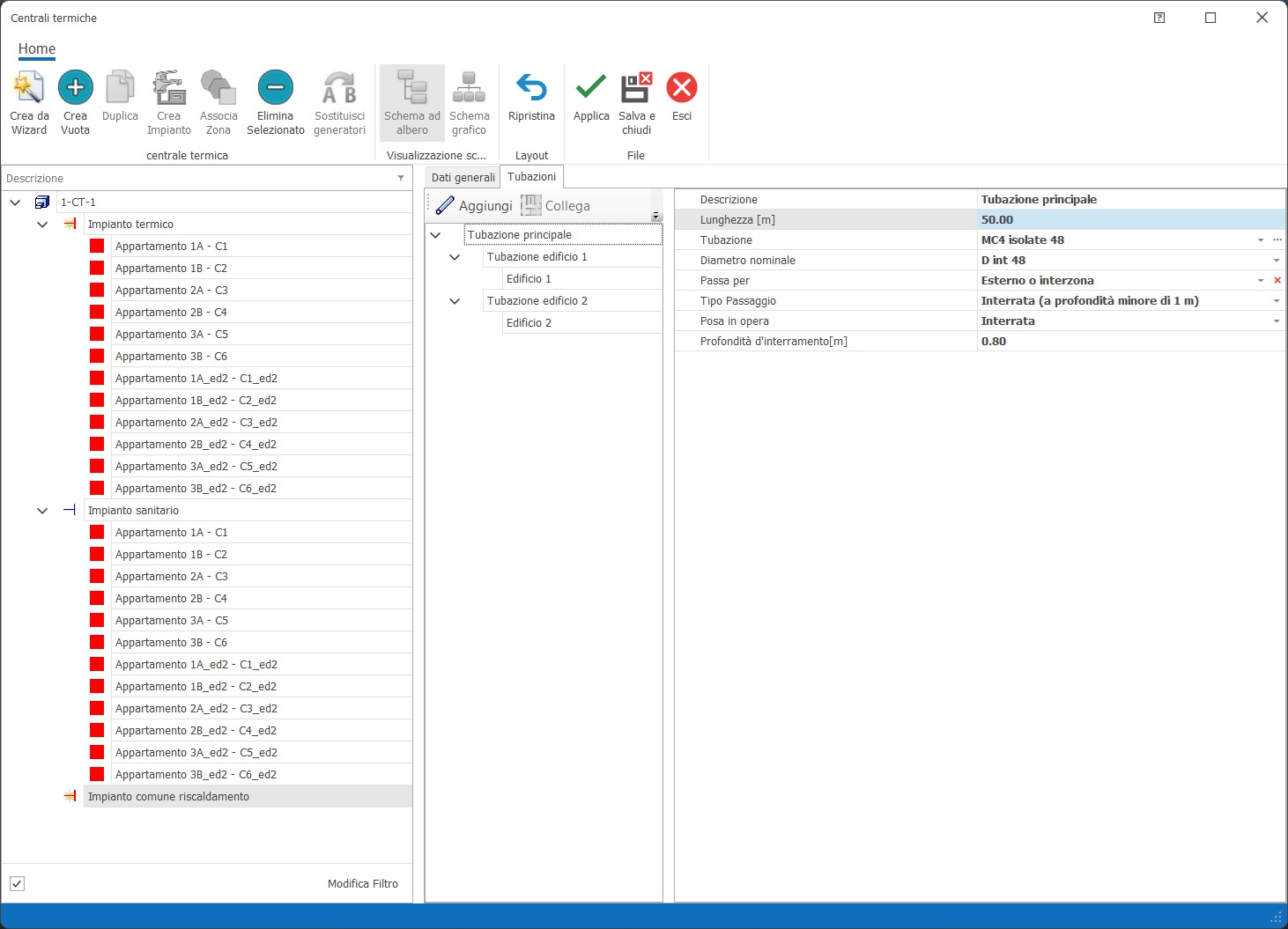

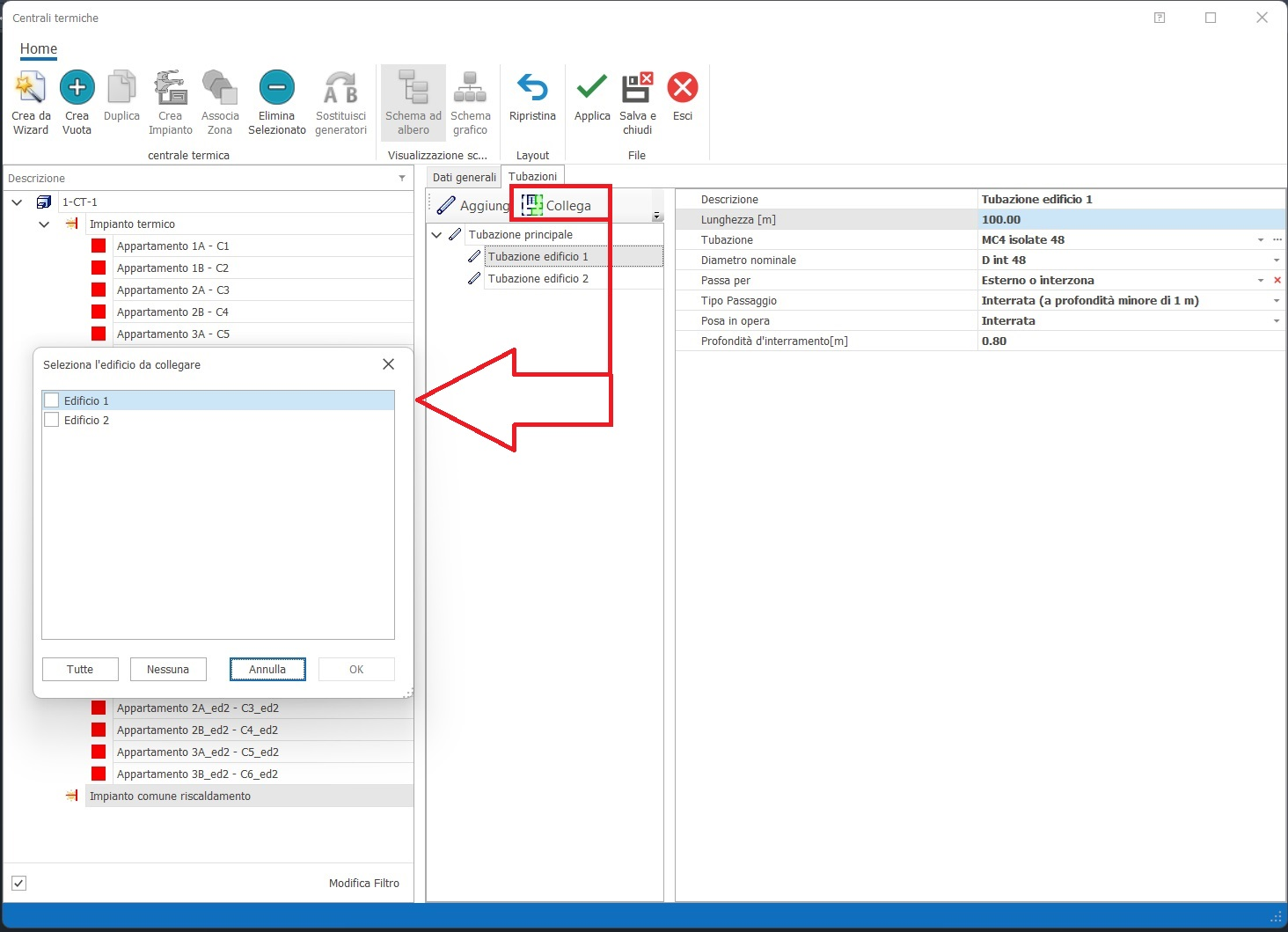

Nella scheda "Tubazioni" si procederà alla descrizione tabellare delle tubazioni che compongono la rete; tramite il pulsante "Collega" , in questo specifico caso, si effettuerà l'associazione tra tubazione e gli
edifici serviti.

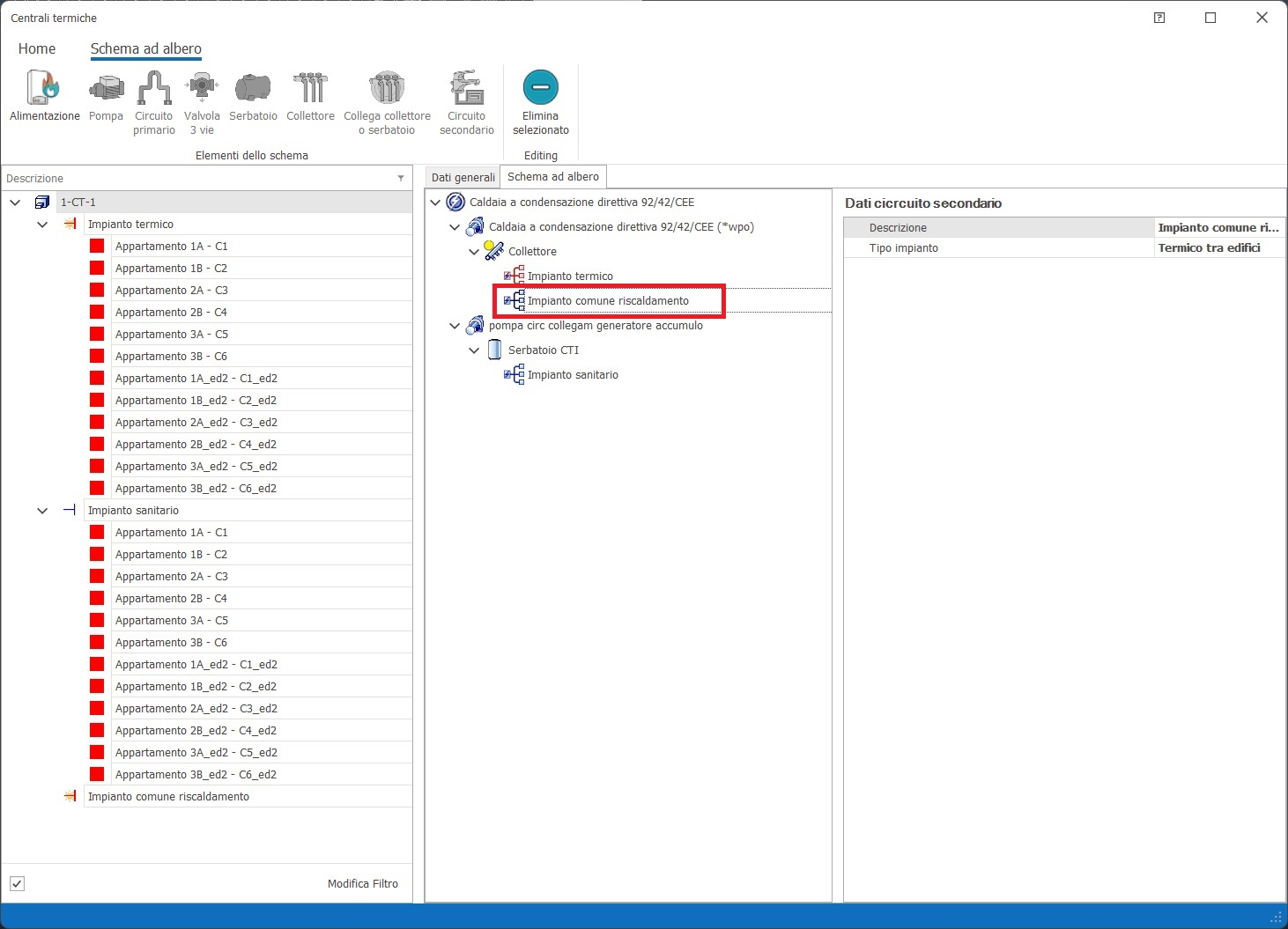

L'impianto così definito dovrà quindi essere associato al generatore nell'ambito della scheda "Composizione" della centrale termica.
