HT10200 - Ripartizione delle spese secondo UNI 10200:2018

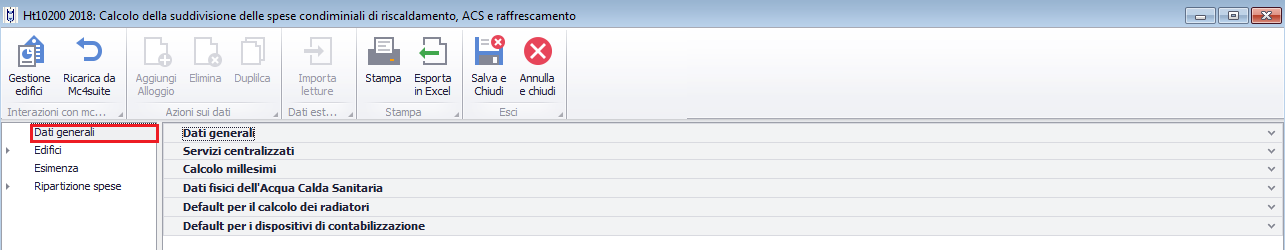

Dati generali
La maschera dei Dati generali è suddivisa in diverse sotto sezioni, nell'ordine:
- Dati generali
- Servizi centralizzati
- Calcolo millesimi
- Dati fisici dell'Acqua Calda Sanitaria
- Default per il calcolo dei radiatori
- Default per i dispositivi di contabilizzazione
Nel seguito descriviamo le voci di cui si compone ciascuna sezione

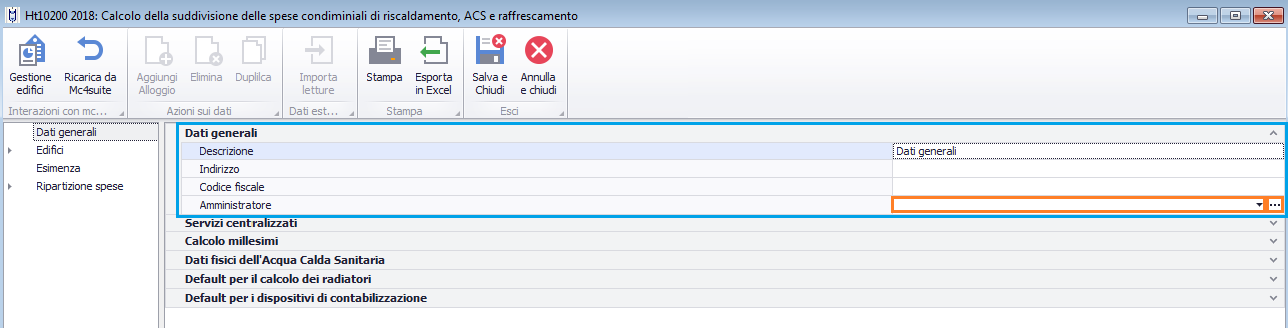

Dati generali
- Descrizione : occorre inserire una denominazione per il progetto di ripartizione
- Indirizzo: occorre inserire l'indirizzo del condominio per cui si realizza la ripartizione
- Codice fiscale : occorre inserire il codice fiscale del condominio per cui si realizza la ripartizione
- Amministratore : la denominazione dell'amministratore può essere selezionata da menù a tendina contestuale se la voce risulta già registrata all'interno dell'Archivio Persone; diversamente , tramite il pulsante posto all'estremità destra di tale
campo, si potrà accedere direttamente all'Archivio Persone in modo da procedere all'inserimento di una nuova anagrafica.

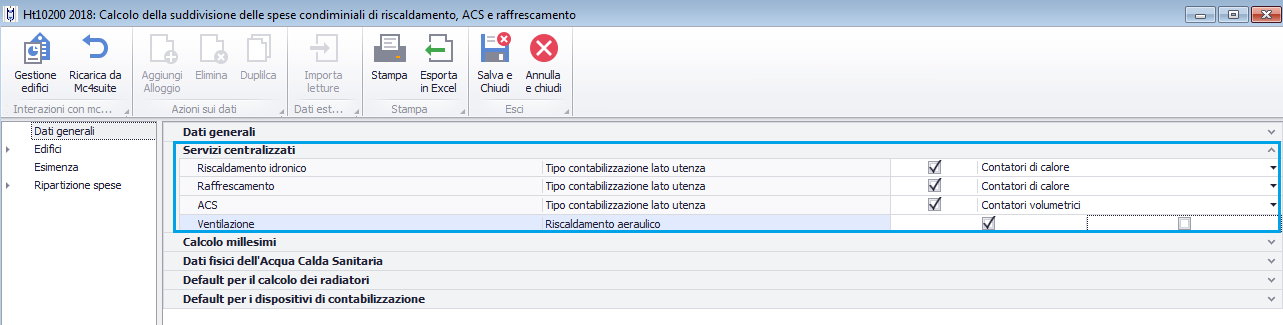

Servizi centralizzati
Per ciascun servizio occorre indicare, tramite l'apposito checkbox, se esso è presente o meno nel contesto del condominio in esame.
Per i servizi effettivamente presenti, occorre quindi specificare la tipologia di contabilizzazione dell'energia termica lato utenza; nel corrispondente menù a tendina le voci disponibili corrispondono alle quattro situazioni che si possono rintracciare nella
realtà impiantistica ovvero
1) Non contabilizzato , in caso di assenza di contabilizzazione
2) Contatori di calore (nel caso di contabilizzazione diretta)
3) Ripartitori (per il solo servizio di riscaldamento, nel caso di contabilizzazione indiretta)
4) Contatori volumetrici (per il solo servizio di produzione ACS)
Per il servizio di ventilazione, con il primo checkbox se ne indica la presenza in termini di sola Ventilazione meccanica (senza alcun trattamento dell'aria), selezionando il secondo checkbox si indica la presenza del Riscaldamento aeraulico ovvero di un
impianto che prevede il trattamento dell'aria (impianto misto idronico e aeraulico in caso di impianto ad aria primaria, solo aeraulico in caso di impianto a tutt'aria).

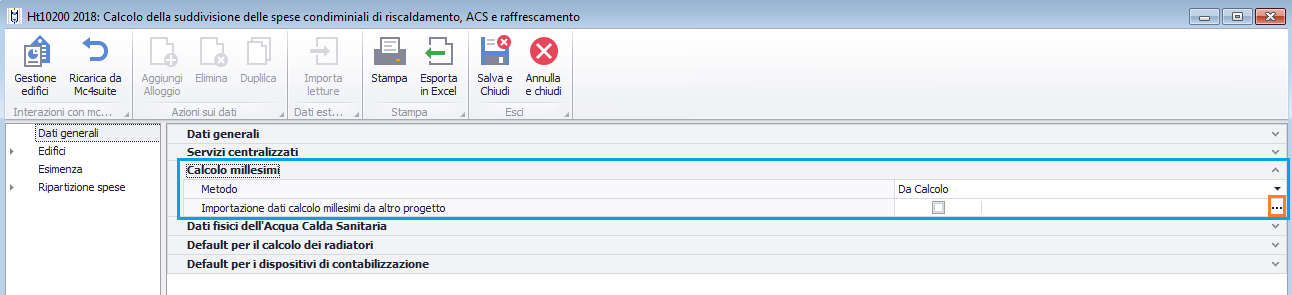

Calcolo millesimi
La determinazione dei millesimi può avvenire mediante l'opzione "Da Calcolo" ovvero in maniera automatizzata in base al calcolo energetico eseguito dal software (nel medesimo progetto oppure da altro file DWG) oppure previo inserimento manuale dei
corrispondenti valori noti a priori (opzione "Noti").
Nel caso dell'acquisizione dei millesimi da "Calcolo", tramite il checkbox "Importazione dati calcolo millesimi da altro progetto" è possibile attivare il caricamento dei millesimi direttamente da un altro file DWG la cui selezione avverrà ricorrendo al tasto
posto nell'estremità destra di tale voce.

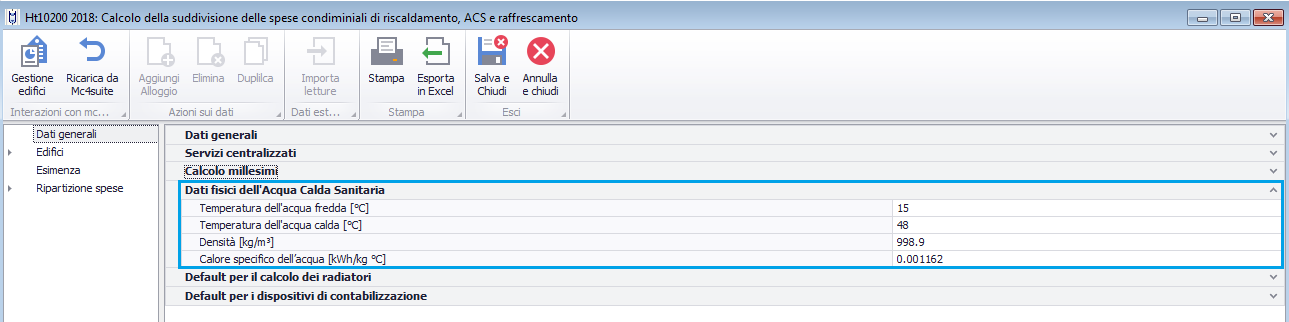

Dati fisici dell'Acqua Calda Sanitaria
In tale sezione vengono riepilogati i dati termo-fisici dell'acqua calda sanitaria utilizzati a livello di calcolo energetico; i valori di temperatura, in particolare, corrispondono a quelli suggeriti dalla UNI/TS 11300-2:2019.

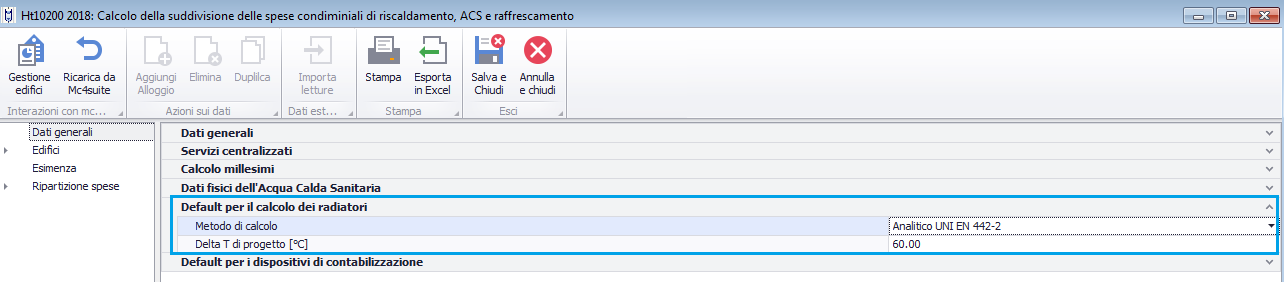

Default per il calcolo dei radiatori
In tale sezione occorre indicare:
- il metodo di calcolo dei radiatori tra le due opzioni disponibili ovvero : 1) Analitico secondo UNI EN 442-2 o 2) Dimensionale secondo prospetto della UNI 10200 ;
- il △ T [°C] di progetto per il dimensionamento dei radiatori.

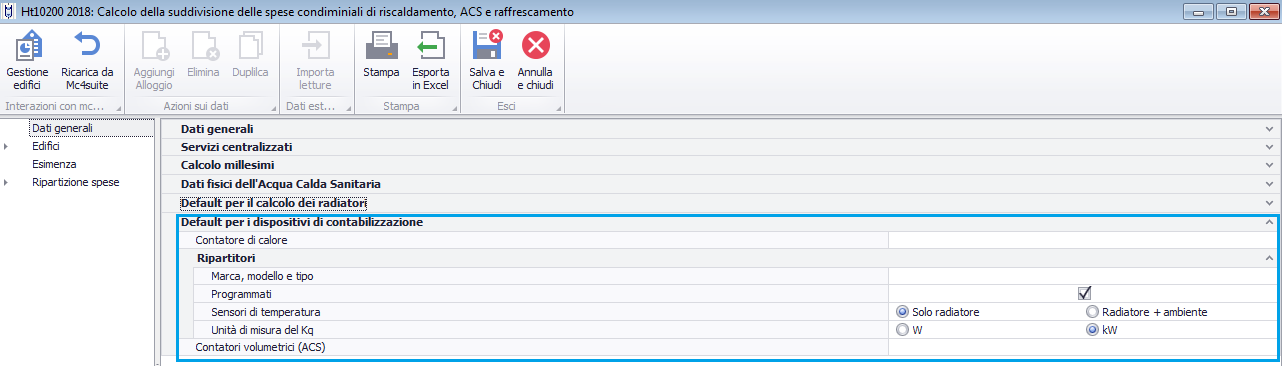

Default per i dispositivi di contabilizzazione
In corrispondenza della voce "Contatore di calore" è possibile inserire, nell'apposito box, un testo descrittivo.
Per i ripartitori sono previsti i seguenti campi:
- Marca, modello e tipo, in corrispondenza del quale occorre inserire, nell'apposito box, un testo descrittivo
- Programmati, ponendo il segno di spunta nel corrispondente checkbox si indica la presenza di ripartitori programmabili
- Sensori di temperatura, per i quali occorre indicare se collocati solo sui terminali oppure sui terminali ed in ambiente
- Unità di misura del KQ , occorre indicare l'unità di misura attraverso il quale viene espresso il fattore di valutazione del ripartitore che tiene conto della potenza nominale del radiatore (esprimibile in [W] oppure in [kW] .
Infine in corrispondenza della voce "Contatori volumetrici (ACS)" è possibile inserire, nell'apposito box, un testo descrittivo.
