ANALISI ACUSTICA

Calcolo ad indice unico dell'edificio

Si basa su algoritmi necessari al calcolo del livello di isolamento per via aerea, isolamento al calpestio e isolamento di facciata di locali generati in ambiente CAD.

Il calcolo avviene in modo automatizzato tra coppie di ambienti (isolamento per via aerea e isolamento al calpestio) o per un singolo ambiente (isolamento di facciata). Il risultato del calcolo potrà essere presentato come

un indice unico o un insieme di risultati in frequenza.

Caratterizzate acusticamente le strutture edilizie ed effettuato l’input grafico dell’edificio, si possono lanciare i calcoli degli indici di prestazione acustica dell’edificio.

Occorre precisare che per le porte è indispensabile assicurarsi di aver selezionato correttamente la struttura di composizione nel corrispondente archivio; in ogni caso in corrispondenza della voce Struttura non deve

essere selezionata l’opzione Assente .

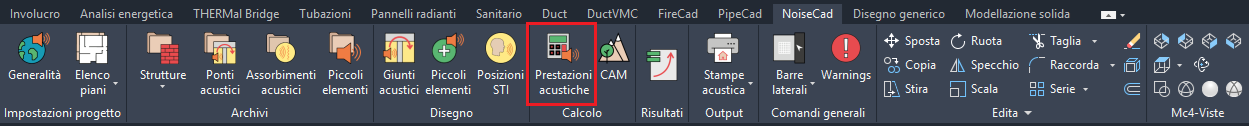

Per eseguire le verifiche acustiche occorre cliccare sul tasto Calcolo all’interno della scheda della Barra degli strumenti dedicata al NoiseCad.

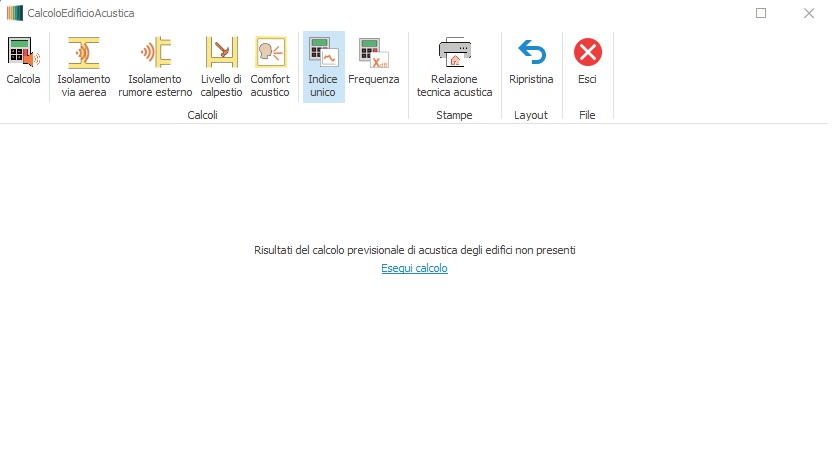

Si aprirà la maschera del calcolo acustico :

Nella barra superiore sono presenti rispettivamente i pulsanti:

- Calcola : avvia la procedura di valutazione dell'isolamento acustico passivo dell'edificio; i tipi di isolamento valutati dipendono dalle scelte operate tramite i pulsanti successivi;

- Isolamento via aerea : selezionando tale pulsante verrà valutato l'isolamento al rumore trasmesso tra ambienti adiacenti. La selezione del pulsante è identificata dallo sfondo azzurro, la sua deselezione dallo sfondo

bianco.

- Isolamento rumore esterno : selezionando tale pulsante verrà valutato l'isolamento al rumore proveniente da ambiente esterno. La selezione del pulsante è identificata dallo sfondo azzurro, la sua deselezione dallo

sfondo bianco.

- Livello di calpestio : selezionando tale pulsante verrà valutato l'isolamento al rumore da calpestio tra ambienti adiacenti. La selezione del pulsante è identificata dallo sfondo azzurro, la sua deselezione dallo sfondo

bianco.

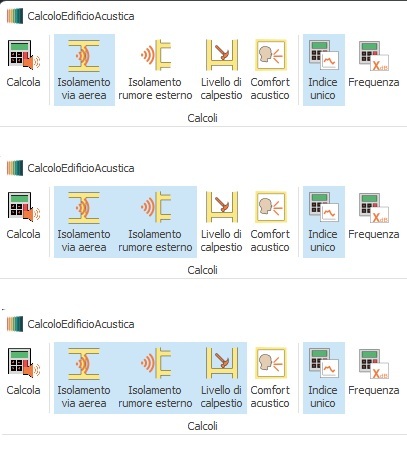

N.B.: si può scegliere se verificare un isolamento per volta o effettuare contemporaneamente la verifica di due o di tutti indici

- Comfort acustico : selezionando tale pulsante verranno valutati il Tempo di riverberazione e il livello di intelligibilità del parlato tramite l'indice STI l'isolamento al rumore da calpestio tra ambienti adiacenti. La selezione

del pulsante è identificata dallo sfondo azzurro, la sua deselezione dallo sfondo bianco

- Indice unico : selezionando tale pulsante le valutazioni degli isolamenti per via aerea, da rumore esterno e da rumore di calpestio verranno valutati secondo il metodo ad indice unico, così come richiesto dal D.P.C.M. del

05/12/1997.. La selezione del pulsante è identificata dallo sfondo azzurro, la sua deselezione dallo sfondo bianco.

- Frequenza : selezionando tale pulsante le valutazioni degli isolamenti per via aerea, da rumore esterno e da rumore di calpestio verranno valutati secondo il metodo in frequenza.. La selezione del pulsante è identificata

dallo sfondo azzurro, la sua deselezione dallo sfondo bianco.

- Relazione tecnica acustica : selezionando tale pulsante si effettuerà la stampa del Certificato Acustico di Progetto e dei relativi allegati.

- Ripristina : selezionando tale pulsante verrà rigenerata l'interfaccia ella maschera; tale funzionalità è utile nei casi in cui subentrino anomalie nella disposizione degli elementi del menu dei calcoli o se ne voglia

ripristinare l'assetto originale a seguito di modifiche o personalizzazioni operate dall'utente.

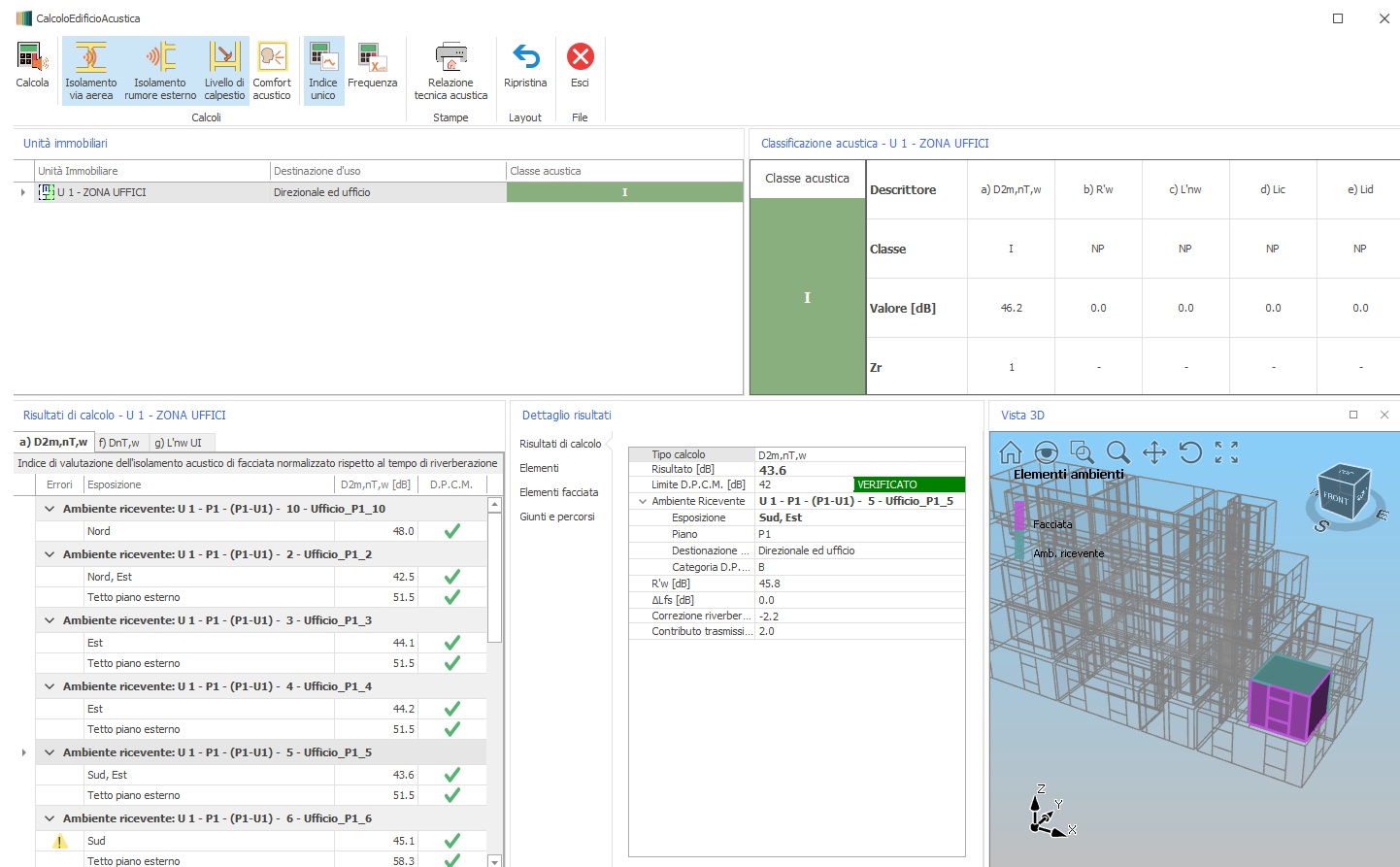

Eseguito il calcolo, il programma attiverà la maschera riepilogativa dei risultati.

Essa risulta suddivisa in cinque settori ovvero:

nel riquadro in alto a sinistra (Unità immobiliari) sono elencate, in una struttura ad albero, le unità immobiliari presenti, la relativa destinazione d'uso e classe acustica sintetica;

nel riquadro in alto a destra è presentata la classificazione acustica dettagliata della singola unità immobiliare

nel riquadro in basso a sinistra sono elencati, in una struttura ad albero, gli ambienti e le relative esposizioni dell'unità immobiliare selezionata nel riquadro soprastante

nel riquadro in basso al centro è presentato il dettaglio di calcolo dell'esposizione selezionata nel riquadro posto alla sua immediata sinistra

nel riquadro in basso a destra è contenuta la Vista 3D ovvero un visualizzatore tridimensionale e multi-contestuale che mostra graficamente, nel contesto dell'intero edificio:

- l'ubicazione dell'ambiente o della a coppia di ambienti selezionati nel riquadro più a sinistra,

- le strutture coinvolte nell'analisi di una data esposizione selezionata nel contesto del riquadro al centro

- le strutture intercettate da un singolo giunto acustico selezionato nel contesto del riquadro al centro

Descrizione del riquadro "Classificazione acustica" della singola unità immobiliare

Nel riquadro in alto a destra viene mostrato, per ciascuna unità immobiliare, l’esito della classificazione acustica eseguita secondo la norma UNI 11367; in particolare verrà indicata la classe acustica risultante, il valore di ciascun

descrittore che concorre alla determinazione di tale classe, il peso Zr attribuito a ciascun indicatore.

Descrizione del riquadro "Risultati di calcolo"

Il riquadro, per ciascun isolamento, mostra i valori degli indicatori sintetici relativi alle esposizioni di ciascun ambiente ricevente.

I risultati di ciascun isolamento sono presentati all'interno di tre schede denotate rispettivamente come:

a) D2m,nT,w (Indice di valutazione dell'isolamento acustico di facciata normalizzato rispetto al tempo di riverberazione)

b) DnT,w (Indice di valutazione dell'isolamento acustico normalizzato rispetto al tempo di riverberazione)

c) L'nw (Indice di valutazione del livello di pressione sonora di calpestio normalizzato rispetto all'assorbimento acustico)

Le schede sono presentate in base alle scelte operate dall'utente prima del lancio del calcolo ad indice unico.

Descrizione dei "Risultati di calcolo" per l'indice D2m,nT,w

Risultato [dB] : presenta il valore di indice complessivo della facciata e o del gruppo di facciate (nel caso in cui nelle impostazioni generali di calcolo si sia optato per la loro aggregazione)

Limite D.P.C.M. [dB : riporta il valore limite normativo di confronto del valore di progetto dell'indice di valutazione e l'esito del confronto tra i due valori

Ambiente ricevente : riporta per esteso la denominazione dell'ambiente ricevente, comprensiva del codice ambiente, del codice del piano e dell'unità immobiliare di appartenenza; ciascun locale è descritto in termini di :

- Esposizione (I): indica l'esposizione o (le esposizioni nel caso in cui nelle impostazioni generali di calcolo si sia optato per la loro aggregazione) considerate in sede di valutazione dell'indice

- Piano: indica il piano di appartenenza dell'ambiente

- Destinazione d'uso : indica la destinazione d'uso dell'unità immobiliare cui appartiene l'ambiente in esame. L'informazione è dedotta in base all'associazione della categoria acustica effettuata nell'elenco Unità immobiliari

- Categoria D.P.C.M.: riporta la lettera indicante la categoria acustica secondo D.P.C.M. 05/12/1997 corrispondente alla destinazione d'uso

R'w [dB] : rappresenta il valore del potere fonoisolante apparente della facciata

ΔL fs [dB] : rappresenta la differenza del livello di pressione sonora per la forma della facciata

Correzione riverbero [dB] : rappresenta il contributo correttivo dipendente dal volume dell'ambiente calcolato con la formula 10 lg 0,16 x (V / T₀A₀)

dove V [m³] è il volume dell'ambiente, A₀ è l’area di assorbimento equivalente di riferimento [m²] , T₀ è il tempo di riverberazione di riferimento

Contributo trasmissione laterale [dB] : rappresenta il contributo forfettario di trasmissione laterale (flanking transmission) nel caso in cui nelle impostazioni generali di calcolo si sia attivata l'opzione "Calcolo semplificato senza percorsi

laterali" nel contesto dell'isolamento da rumore esterno.

Descrizione dei "Risultati di calcolo" per l'indice DnT,w

Risultato [dB] : presenta il valore di indice complessivo dell'isolamento per via aerea rispetto al rumore proveniente da un ambiente contiguo

Limite D.P.C.M. [dB : riporta il valore limite normativo di confronto del valore di progetto dell'indice di valutazione e l'esito del confronto tra i due valori

Ambiente ricevente : riporta, per esteso, la denominazione dell'ambiente ricevente, comprensiva del codice ambiente, del codice del piano e dell'unità immobiliare di appartenenza; ciascun locale è descritto in termini di :

- Piano: indica il piano di appartenenza dell'ambiente

- Categoria D.P.C.M.: riporta la lettera indicante la categoria acustica secondo D.P.C.M. 05/12/1997 corrispondente alla destinazione d'uso

Direzione emissione : indica se la valutazione coinvolge ambienti adiacenti disposti sullo stesso piano (frecce orizzontali) oppure risultano appartenenti a piani distinti e sovrapposti (frecce verticali).

Descrizione dei "Risultati di calcolo" per l'indice L'nw

Risultato [dB] : presenta il valore di indice complessivo della facciata e o del gruppo di facciate (nel caso in cui nelle impostazioni generali di calcolo si sia optato per la loro aggregazione)

Limite D.P.C.M. [dB : riporta il valore limite normativo di confronto del valore di progetto dell'indice di valutazione e l'esito del confronto tra i due valori

- Piano: indica il piano di appartenenza dell'ambiente

- Categoria D.P.C.M.: riporta la lettera indicante la categoria acustica secondo D.P.C.M. 05/12/1997 corrispondente alla destinazione d'uso

Ambiente emittente : riporta per esteso la denominazione dell'ambiente emittente, comprensiva del codice ambiente, del codice del piano e dell'unità immobiliare di appartenenza; ciascun locale è descritto in termini di :

- Piano: indica il piano di appartenenza dell'ambiente

- Categoria D.P.C.M.: riporta la lettera indicante la categoria acustica secondo D.P.C.M. 05/12/1997 corrispondente alla destinazione d'uso

Lnw,eq [dB] : rappresenta il valore dell' indice di valutazione del livello equivalente di pressione sonora di calpestio normalizzato

DLw [dB] :rappresenta il valore dell'indice di valutazione dell’attenuazione del livello di pressione sonora di calpestio dovuto ad un rivestimento di pavimentazione (ad esempio un controsoffitto)

Descrizione del riquadro "Vista 3D"

- Indici di valutazione, in corrispondenza ella quale vengono forniti gli indici di valutazione per le varie esposizioni dei singoli ambienti che compongono l'unità immobiliare.

Per ciascuna unità immobiliare vengono mostrati i risultati per ciascun isolamento valutato ovvero Isolamento facciata, Isolamento partizioni, Livello di calpestio.

All'interno di ciascun isolamento vengono quindi elencate le esposizioni di ciascun ambiente.

La maschera dei risultati relativa al nodo "Esposizione" è suddivisa in tre schede:

- Risultati di calcolo : in corrispondenza della quale viene indicato il valore del pertinente indice acustico, elencati gli elementi tecnici e i giunti acustici che definiscono l'esposizione e in maniera dettagliata, il contributo di

ogni singolo elemento e percorso acustico coinvolto nella valutazione .

- Percorsi acustici : in corrispondenza del quale vengono dettagliati i singoli percorsi acustici.

- Lista errori : in corrispondenza della quale vengono notificati eventuali warnings che identificano anomalie rilevate in fase di calcolo, sia a livello della descrizione delle stratigrafie sia livello dell’input grafico.

I valori calcolati vengono confrontati con i valori limite previsti dalla normativa, a seconda della tipologia dell’edificio; le esposizioni contrassegnate da un "semaforo rosso" evidenziano una non conformità con i valori limite.

Si rammenta che:

la verifica dell’isolamento dal rumore dal calpestio viene effettuata sia tra ambienti sovrapposti che tra ambienti adiacenti;
nella verifica per via aerea tra ambienti adiacenti , il programma sceglie in automatico l’ambiente emittente; il risultato fornito ovviamente non varia scambiando i ruoli dei due ambienti esaminati essendo la verifica bidirezionale;
qualora la coppia di ambienti sottoposta a verifica per via aerea abbia destinazione d’uso differente, viene adottato il limite normativo della categoria acustica cui corrisponde il valore più stringente;
il valore limite delle verifiche per via aerea e di facciata rappresenta una valore minimo da uguagliare o superare;
il valore limite per la verifica al calpestio è, invece, un valore massimo .

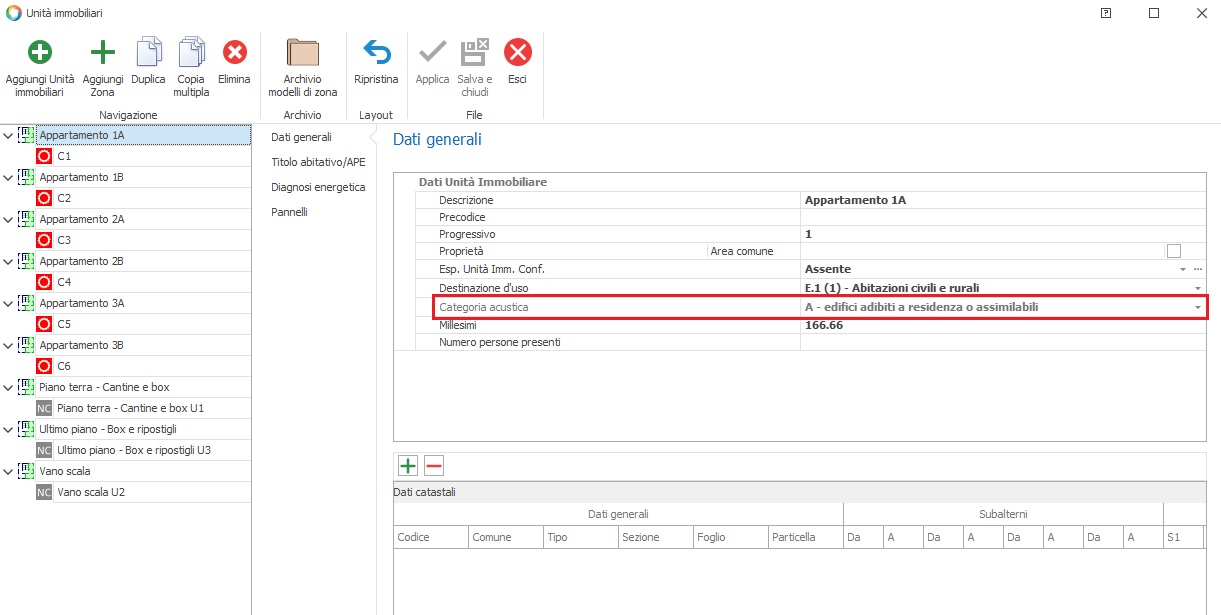

I valori limite applicati sono funzione della categoria acustica dell’unità immobiliare; quest’ultima viene impostata all’interno della scheda Dati generali dell’unità Immobiliare (Elenco unità immobiliari e zone di progetto

richiamabile mediante l’apposito comando contenuto nella scheda NoiseCad della Barra degli strumenti) in funzione della destinazione d’uso indicata per l’unità immobiliare.

Mediante il comando Risultati di calcolo si richiamerà la maschera dei risultati di calcolo senza rieseguire l’intera procedura di analisi: tale funzionalità è comoda per analizzare il report acustico in fasi successive purché

non si siano eseguite modifiche a livello di input o di caratterizzazione delle strutture che necessitano invece la riesecuzione dell’intero calcolo a livello di edificio.

Esclusione ambienti dalla verifica acustica

La normativa prevede la verifica acustica solo per gli ambienti di tipo abitativo; all’interno del programma, per escludere dalla verifica acustica ambienti di tipo non prettamente abitativo (come bagni, corridoi, ripostigli, vani

scala, cantine, garage, sottotetti non abitati) è possibile ricorrere ad una specifica funzione di esclusione : a tal fine occorre accedere ai dati estesi dell’ambiente in esame, selezionare la scheda Acustica e porre il segno di

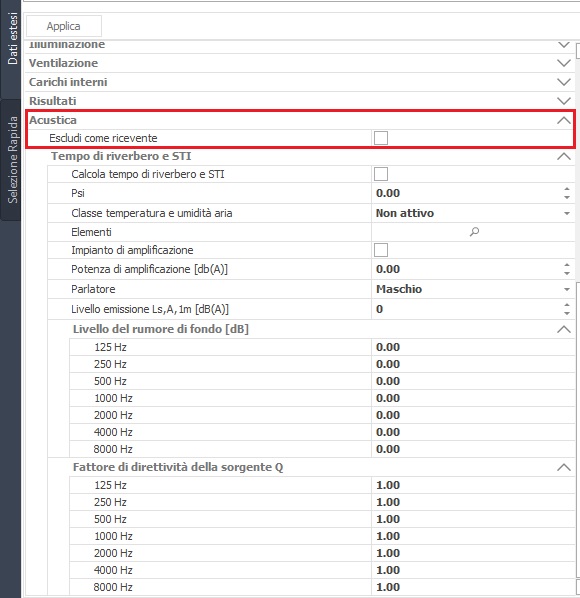

spunta accanto alla voce "Escludi come ricevente".

L’ambiente in esame verrà escluso dalla verifica acustica in qualità di ambiente ricevente ma non in qualità di ambiente emittente nei confronti di ambienti abitativi limitrofi.
