ANALISI ACUSTICA

Warnings relativi al calcolo previsionale delle strutture

La verifica acustica previsionale delle strutture, oltre a consentire al progettista di valutare la prestazione acustica della singola struttura, presa isolatamente rispetto al contesto edilizio in cui andrà inserita,

rappresenta la sede per controllare la corretta impostazione delle stratigrafie secondo quelle che sono le “regole” intrinseche al software.

Quando tali regole non vengono rispettate il software arresta la procedura di calcolo e restituisce un messaggio d’errore indicando la causa che lo innesca; tali warnings debbono essere risolti in questa stessa

sede in quanto essi si ripercuotono sul calcolo ad indice unico dell’intero edificio impedendone il corretto completamento (notificata tramite la restituzione di ulteriori warnings dopo il lancio del calcolo ad indice

unico).

Nel seguito si elencano i possibili messaggi d’errore che possono scaturire, la relativa spiegazione e la soluzione:

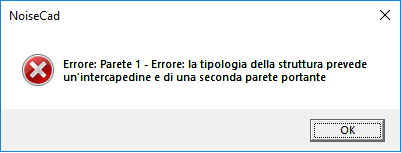

Intercapedine inserita in una parete singola o in un vetro singolo

Soluzione :

in caso di parete singola occorre trasformarla in parete doppia collocando lo strato d’aria nella sezione Intercapedine della stratigrafia;
in caso di parete doppia occorre spostare lo strato d’aria nella sezione Intercapedine della stratigrafia;
in caso di vetro singolo occorre trasformarlo in vetro doppio collocando lo strato d’aria nella sezione Intercapedine della stratigrafia;
in caso di vetro doppio occorre spostare lo strato d’aria nella sezione Intercapedine della stratigrafia

Intercapedine di parete doppia o di un vetro doppio privi di materiali

Soluzione : occorre inserire almeno uno strato d’aria o di un materiale fibroso nella sezione Intercapedine di una parete doppia o uno strato d’aria nella sezione Intercapedine di un vetro doppio. Se lo strato d’aria

non è previsto la struttura opaca o trasparente dev’essere caratterizzata come singola.

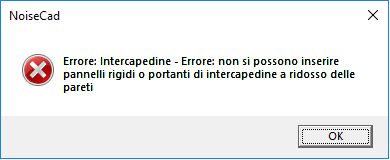

Intercapedine di una parete doppia contenente solo materiali non fibrosi

Soluzione: occorre inserire uno strato di materiale fibroso all’interno di una intercapedine in cui vi sono solo strati di materiali di tipo standard (né fibrosi né resilienti).

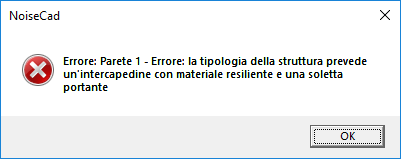

Presenza di un materiale resiliente all’interno di una intercapedine di una parete doppia

Soluzione : occorre modificare la tipologia del materiale isolante inserito nell’intercapedine di una parete doppia: anziché come resiliente esso dev’essere qualificato come fibroso.

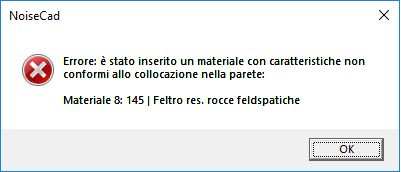

Presenza di un materiale resiliente al di fuori della sezione Resiliente di un pavimento

Soluzione : un materiale resiliente risulta collocato al di fuori della sezione Resiliente di un pavimento o di un solaio; in questo caso il warning identifica il materiale (o i materiali) e ne sottolinea la mancanza di

alcuni parametri fisico-acustici (in genere Modulo di Young e fattore di perdita interna); in realtà tali dati non sono in genere disponibili per i materiali resilienti per cui la soluzione consiste nel spostare il

materiale all’interno della sezione Resiliente (ove tali parametri non sono richiesti) dove, peraltro, ne vengono esaltate le caratteristiche acustiche (in particolare il valore di Rigidità dinamica).

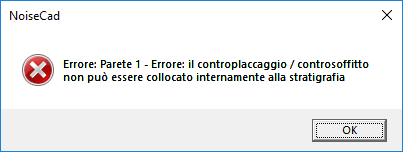

Errata compilazione di una controparete o controsoffitto

Soluzione: affinchè un controplaccaggio possa essere correttamente valutato occorre rispettare alcune regole basilari nella sua compilazione; in particolare una controparete o un controsoffitto devono

contemplare almeno uno strato di intonaco (generalmente cartongesso) ed almeno uno strato di materiale fibroso o, in alternativa, una intercapedine d’aria. Occorre pertanto controllare che il segno di

spunta in corrispondenza della colonna Controplaccaggio nella Scheda Composizione sia posto accanto ad almeno due dei materiali di base costituenti la struttura aggiuntiva.

Presenza di un materiale resiliente all'interno di una controparete o controsoffitto

Soluzione: all'interno di un controplaccaggio occorre sostituire il materiale isolante di tipo resiliente con un materiale isolante di tipo fibroso.

Presenza di un'intercapedine d'aria nel massetto o nella soletta di un solaio

Soluzione : non è ammesso l'inserimento di uno strato d'aria nel contesto del massetto o nella soletta di un solaio o di un pavimento; l'intercapedine d'aria può essere inserita solo nel contesto di un

controsoffitto.

Presenza di un materiale fibroso nella sezione Resiliente di un solaio con pavimento galleggiante

Soluzione: nel contesto di un solaio con pavimento galleggiante, nella sezione "Resiliente", è stato inserito un materiale fibroso anzichè resiliente
