DIMENSIONAMENTO DEGLI IMPIANTI

IMPIANTI AERAULICI - CENNI DI FLUIDODINAMICA

Valori della rugosità assoluta

In tab. 8.5 sono riportati i valori di rugosità assoluta tipici di diversi tipi di condotto. Essi sono validi per l’utilizzo con le formule (3.2) e (3.3). Per i condotti flessibili, i dati forniti dai produttori indicano che la

rugosità assoluta dei condotti flessibili non metallici completamente estesi varia da 1.1 mm a 4.6 mm. Per la tipologia in materiale metallico, il valore di rugosità assoluta per il condotto completamente esteso

varia 0.1 mm a 2.1 mm. Il Grafico 8.6 fornisce il fattore di correzione da applicarsi al valore della perdita di carico, quando il condotto flessibile non è completamente esteso.

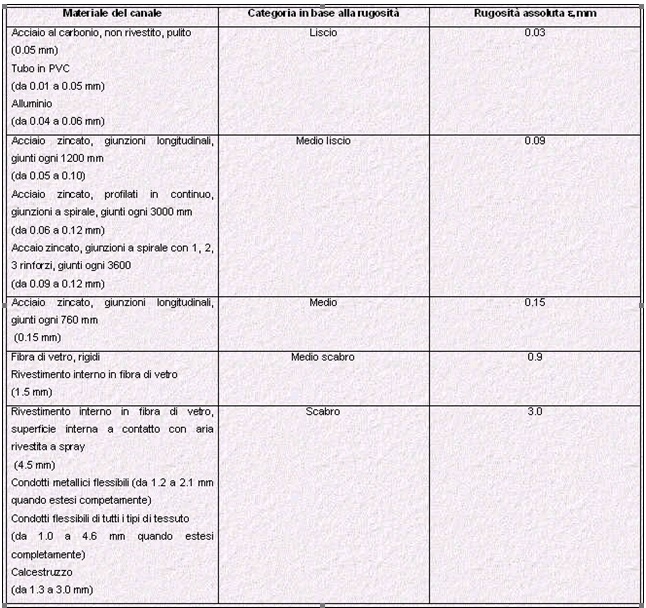

Tab. 8.5 Valori della rugosità assoluta

.

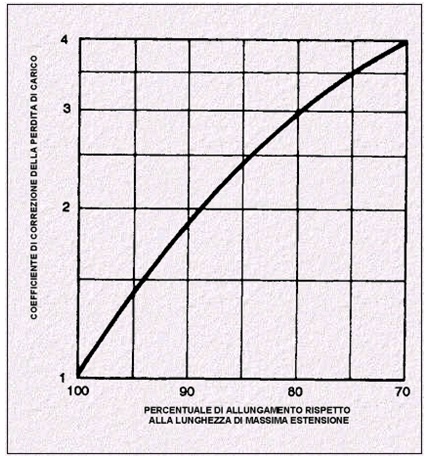

Grafico 8.6 Coefficiente di correzione della perdita di carico, per condotti flessibili non completamente estesi.
