DIMENSIONAMENTO DEGLI IMPIANTI
IMPIANTI AERAULICI - CENNI DI FLUIDODINAMICA
Tabelle dei coefficienti di perdita di carico dinamica o localizzata
Esistono in gran numero nella letteratura tecnica tabelle che, in funzione del tipo di pezzo speciale o di causa di perdita, forniscono i relativi coefficienti adimensionali per il calcolo della perdita di carico totale.
Non essendo nelle finalità della presente trattazione fornire tutta la casistica disponibile, nel seguito si riportano, a titolo di esempio, solo alcune tabelle. Per un maggiore approfondimento, si rimanda quindi
alla letteratura tecnica specializzata.

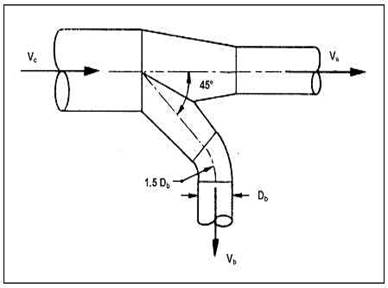

Fig. 8.7Diramazione divergente a 45°.
Percorso principale (main) |
||||||||||
Vs/Vc |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
1.6 |
1.8 |
2.0 |
Cc,s |
0.14 |
0.06 |
0.05 |
0.09 |
0.18 |
0.30 |
0.46 |
0.64 |
0.84 |
1.0 |
Percorso secondario (branch) |
|||||||||
Vb/Vc |
0.2 |
0.4 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.1 |
1.2 |
Cc,b |
0.76 |
0.60 |
0.52 |
0.50 |
0.51 |
0.52 |
0.56 |
0.61 |
0.68 |
Vb/Vc |
1.4 |
1.6 |
1.8 |
2.0 |
2.2 |
2.4 |
2.6 |
2.8 |
3.0 |
Cc,b |
0.86 |
1.1 |
1.4 |
1.8 |
2.2 |
2.6 |
3.1 |
3.7 |
4.2 |
Tab. 8.8 Main e branch conici, con gomito a 45°, branch a 90° rispetto al main.
C0 |
|||||||
A1/A0 |
q |
||||||
|
10° |
15° - 40° |
50° - 60° |
90° |
120° |
150° |
180° |
2 |
0.05 |
0.05 |
0.06 |
0.12 |
0.18 |
0.24 |
0.26 |
4 |
0.05 |
0.04 |
0.07 |
0.17 |
0.27 |
0.35 |
0.41 |
6 |
0.05 |
0.04 |
0.07 |
0.18 |
0.28 |
0.36 |
0.42 |
10 |
0.05 |
0.05 |
0.08 |
0.19 |
0.29 |
0.37 |
0.43 |

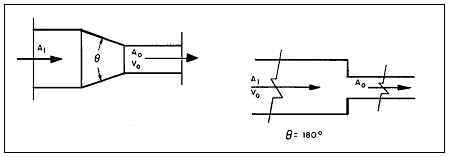

Fig. 8.9 Riduzione circolare e rettangolare con relativa tabella.
D, mm |
75 |
150 |
230 |
300 |
380 |
450 |
690 |
1500 |
C0 |
0.16 |
0.12 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |

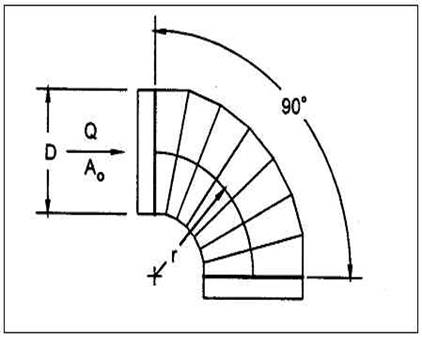

Fig. 8.10 Gomito circolare, 7 settori, 90°, r/D = 2.5.
