DIMENSIONAMENTO DEGLI IMPIANTI
IMPIANTI AERAULICI - DIMENSIONAMENTO A RECUPERO DI STATICA

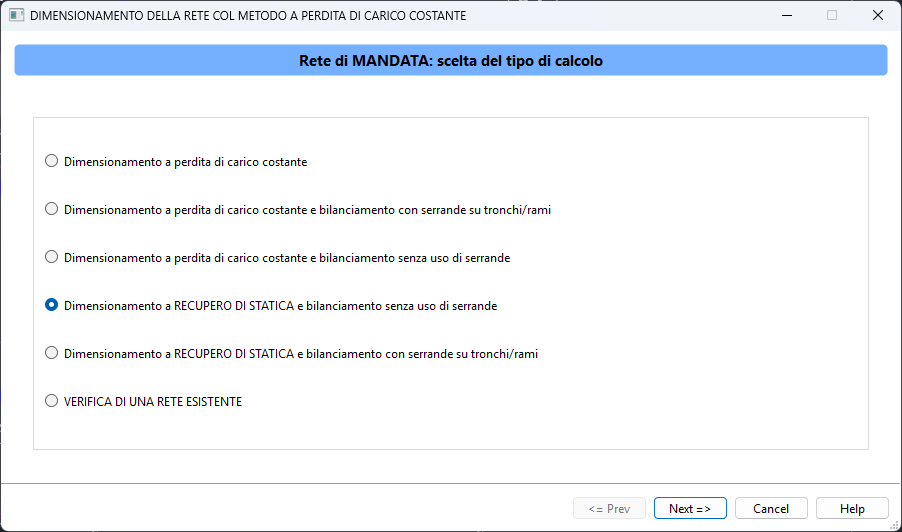

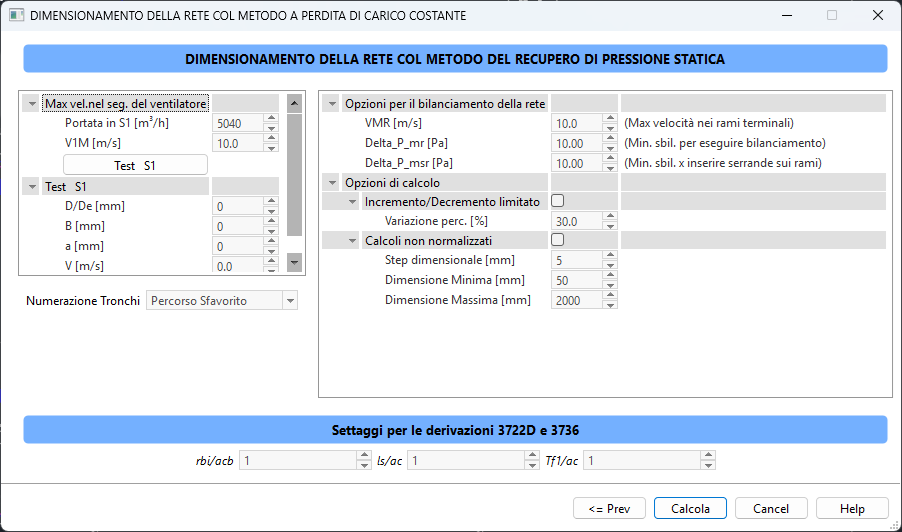

L'attivazione dell'opzione Dimensionamento a recupero di statica conduce nella finestra in cui si impostano i parametri necessari all'esecuzione del calcolo.
Max velocità nel segmento del ventilatore
Nel campo V1M si digiti il valore massimo da non superare della velocità nel tratto in uscita del ventilatore. Al variare della velocità massima impostata in questo campo, si possono verificare le sezioni di
attacco del canale al ventilatore facendo clic sul pulsante <Test S1>.
La massima velocità nel tronco
del ventilatore V1M costituisce un dato essenziale
per iniziare il predimensionamento della rete col
metodo del recupero di pressione statica.
Opzioni di calcolo
Incremento/Decremento limitato
L'attivazione del campo Incremento/decremento limitato mostra il campo Variazione perc. in cui si imposta il massimo incremento percentuale ammissibile dell’area della sezione di un segmento rispetto a
quella del segmento che lo precede DeltaA. Tale dato è essenziale perché, quando le perdite di pressione del segmento da dimensionare sono ingenti, la riduzione di velocità necessaria per bilanciarle
potrebbe essere troppo consistente, portando ad una sezione del segmento inaccettabilmente più grande di quella del segmento che precede: in questi casi si preferisce allora limitare l’incremento di sezione
a valori accettabili, rinunciando a recuperare completamente le perdite di pressione del segmento. Chiaramente il segmento avrà una perdita di pressione residua di cui il programma tiene comunque conto.
Calcoli non normalizzati
Un segno di spunta in corrispondenza della scritta Calcoli non normalizzati svincola il programma dalle dimensioni commerciali fissate in Archivi-Dimensioni e consente un dimensionamento della rete
mediante dimensioni crescenti del valore digitato nel campo Step dimensionale. Nei campi Dimensione Minima e Dimensione Massima inserire i due valori limite inferiore e superiore da non superare nel
dimensionamento del canale.
Opzioni per il bilanciamento della rete
Si chiede di impostare:
Il valore della massima velocità VMR che non deve essere superato nei rami. Il programma tiene conto di questo valore durante la procedura di bilanciamento con riduzione della sezione dei rami.
Il valore di minimo sbilancio Delta_P_mr superato il quale è richiesto il bilanciamento della rete.
Il calcolo e bilanciamento può avvenire con o senza uso di serrande in funzione della presenza o meno di un segno di spunta in corrispondenza della scritta Serrande. L’opzione Calcolo e bilanciamento senza uso di serrande esegue il predimensionamento di tutti i segmenti di rete col metodo del recupero di statica ed il bilanciamento con riduzione della sezione dei rami, per i quali è risultato uno sbilanciamento non nullo superiore o uguale al valore minimo Delta_P_mr impostato dall’utente. attiva il campo in cui inserire il valore di minimo sbilancio.
L’opzione Calcolo e bilanciamento con uso di serrande è analoga alla precedente, ma prevede, dopo il bilanciamento con riduzione della sezione dei rami, l’inserimento di serrande di taratura sui rami subito a valle dello stacco. Per questa opzione di calcolo viene richiesto all’utente un ulteriore dato di input corrispondente alla perdita di pressione minima Delta_P_msr delle serrande da inserire. Il programma inserirà la serranda sul ramo solo se il relativo sbilanciamento non nullo è uguale o superiore contemporaneamente a Delta_P_mr e a Delta_P_msr.
Settaggi per le derivazioni 3722D e 3736
I due rapporti indicati nei campi rbi/acb e ls/ac vengono utilizzati per il calcolo delle perdite localizzate nelle derivazioni con invito 3722D e 3736. In particolare si assume che le perdite che si hanno nelle
derivazioni 3722D e 3736 siano essenzialmente dovute sul main a variazioni di sezione (allargamento o restringimento fittizio) e sul branch ad una o due curve a 90°.
