DIMENSIONAMENTO DEGLI IMPIANTI
IMPIANTI AERAULICI - VERIFICA E/O BILANCIAMENTO DELLE RETI

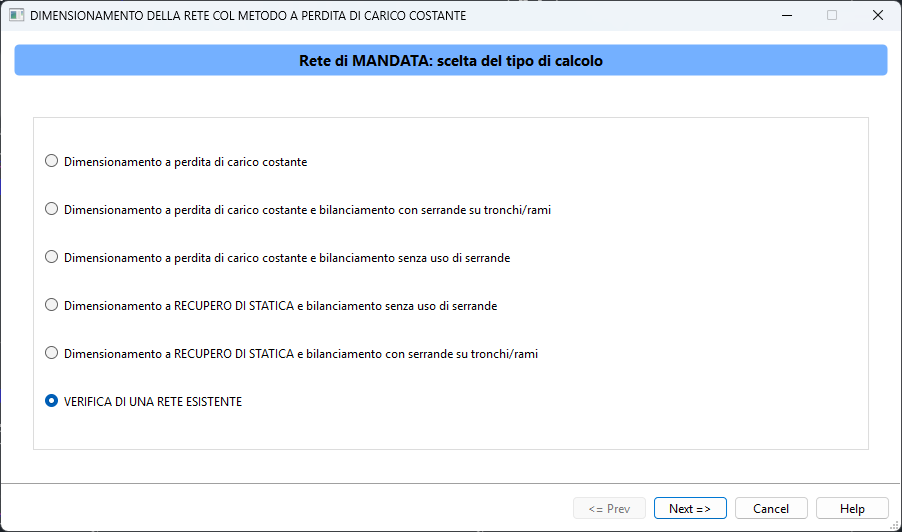

L'attivazione dell'opzione Calcoli-Verifica e/o bilanciamento conduce nella finestra in cui si imposta il tipo di calcolo da effettuare e di conseguenza i dati richiesti per eseguirlo.
L’opzione Verifica relativa al calcolo di verifica di una rete di mandata esistente, consente la verifica delle perdite di pressione di una rete esistente.
Le opzioni Bilanciamento con serrande sui tronchi/rami e Bilanciamento con serrande sui terminali non introducono alcuna variazione sulle sezioni dei canali della rete oggetto del calcolo, ma hanno il
solo scopo di bilanciare una rete già dimensionata, con l’inserimento opportuno di serrande di taratura. Tale tipologia di calcolo può essere molto utile quando per esempio, dopo aver dimensionato una rete
con uno dei metodi a disposizione, a causa dell’esistenza di passaggi in spazi angusti, è necessario ridurre la sezione di alcuni tratti di rete. Quest’operazione potrebbe causare degli sbilanciamenti, che
possono essere annullati mediante l’inserimento di serrande con perdite opportune in adeguate posizioni.

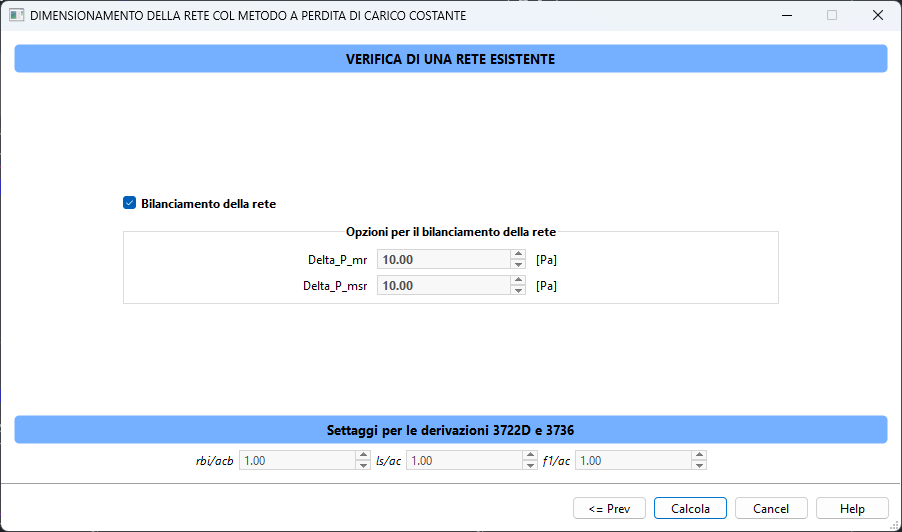

L'opzione Bilanciamento con serrande sui tronchi/rami richiede come dati di input il minimo sbilanciamento Delta_P_mr per giustificare l’inserimento delle serrande nonchè la minima perdita di pressione
Delta_P_msr delle serrande; DUCT inserirà opportunamente le serrande di taratura sui tronchi e sui rami, in maniera da ottenere una rete con sbilanciamenti dei terminali inferiori al valore massimo tra
Delta_P_mr e Delta_P_msr.
L'opzione Bilanciamento con serrande sui terminali, richiede come dato di input la perdita massima inseribile con la serranda Delta_P_MT, in relazione al possibile insorgere di problemi di rumorosità.
DUCT inserirà una serranda di taratura con perdita massima Delta_P_MTsu tutti i terminali con sbilanciamento non nullo.
