DIMENSIONAMENTO DEGLI IMPIANTI
IMPIANTI AERAULICI - COMPUTO METRICO DI PROGETTO

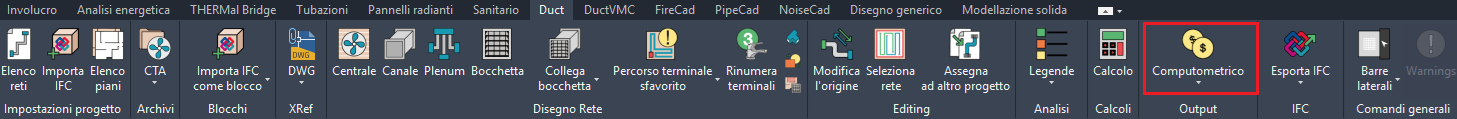

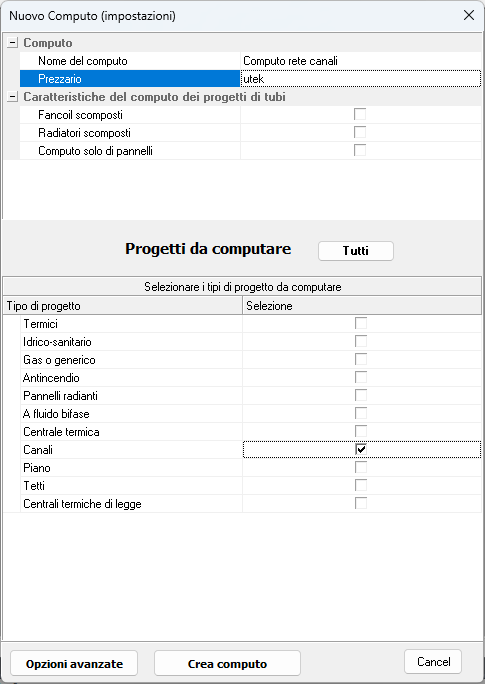

Per eseguire il computo metrico di un progetto di canali occorre attivare l'omonimo comando contenuto nella barra superiore , inserire una descrizione e cliccare <Crea Computo>.

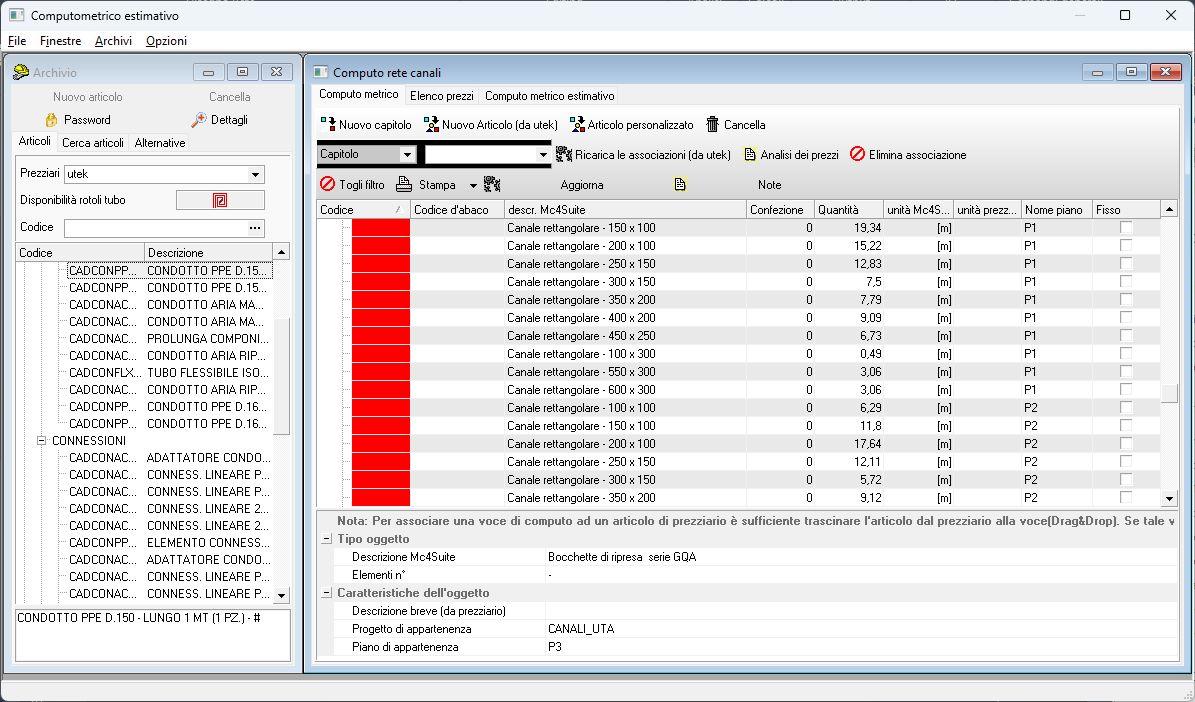

Il programma legge i progetti di canali e crea la lista con quanto è stato disegnato (canali, diffusori, pezzi speciali).
Da notare come dei canali rettangolari è data la superficie per ogni tipo di sezione in modo che l'utente possa associare uno spessore e quindi un peso in funzione della dimensione del canale.
Inoltre sono elencati i pezzi speciali in funzione della tipologia e delle dimensioni di ingresso/uscita mentre per i canali circolari è fornita la lunghezza del canale per ogni diametro utilizzato.
Come si può vedere le descrizioni riportate nel computo metrico sono quelle dei componenti all'interno del programma ed il campo Descrizione Breve in basso è vuoto in quanto alcuna voce è stata associata
al componente (la colonna Codice che è la prima sulla sinistra mostra solo campi in rosso che segnala la mancanza di associazione).
Se si effettuasse la stampa del computo metrico in queste condizioni il totale sarebbe nullo ed il file sarebbe vuoto proprio perché manca l'associazione componente di Mc4suite-Articolo da prezziario.
Per associare una voce di prezziario ad un componente occorre selezionare la voce da prezziario e trascinarla sulla cella in rosso del componente. A quel punto il codice dell'articolo sostituirà il colore rosso
della cella ed il componente è effettivamente parte del computo metrico.
