DIMENSIONAMENTO DEGLI IMPIANTI

IMPIANTI AERAULICI - COMPUTO METRICO DI PROGETTO PER PESO

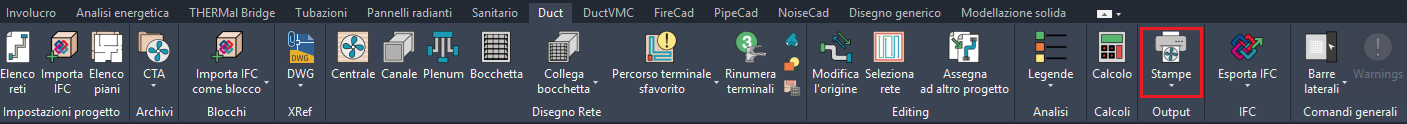

Per realizzare un computo dei canali d'aria per peso occorre eseguire il comando STAMPE presente nella scheda dei comandi Duct nel pannello Calcoli.

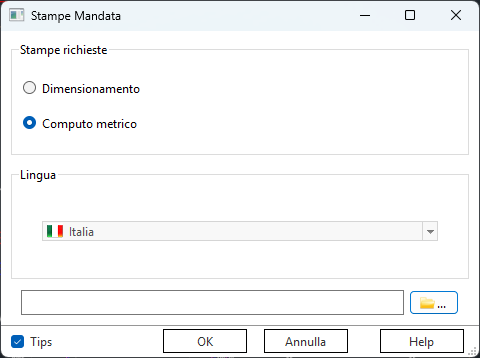

La finestrella sopra appare all'esecuzione del comando.

L'utente deve selezionare la voce Computo Metrico, impostare la lingua della relazione e cliccare sul pulsante per impostare il percorso dove il file di stampa verrà salvato.

Nella finestra di selezione del percorso deve essere inserito anche il nome che si vuole assegnare al file.

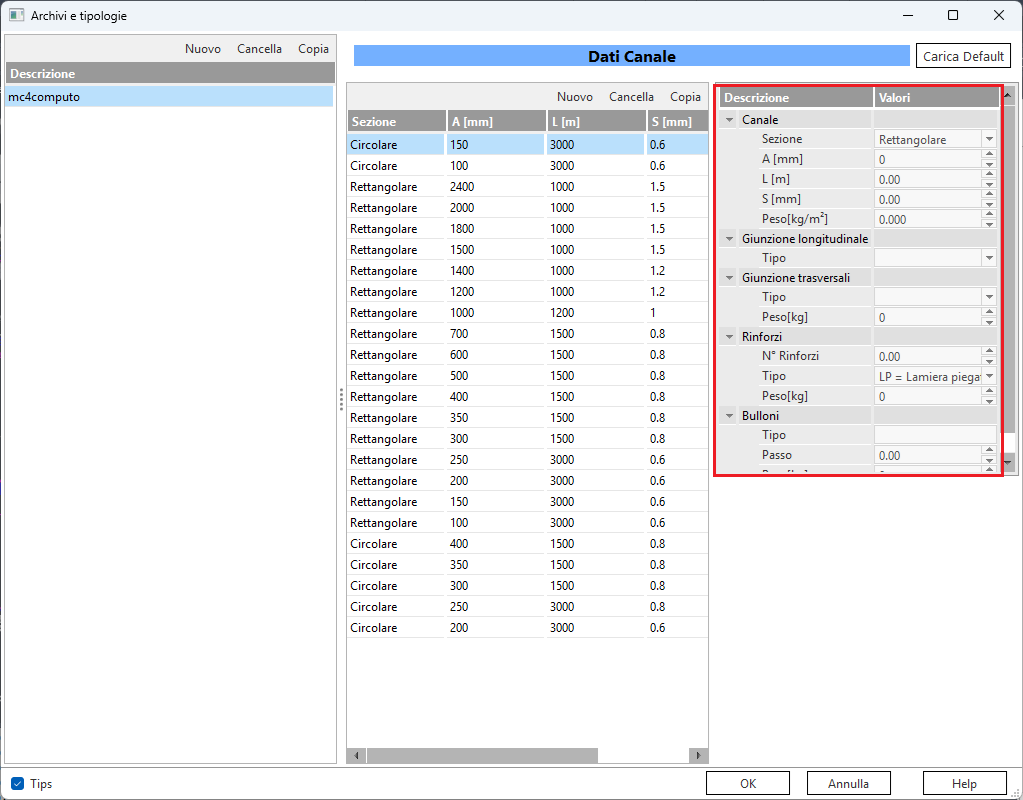

Una volta impostato il nome del file cliccare <Ok>. La maschera che appare é la seguente.

In questa maschera è possibile assegnare un certo spessore (e di conseguenza peso) ai canali in funzione della dimensione massima. La maschera mostra due configurazioni quella con nome mc4computo

che è l'unica che è preinstallato nel programma. La configurazione Personalizzato è stata creata come copia di mc4computo e modificata in seguito.

I campi da compilare sono i seguenti:

Sezione: selezionare la tipologia Circolare o rettangolare in base alla sezione del canale cui si fa riferimento
A: indica il lato maggiore del canale rettangolare
L: indica la lunghezza del modulo del canale dritto e quindi stabilisce la distanza tra le giunzioni trasversali
S: indica lo spessore in millimetri della lamiera
Peso: indica il peso della lamiera per unità di superficie

Giunzione Longitudinale: occorre definire il tipo di giunzione longitudinale.

Per i canali circolari sono ammessi i codici

S = Saldati longitudinalmente,

G1 = graffati agli spigoli,

G3 = graffati spiroidalmente.

Per i canali Rettangolari sono accettati

S, = Saldati longitudinalmente,

G1= graffati Pittsburg agli spigoli,

G2= due graffature agli spigoli opposti

Giunzioni Trasversali: occorre definire il tipo di giunzione trasversale.

Per i canali circolari sono ammessi i codici :

GN = giunto con nippli,

GD = giunto con flange profilate; (il codice GD deve sempre essere seguito dalla distanza in millimetri dal centro di gravità del profilato. )

Per i canali rettangolari sono ammessi invece i codici

BP = baionette piane,

FS = flange sagomate bullonate ai quattro spigoli,

FP = flange profilate bullonate ai quattro spigoli. ( il codice FP deve essere seguito dalla lunghezza in millimetri del profilato)

Peso: indica il peso per unità di lunghezza della giunzione
Rinforzi: n. di rinforzi per modulo di canale
Tipo: indica la tipologia dei rinforzi. Dato che i rinforzi sono previsti solo su canali rettangolari tali campi appaiono solo in quel caso. I codici utilizzabili sono :

LP = lamiera piegata,

PB = rinforzi profilati bullonati ai 4 spigoli,

PS = Rinforzi Profilati saldati ai 4 spigoli;

(tutti questi codici devono essere seguiti da un numero che indica la lunghezza del lato profilato in millimetri)

Peso: indica il peso per unità di lunghezza dei rinforzi
Cod. Bulloni: il codice può essere scelto liberamente
Passo: Distanza fra i bulloni
Peso: indica il peso unitario dei bulloni

NON è possibile apportare modifiche alla configurazione mc4computo e pertanto per farlo occorre crearne un'altra e apportare tutte le modifiche del caso. Il programma può contenere un numero illimitato di

configurazioni; esse saranno salvate nel di database di programma.
