DIAGNOSI ENERGETICA
Descrizione del menu di Diagnosi
Il pannello di Diagnosi Energetica si compone di due pulsanti:
1) Crea stato di fatto
2) Interventi Migliorativi

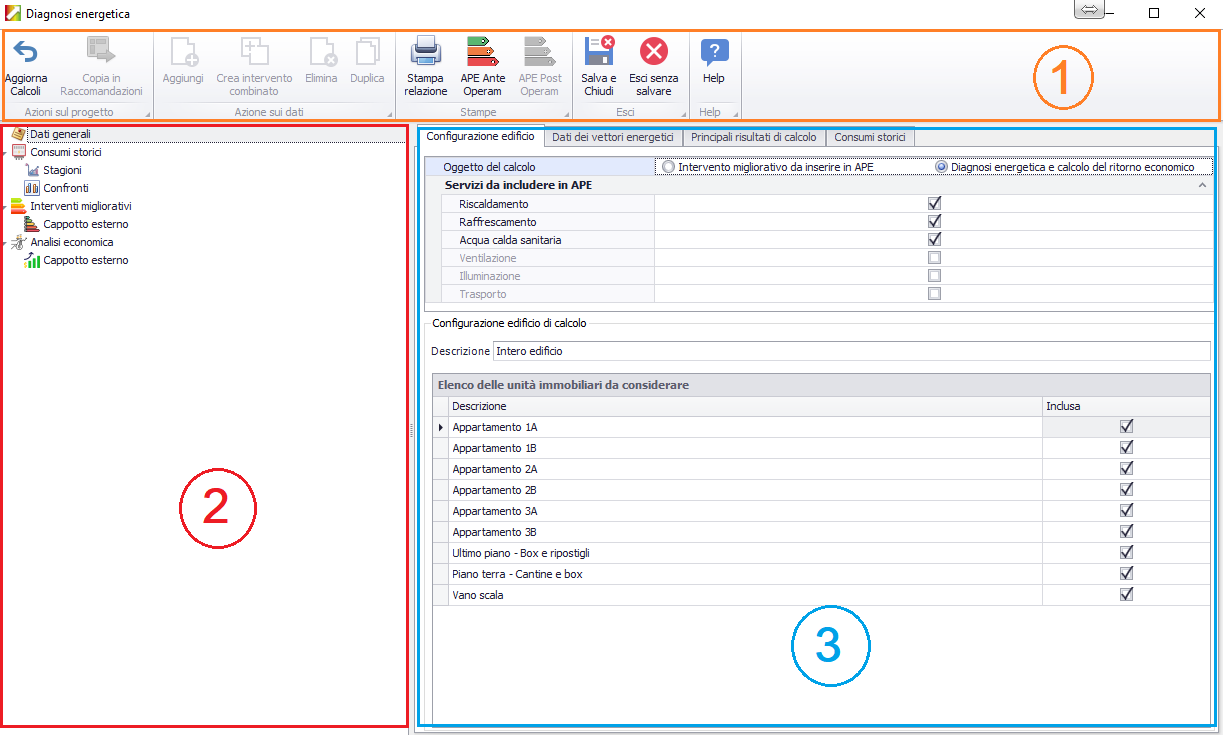

Eseguendo il comando Diagnosi ubicato nel pannello "Calcoli" della scheda "Edificio" si attiva il seguente menu:
Esso è fondamentalmente suddiviso in tre aree:
- l'area 1 (riquadro giallo) è dedicata alla gestione dei progetti di diagnosi energetica e di riqualificazione energetica (azioni sul progetto,azioni sui dati, stampe, salvataggio);
- l'area 2 (riquadro rosso), ovvero il browser di progetto che nell'ambito di una struttura ad albero definisce le fasi in cui si articola l'analisi energetica ed economica
- l'area 3 (riquadro azzurro) dedicata all'input dei dati ed alla visualizzazione dei risultati di calcolo.
Descrizione della barra dei comandi
Attualizza i calcoli. Da utilizzare ogni volta che si è modificato dei valori di archivio che influenzano i calcoli energetici. L’aggiornamento automatico dei calcoli ad ogni modifica rischierebbe di rendere il programma molto lento
lasciamo quindi all’utente l’onere di ricalcolare quando ritiene concluse le operazioni negli archivi.
Copia l’intervento migliorativo selezionato nelle raccomandazioni di tutte le unità immobiliari dell’edificio. Il pulsante è attivo solo se si è selezionata la modalità Intervento migliorativo nel campo “Oggetto di calcolo” del
nodo dei Dati generali. Si rimanda alla descrizione di questo campo per suggerimenti ed approfondimenti.
Aggiunge un elemento alla sezione selezionata
Crea una combinazione degli interventi selezionati. Il tasto è attivo in modalità Intervento migliorativo
Elimina l’elemento selezionato
Duplica l’elemento selezionato
Stampa la relazione energetica dell’edificio ante operam, la relazione energetica dell’intervento selezionato e ne evidenzia le migliorie energetiche conseguite ed infine, la relazione economica dell’intervento selezionato. Le
stampe sono opzionali e selezionabili tramite delle caselle di selezione
Stampano gli APE ante e post operam dell’intero edificio. La funzionalità è attiva nella modalità diagnosi. E’ possibile selezionare i servizi da includere in APE a prescindere da quelli calcolati nel progetto
Salva le modifiche e chiude la maschera
Chiude la maschera senza salvare le modifiche apportate
Visualizza queste pagine
Prima esecuzione

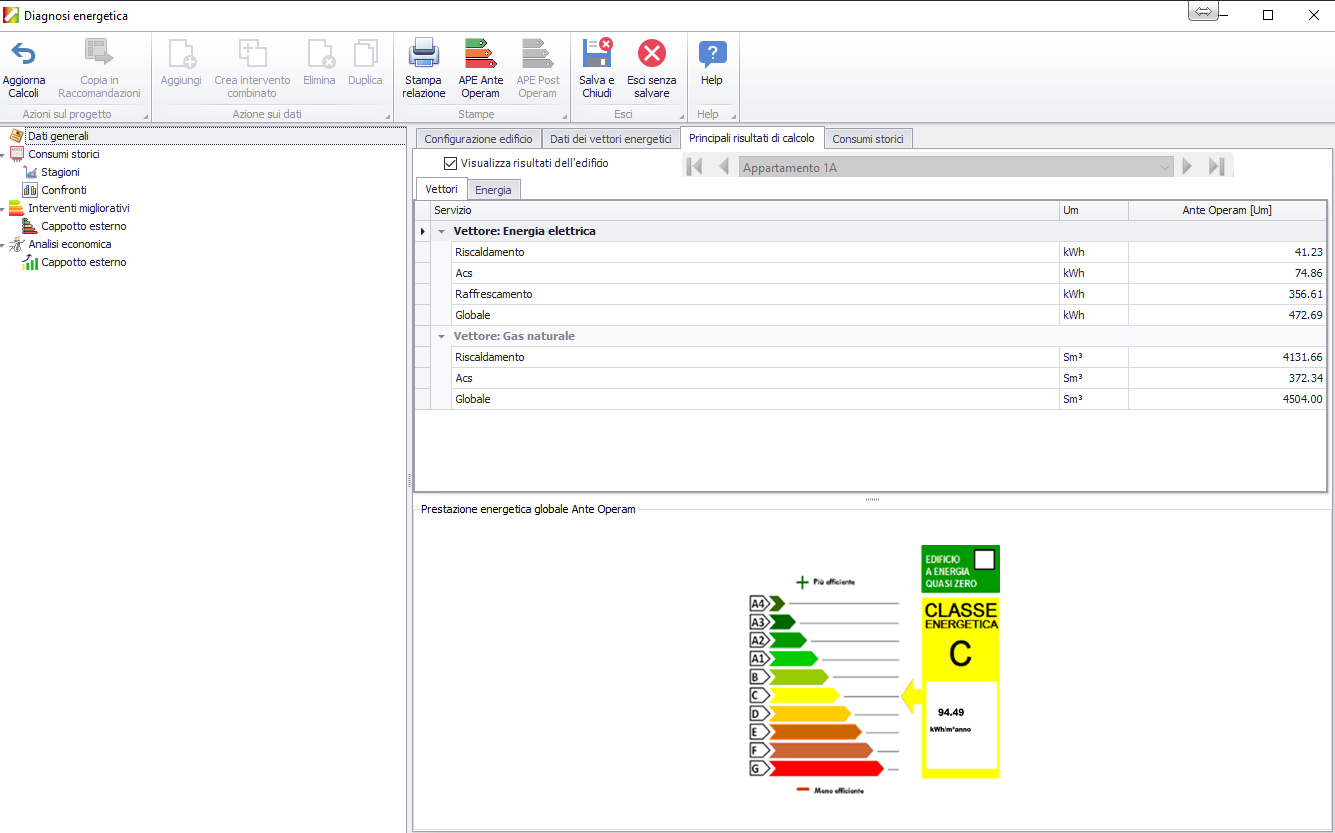

Al primo caricamento il software esegue il calcolo dell'edificio nel suo stato attuale, fornendo l'entità dei consumi dei vettori energetici ed i relativi fabbisogni energetici determinati in regime intermittente.
Tali risultati sono presentati nella parte superiore della scheda "Principali risultati di calcolo", in particolare nelle schede "Vettori" ed "Energia".
Nella parte inferiore sono invece mostrati l'EPgl,nren e la classificazione energetica attuale dell'edficio, entrambi determinati in regime continuo.
Nella scheda "Dati dei vettori energetici" vengono riepilogati i vettori energetici utilizzati nell'ambito del sistema edificio-impianto; per ciascuno l'utente potrà inserire il valore del prezzo unitario corrente: tale informazione sarà funzionale al
calcolo della spesa sostenuta nelle condizioni attuali per il soddisfacimento dei fabbisogni energetici.
Inseriti i costi dei vettori, si potrà procedere direttamente alla stampa della relazione di diagnosi relativa alla sola condizione Ante-Operam: a tal fine si cliccherà sul tasto "Stampa relazione" ubicato nella barra superiore di gestione del
progetto.

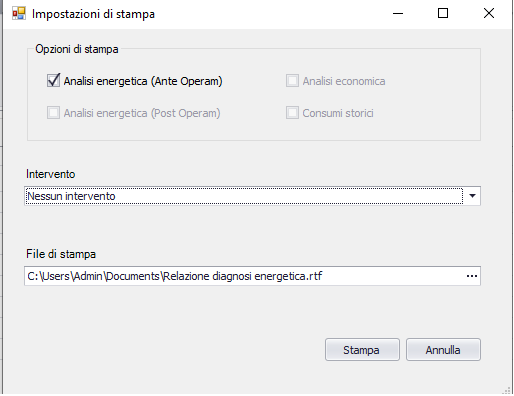

Si attiverà la finestra delle impostazioni di stampa la cui unica scelta sarà, allo stato attuale dell'analisi, l'opzione di analisi energetica ""Ante Operam".
