DIAGNOSI ENERGETICA

Consumi storici

Il nodo è visibile solo nella modalità diagnosi.

Qualsiasi diagnosi energetica affidabile deve partire da un modello di calcolo i cui consumi calcolati si avvicinino il più possibile ai consumi reali.

Tale assunzione implica un’analisi dei consumi storici dell’edificio ed il confronto degli stessi con i consumi calcolati.

Il programma crea in automatico una stagione di calcolo composta da 12 periodi uno per mese al cui interno sono contenuti le letture teoriche dei contatori estrapolabili dall’input.

In particolare ogni vettore energetico presente nelle alimentazioni crea un contatore ad esso dedicato.

I contatori elettrici invece saranno un numero pari alle centrali elettriche create.

La stagione di calcolo fa da base per la creazione delle stagioni reali come si vedrà più avanti.

Stagione reale

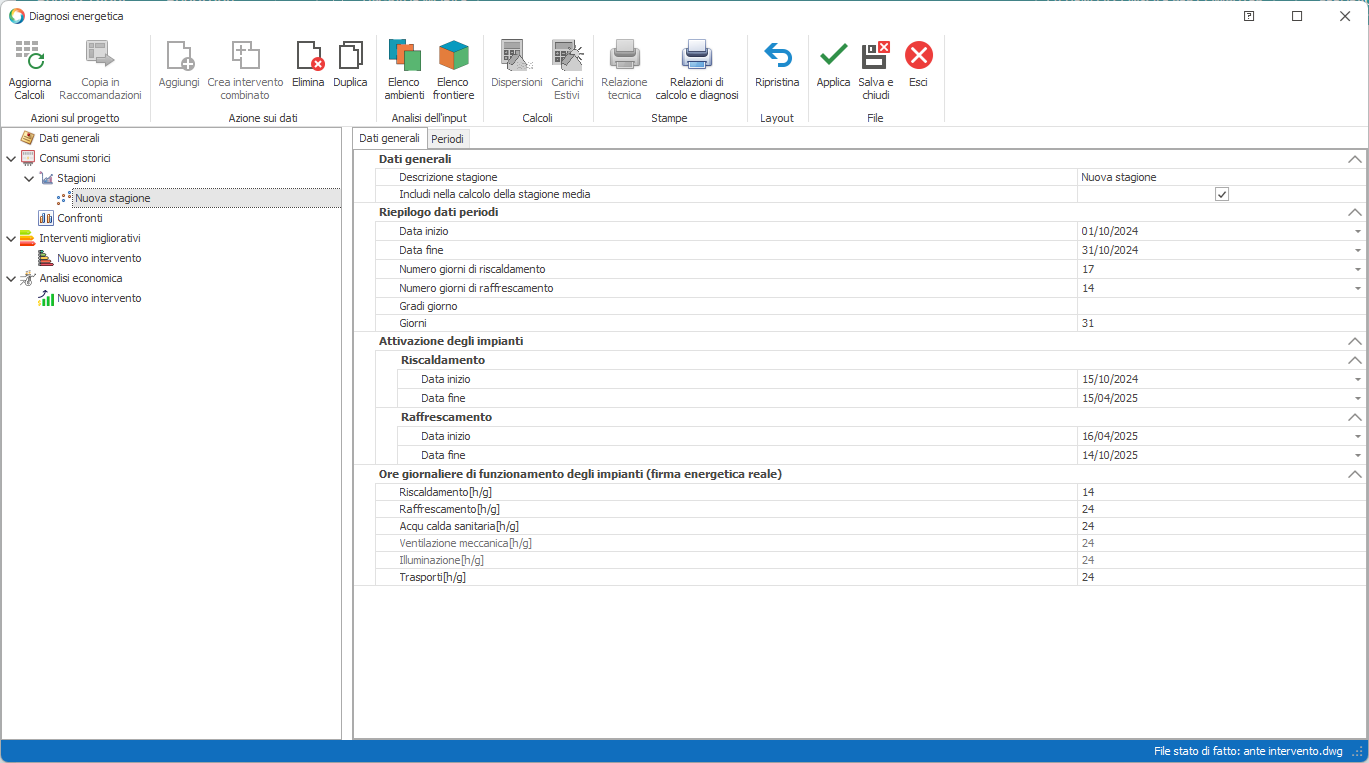

Per iniziare è necessario selezionare il nodo stagioni e premere il pulsante aggiungi. Selezionando il nodo Nuova stagione si attiva la pagina di input/editing della stagione.

In questa pagina si inseriscono i dati relativi al periodo di riscaldamento e di raffrescamento ed il numero di ore di attivazione dei diversi servizi. Si può inoltre includere la stagione nel calcolo della stagione media trattata nella sezione Confronti.

Periodi

Il periodo è l’intervallo di tempo della misura effettuata. Un sottoprodotto del confronto dei consumi storici è la firma energetica del fabbricato.

Questo strumento è molto utile, ad esempio, per la sostituzione dei generatori di calore esso permette come vedremo una stima accurato della potenza del generatore di calore a partire proprio dai consumi reali del fabbricato.

Affinché la firma energetica sia affidabile è necessario misurare i consumi molto spesso.

Un periodo ragionevole potrebbe essere la settimana.

La temperatura esterna media del periodo di misura è reperibile presso le Agenzie Regionali per la Protezione Ambientale (ARPA).

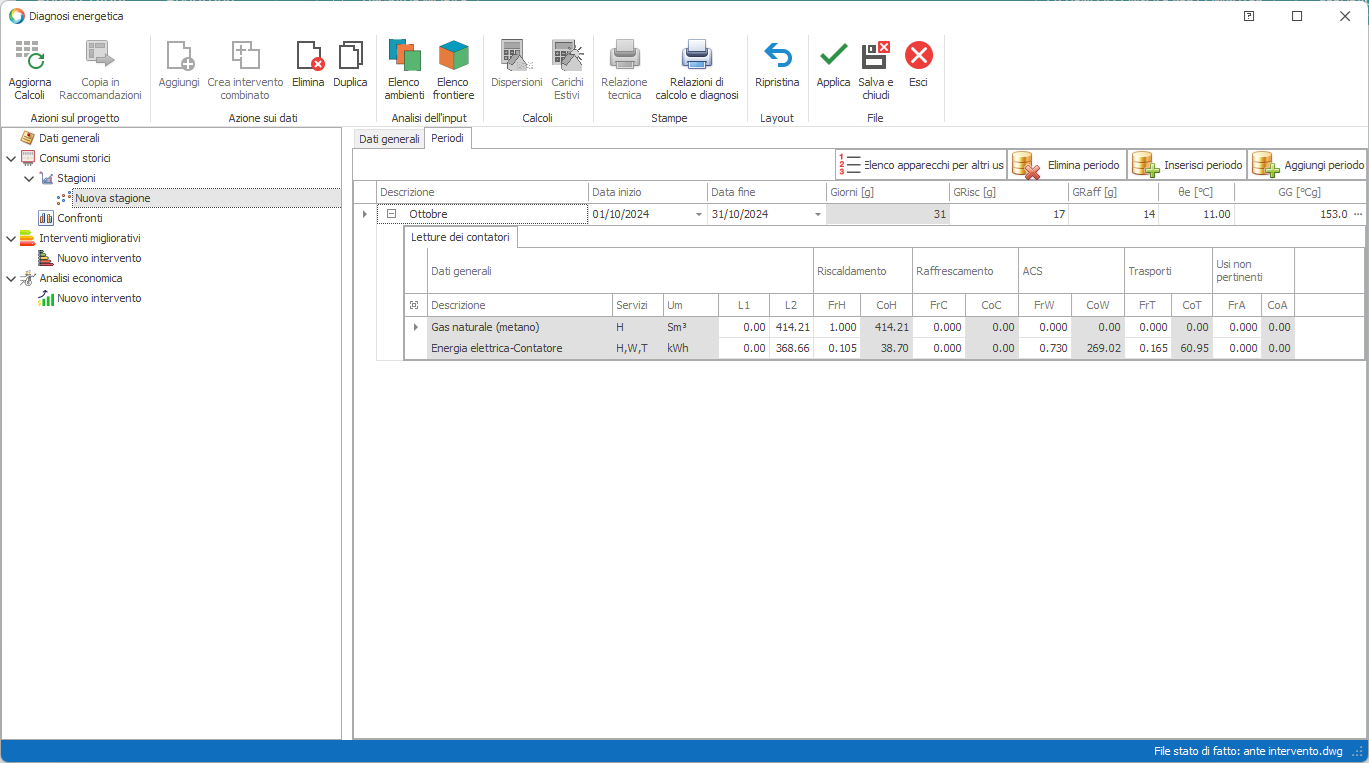

La creazione di un nuovo periodo avviene tramite la pressione di uno dei due pulsanti “Inserisci periodo” o “Aggiungi periodo” il primo inserisce il periodo tra due esistenti il secondo appende il periodo in coda all’ultimo periodo inserito. Il programma propone come periodo la copia

del periodo di calcolo.

L’utente può modificare opportunamente i campi “data di inizio” e di fine del periodo per adattarlo alla misura reale effettuata e ovviamente inserirà la lettura iniziale e finale del contatore.

Ai fini del calcolo della firma energetica è importante inserire la temperatura media esterna del periodo (θe). Il prossimo periodo aggiunto partirà dalla data fine del periodo precedente.

Nel caso in cui il contatore copre più servizi è necessario inserire il fattore di ripartizione (0..1) di pertinenza del servizio (campi FrH, FrC, etc).

Il calcolo può essere abbastanza elaborato soprattutto per l’energia elettrica consumata dal sistema di generazione che usi nel caso di impianti combinati.

Si rimanda all’esempio riportato in UNI/TR 11775 per avere una buona idea di quale metodologia utilizzare per il calcolo dei fattori di ripartizione.

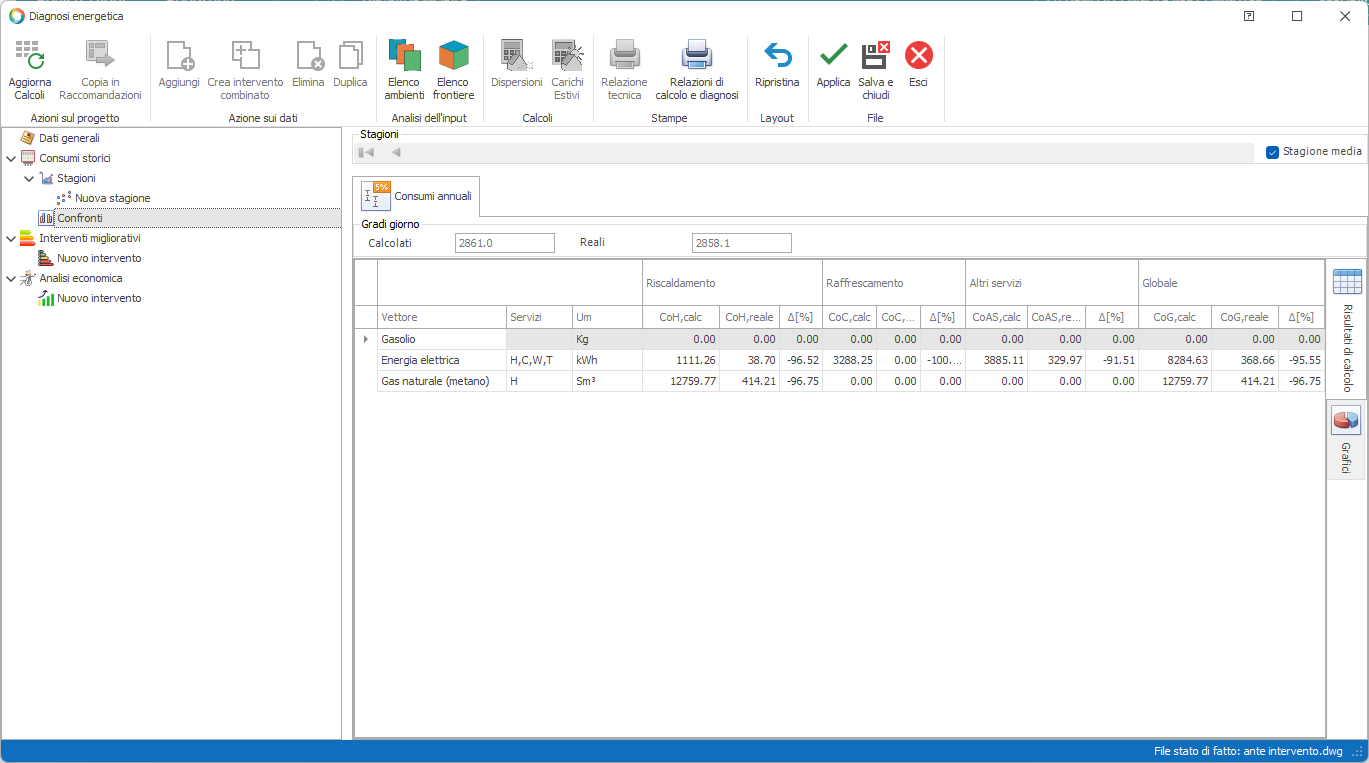

Confronti

In questo nodo si visualizzano i risultati di calcolo del confronto tra stagione reale e stagione di calcolo. Inoltre quando necessario si possono introdurre dei fattori di normalizzazione per smussare eventuali stagioni particolarmente miti/fredde.

Per il servizio riscaldamento il fattore di normalizzazione è calcolato come rapporto tra i gradi giorno teorici e reali. Per gli altri servizi bisognerà tenere conto di altri fattori e documentarli in relazione.

I risultati possono essere visualizzati per la stagione media o per la singola stagione.

Nel caso di stagione media non sono visibili le firme energetiche in quanto strettamente legate alle condizioni esterne.
