DIAGNOSI ENERGETICA

La maschera si struttura in 5 sotto schede ciascuna corrispondente ad uno specifico ambito di intervento ovvero:

- Fabbricato ( Strutture, Ponti Termici,Finestre)

- Distribuzione secondaria

- Solare termico

- Generatori

- Fotovoltaico

Diagnosi semplificata - Creazione intervento per APE

La definizione degli interventi destinati alla composizione della sezione "Raccomandazioni" dell'APE presuppone:

- la creazione di interventi per singolo ambito denotati dai codici :

REN1 (FABBRICATO - INVOLUCRO OPACO)

REN 2 (FABBRICATO - INVOLUCRO TRASPARENTE)

REN3 (IMPIANTO CLIMATIZZAZIONE - INVERNO)

REN4 (IMPIANTO CLIMATIZZAZIONE - ESTATE)

REN5 (ALTRI IMPIANTI)

REN6 (FONTI RINNOVABILI)

- la creazione di un intervento combinato che abbini due o più degli interventi per singolo ambito

Nota importante : la creazione diretta e immediata del solo "intervento combinato" rappresenta una approccio formalmente errato in quanto la lista delle raccomandazioni dell'APE deve necessariamente contenere almeno un intervento di singolo ambito denotato dal relativo codice REN

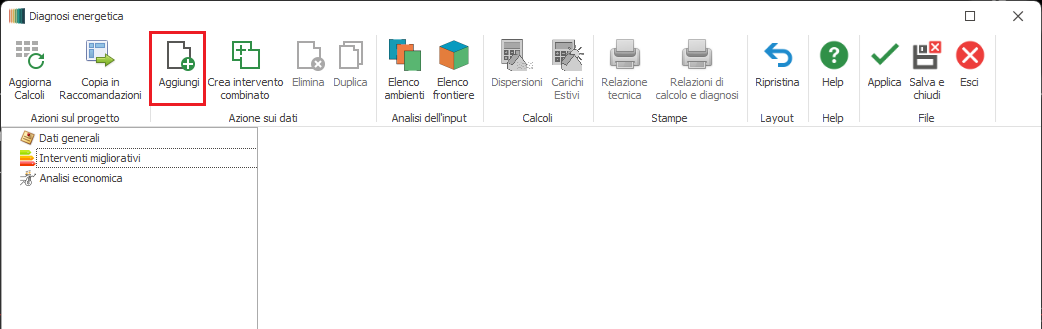

Per inserire un nuovo intervento migliorativo occorre cliccare sul pulsante "Aggiungi" ubicato all'interno della barra dei comandi superiore.

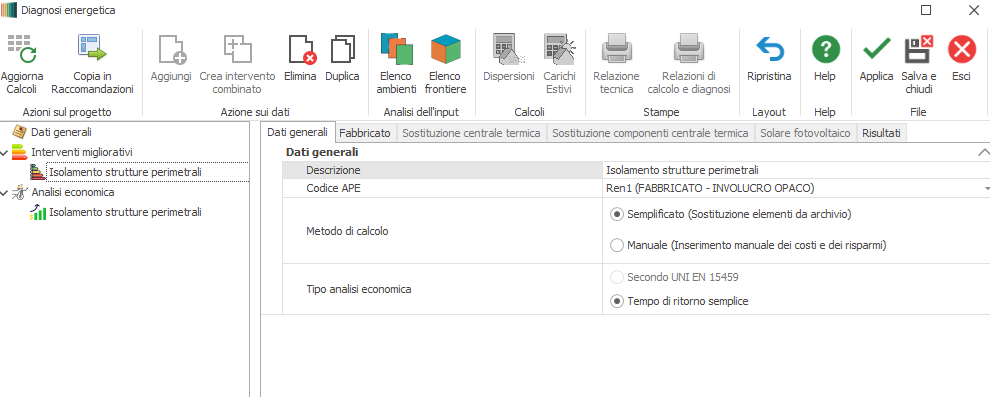

Nella sezione "Dati generali" si dovrà fornire una descrizione dell'intervento e, soprattutto, indicare il relativo Codice APE (Codice REN).

A seconda del codice indicato , ovvero dell'ambito di intervento, il software attiverà le maschere di compilazione di pertinenza; nello specifico:

- per il codice REN1 viene attivata la sola scheda "Fabbricato" (e, al suo interno, vengono abilitati i soli interventi inerenti l'involucro opaco)

- per il codice REN2 viene attivata la sola scheda "Fabbricato" (e, al suo interno, viene abilitato i solo intervento inerenti la sostituzione delle finestre)

- per il codice REN3 viene attivata la sola scheda "Sostituzione componenti centrale termica" (e, al suo interno, vengono abilitati i soli interventi inerenti la sostituzione di generatori e la sostituzione\riqualificazione dei

sottosistemi di distribuzione ed emissione)

- per il codice REN4 viene attivata la sola scheda "Sostituzione componenti centrale termica" (e, al suo interno, vengono abilitati i soli interventi inerenti la sostituzione di generatori e la sostituzione\riqualificazione dei

sottosistemi di distribuzione ed emissione)

- per il codice REN6 vengono attivate la sole schede "Sostituzione componenti centrale termica" (e, al suo interno, viene abilitato il solo intervento inerenti l'installazione\sostituzione di collettori solari) e l'installazione \

sostituzione) e "Solare fotovoltaico".

Per ciascun intervento è possibile quindi definire:

- il metodi calcolo, che presenta le due opzioni:

1) Semplificato (Sostituzione elementi da archivio) che permette di indicare per ciascun elemento da sostituire il corrispondente sostituto scelto tra gli elementi presenti nel pertinente Archivio

2) Manuale (Inserimento manuale dei costi e dei risparmi) che esula dall'indicazione degli elementi da sostituire e dei sostituti ma consente di indicare direttamente i risparmi conseguite dalle sostituzioni in quanto

determinati in maniera alternativa e, come tali,noti a priori. In questo caso vengono disattivate tutte le schede degli ambiti di intervento e i risparmi si inseriscono nel contesto delle schede dell'analisi economica.

Diagnosi semplificata - Fabbricato

La sezione è sempre attiva se si è in Modalità Diagnosi mentre nella Modalità intervento è attiva solo quando il codice APE vale Ren1 (strutture opache) oppure Ren2 (Strutture trasparenti) è possibile sostituire le strutture

utilizzate con altre più isolate e correggere i ponti termici:

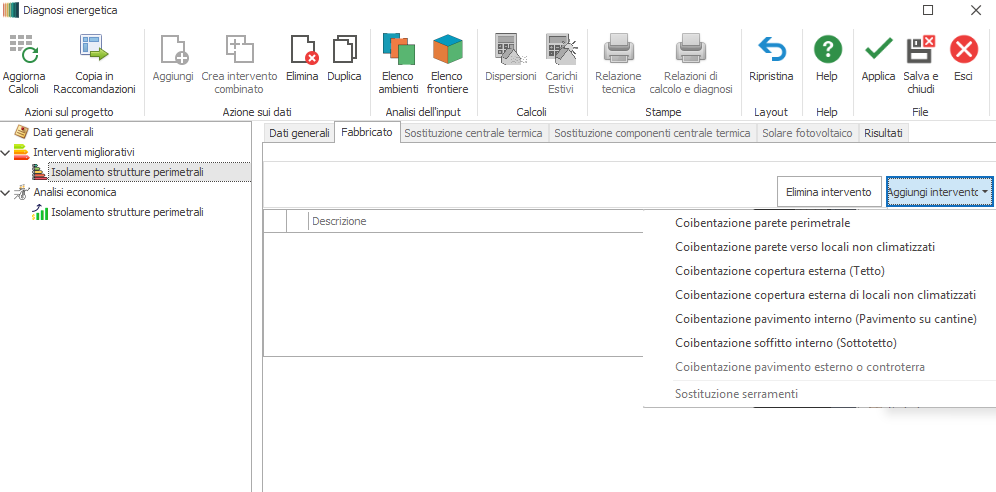

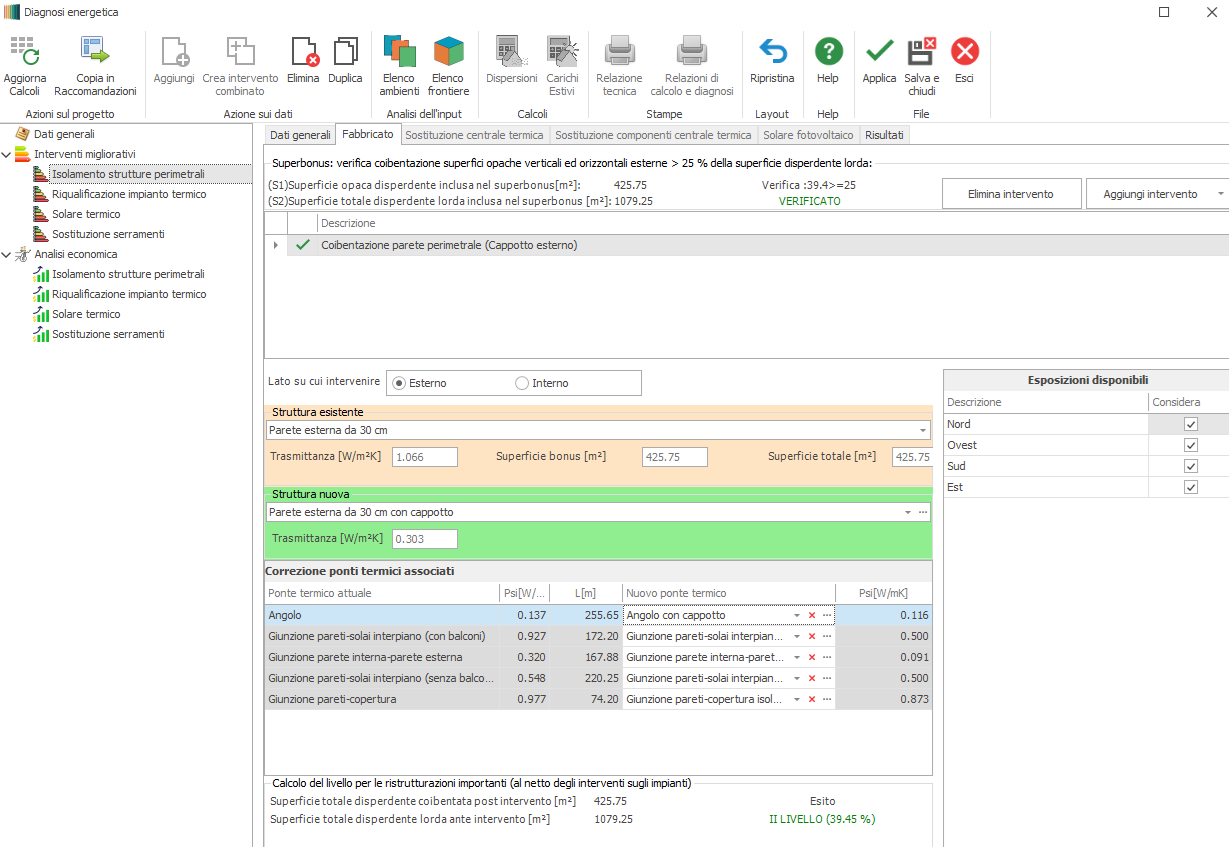

Coibentazione strutture opache

Lato su cui intervenire: indica al programma se operare sulla superficie netta oppure sulla lorda

Struttura esistente: indica quale struttura s’intende sostituire

Esposizioni disponibili: indica su quali esposizioni sarà applicata la sostituzione

Struttura nuova: indica con quale struttura sarà sostituita la struttura esistente. Il tasto indicato con i tre puntini permette di aprire l’archivio delle strutture e creare una nuova struttura o modificarne una esistente.

Correzione ponti termici associati: visualizza la lista dei ponti termici associati alle facciate generate dalla struttura e permette di sostituire il ponte termico attuale con un nuovo ponte termico.

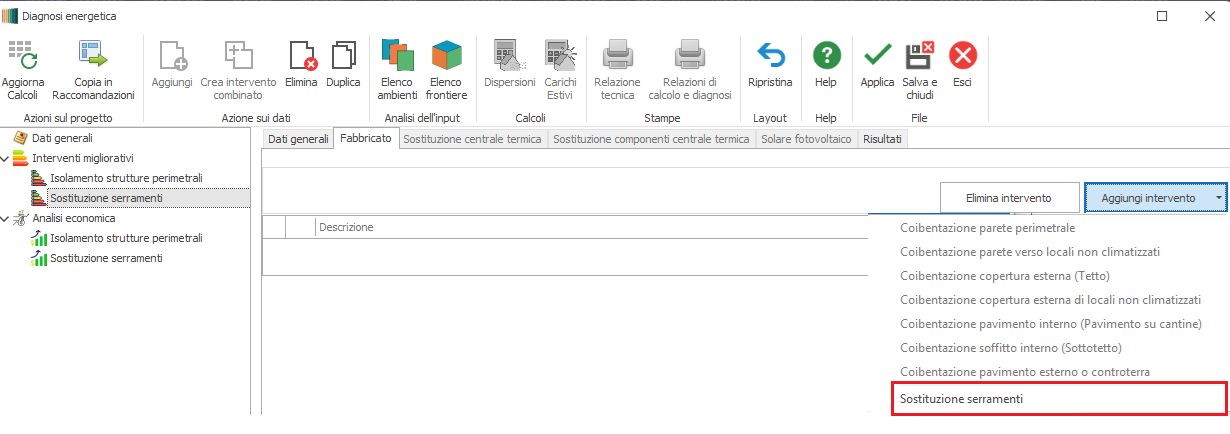

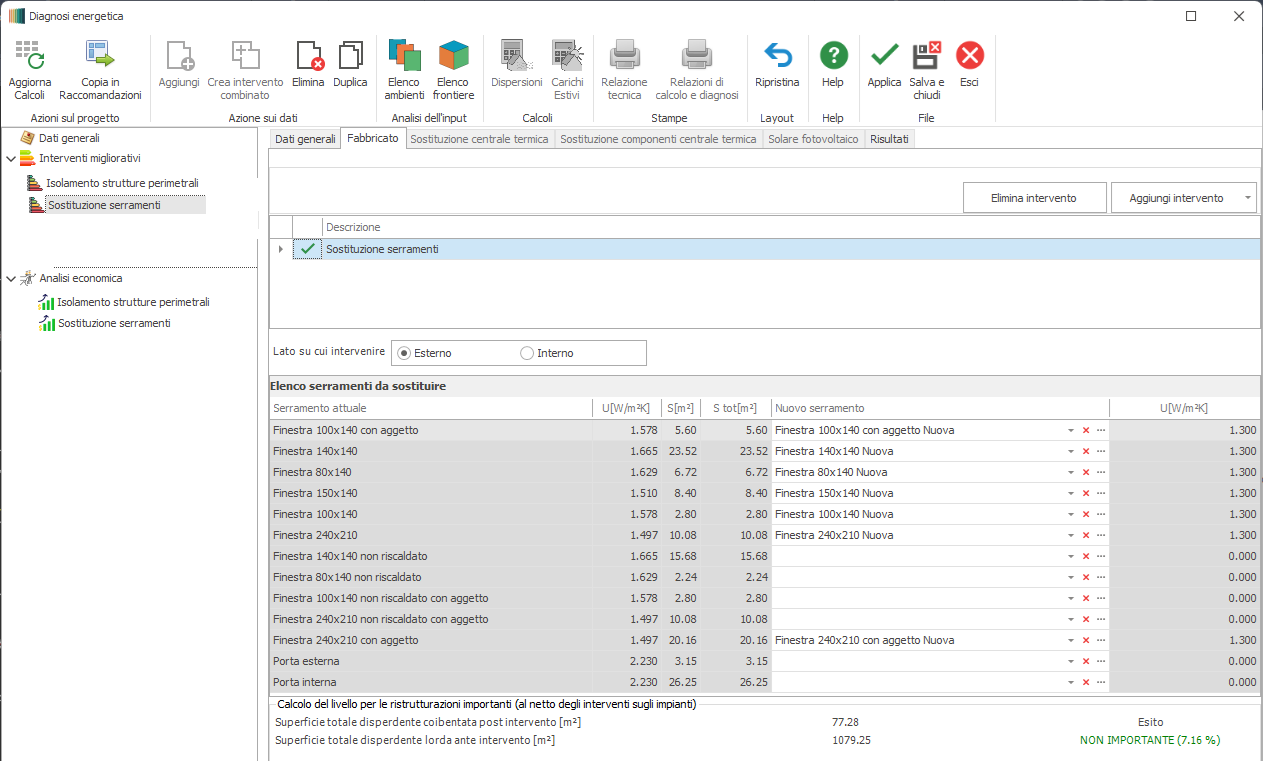

Sostituzione serramenti

Elenco dei serramenti da sostituire: visualizza la lista dei serramenti del fabbricato e permette di sostituire il serramento attuale con un nuovo serramento

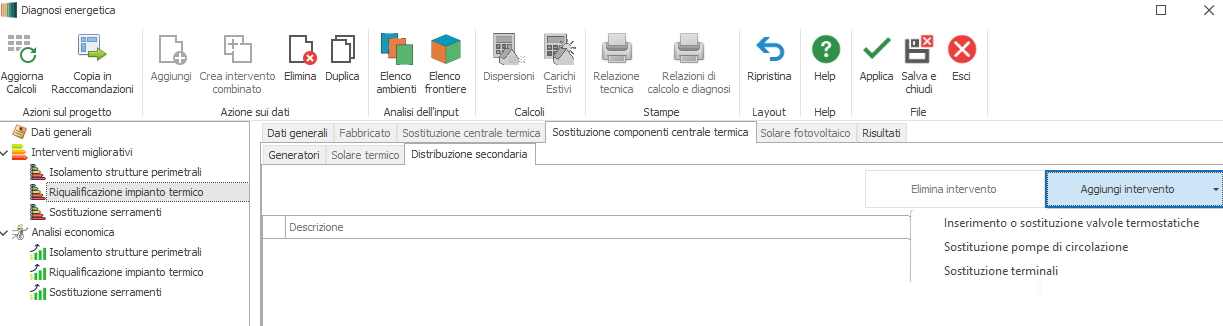

Distribuzione secondaria

La sezione è sempre attiva se si è in Modalità diagnosi mentre nella Modalità intervento è attiva solo quando il codice APE vale Ren3 (Impianto climatizzazione - inverno) oppure Ren5 (Altri impianti) e permette di sostituire

il sistema di regolazione, le pompe di circolazione e/o i terminali dell’impianto. Per semplicità si assume che gli impianti coinvolti si comportino tutti allo stesso modo quindi le scelte saranno adottate per tutti gli impianti

presenti nel progetto.

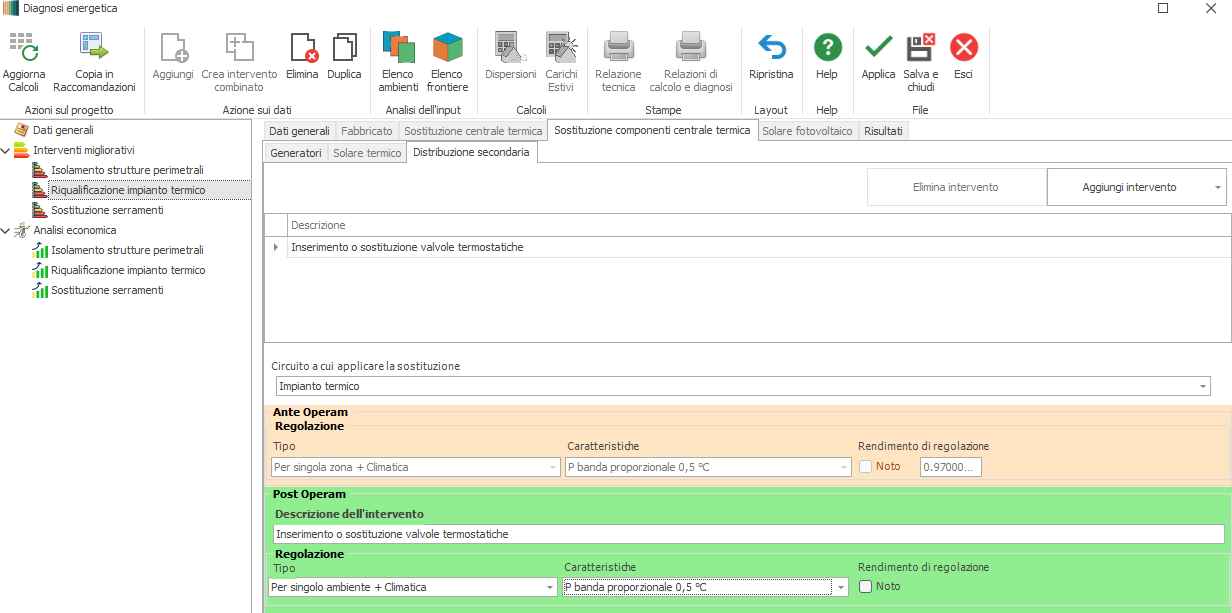

a) Inserimento o sostituzione valvole termostatiche

Il titolo è esemplificativo in realtà la sezione permette di cambiare il rendimento di regolazione con uno più performante

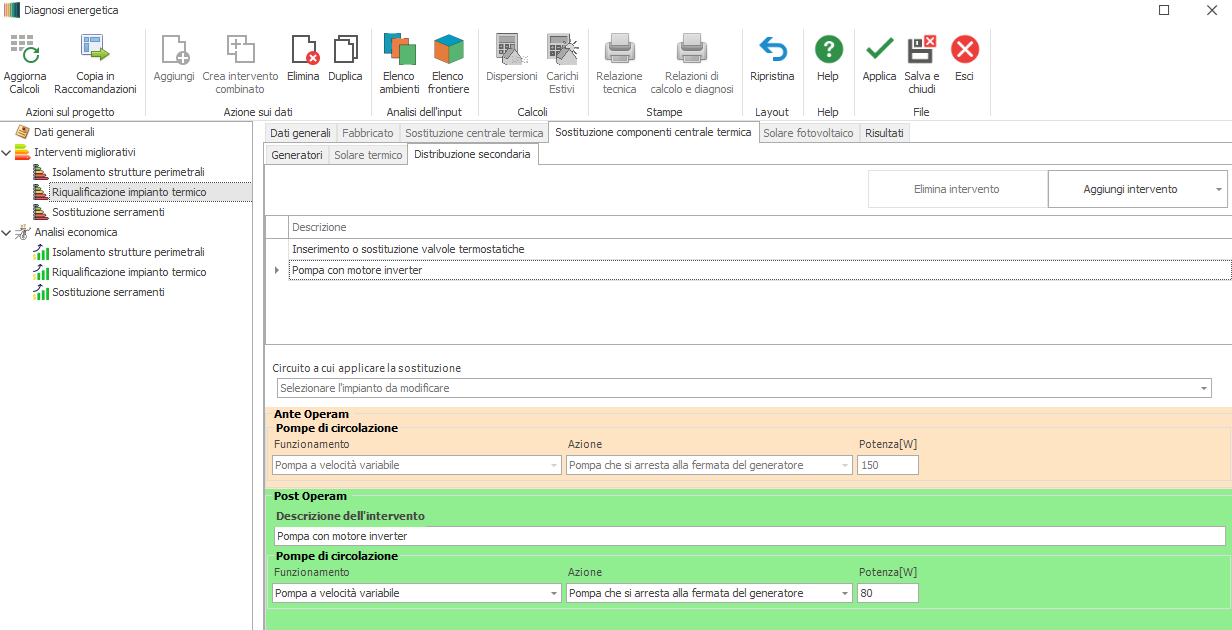

b) Sostituzione delle pompe di circolazione

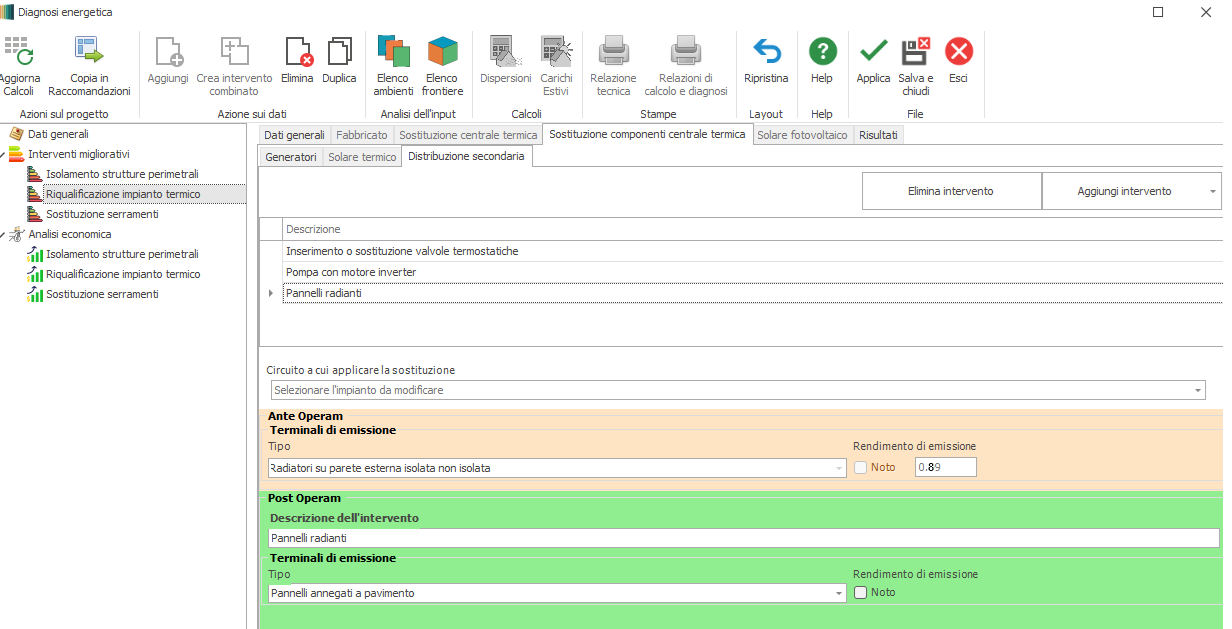

c) Sostituzione dei terminali di emissione

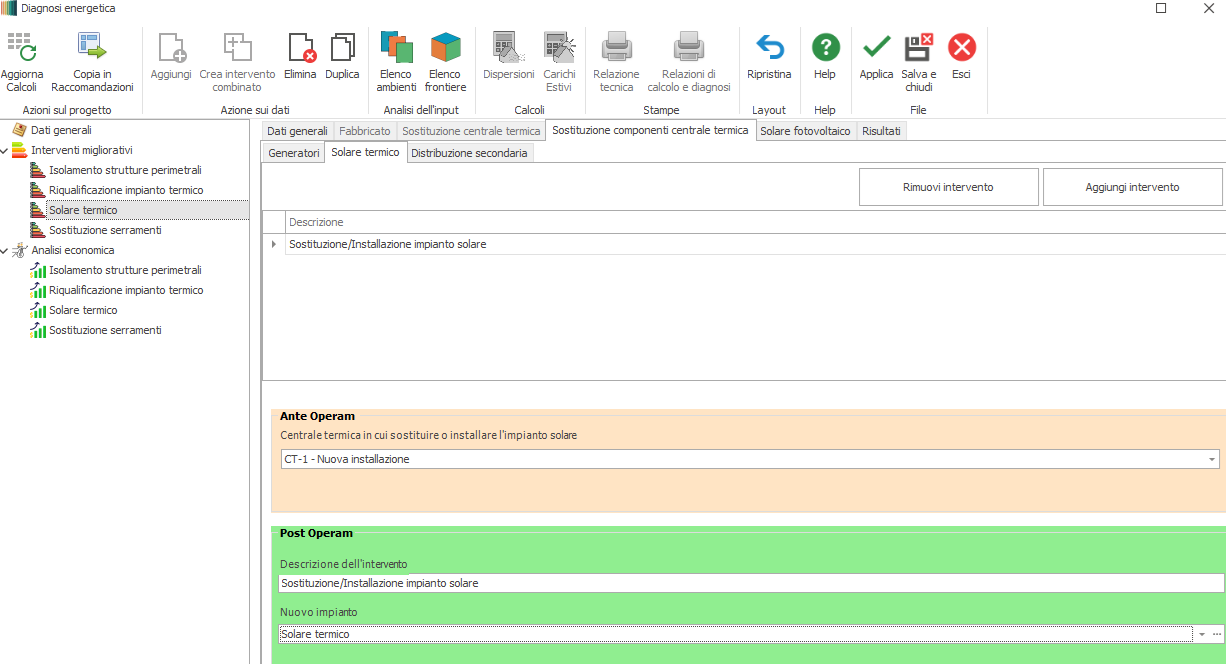

Installazione o sostituzione dell’impianto solare termico

La sezione è sempre attiva se si è in Modalità diagnosi mentre nella Modalità intervento è attiva solo quando il codice APE vale Ren6 (Fonti rinnovabili) e consente di sostituire o installare ex novo l’impianto solare termico

Se nella centrale termica selezionata è presente un impianto solare termico allora si effettua una sostituzione dell’impianto attuale con il nuovo impianto altrimenti si effettua un’installazione ex novo.

Il pulsante … del nuovo impianto apre la maschera di progettazione dell’impianto solare.

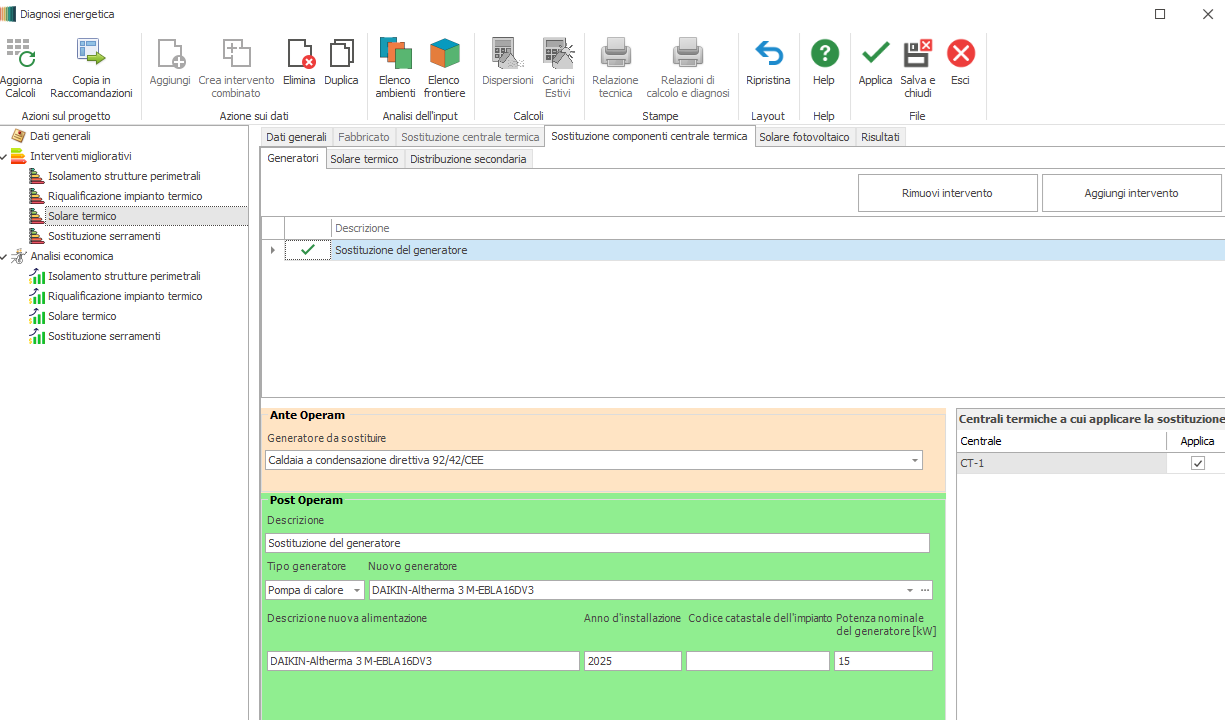

Generatori

La sezione è sempre attiva se si è in Modalità diagnosi mentre nella Modalità intervento è attiva solo quando il codice APE vale Ren3 (Impianto climatizzazione - inverno), Ren4 (Impianto climatizzazione - estate) oppure

Ren5 (Altri impianti) e permette di sostituire il generatore di calore .

Generatore da sostituire: è il generatore che s’intende sostituire

Centrali termiche a cui applicare la sostituzione: nel caso di impianti autonomi o comunque in presenza di più centrali che utilizzino lo stesso tipo di generatore è possibile selezionare a quali centrali applicare la

sostituzione

Tipo di generatore: filtra la lista dei nuovi generatori e impone al pulsante … del nuovo generatore di aprire l’archivio corrispondente alla tipologia selezionata

Nuovo generatore: l’elemento di archivio che sostituirà l’esistente.

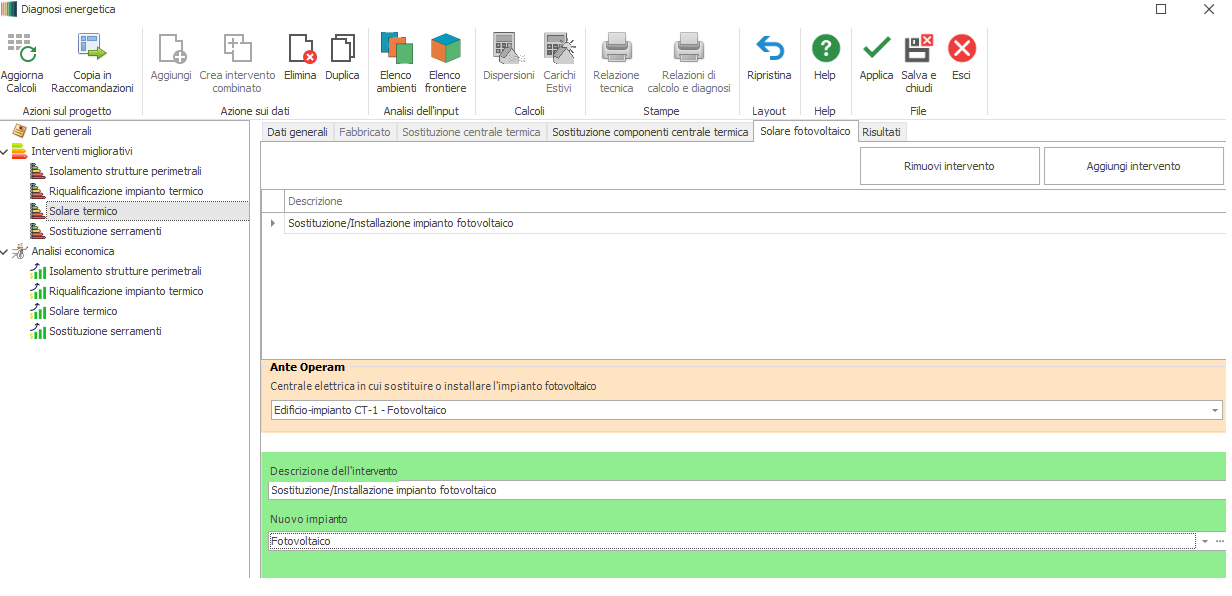

Fotovoltaico

fotovoltaico.

Se nella centrale elettrica selezionata è presente un impianto solare fotovoltaico allora si effettua una sostituzione dell’impianto attuale con il nuovo impianto altrimenti si effettua un’installazione ex novo.

Il pulsante […] della sezione "Nuovo impianto" apre la maschera di progettazione dell’impianto solare fotovoltaico.

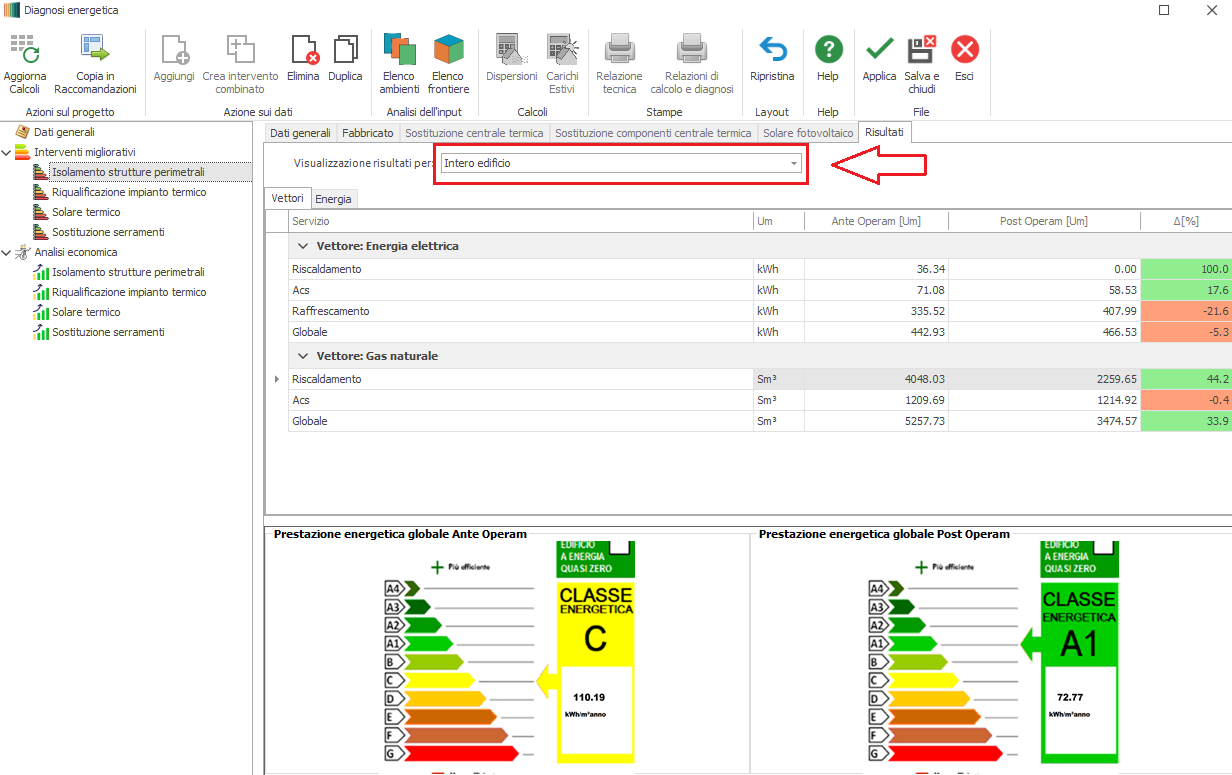

Risultati

Per ciascun intervento delineato, spostandosi nella scheda "Intervento", il software calcola la conseguente prestazione energetica e determina la nuova classe energetica, mettendola confronto con quella ante intervento,

sia per l'intero edificio che nei confronti delle singole unità immobiliari.

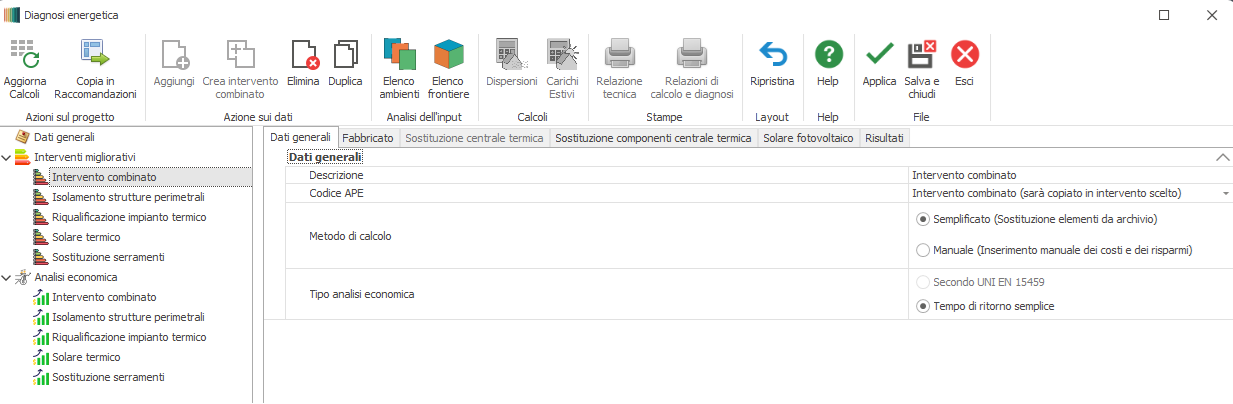

Creazione intervento combinato

Definiti i singoli interventi "REN" che permettono la compilazione delle raccomandazioni per singolo ambito, si può procedere alla creazione dell'intervento combinato che corrisponde all'applicazione simultanea dei singoli

interventi di riqualificazione, in modo da combinarne gli effetti e determinare l'indicatore di prestazione e la classe energetica raggiungibili se si realizzano tutti gli interventi raccomandati.

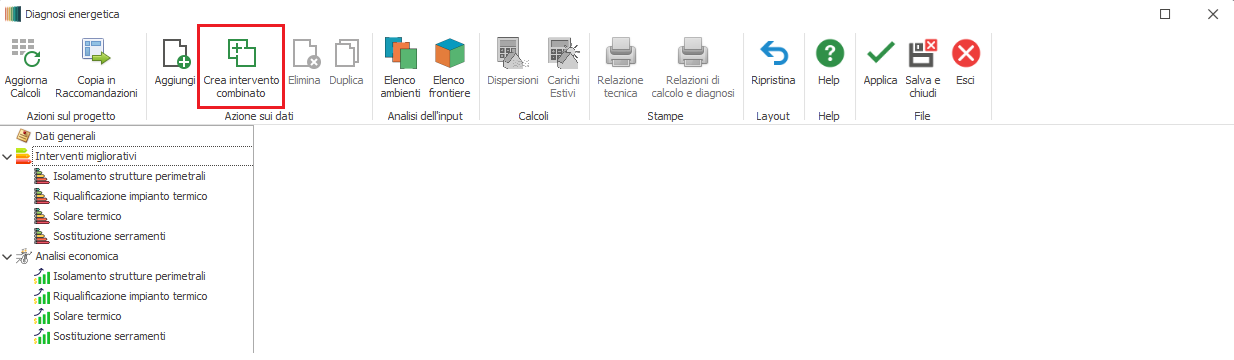

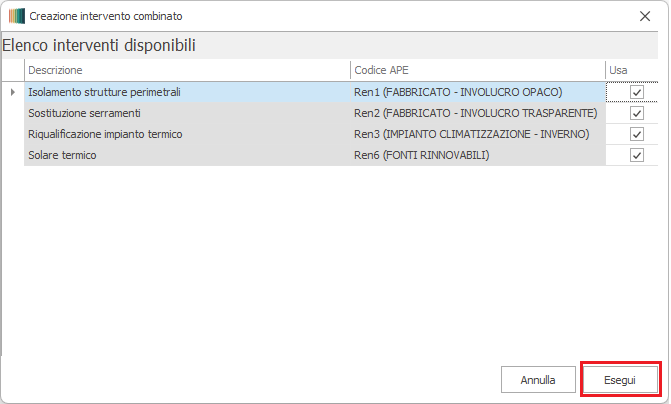

Alla pressione del pulsante "Crea intervento combinato" si apre il menu in cui è possibile selezionare i singoli interventi che si intendono combinare;

La scelta si esegue ponendo il segno di spunta all'interno della colonna "Usa" in corrispondenza di ciascun intervento d'ambito.

Cliccando sul pulsante "Esegui", il software creerà in automatico l'intervento combinato riportandovi le modifiche applicate in ogni singolo intervento .

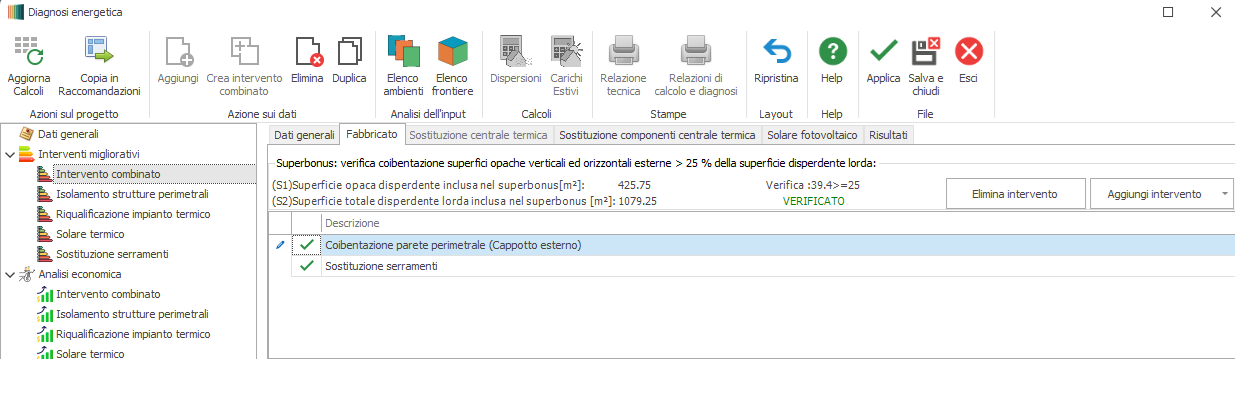

Ad esempio, nella scheda "Fabbricato" verranno riportate sia le pareti oggetto di cappottatura che la sostituzione dei serramenti.

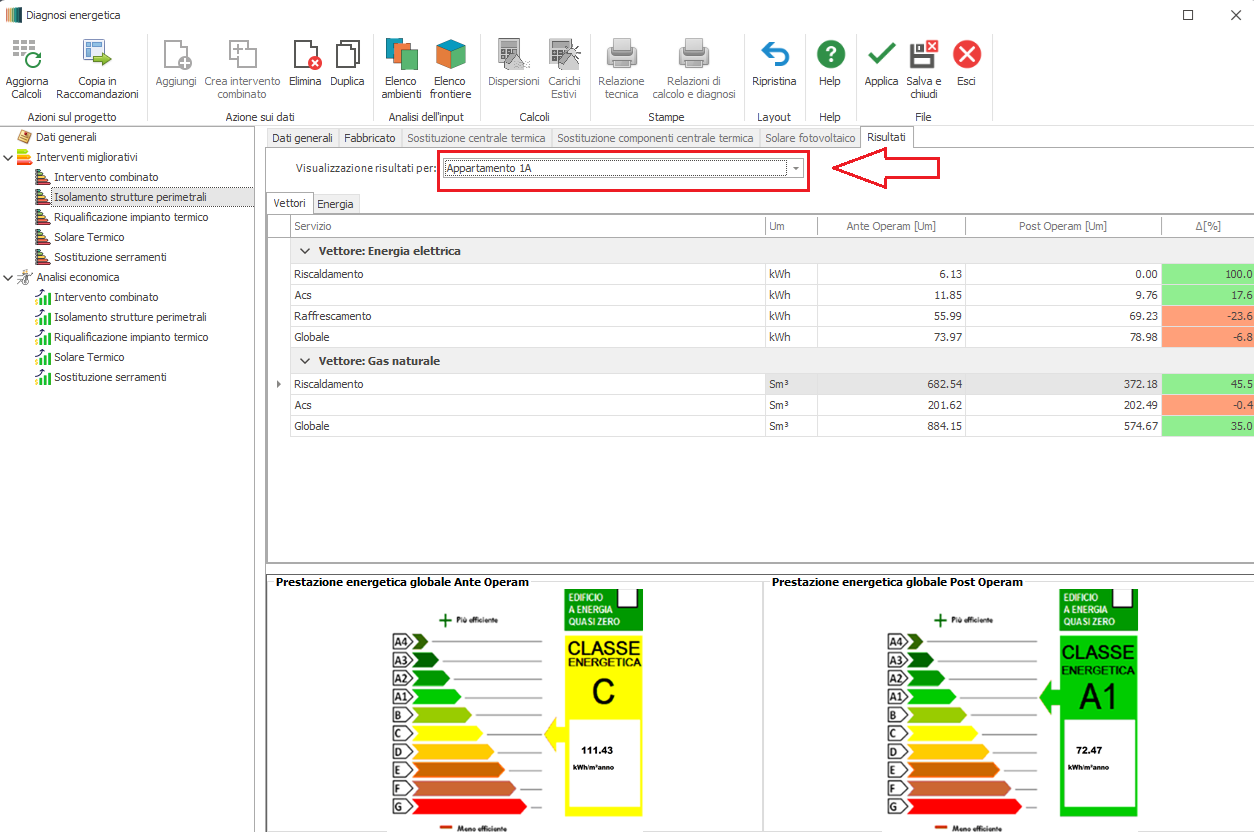

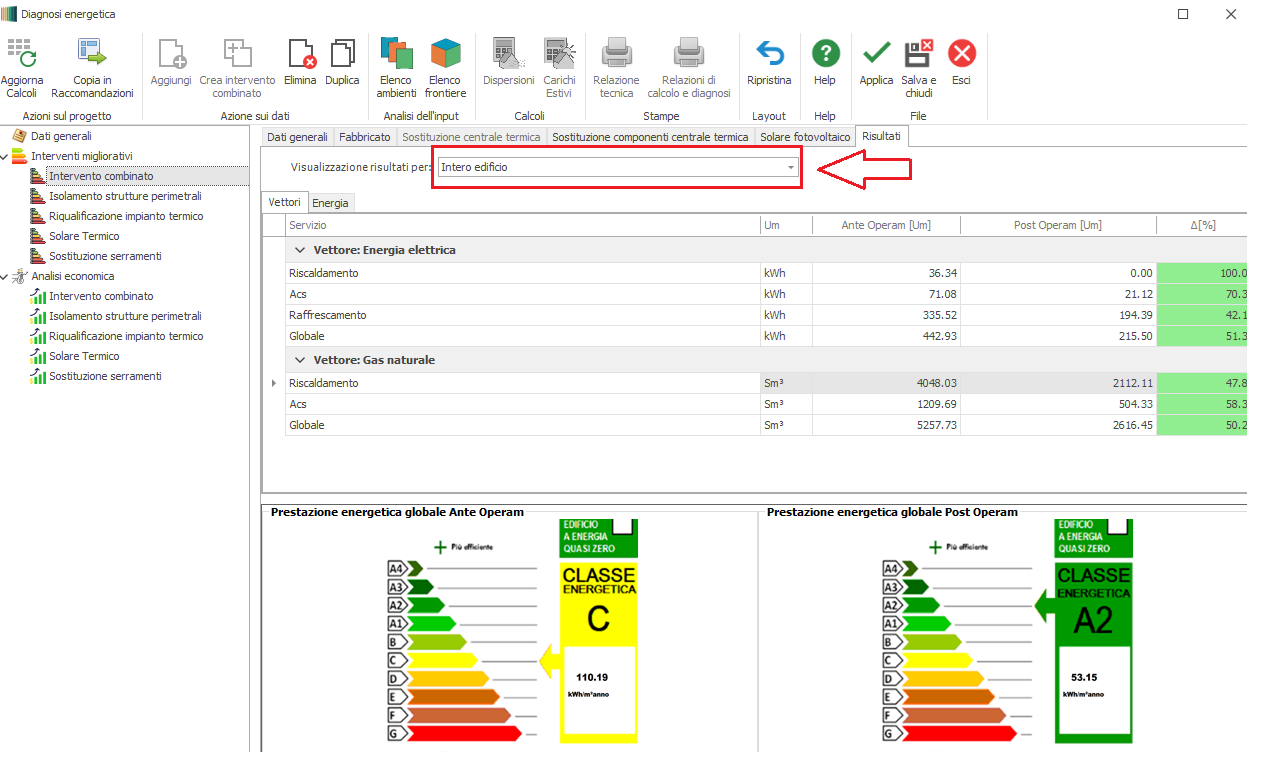

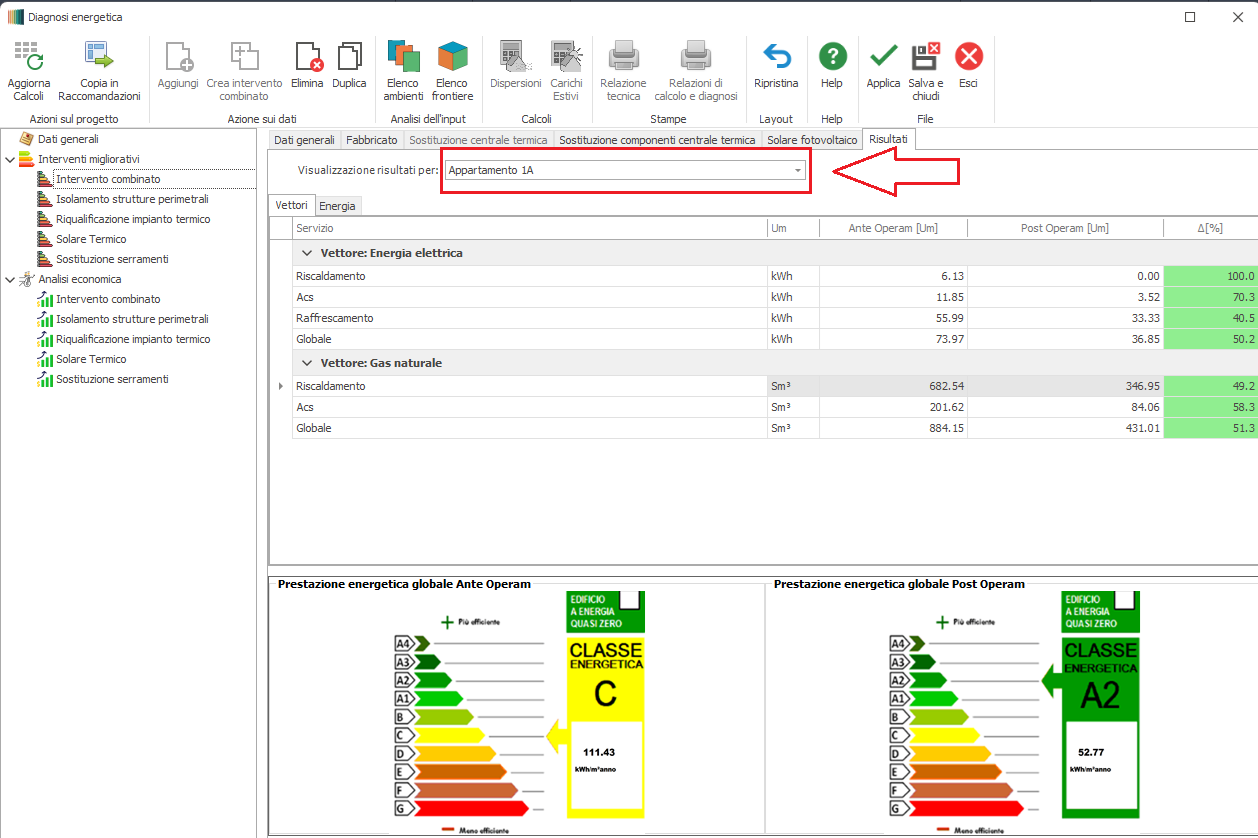

Cliccando sulla scheda "Risultati", verrà determinato la prestazione energetica e la classe risultante dall'insieme delle singole raccomandazioni, sia per l'intero edificio che per le singole unità immobiliari.

Analisi economica delle singole raccomandazioni (Calcolo del tempo di ritorno)

Ciascuna raccomandazione dev'essere corredata anche del relativo tempo di ritorno dell'investimento; a tal fine è possibile eseguirne l'analisi economica finalizzata al calcolo del tempo di ritorno semplice T_R.

All'interno dell'albero di progetto nella sezione di sinistra, occorre individuare la sezione "Analisi economica" e quindi selezionare il singolo intervento.

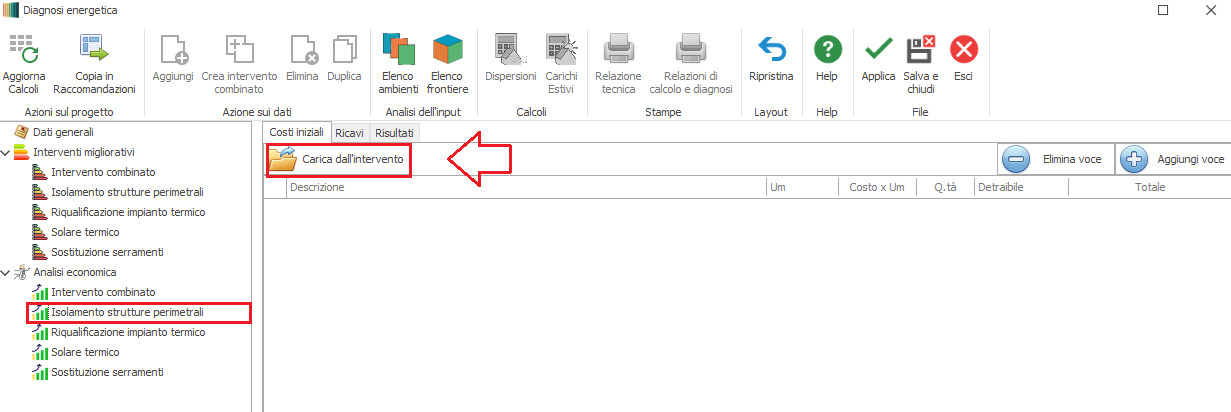

Cliccando sul tasto "Carica dall'intervento", il software provvederà a inserire il record che riepiloga le grandezze quantitative che permettono di esprimere il valore economico dell'investimento richiesto dall'intervento.

Ad esempio nel caso dell'isolamento a cappotto, verranno indicati m² di superficie coibentata.

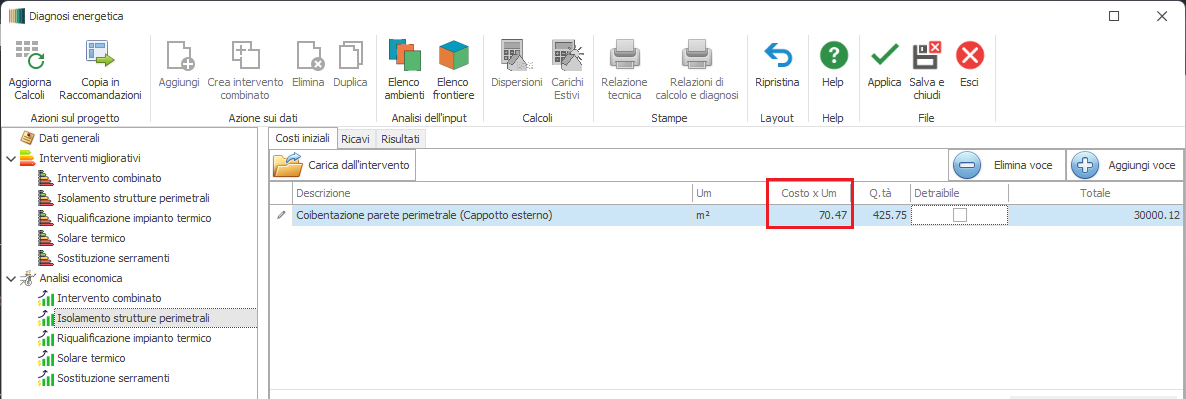

L'utente dovrà quindi inserire il costo unitario dell'intervento in modo da pervenire al suo costo complessivo.

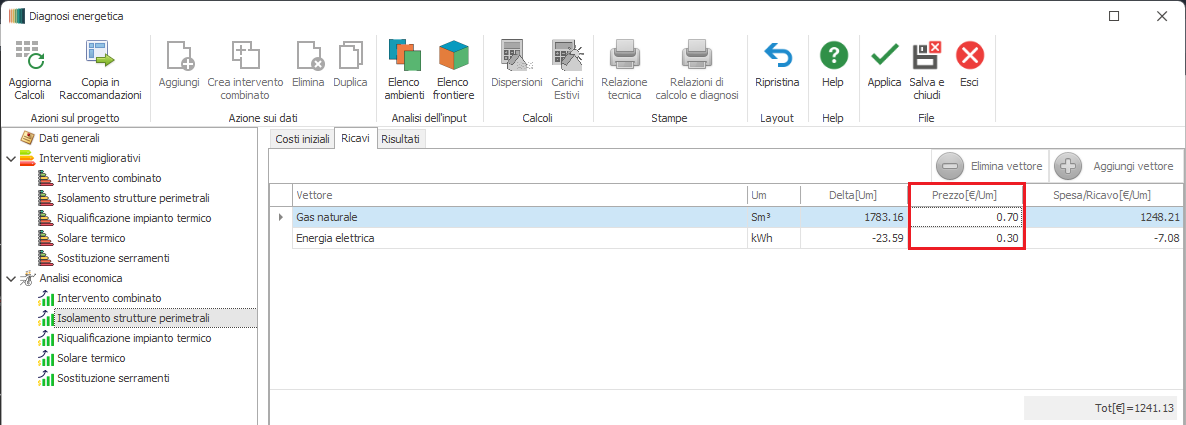

Nell'ambito della scheda "Ricavi" vengono riepilogati i risparmi dei vettore energetici coinvolti nel calcolo ella prestazione energetica, l'utente deve inserire i costi unitari del singolo vettore.

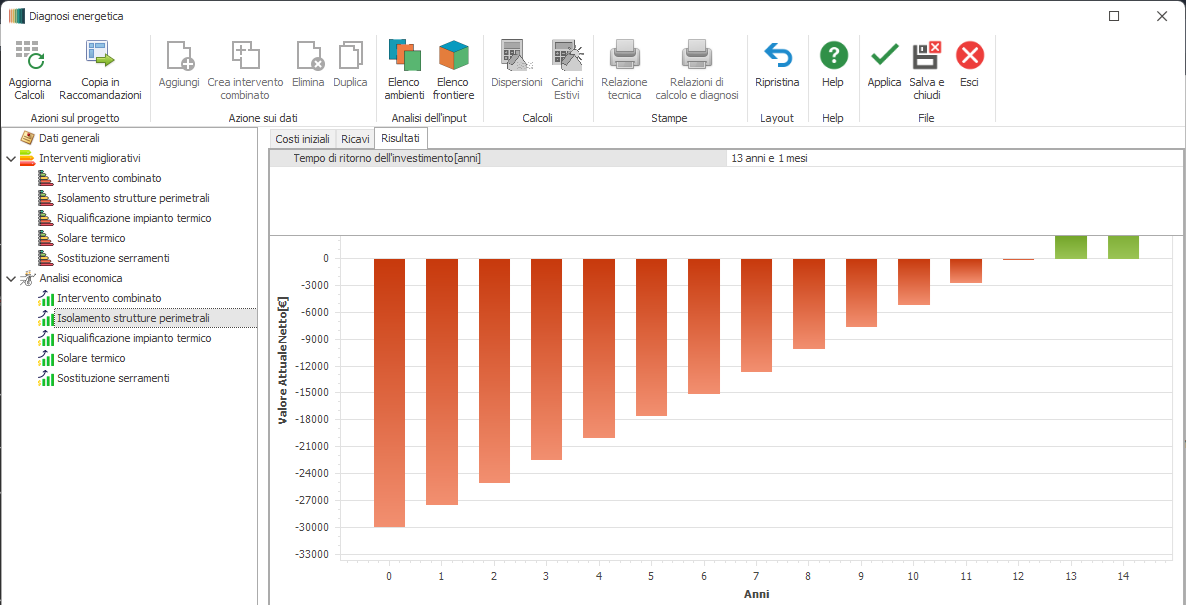

Infine, nella scheda "Risultati" viene calcolato il tempo di ritorno dell'investimento.

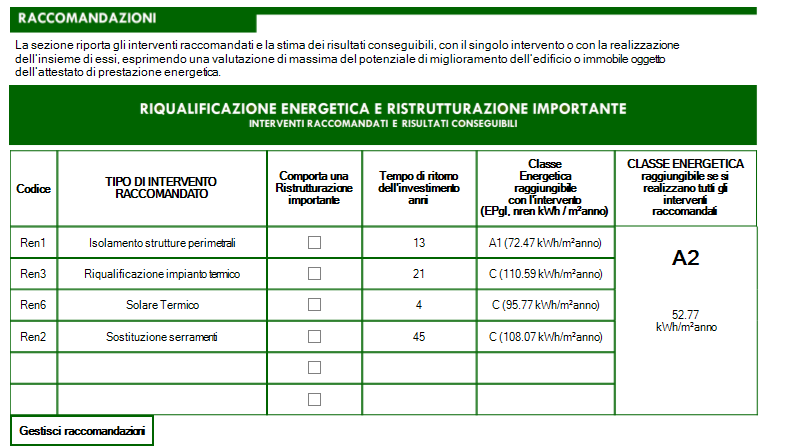

Copia degli interventi nella sezione "Raccomandazioni" dell'APE

Terminata l'analisi energetica ed economica degli interventi di riqualificazione energetica, si può procedere al trasferimento delle relative informazioni (EPgl,nren, tempo di ritorno dell'investimento, classe energetica

conseguibile) all'interno della sezione "raccomandazioni" dell'Attestato di Prestazione Energetica.

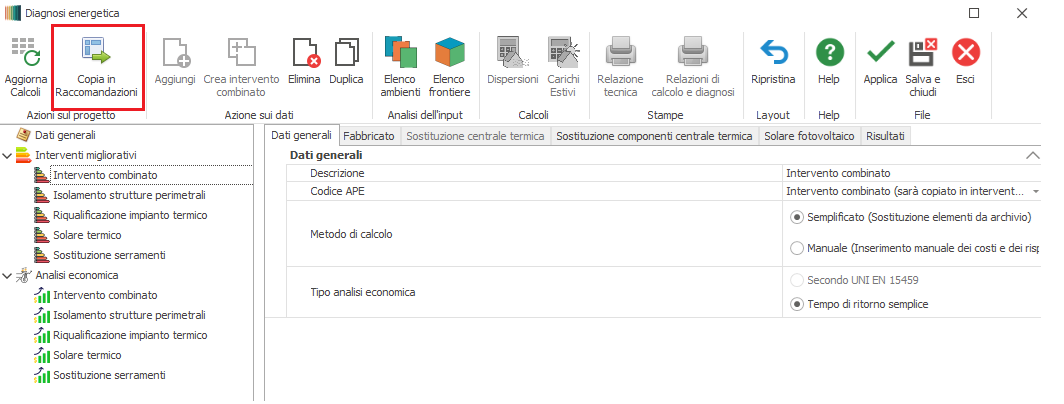

A tal fine occorre cliccare sul pulsante "Copia in raccomandazioni":

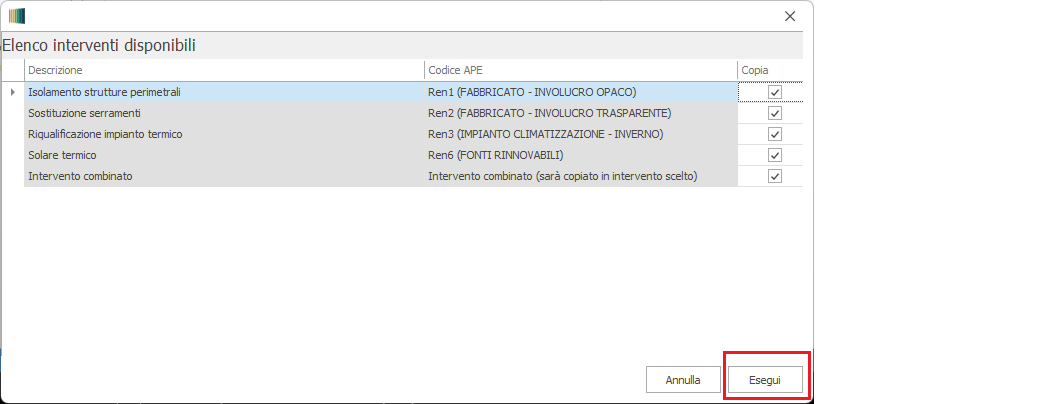

Un apposito menu di selezione consentirà di indicare quali interventi (singoli e combinati) trasferire all'interno dell'APE.

N.B : è possibile trasferire un solo intervento di tipo "combinato" per il quale non è richiesto il calcolo del tempo di ritorno.

L'avvenuto trasferimento dei dettagli delle raccomandazioni potrà essere visualizzato direttamente nell'anteprima dell'APE della singola unità immobiliare dopo aver eseguito il calcolo energetico.
