DIMENSIONAMENTO DEGLI IMPIANTI

IMPIANTI IDRONICI - CALCOLO DEL TRASFERIMENTO DEL CALORE (HEAT TRANSFER)

Tale funzionalità viene attivata dal comando  presente nel pannello Calcoli della scheda Tubazioni.

Essa permette di stimare la perdita di potenza termica che si verifica in tubazioni posate nel terreno o in ambiente esterno. Tale situazione si può rintracciare qualora la centrale termica sia collocata in un

locale  esterno rispetto all’edificio da riscaldare e le tubazioni di collegamento tra generatore e collettori degli appartamenti percorrano un certo tratto nel terreno o, al limite, in ambiente esterno.

L’esecuzione di tale calcolo richiede l’impostazione di alcuni parametri che sono ubicati rispettivamente nell’archivio dei progetti di tubi e nei dati estesi delle tubazioni

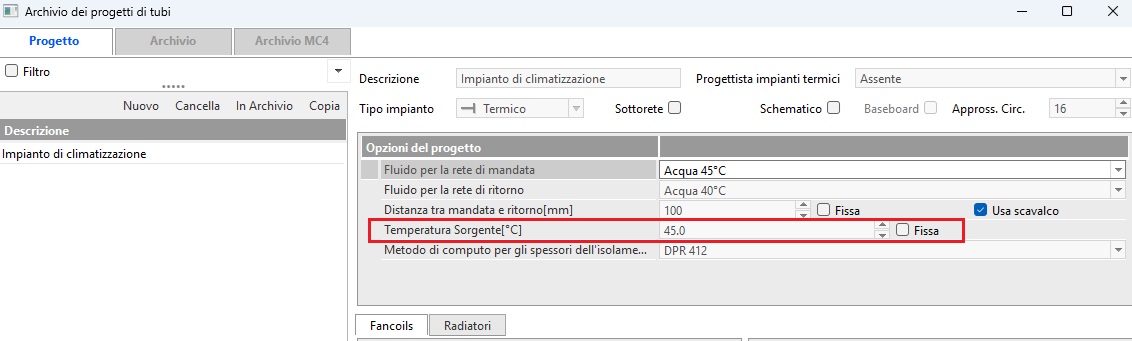

Nella maschera del progetto termico si dovrà fissare la temperatura della sorgente ovvero la temperatura che si presume caratterizzi il fluido all’inizio della rete esterna di alimentazione: è , in definitiva, la temperatura

con cui il fluido della rete di mandata esce dal generatore.

Il programma si comporta in maniera differente a seconda che l’opzione Fissa sia selezionata o meno : se non si pone il segno di spunta in corrispondenza del checkbox Fissa, il programma calcola la perdita di calore

tenendo conto delle caratteristiche delle tubazioni esterne . A calcolo eseguito, rientrando in tale maschera il software visualizzerà la temperatura di sorgente precedentemente determinata . Fissando la temperatura, il

software invece adotterà tale parametro come vincolo di calcolo.

Nei dati estesi delle tubazioni collocate esternamente rispetto all’edificio, occorre impostare l’ambiente di passaggio in corrispondenza dell’omonima voce (le voci pertinenti saranno solo Esterno e Interrato) e la

percentuale di Tubazione esterna; qualora la tubazione in esame sia stata disegnata in modo tale che risulti in parte collocata esternamente ed in parte attraversante il terreno o l’ambiente esterno, il software rileverà in

automatico la percentuale di tratto esterno.

Una volta lanciato il comando verrà richiesto di selezionare il tronco iniziale della rete da analizzare, quindi verrà richiesto se effettuare una seleziona automatica o manuale  dei tubi esterni (si opterà per automatica se

i tratti esterni sono stati identificati tramite i dati estesi).

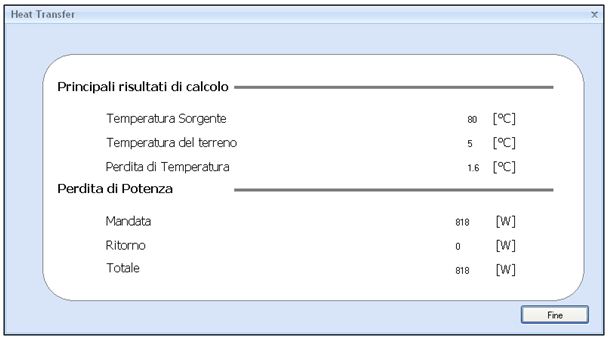

Al termine del calcolo il software ne fornirà i risultati in termini di temperatura di sorgente (solo se non fissata dall’utente), di perdita temperatura e di perdita di potenza  (informazioni disponibili solo a video).
