DISEGNO DEGLI IMPIANTI
IMPIANTI AERAULICI - DUCTBUILDER - CREAZIONE DI UN FORO SU UN CANALE
Icona:
Comando: DHOLE
COSA FA: Esegue foro (circolare o rettangolare) su un canale rettangolare
PROCEDURA
Una volta attivo il comando occorre selezionare il canale sul quale si vuole effettuare il foro. La barra laterale (vedi immagine seguente) mostra i seguenti campi:
1. Posizione: definisce la posizione del foro sul canale. Le opzioni sono quattro: Destra, Sinistra, Sopra e Sotto. La posizione di riferimento dell’osservatore è sempre quella della direzione del flusso dell’aria;
2. Base/Diam: dimensione della base del foro rettangolare o diametro del foro quando è circolare;
3. Altezza: questo campo deve essere contenere l’altezza del foro rettangolare. Nel caso in cui si voglia avere un foro circolare questo valore deve essere nullo
4. Delta Z: definisce la posizione dell’asse del foro rispetto all’asse del canale, o meglio della faccia sulla quale si sta eseguendo il foro (non il filo fisso utilizzato per il disegno del canale stesso)
Una volta impostati i dati nella barra laterale occorre selezionare il canale che si vuole forare (il programma aggancia automaticamente il punto di partenza del canale). Posizionarsi con il mouse nel punto in cui si vuole inserire il foro oppure digitare la distanza tra il punto di inizio del canale (dove il programma si è agganciato automaticamente) e l’asse del foro.

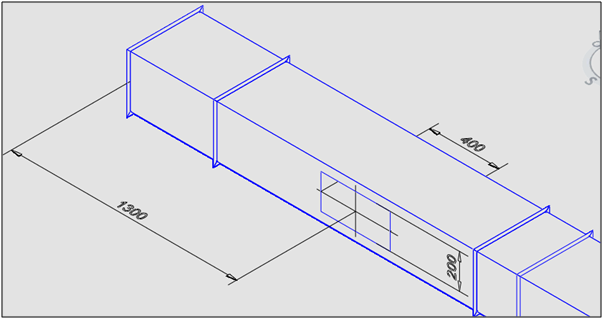

Nell'esempio della figura sottostante è stato eseguito un foro rettangolare sul lato Destro del canale avente dimensioni 400 (Base/Diam) x 200 (Altezza). L’asse del foro è stato posizionato a 1300mm dall’inizio del canale (essendo la scala di lavoro in metri, si è dovuto digitare 1.3 come distanza, in questo caso è solo la quotatura del CAD che è stata impostata in millimetri).
