DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - RICERCA AUTOMATICA DEL PEZZO

Icona:

Comando: DFINDPZ

COSA FA: Seleziona un pezzo speciale per il collegamento tra due o più sezioni di canali

PROCEDURA

Con questo comando, una volta specificate le sezioni che devono essere connesse tra loro, si lascia al programma capire quali pezzi della libreria si adattano e quali devono essere i parametri costruttivi del pezzo speciale stesso in modo che il collegamento avvenga in maniera corretta.

Questa la procedura per il corretto utilizzo di questo comando:

1. Eseguire il comando

2. Cliccare in prossimità delle sezioni da collegare (non ha importanza la posizione dell’OSNAP, l'importante è che sia relativo alla sezione) e premere Invio una volta completata la selezione

3. A questo punto nella barra laterale il programma mostra un elenco con i codici dei pezzi che utilizzabili per la connessione. Selezionare il pezzo desiderato e premere Invio. Il programma posiziona il pezzo sul disegno.

La scelta dei pezzi dipende dalle dimensioni delle sezioni da collegare e dalla loro posizione nello spazio. Pertanto può anche accadere che la lista di pezzi da cui scegliere sia vuota (non c’è nessun pezzo che si adatta alla configurazione).

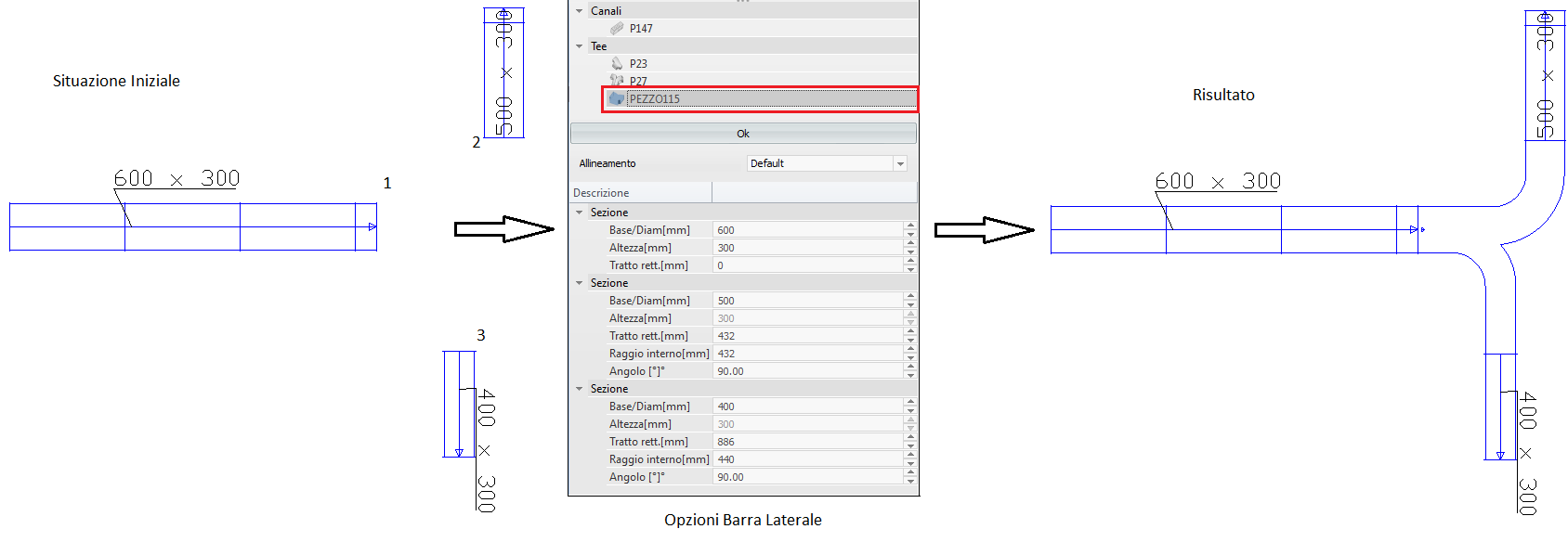

Si osservi l'esempio riportatio nell'immagine qui sopra.

Si vuole trovare un pezzo speciale unico che colleghi i tre canali posti a sinistra.

Si esegue il comando e si selezionano le sezioni 1, 2 e 3 e si preme <Invio> per chiudere la fase di selezione. La barra laterale a questo punto mostra le diverse soluzioni: 1) Collegamento con canali rettanglari, utilizzo del pezzo 2) codice P23, oppure 3) codice P27 oppure 4) codice Pezzo115. Selezionando Pezzo115 e cliccando <OK> il programma lo inserisce nel disegno con i parametri corretti tali per cui le tre sezioni saranno perfattamente collegate (vedi parte destra dell'immagine). Il preview dei parametri è già mostrato nella parte bassa della barra laterale quando il pezzo che si vuole scegliere è stato selezionato.
