DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - INSERIMENTO DELL'ADATTATORE

Icona:

Comando: DADAPTER

COSA FA: Inserisce il pezzo speciale adattatore

PROCEDURA

La procedura di inserimento dei singoli pezzi speciali quali Curve, Tee, Derivazioni e Croci è comune, la sola differenza tra i diversi comandi è nella quantità e nella tipologia dei dati impostabili dall’utente che ovviamente dipendono dal tipo di pezzo selezionato.

La procedura generale può essere riassunta nei seguenti passi:

i. Esecuzione del comando

ii. Selezionare il tipo di pezzo speciale nella barra laterale(per ogni famiglia di pezzi ci sono più tipologie, ad esempio nella famiglia delle Curve ci sono quelle con o senza deflettore, etc.);

iii. Cliccare sul canale al quale collegare il pezzo che si sta per inserire (oppure nel punto desiderato dell’area di disegno)

iv. Con il mouse si seleziona l’angolo di inserimento e poi occorre cliccare per fissare la posizione che rappresenta l’angolo di rotazione intorno all’asse del pezzo al quale ci si aggancia (nel caso in cui il pezzo non sia connesso a nessun altro occorre cliccare una volta in più in quanto occorre definire gli angoli di rotazione intorno all’asse Z e X). In alternativa al movimento del mouse è possibile impostare l'angolo di rotazione anche nella maschera che appare a video subito dopo il click sul canale al quale ci si aggancia;

v. Impostare i dati nella maschera di inserimento (per apportare modifiche ai dai di default, il passaggio non è obbligatorio). Il programma mostra il pezzo in anteprima con le modifiche che si stanno apportando. Cliccare <OK> nella maschera di inserimento oppure cliccare nell'area di disegno per inserire il pezzo definitivamente. Si ricorda che è sempre possibile apportare modifiche ai pezzi inseriti tramite i Dati Estesi .

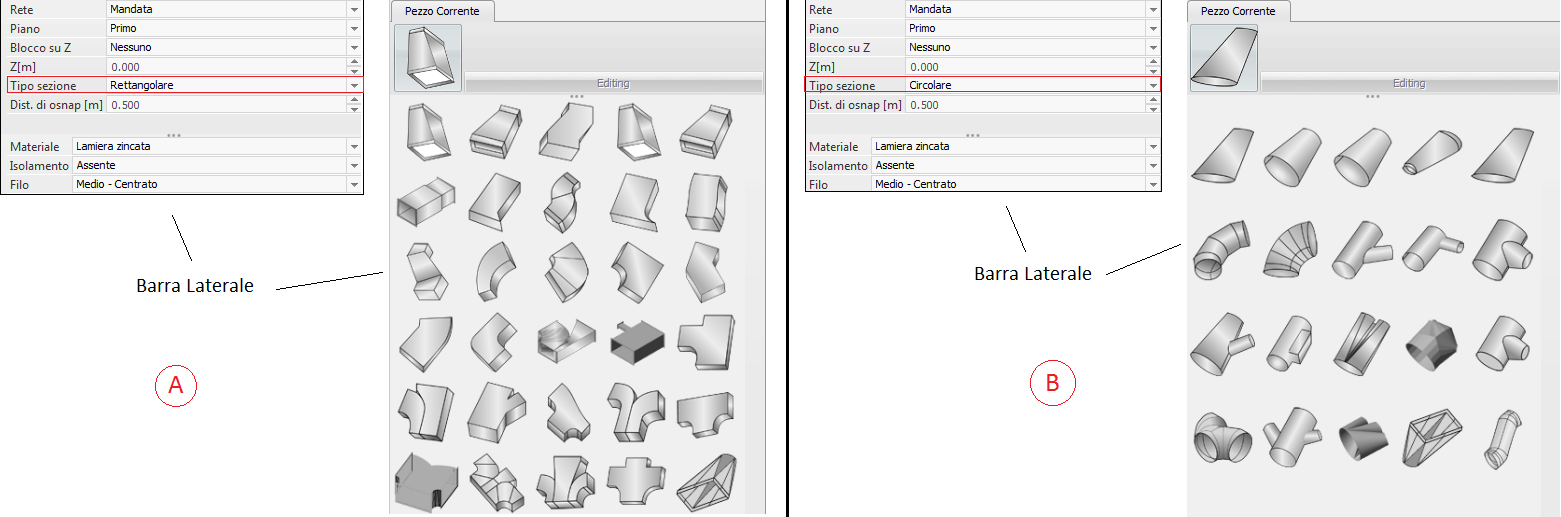

Per l’inserimento di un adattatore si esegue il comando (tramite icona o digitandolo nella riga di comando) e si seleziona il tipo di adattatore tra quelli mostrati nella barra laterale (vedi immagine sottostante).

Nella barra laterale si distinguono due parti: la parte in alto dove si impostano i dati relativi alla rete di appartenenza, la quota di disegno ed il materiale e la parte in basso dove invece si seleziona il tipo di adattatore. La figura qui sopra mostra la barra laterale dopo aver eseguio il comando nei casi di sezioni rettangolari (A) e circolari (B).

Come si può notare in realtà il programma mostra tutte le tipologie di pezzi speciali (anche Curve, Tee, ect..) ma nella prima riga mostra i pezzi cui fa riferiemnto ilcomando. La possibilibtà di vedere tutti i pezzi velocizza l'input nel senso che basta elezionare il tipo di pezzo speciale che si vuole inserire senza mai chiudere il comando.

Il pezzo che si sta per inserire (ossia quello selezionato) è quello mostrato in alto (evidenziato).

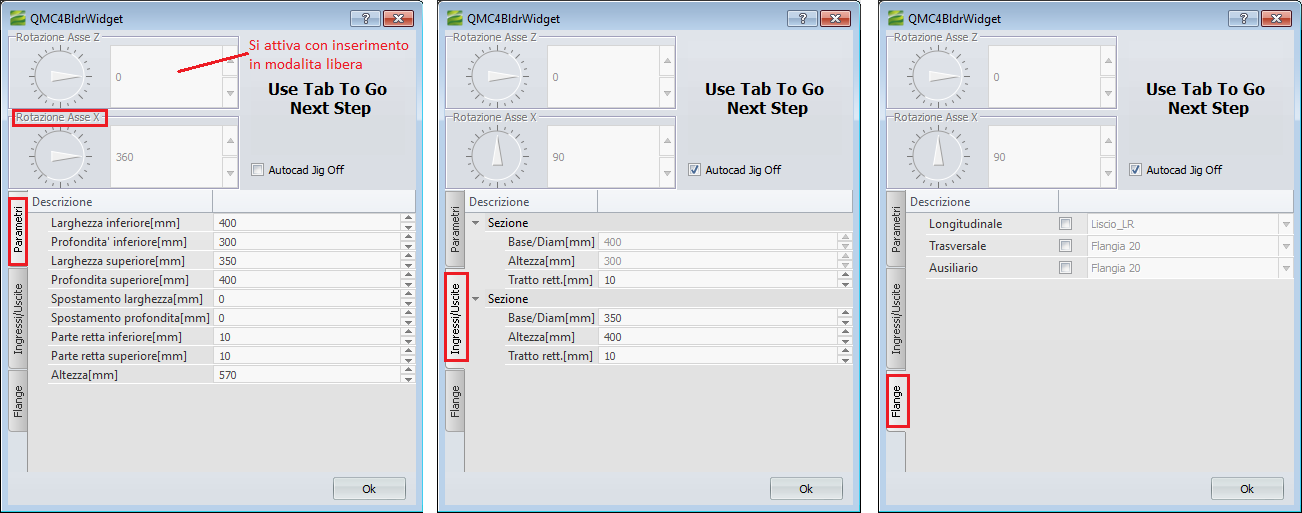

Il cursore del mouse mostra l'anteprima del pezzo speciale e non appena si fa click nell'area di disegno (agganciandosi ad un'altra sezione o meno) il programma mostra la maschera di inserimento (vedi immagine sottostante).

La rotazione intorno a Z è attiva solo se l'inserimento del pezzo è libero, ossia non agganciato ad alcun altra sezione già presente nel disegno.

Si imposta quindi l'angolo di rotazione (o gli angoli) tramite la maschera di inserimento oppure tramite movimento del mouse nell'area di disegno.

Una volta scelta la rotazione occorre fare click con il mouse nell'area di disegno.

Fissato l'angolo di rotazione si può passare ad impostare i dati presenti nelle diverse schede.

Una volta impostati tutti i dati si clicca <OK> oppure con il mouse nell'area di disegno per il definitivo posizionamento del pezzo.

Codice Pezzo	Descrizione	Param. Ingresso	Param. Uscita
P21	Tronco di piramide generale	- Base - Altezza - Tratt. Rett - Spost Larghezza - Spost. Prof.	- Base - Altezza - Tratt. Rett - Altezza
P22	Tronco di piramide con lato diritto	- Base - Altezza - Tratt. Rett - Altezza	- Base - Altezza - Tratt. Rett
P33	Spostamento con sezioni e profondità diverse	- Base - Altezza - Tratt. Rett - Spost Larghezza - Spost. Prof.	- Base - Altezza - Tratt. Rett - Lunghezza
P65	Scarpetta (raggiata)	- Base - Altezza - Altezza Tot.	- Base - Altezza
P106	Spostamento con sezioni uguali	- Base - Altezza - Tratt. Rett - Spostamento - Lunghezza	- Base - Altezza - Tratt. Rett
P126	Spostamento senza raggi e senza controlli	- Base - Altezza - Tratt. Rett - Parte retta agg. super - Parte rett. agg. inf.	- Base - Altezza - Tratt. Rett - Parte retta agg. super - Parte rett. agg. inf.
P86	Spostamento senza raggi a sezione costante	- Base - Altezza - Tratt. Rett - Spostamento - Lunghezza	- Base - Altezza - Tratt. Rett
