DISEGNO DEGLI IMPIANTI
IMPIANTI AERAULICI - DUCTBUILDER - INSERIMENTO DELLA BOCCHETTA
Icona:
Comando: DGRIDEX
COSA FA: Inserisce un diffusore nel progetto
PROCEDURA

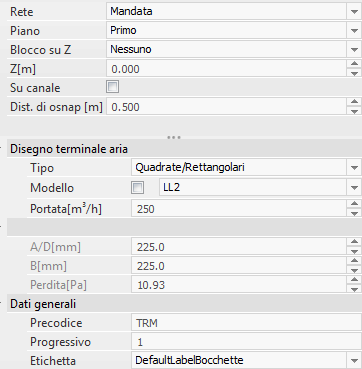

Si esegue il comando e nella barra laterale si impostano i dati per l'inserimento:
- Rete: selezionare la rete di appartenenza del diffusore. Ovviamente il diffusore ed il canale devono appartenere alla stessa rete;
- Blocco su Z: impostare il riferimento dell'altezza di installazione. Tale campo non è valido quando l'opzione "su canale" è attiva in quanto comunque la bocchetta verrà agganciata al canale e la cui quota di installazione verrebbe automaticamente rilevata
- Z: inserire la distanza in funzione di quanto al campo precedente
- Su Canale: da attivare se la bocchetta verrà inserita direttamente su un canale già disegnato. La posizione della bocchetta può essere intermedia o agganciata alla sezione finale di un canale. Attivando il check il programma attiva altri tre campi:
- Angolo: Selezionare la posizione della bocchetta rispetto al canale al quale sarà collegata. Le opzioni sono : In Alto, In Basso, Destra, Sinistra.

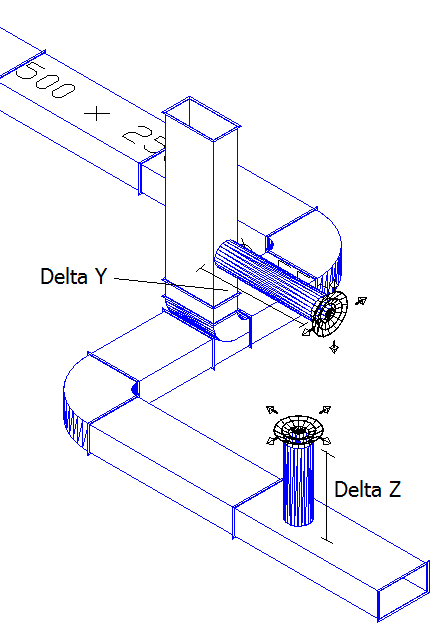

- Delta Z Dist da Canale: Distanza misurata verticalmente dal lato del canale e non dall'asse;
- Delta Y Dist da Canale: Distanza misurata orizzontalmente dal lato del canale in direzione ortogonale.
- Dist. da OSNAP: è la distanza misurata ortogonalmente ad una linea di disegno (XREF) che si vuole usare come riferimento. Per attivare questo controllo occorre tener premuto il tasto CTRL;
- Tipo: scegliere il tipo di diffusore (quadrato, circolare, etc) che si vuole inserire. Il programma opera un filtro sull' elenco dei diffusori da mostrare nel menu del campo successivo
- Tipo/Modello: Selezionare la marca del diffusore in base alla tipologia
- Portata: tale valore può essere inserito manualmente dall'utente oppure, se il fabbricato è stato disegnato ed una UTA è stata inserita nel progetto, il programma può leggere direttamente il valore dai dati dell'ambiente nel quale è inserito. Se nello stesso ambiente sono presenti più diffusori, il programma suddivide la portata in maniera uguale tra tutti i diffusori. Se l'utente vuole imporre una portata al diffusore, nel caso di presenza del calcolo della ventilazione degli ambienti, deve attivare il check "Fisso". La scelta del modello avviene automaticamente all'inserimento della portata oppure imposto dall'utente (selezione e attivazione check "Fisso").
- Precodice: assegnato al terminale. L'utente può modificare tale valore
- Progressivo: contatore che aumenta ad ogni click di inserimento di terminali nel progetto;
- Etichetta: selezionare il prototipo di etiche che si vuole visualizzare vicino al diffusore, utile per la sua identificazione. Le proprietà mostrate nell'etichetta dipendono sempre dalle impostazioni della etichetta nel database dedicato ad esse.
Per inserire la bocchetta basta semplicemente cliccare sul canale se è previsto l'inserimento in questo modo oppure cliccare nell'area di disegno nella posizione desiderata.
