DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - INSERIMENTO PEZZO SPECIALE CROCE

Icona:

Comando: DCROSS

COSA FA: Inserisce il pezzo speciale Croce

PROCEDURA

La procedura di inserimento dei singoli pezzi speciali quali Curve, Tee, Derivazioni e Croci è comune, la sola differenza tra i diversi comandi è nella quantità e nella tipologia dei dati impostabili dall’utente che ovviamente dipendono dal tipo di pezzo selezionato.

La procedura generale può essere riassunta nei seguenti passi:

i. Esecuzione del comando

ii. Selezionare il tipo di pezzo speciale nella barra laterale(per ogni famiglia di pezzi ci sono più tipologie, ad esempio nella famiglia delle Curve ci sono quelle con o senza deflettore, etc.);

iii. Cliccare sul canale al quale collegare il pezzo che si sta per inserire (oppure nel punto desiderato dell’area di disegno)

iv. Con il mouse si seleziona l’angolo di inserimento e poi occorre cliccare per fissare la posizione che rappresenta l’angolo di rotazione intorno all’asse del pezzo al quale ci si aggancia (nel caso in cui il pezzo non sia connesso a nessun altro occorre cliccare una volta in più in quanto occorre definire gli angoli di rotazione intorno all’asse Z e X). In alternativa al movimento del mouse è possibile impostare l'angolo di rotazione anche nella maschera che appare a video subito dopo il click sul canale al quale ci si aggancia

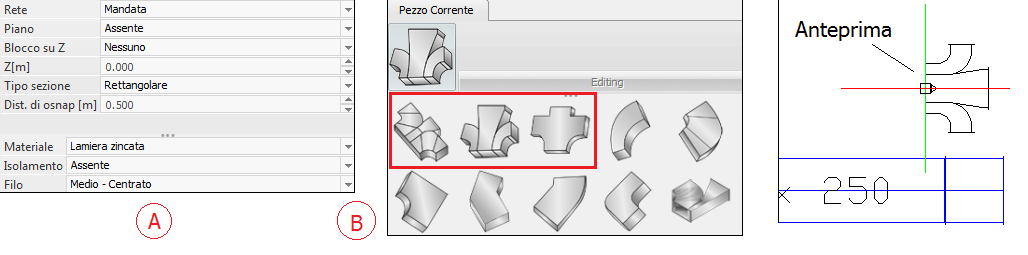

Per l’inserimento di una Croce come pezzo speciale si esegue il comando (tramite icona o digitandolo nella riga di comando) e si seleziona il tipo di croce tra quelli mostrati nella barra laterale (vedi immagine sottostante).

Nella barra laterale si distinguono due parti: la parte in alto dove si impostano i dati relativi alla rete di appartenenza, la quota di disegno ed il materiale e la parte in basso dove invece si seleziona il tipo di adattatore. La figura qui sopra mostra la barra laterale dopo aver eseguio il comando nel caso di sezione rettangolare.

Come si può notare in realtà il programma mostra tutte le tipologie di pezzi speciali (anche Curve, Tee, ect..) ma nella prima riga mostra i pezzi cui fa riferimento il comando. La possibilità di vedere tutti i pezzi velocizza l'input nel senso che basta elezionare il tipo di pezzo speciale che si vuole inserire senza mai chiudere il comando.

Il pezzo che si sta per inserire (ossia quello selezionato) è quello mostrato in alto (evidenziato).

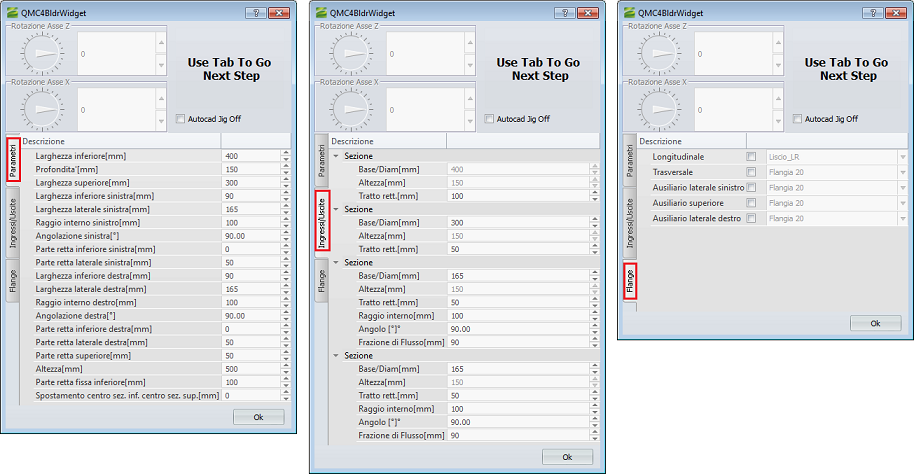

Il cursore del mouse mostra l'anteprima del pezzo speciale e non appena si fa click nell'area di disegno (agganciandosi ad un'altra sezione o meno) il programma mostra la maschera di inserimento (vedi immagine sottostante). Le proprietà mostrate dipendono dal tipo di croce selezionato.

Le proprietà impostabili sono ovviamente funzione del tipo scelto. Vediamo qui di seguito quali sono tutte le possibili proprietà e a quale pezzo appartengono:

1. Base/Diametro Ingresso/Uscite: Dimensione della base del canale se rettangolare o il diametro del canale in caso sia circolare. Questo campo ha la funzione doppia;

2. Altezza Ingresso/Uscite: l’altezza del canale rettangolare. In caso di canale circolare questo campo non appare;

3. Tratto Rett. Ingresso/Uscite: è la lunghezza del tratto rettilineo in ingresso;

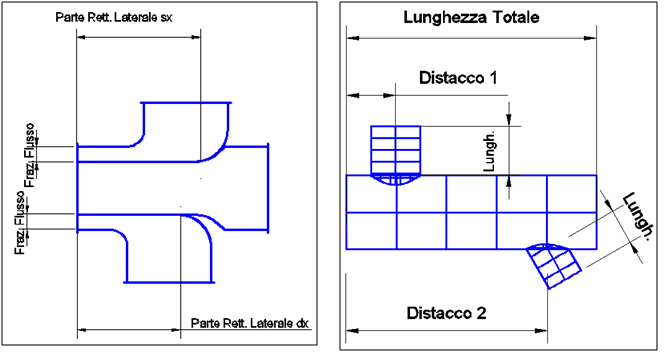

4. Parte Retta Aggiuntiva Laterale dx/sx: nei pezzi in cui le due uscite possono essere allineate questi due valori possono essere diversi (vedi figura sottostante);

5. Raggio Interno: Raggio interno di curvatura dei due Branch (dato impostabile per entrambe le uscite);

6. Frazioni di flusso: sempre con riferimento alla Figura 5 18 l’utente può impostare la frazione per i due branch mentre sarà il programma a calcolare la restante parte per l’uscita Main (non presenti per la croce circolare).

7. Lunghezza Cilindro: è la lunghezza totale le del pezzo speciale.

8. Distanza Stacco: Distanza tra sezione di ingresso e asse del Branch;

9. Lunghezza Stacco: Lunghezza degli stacchi

Queste le diverse tipologie di croci presenti nella libreria di programma.

Codice Pezzo	Descrizione	Simbolo
P28	T Rettangolare composto di due curve e una cappa
P60	Croce
P131	Croce con sezioni in uscita regolabili in altezza
P16	Cilindro con due stacchi ad angolazione variabile
P9	Cilindro con tre stacchi ad angolazione variabile
