DISEGNO DEGLI IMPIANTI
IMPIANTI AERAULICI - DUCTBUILDER - INSERIMENTO DELLE CURVE
Icona:
Comando: DELBOW
COSA FA: Inserisce la curva
PROCEDURA
La procedura di inserimento dei singoli pezzi speciali quali Curve, Tee, Derivazioni e Croci è comune, la sola differenza tra i diversi comandi è nella quantità e nella tipologia dei dati impostabili dall’utente che ovviamente dipendono dal tipo di pezzo selezionato.
La procedura generale può essere riassunta nei seguenti passi:
i. Esecuzione del comando
ii. Selezionare il tipo di pezzo speciale nella barra laterale(per ogni famiglia di pezzi ci sono più tipologie, ad esempio nella famiglia delle Curve ci sono quelle con o senza deflettore, etc.);
iii. Cliccare sul canale al quale collegare il pezzo che si sta per inserire (oppure nel punto desiderato dell’area di disegno)
iv. Con il mouse si seleziona l’angolo di inserimento e poi occorre cliccare per fissare la posizione che rappresenta l’angolo di rotazione intorno all’asse del pezzo al quale ci si aggancia (nel caso in cui il pezzo non sia connesso a nessun altro occorre cliccare una volta in più in quanto occorre definire gli angoli di rotazione intorno all’asse Z e X). In alternativa al movimento del mouse è possibile impostare l'angolo di rotazione anche nella maschera che appare a video subito dopo il click sul canale al quale ci si aggancia

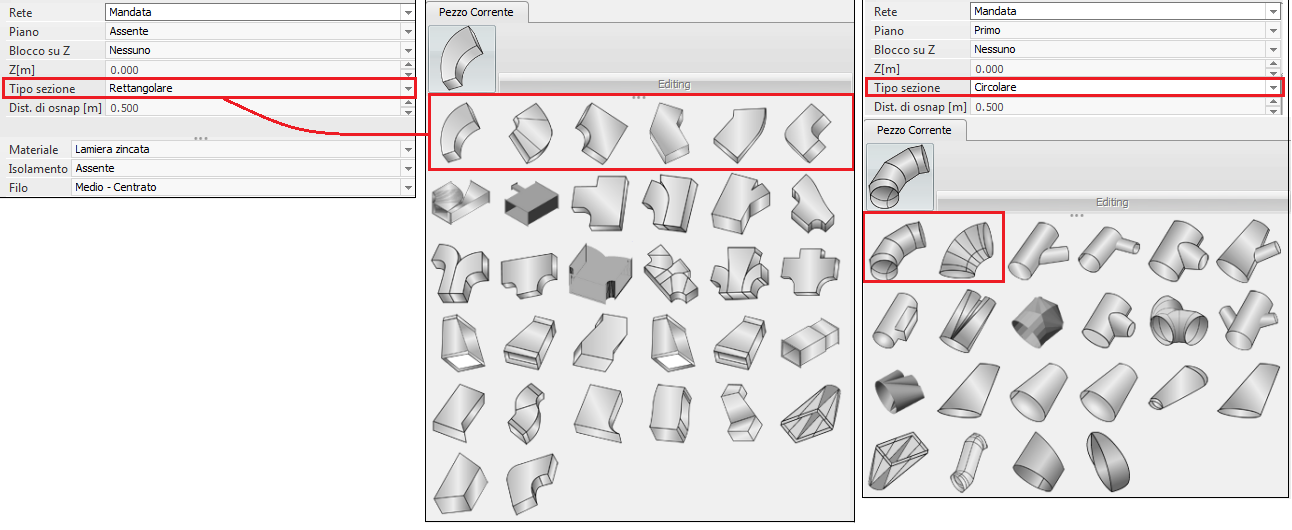

Per l’inserimento di una Curva come pezzo speciale si esegue il comando (tramite icona o digitandolo nella riga di comando) e si seleziona il tipo di curva tra quelli mostrati nella barra laterale (vedi immagine sottostante).

Nella barra laterale si distinguono due parti: la parte in alto dove si impostano i dati relativi alla rete di appartenenza, la quota di disegno ed il materiale e la parte in basso dove invece si seleziona il tipo di Curva. La figura qui sopra mostra la barra laterale dopo aver eseguio il comando nel caso di sezione rettangolare e nel caso di sezione circolare.
Come si può notare in realtà il programma mostra tutte le tipologie di pezzi speciali (anche Curve, Tee, ect..) ma nella prima riga mostra i pezzi cui fa riferimento il comando. La possibilità di vedere tutti i pezzi velocizza l'input nel senso che basta elezionare il tipo di pezzo speciale che si vuole inserire senza mai chiudere il comando.
Il pezzo che si sta per inserire (ossia quello selezionato) è quello mostrato in alto a sinistra.

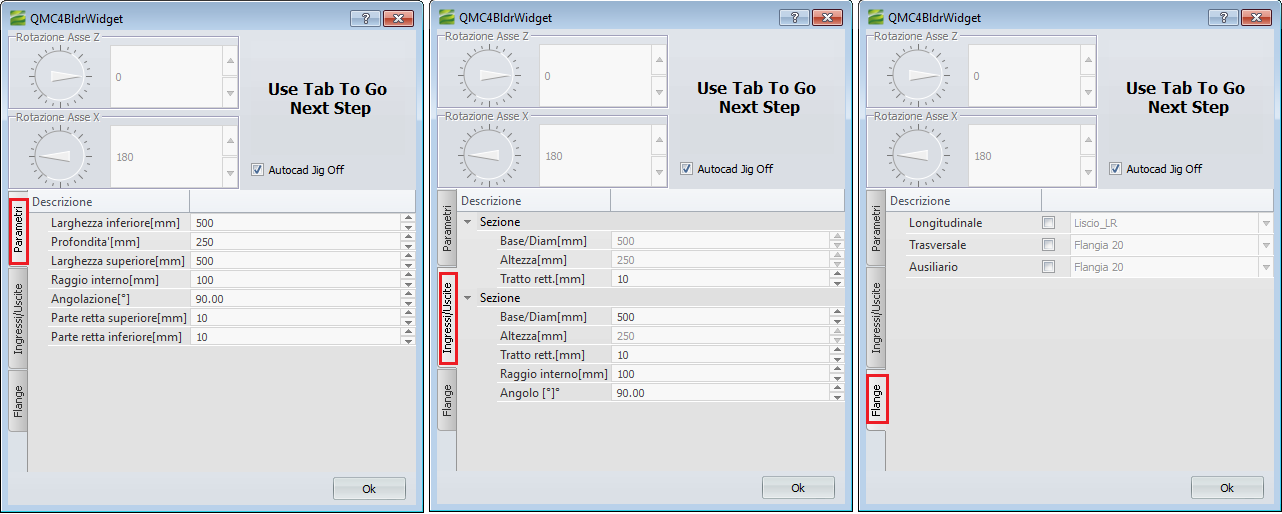

Il cursore del mouse mostra l'anteprima del pezzo speciale e non appena si fa click nell'area di disegno (agganciandosi ad un'altra sezione o meno) il programma mostra la maschera di inserimento (vedi immagine sottostante). Le proprietà mostrate dipendono dal tipo di curva selezionato.

I termini Inferiore e Superiore nella scheda Parametri si riferiscono alla sezione di ingresso ed uscita rispettivamente.
La scheda Ingressi/Uscite contiene le dimensioni delle sezioni di ingresso ed uscita, la Lunghezza dei tratti rettilinei per entrambe le sezioni e l’angolo totale della curva. Inoltre, in base alla tipologia di curva sarà possibile impostare il raggio di curvatura interno e/o esterno.
La scheda Flange permette di specificare la tipologia di giunzione trasversale della sezione di ingresso e di uscita e quella longitudinale
Queste le tipologie di curva presenti nel programma.
| Codice Pezzo |
Descrizione |
Simbolo |
|
P104
|
Curva Rettangolare
|
 |
|
P105
|
Curva a 90° con spigolo interno e raccordato all'esterno
|
|
|
P15
|
Curva a 90° con spigolo esterno e raccordato all’ interno
|
|
|
P84
|
Curva a 90° con raggio interno ed esterno diversi e fori per deflettori
|
 |
|
P129
|
Curva ad elica a raggio esterno variabile e fasce dritte per il profilo
|
 |
|
P72
|
Curva raggiata con sezioni diverse e angolazioni e deflettori ellittici
|
 |
|
P71
|
Curva a spigoli
|
 |
|
P20
|
Curva a settori circolare
|
 |
|
P62
|
Curva a settori rastremata con mezzi settori cilindrici
|
 |
