DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - DISEGNO DELLE DERIVAZIONI

Icona:

Comando: DDERIV

COSA FA: Inserisce una derivazione

PROCEDURA

La procedura di inserimento dei singoli pezzi speciali quali Curve, Tee, Derivazioni e Croci è comune, la sola differenza tra i diversi comandi è nella quantità e nella tipologia dei dati impostabili dall’utente che ovviamente dipendono dal tipo di pezzo selezionato.

La procedura generale può essere riassunta nei seguenti passi:

i. Esecuzione del comando

ii. Selezionare il tipo di pezzo speciale nella barra laterale (per ogni famiglia di pezzi ci sono più tipologie, ad esempio nella famiglia delle Curve ci sono quelle con o senza deflettore, etc.);

iii. Cliccare sul canale al quale collegare il pezzo che si sta per inserire (oppure nel punto desiderato dell’area di disegno)

iv. Con il mouse si seleziona l’angolo di inserimento e poi occorre cliccare per fissare la posizione che rappresenta l’angolo di rotazione intorno all’asse del pezzo al quale ci si aggancia (nel caso in cui il pezzo non sia connesso a nessun altro occorre cliccare una volta in più in quanto occorre definire gli angoli di rotazione intorno all’asse Z e X). In alternativa al movimento del mouse è possibile impostare l'angolo di rotazione anche nella maschera che appare a video subito dopo il click sul canale al quale ci si aggancia

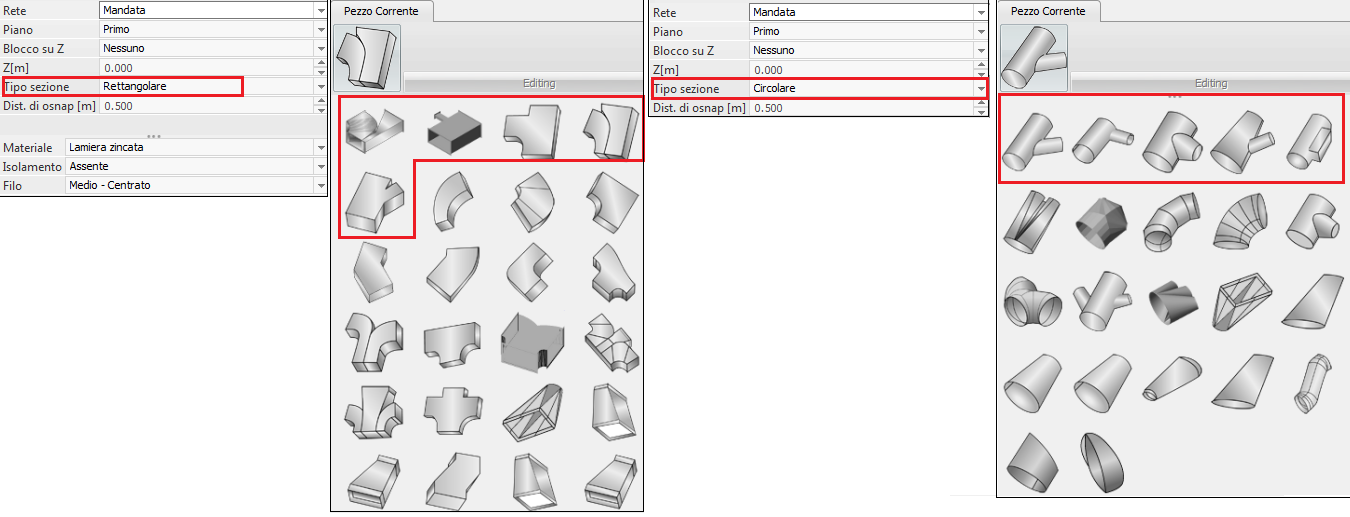

Per l’inserimento di una Derivazione come pezzo speciale si esegue il comando (tramite icona o digitandolo nella riga di comando) e si seleziona il tipo di derivazione tra quelli mostrati nella barra laterale (vedi immagine sottostante).

Nella barra laterale si distinguono due parti: la parte in alto dove si impostano i dati relativi alla rete di appartenenza, la quota di disegno ed il materiale e la parte in basso dove invece si seleziona il tipo di Curva. La figura qui sopra mostra la barra laterale dopo aver eseguio il comando nel caso di sezione rettangolare e nel caso di sezione circolare.

Come si può notare in realtà il programma mostra tutte le tipologie di pezzi speciali (anche Curve, Tee, ect..) ma nella prima riga mostra i pezzi cui fa riferiemnto ilcomando. La possibilità di vedere tutti i pezzi velocizza l'input nel senso che basta elezionare il tipo di pezzo speciale che si vuole inserire senza mai chiudere il comando.

Il pezzo che si sta per inserire (ossia quello selezionato) è quello mostrato in alto a sinistra.

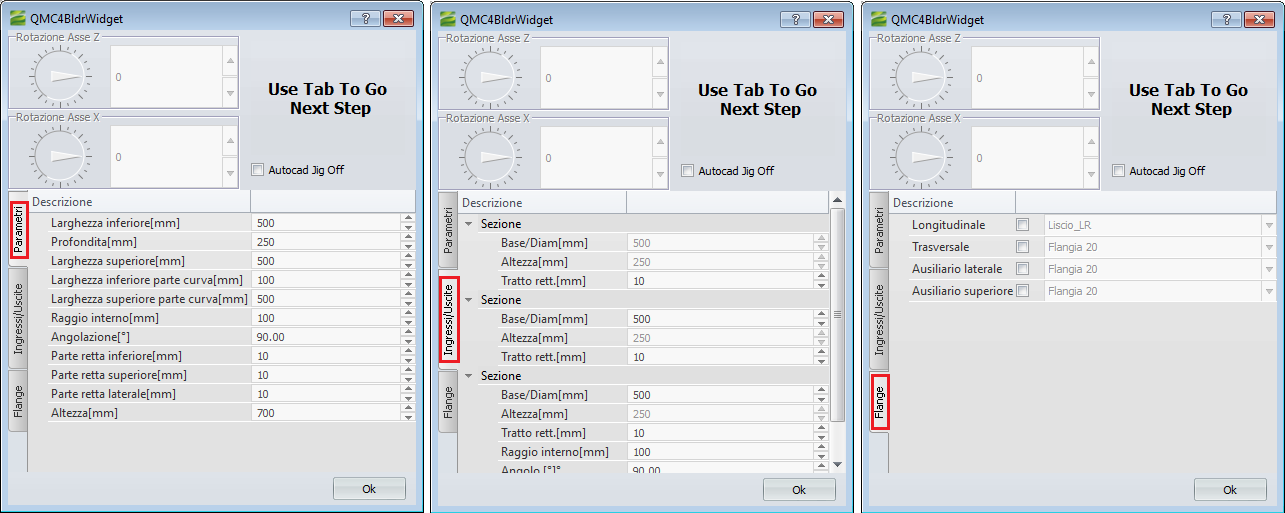

Il cursore del mouse mostra l'anteprima del pezzo speciale e non appena si fa click nell'area di disegno (agganciandosi ad un'altra sezione o meno) il programma mostra la maschera di inserimento (vedi immagine sottostante). Le proprietà mostrate dipendono dal tipo di derivazione selezionato.

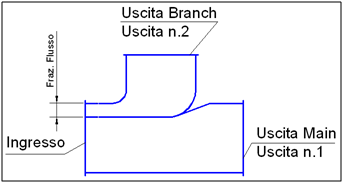

Vediamo qui di seguito quali sono tutte le possibili proprietà e a quale pezzo appartengono:

1. Base/Diametro Ingresso: Dimensione della base del canale se rettangolare o il diametro del canale in caso sia circolare. Questo campo ha la funzione doppia;
2. Altezza Ingresso: l’altezza del canale rettangolare. In caso di canale circolare questo campo non appare;
3. Tratto Rett. Ingresso: è la lunghezza del tratto rettilineo in ingresso;
4. Base/Altezza/Tratto Rett. si riferisce ai valori dell’uscita Main
5. Base/Altezza/Tratto Rett.:si riferisce ai valori dell’uscita Branch
6. Raggio Interno: Raggio interno di curvatura della sezione Branch. Questo dato non è presente nel pezzo P25;
7. Angolo: Angolo di sviluppo dell’uscita Branch. Nel Pezzo P58 rappresenta invece l’angolo di inclinazione dell’uscita;
8. Frazione di flusso: parte della base della sezione di ingresso dedicata all’uscita Branch. Una volta disegnata la rete e collegati i diffusori, è possibile eseguire il calcolo della frazione di flusso direttamente dal programma.
9. Lunghezza (In P12): distanza tra la sezione di ingresso ed uscita Main
10. Lunghezza (corto) (In P12): lunghezza dello stacco del Branch
11. Distanza (In P12): Distanza dell’asse del Branch dalla sezione di ingresso
12. Distanza Sportello (In P45): distanza dell’asse dello sportello dalla sezione di ingresso
13. Disassamento Profondità (In P45): distanza verticale dell’asse dello sportello dall’asse della sezione di ingresso

La tabella qui di seguito mostra le tipologie di derivazione inserite nel programma.

Codice Pezzo	Descrizione	Simbolo
P25	T con uscita verticale
P26	T composto da Curva e Cappa dritta su un lato
P19	Canale rettangolare con stacco a scarpetta
P130	Tronco di piramide generale accoppiato con una curva
P58	ByPass. Pezzo Rett. con stacco rett. inclinato
P12	Cilindro con stacco ad angolazione variabile
P14	Cilindro con stacco cilindrico disassato
P17	Cilindro con stacco conico
P2	Cono con 1 stacco cilindrico
P45	Cilindro con condotto di ispezione rettangolare
