DISEGNO DEGLI IMPIANTI
IMPIANTI AERAULICI - DISEGNO DELLA BOCCHETTA
Icona:
Comando: DGRID
COSA FA: Inserisce un diffusore nel progetto

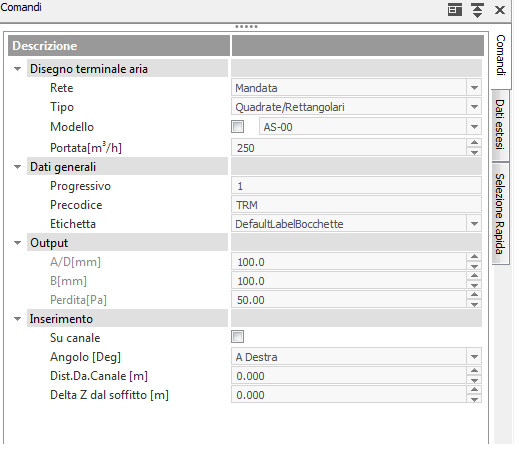

Si esegue il comando e nella barra laterale si impostano i dati per l'inserimento:
- Rete: occorre indicare la
tipologia della rete, da scegliere tra Mandata e Ripresa.
- Tipo: occorre indicare la tipologia di terminale da scegliere tra quelle presenti nel menu a pop up. Qualora nella scheda Progetto dell'”Archivio bocchette” non sia presente nessun terminale, all'esecuzione del comando di disegno il programma apre la maschera di gestione di tale archivio. L'utente dovrà allora importare dei terminali dalla scheda Archivio a quella di Progetto o inserirne delle nuove.
- Modello : da selezionare tra quelli disponibili. Se il campo è vuoto significa che la scheda Progetto della finestra “Archivio bocchette”è vuota. Quindi selezionare prima l'opzione Aggiungi in progetto e compilare la scheda ex-novo o importando i terminali da utilizzare in progetto dalla scheda Archivio.
- Portata [m3/h]:
da assegnare al terminale. Se è stato effettuato un calcolo
termico e gli ambienti in cui si andrà ad inserire i terminali
appartengono ad una zona impiantistica servita da impianto
ad aria, la portata verrà rilevata in automatico. Se non è
stato effettuato un calcolo termico o comunque si desidera
considerare delle portate imposte dall'utente, si digita il
valore in questo campo e si inserisce un segno di spunta nel
campo Fisso posto più in basso. Con il breve esempio
riportato di seguito, si cerca di spiegare meglio il concetto
appena descritto.
Si supponga di avere una stanza e di aver lanciato i calcoli
dei carichi termici estivi e del dimensionamento della centrale
di trattamento d’aria.

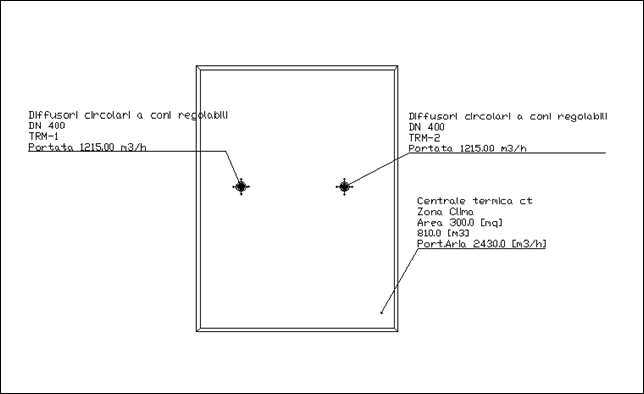

Se inserisco in ambiente due bocchette senza selezionare la
voce Fisso, esse si divideranno la portata necessaria
a servire la stanza in questione ed il modello sarà scelto
automaticamente in relazione alle necessità, come mostrato
nella figura seguente.
Se al contrario, si desidera
che una bocchetta mantenga caratteristiche di portata imposte,
è necessario selezionare la voce Fisso

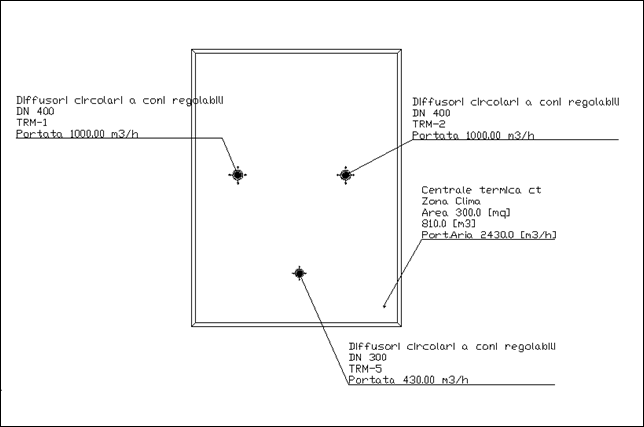

Il risultato ottenuto, è quello evidenziato nella figura sottostante.
La bocchetta TRM-5 alla quale si è imposto il valore della
portata (430 m3/h) , manterrà
il valore desiderato, le bocchette precedentemente
inserite (dopo aver rilanciato i calcoli e ricalcolato le portate) si aggiorneranno ridistribuendosi la portata rimanente
.
- Precodice: assegnato al terminale. L'utente può modificare tale valore
- Progressivo: contatore che aumenta ad ogni click di inserimento di terminali nel progetto;
- Etichetta: selezionare il prototipo di etiche che si vuole visualizzare vicino al diffusore, utile per la sua identificazione. Le proprietà mostrate nell'etichetta dipendono sempre dalle impostazioni della etichetta
nel database dedicato ad esse.
- A/D [mm] : Nel caso in cui la bocchetta selezionata avesse attacco rettangolare, questa voce indicherebbe l’altezza della sezione dell’attacco stesso. Nel caso in cui, invece, avesse attacco circolare, il
valore indicherebbe il diametro dello stesso.
- B [mm]: Nel caso di attacco rettangolare, questa voce indica le dimensioni della base dell’attacco. In funzione della portata e delle taglie inserite in archivio, nel campo Modello viene proposto quello più
idoneo. I dati relativi alle dimensioni e alla perdita del terminale sono impostati nell'archivio delle bocchette.
- Perdita [Pa] : visualizza la perdita di pressione del terminale desunta dall'archivio.
Inserimento su canale
- Su Canale: I terminali possono essere inseriti su punti interni o finali di tronchi già disegnati, e in tal caso si utilizzi le modalità di snap ad oggetto più adatte al caso specifico, oppure possono essere
liberamente disposti sul foglio di lavoro; in tal caso dovranno essere collegati alla rete in un secondo tempo mediante il comando Collega Terminale.
Un segno di spunta in corrispondenza della scritta Su canale collega al canale i terminali inseriti su punti interni o punti finali dell'unifilare. Se il campo non presenta il check, nonostante i terminali vengano disegnati con l'osnap a punto finale o vicino, essi non risulteranno comunque connessi al canale.
I valori presenti nei campi Dist.da Canale e Angolo incidono sulla posizione del terminale. Il loro significato è descritto più avanti con l’aiuto delle immagini.
Il posizionamento del terminale a una quota diversa rispetto alla quota corrente, utile quando si tratta di terminali tipo Diffusori. Se non si spunta il campo Su canale, e l’elenco piani è compilato, il valore Dal
soffitto è riferito alla quota del soffitto; se non si spunta il campo Su canale, e l’elenco piani non è compilato il valore Dal soffitto è riferito allo zero del sistema di coordinate. Se si spunta il campo Su canale, il
valore Delta Z dal canale è riferito alla quota dell’unifilare del canale. Se il valore inserito nel campo Delta Z dal canale è negativo, il terminale viene posizionato a quota più bassa (quota corrente – dal
soffitto). Se il valore digitato è positivo, il terminale viene posizionato a quota più alta (quota corrente + dal soffitto).
Se il punto di inserimento
coincide con un punto interno ad un tronco già disegnato
e la Dist. da Canale = 0e il Delta Z
dal canale = 0, il terminale viene inserito a filo del
condotto.
In base al valore impostato nel campo Angolo, la posizione del terminale varia secondo la convenzione illustrata di seguito e valida sia per la rete di mandata sia per la rete di ripresa. Nell'ipotesi di guardare la
sezione del canale con le spalle rivolte verso la centrale, selezionando come punto di inserimento un punto interno ad un tronco e inserendo come valore di angolo:
 |
Se nel campo Dist.da Canale è presente zero:
|
Indipendentemente dal punto selezionato,
estremo o interno ad un tronco, con le seguenti
combinazioni si verifica che:
Se Dist.da Canale = 0 e Delta Z da canale ≠ 0, il terminale viene disegnato in corrispondenza del punto selezionato e inserito al punto finale del tratto verticale, di lunghezza pari al DeltaZ. Il terminale viene
disposto parallelamente alla sezione
del tratto verticale.
Se Dist.da Canale ≠ 0 e Delta Z da canale = 0, il terminale viene inserito al punto finale di un tronco di collegamento di lunghezza pari alla distanza impostata. Il terminale viene disposto parallelamente alla
sezione del tronco di collegamento.
Se Dist.da Canale ≠ 0 e Delta Z da canale ≠ 0, il terminale viene inserito al punto finale del tratto verticale, di lunghezza pari al DeltaZ, disegnato all’estremità di un tronco di collegamento, di lunghezza pari
alla distanza impostata. Il terminale
viene disposto parallelamente alla sezione del tronco di collegamento.
Il tratto di collegamento disegnato nelle combinazioni che prevedono Dist.da Canale ≠ 0, è influenzato dal valore digitato nel campo Angolo. Nell’ipotesi di guardare la sezione del canale con le spalle rivolte verso la centrale, inserendo come valore di angolo:
 |
|
La figura mostra una griglia e una bocchetta, inserite entrambe sugli estremi dei due tronchi.
 |
Per l’inserimento della griglia è stato sufficiente inserire il check sulla scritta Su canale. Per l’inserimento della bocchetta è stato inserito il check sulla scritta Su canale ed è stato digitato un valore negativo nel campo DeltaZ. |
Il disegno dell’unifilare del tronco verticale di collegamento della bocchetta, realizzato in automatico dal programma sulla base del valore inputato nel campo DeltaZ, viene eseguito coerentemente alle ultime
scelte impostate nei campi relativi al Filo fisso, anche se questi non sono attivi in fase di disegno dei terminali. Se le impostazioni correnti non sono corrette, è necessario annullare il comando di inserimento
terminale, attivare il comando di disegno della rete e modificare le scelte relative al filo fisso.
Inserimento libero
Nella barra laterale non occorre attivare il segno di spunta in corrispondenza di "Su canale".
L'unico dato significativo da inserire è quello relativo ad Da soffitto che corrisponde alla distanza dal soffitto del piano corrente se è stato fatto l'input grafico della struttura (e quindi almeno un piano è stato
inserito), o all'altezza assoluta (rispetto la coordinata Z = 0) qualora non sia stato inserito alcun piano.
La quota di inserimento del terminale dipende solo dal valore digitato in Da soffitto, indipendentemente da qualsiasi tipo di osnap che potrebbe essere attivo.
Cliccare con il tasto sinistro
del mouse in corrispondenza del punto di inserimento o inserirne
le coordinate nella riga di comando.
I terminali inseriti liberamente dovranno essere collegati alla rete in un secondo tempo mediante il comando <Collega terminale>.
