DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DISEGNO DELLA CENTRALE

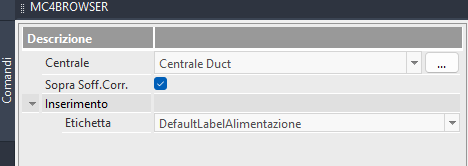

Si esegue il comando e nella barra laterale occorre impostare i dati per l'inserimento, ossia l'altezza di installazione ed il tipo di UTA.

- Centrale: selezionare il modello di UTA definito nel relativo archivio

- Sopra Soff. Piano Corr.: attivando questo check automaticamente si imposta l'altezza di installazione all'estradosso del soffitto del

piano corrente (quota leggibile dall'elenco piani).

Per l'inserimento occorre un primo click nell'area di disegno per il posizionamento del punto centrale ed un secondo click per la definizione

dell'angolo di rotazione. In alternativa l'angolo di rotazione può essere inserito digitando il valore nella riga di comando e premendo <Invio>.
