DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - CASI PARTICOLARI - CORTILI INTERNI

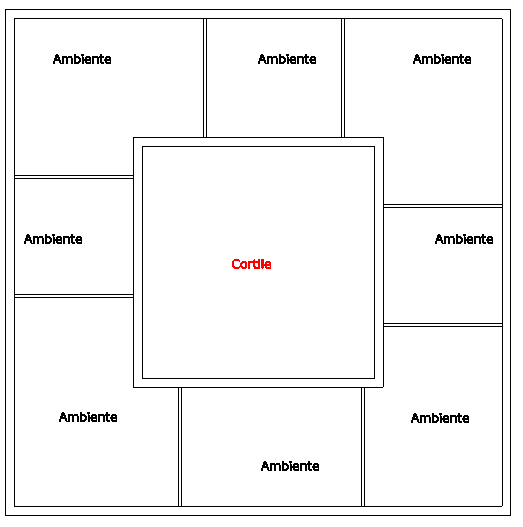

Per inserire un cortile internamente ad un fabbricato basta non introdurre il simbolo ambiente nel poligono che lo definisce graficamente.

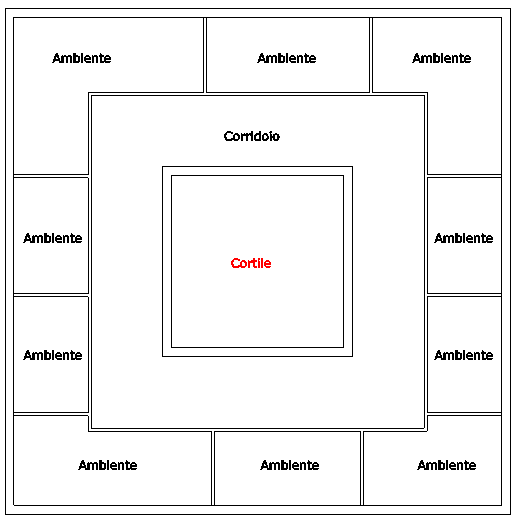

Tuttavia c'è una configurazione di cortile interno sulla quale bisogna utilizzare l'ambiente aggregato anche se teoricamente non ce ne sarebbe bisogno. E' questo il caso in cui intorno al cortile interno si ha un unico ambiente (vedi

immagine sottostante).

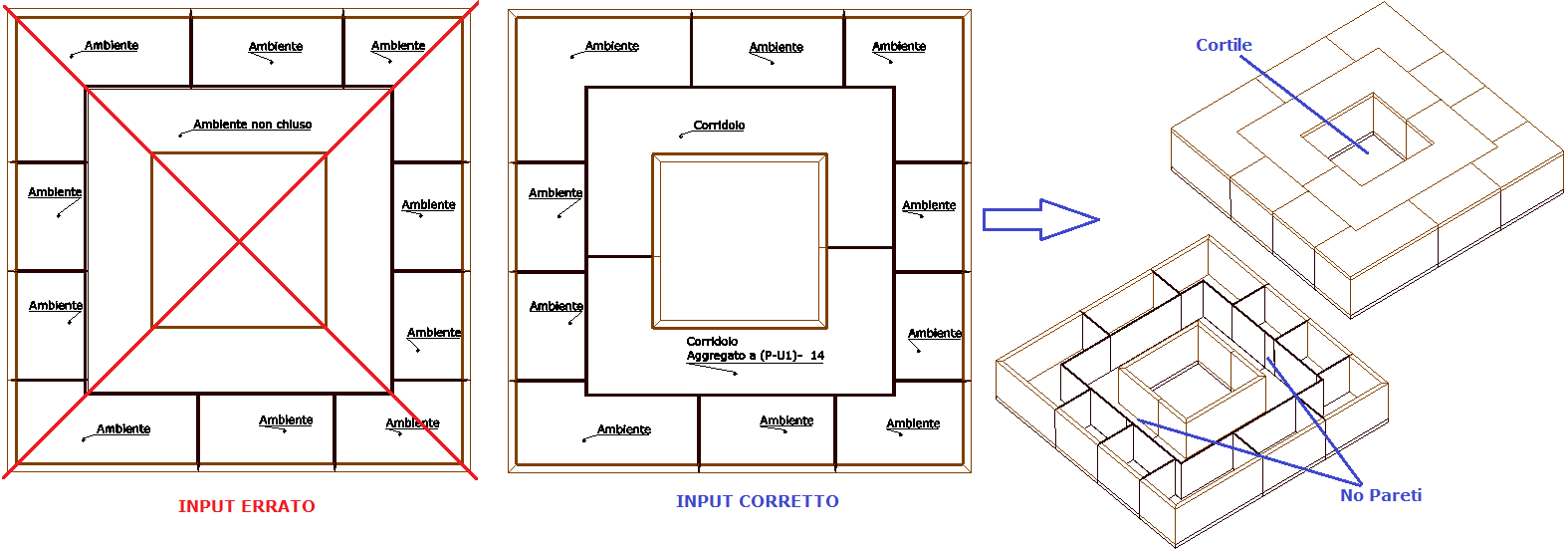

In questo caso NON si può introdurre l'ambiente cortile come unico ambiente ma occorre disegnare delle pareti fittizie in modo da creare due spazi diversi. In un primo spazio si inserirà l'ambiente "normale" mentre nell'altro un

ambiente "aggregato" al primo. Vedi immagine sottostante.

Qualora inserissi un unico ambiente come corridoio il programma scrive "ambiente non chiuso" a sottolineare che l'input NON è corretto.

Si aggiungo allora due pareti che in realtà non esistono nel fabbricato (si usi pure il divisorio e comunque pareti di spessore non minore ad 1cm) e poi si inserisca l'ambiente "normale" e l'aggregato nei due spazi creati dalle pareti.

Come si vede nell'immagine assonometrica il programma comunque non disegna le pareti tra ambiente normale e aggregato:  dal punto di vista del calcolo l'ambiente è unico.
