DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - CASI PARTICOLARI - VANI SCALA E CAVEDI

Vani Scala e Cavedi possono essere gestiti in due modi:

1) come ambienti normali per cui si effettua l'input ad ogni piano come se avessero soffitto e pavimento. In questo caso avremo tanti ambienti Scala o Cavedio quanti sono i piani che essi collegano.

2) trattare questo tipo di ambiente come ambiente unico a tutt'altezza.

In questa sezione ci occuperemo di come effettuare l'input nel secondo caso.

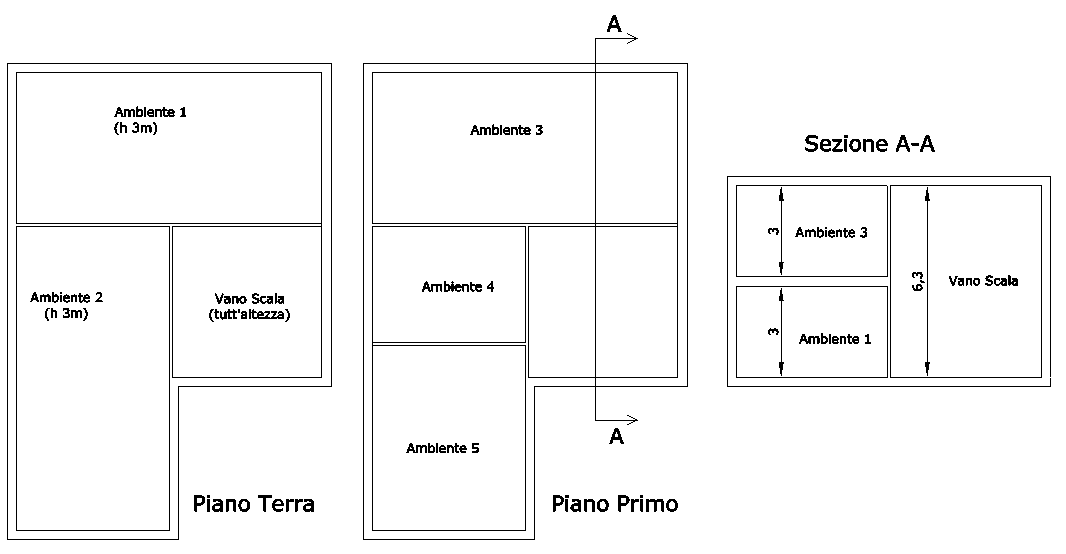

Supponiamo di avere un fabbricato al cui piano terra ci siano due ambienti di altezza netta tre metri ed un vano scala con altezza netta 6.3 metri; l’altezza dei piani impostata nell’elenco piani è 3 metri per entrambi i

piani (Terra e Primo). Nel piano primo sono invece presenti tre ambienti alti tre metri ed il vano scala (si osservi la figura qui sotto). Da notare che l'altezza interna del vano scala non è 6 metri ma 6.3 metri in quanto

occorre considerare i 30 cm del solaio interpiano.

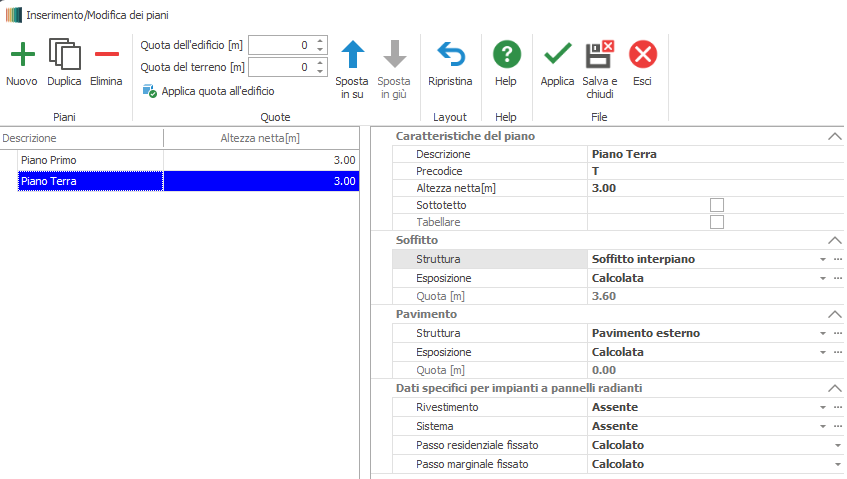

L'elenco piani è compilato come nell'immagine sottostante.

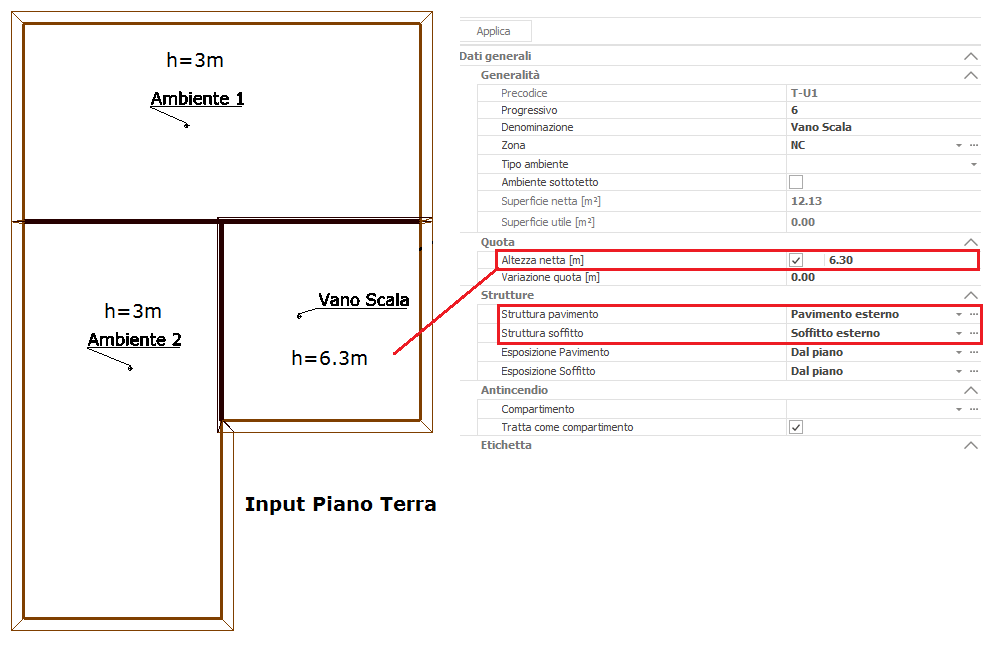

L'input del fabbricato al piano terra deve essere il seguente quindi: i due ambienti ad altezza tre metri devono essere inseriti normalmente con altezza "da Piano" mentre l'ambiente Vano Scala deve essere inserito

forzando l'altezza a 6.3m nella barra laterale attiva al momento dell'input.

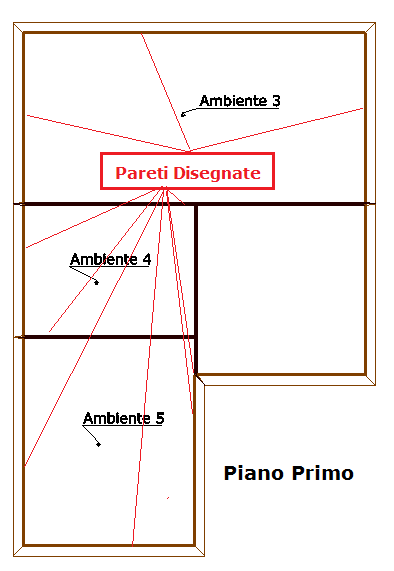

Attivando il Piano Primo, la vista è quella che è mostrata nella figura qui sotto. Si notino le pareti del vano scala che sono state disegnate dal programma (input automatico dell'unifilare) in quanto l'altezza dell'ambiente

supera quella del piano terra.

Pertanto le pareti del vano scala NON DEVONO essere disegnate al piano primo altrimenti l'input NON RISULTA CORRETTO con errori di valutazione delle frontiere scambianti; occorre utilizzare le pareti già

disegnate dal programma che comunque sono delle pareti "normali" nel senso che su di esse è possibile inserire un serramento ad esempio.

Pertanto al piano primo l'input sarà il seguente:

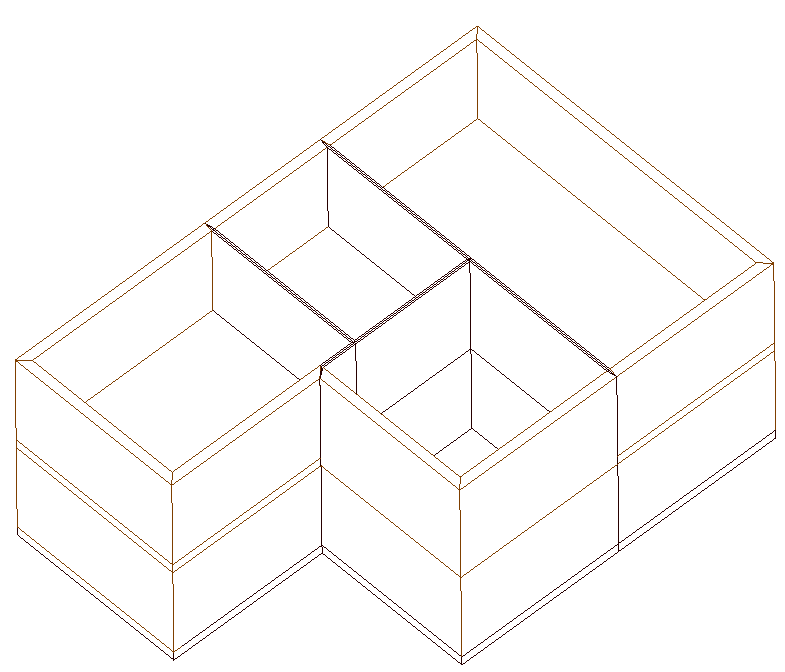

Il risultato 3D del fabbricato è il seguente:
