DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - INSERIMENTO DELL'AMBIENTE AGGREGATO

Icona:

Comando: JROOM

Finalità: Introduce un ambiente aggregato ad uno principale già inserito nel disegno

Eseguire il comando ed impostare i dati nella barra laterale che sono essenzialmente gli stessi dati che si hanno nel caso di disegno dell'ambiente alla cui pagina si rimanda per ulteriori informazioni.

La proprietà Tipo Ambiente la cui scelta obbligatoria è "Dall'ambiente Principale" sostituisce i campi di selezione delle Zona/Unità Immobiliare che non può più essere effettuata in quanto un ambiente aggregato

appartiene alla stessa zona e quindi unità immobiliare dell'ambiente "padre", ossia dell'ambiente cui è aggregato. C'è la possibilità di mantenere i carichi termici separati dall'ambiente principale attivando il

controllo dedicato presente nella barra laterale.

Per l'inserimento grafico occorre cliccare prima all'interno dell'ambiente aggregato e poi selezionare l'etichetta dell'ambiente principale; solo dopo il secondo click sarà possibile vedere l'etichetta dell'ambiente

aggregato ed accedere ai dati.

Per un input corretto occorre obbligatoriamente che l'ambiente aggregato sia confinate tramite parete all'ambiente principale (nella vista tridimensionale tale parete non sarà visibile mentre l'unifilare lo è). La

parete divisoria deve comunque avere uno spessore minimo di 1cm e quindi evitare input di pareti con spessore minori di quello indicato.

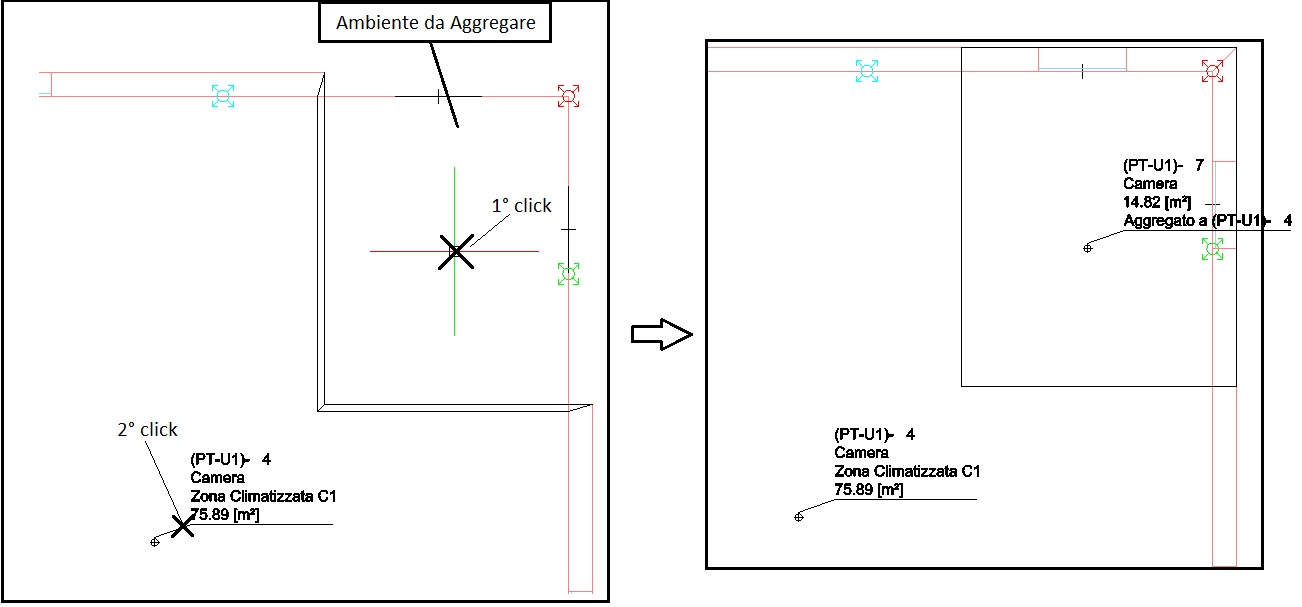

L'immagine sovrastante mostra i due step per l'inserimento dell'ambiente aggregato. Nella immagine a sinistra il comando è in esecuzione ed occorre cliccare nello spazio (punto interno qualsiasi) e poi cliccare

sull'etichetta dell'ambiente principale.

L'immagine sulla destra invece mostra il risultati finale in vista in pianta in wireframe.

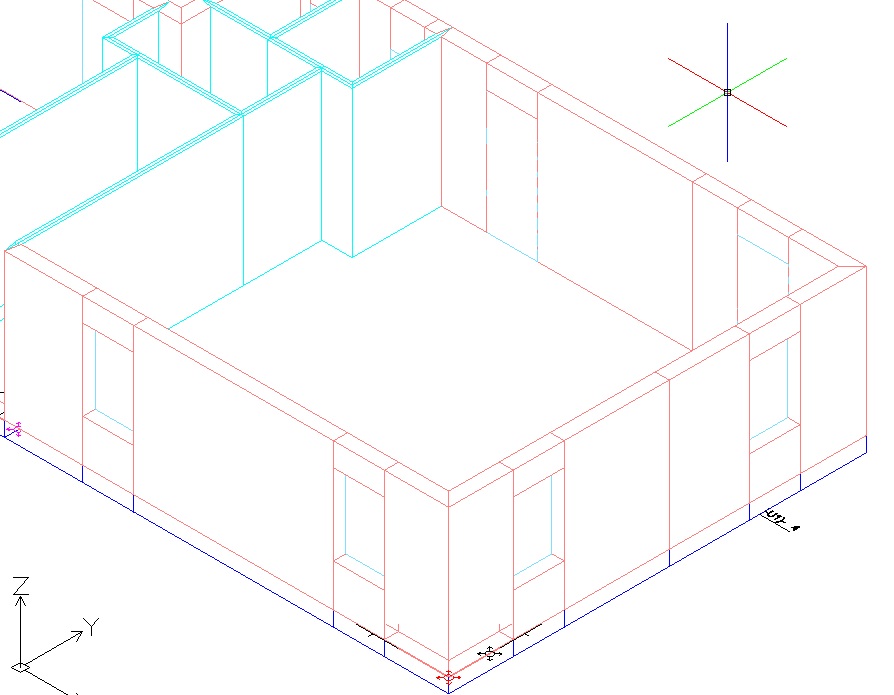

L'immagine sottostante invece mostra il risultato in vista assonometrica in modalità Nascosta. Si noti la mancanza del divisori dell'ambiente aggregato da quello principale sebbene gli unifilari siano sempre

presenti.
